epoll源码分析

简介:
+关注继续查看

epoll源码分析

作者

digoal

日期

2016-11-10

标签

Linux , 内核 , epoll , 网络编程 , 高并发


背景

本文转自

http://www.cnblogs.com/debian/archive/2012/02/16/2354454.html

原文

当系统启动时,epoll进行初始化:

 1 static int __init eventpoll_init(void)
 2 {
 3     mutex_init(&pmutex);
 4     ep_poll_safewake_init(&psw);
 5     epi_cache = kmem_cache_create(“eventpoll_epi”,sizeof(struct epitem),
 6             0,SLAB_HWCACHE_ALIGN|EPI_SLAB_DEBUG|
 7             SLAB_PANIC,NULL);
 8     pwq_cache = kmem_cache_create(“eventpoll_pwq”,sizeof(struct
 9              eppoll_entry),0,EPI_SLAB_DEBUG|SLAB_PANIC,NULL);
10
11     return 0;
12 }

上面的代码实现一些数据结构的初始化,通过fs/eventpoll.c中的注释可以看出,有三种类型的锁机制使用场景:

1).epmutex(mutex):用户关闭文件描述符,但是没有调用EPOLL_CTL_DEL

2).ep->mtx(mutex):用户态与内核态的转换可能会睡眠

3).ep->lock(spinlock):内核态与具体设备中断过程中的转换,poll回调

接下来就是使用slab分配器动态分配内存,第一个结构为当系统中添加一个fd时,就创建一epitem结构体,内核管理的基本数据结构:

 1 struct epitem
 2 {
 3     struct rb_node rbn;//用于主结构管理的红黑树
 4     struct list_head rdllink;//事件就绪队列
 5     struct epitem *next;//用于主结构体中的链表
 6     struct epoll_filefd ffd;//每个fd生成的一个结构
 7     int nwait;//
 8     struct list_head pwqlist;//poll等待队列
 9     struct eventpoll *ep;//该项属于哪个主结构体
10     struct list_head fllink;//链接fd对应的file链表
11     struct epoll_event event;//注册的感兴趣的事件,也就是用户空间的epoll_event
12 }

而每个epoll fd对应的主要数据结构为:

1 struct eventpoll {
2     spin_lock_t lock;//对本数据结构的访问
3     struct mutex mtx;//防止使用时被删除
4     wait_queue_head_t wq;//sys_epoll_wait() 使用的等待队列
5     wait_queue_head_t poll_wait;//file->poll()使用的等待队列
6     struct list_head rdllist;//事件满足条件的链表
7     struct rb_root rbr;//用于管理所有fd的红黑树
8     struct epitem *ovflist;//将事件到达的fd进行链接起来发送至用户空间
9 }

该结构主要在epoll_create时进行创建:

 1 //原来使用的是hash表,所以有size,现在改为红黑树,故不使用.
 2 long sys_epoll_create(int size)
 3 {
 4     int error,fd = -1;
 5     struct eventpoll *ep;
 6     struct inode *inode;
 7     struct file *file;
 8
 9     ….
10     error = -EINVAL;
11     //分配空间
12     if(size <= 0 || (error = ep_alloc(&ep)!=0))
13         goto errror_return;
14     //创建一个struct file结构,由于没有任何文件系统,为匿名文件,
15         并将主结构体放入file->private项中进行保存
16     error = anon_inode_getfd(&fd,&inode,&file,”[eventpoll]”,
17             &eventpoll_fops,ep);
18     if(error)
19         goto error_free;
20     return fd;
21     ...
22 }

上面注册的操作eventpoll_fops定义如下:

1 static const struct file_operations eventpoll_fops = {
2     .release     =     ep_eventpoll_release;
3     .poll        =    ep_eventpoll_poll,
4 }

这样说来,内核中维护了一棵红黑树,大致的结构如下:

pic1

上面的原型是epoll的fd所维护的主结构,下面是每一个具体的fd结构.

以后每一个fd加入到epoll中,就会创建一个struct epitem结构,并插入至红黑树中。

接着是epoll_ctl函数原型:

 1 asmlinkage long sys_epoll_ctl(int epfd,int op,int fd,struct epoll_event __user *event)
 2 {
 3     int error;
 4     struct file *file,*tfile;
 5     struct eventpoll *ep;
 6     struct epoll_event epds;
 7
 8     error = -FAULT;
 9     //判断行参的合法性
10     if(ep_op_has_event(op) && copy_from_user(&epds,event,sizeof(struct         epoll_event)))
11             goto error_return;
12
13     error = -EBADF;
14     file = fget (epfd);
15     if(!file)    goto error_return;
16
17     tfile = fget(fd);
18     if(!tfile)    goto error_fput;
19
20     error = -EPERM;
21     //不能没有poll驱动
22     if(!tfile->f_op || !tfile->f_op->poll)
23         goto error_tgt_fput;
24
25     error =-EINVAL;
26     //防止自己监听自己
27     if(file == tfile || !is_file_poll(file))
28         goto error_tgt_fput;
29     //在create时存入进去的,现在将其拿出来
30     ep = file->private->data;
31
32     mutex_lock(&ep->mtx);
33     //防止重复添加
34     epi = epi_find(ep,tfile,fd);
35     error = -EINVAL;
36
37     switch(op)
38     {
39         ….....
40         case EPOLL_CTL_ADD:
41             if(!epi)
42             {
43                 epds.events |=EPOLLERR | POLLHUP;
44                 error = ep_insert(ep,&epds,tfile,fd);
45             } else
46                 error = -EEXIST;
47             break;
48         …....
49     }
50     return error;
51 }

下面就是ep插入代码:

 1 static int ep_insert(struct eventpoll *ep,struct epoll_event *event,
 2                 struct file *tfile,int fd)
 3 {
 4     int error ,revents,pwake = 0;
 5     unsigned long flags ;
 6     struct epitem *epi;
 7     /*
 8     struct ep_queue{
 9         poll_table pt;
10         struct epitem *epi;
11     }
12 */
13     struct ep_pqueue epq;
14
15     //分配一个epitem结构体来保存每个加入的fd
16     error = -ENOMEM;
17     if(!(epi = kmem_cache_alloc(epi_cache,GFP_KERNEL)))
18         goto error_return;
19     //初始化该结构体
20     ep_rb_initnode(&epi->rbn);
21     INIT_LIST_HEAD(&epi->rdllink);
22     INIT_LIST_HEAD(&epi->fllink);
23     INIT_LIST_HEAD(&epi->pwqlist);
24     epi->ep = ep;
25     ep_set_ffd(&epi->ffd,tfile,fd);
26     epi->event = *event;
27     epi->nwait = 0;
28     epi->next = EP_UNACTIVE_PTR;
29
30     epq.epi = epi;
31     //安装poll回调函数
32     init_poll_funcptr(&epq.pt,ep_ptable_queue_proc);
33     //调用poll函数来获取当前事件位,其实是利用它来调用注册函数ep_ptable_queue_proc
34     revents = tfile->f_op->poll(tfile,&epq.pt);
35
36     if(epi->nwait < 0)
37         goto error_unregister;
38
39     spin_lock(&tfile->f_ep_lock);
40     list_add_tail(&epi->fllink,&tfile->f_ep_lilnks);
41     spin_unlock(&tfile->f_ep_lock);
42
43     ep_rbtree_insert(ep,epi);
44     spin_lock_irqsave(&ep->lock,flags);
45
46     if((revents & event->events) && !ep_is_linked(&epi->rdllink))
47     {
48         list_add_tail(&epi->rdllink,&ep->rdllist);
49     if(waitqueue_active(&ep->wq))
50         __wake_up_locked(&ep->wq,TAKS_UNINTERRUPTIBLE | TASK_INTERRUPTIBLE);
51
52     if(waitqueue_active(&ep->poll_wait))
53         pwake++;
54     }
55
56     spin_unlock_irqrestore(&ep->lock,flags);
57     if(pwake)
58         ep_poll_safewake(&psw,&ep->poll_wait);
59         …....
60
61     return 0;
62
63     …...
64
65 }
 1 //当poll醒来时就回调用该函数
 2 static void ep_ptable_queue_proc(struct file *file,wait_queue_head_t *whead,
 3                 poll_table *pt)
 4 {
 5     //从注册时的结构中struct ep_pqueue中获取项epi
 6     struct epitem *epi = ep_item_from_epqueue(pt);
 7     /*//epitem的私有项,通过pwqlist来进行链接
 8      *struct eppoll_entry
 9      {
10         struct list_head llink;
11         void *base;
12         wait_queue_t wait;
13         wait_queue_head_t *whead;
14      }
15 */
16     struct eppoll_entry *pwq;//struct epitem的私有项,为每一个fd保存内核poll
17
18 //为每一个等待的结构分配一项
19     if(epi->nwait >= 0 && (pwq = kmem_cache_alloc(pwq_cache,
20             GFP_KERNEL)))
21     {
22         //醒来就调用ep_poll_callback,这里才是真正意义上的poll醒来时的回调函数
23         init_waitqueue_func_entry(&pwq->wait,ep_poll_callback);
24         pwq->whead = whead;
25         pwq->base = epi;
26         //加入到该驱动的等待队列
27         add_wait_queue(whead,&pwq->wait);
28         //将等待链接也放入到epitem链表中去
29         list_add_tail(&pwq->llink,&epi->pwqlist);
30         epi->nwait ++;
31     } else {
32         epi->nwait = -1;
33     }
34 }
35 //当poll监听的事件到达时,就会调用下面的函数
36 static int ep_poll_callback(wait_queue_t *wait,unsigned mode,int sync,void *key)
37 {
38     int pwake = 0;
39     unsigned long flags;
40     struct epitem *epi = ep_item_from_wait(wait);
41     struct eventpoll *ep = epi->ep;
42
43     spin_lock_irqsave(&ep->lock,flags);
44     //判断注册的感兴趣事件
45 //#define EP_PRIVATE_BITS      (EPOLLONESHOT | EPOLLET)
46 //有非EPOLLONESHONT或EPOLLET事件
47     if(!(epi->event.events & ~EP_PRIVATE_BITS))
48             goto out_unlock;
49
50     if(unlikely(ep->ovflist != EP_UNACTIVE_PTR))
51     {
52         if(epi->next == EP_UNACTIVE_PTR) {
53             epi->next = ep->ovflist;
54             ep->ovflist = epi;
55         }
56         goto out_unlock;
57     }
58
59     if(ep_is_linked(&epi->rdllink))
60         goto is_linked;
61     //关键是这一句,将该fd加入到epoll监听的就绪链表中
62     list_add_tail(&epi->rdllink,&ep->rdllist);
63 is_linked:
64     if(waitqueue_active(&ep->wq))
65         __wake_up_locked(&ep->wq,TASK_UNINTERRUPTIBLE
66             | TASK_INTERRUPTIBLE);
67     if(waitqueue_active(&ep->poll_wait))
68         pwake++;
69 out_unlock:
70     spin_unlock_irqrestore(&ep->lock,flags);
71
72     if(pwake)
73         ep_poll_safewake(&psw,&ep->poll_wait);
74     return 1;
75 }

这里采用了两级回调方式,流程如下:

pic2

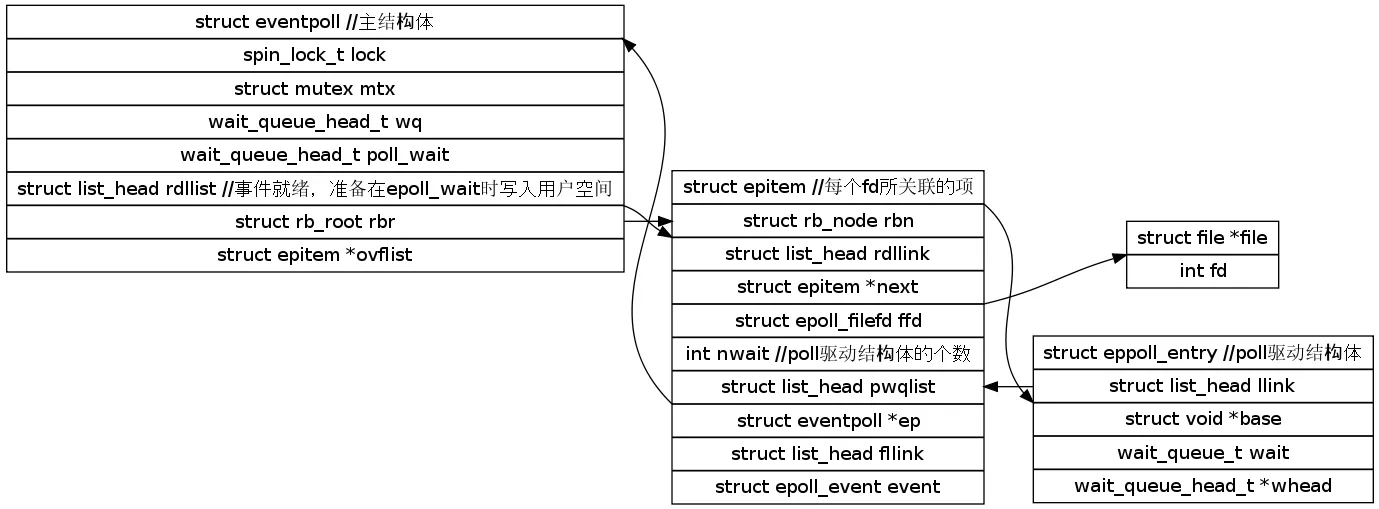

目前为止,整个数据结构就可以描述如下:

pic3

epoll_wait系统实现如下:

 1 asmlinkage long sys_epoll_wait(int epfd,struct epoll_event __user *events,
 2             int maxevents,int timeout)
 3 {
 4     int error;
 5     struct file *file;
 6     struct eventpoll *ep;
 7     //#define EP_MAX_EVENTS (INT_MAX / sizeof(struct epoll_event))
 8 //178956970(1.7亿)
 9     if(maxevents <=0 || maxevents > EP_MAX_EVETNS)
10         return -EINVAL;
11     //判断返回事件数组是否合法
12     if(!access_ok(VERIFY_WRITE,events,
13             maxevents * sizeof(struct epoll_event)))
14     {
15         error = -EFAULT;
16         goto error_return;
17     }
18
19     error = -EBADF;
20     file = fget(epfd);
21
22     if(!file)
23         goto error_return;
24     error = -EINVAL;
25     if(!is_file_epoll(file))
26         goto error_fput;
27     //将epoll注册时设置的数据结构取出来,开始进行判断
28     ep = file->private_data;
29     error = ep_poll(ep,events,maxevents,timeout);
30         ….......
31 }

现在又转入了ep_poll函数中:

 1 static int ep_poll(struct eventpoll *ep,struct epoll_event __user *events,
 2                 int maxevents,long timeout)
 3 {
 4     int res,avail;
 5     unsigned long flags;
 6     long jtimeout;
 7     wait_queue_t wait;
 8
 9     //注册的0ms按0.999 Jiffies处理,并非真正的0s,HZ=100,
10 //jiffies/HZ 为s
11     jtimeout = (timeout<0 || timeout >= EP_MAX_MSTIMEO)?
12         MAX_SCHEDULE_TIMEOUT:(timeout*HZ+999)/1000;
13
14 retry:
15     spin_lock_irqsave(&ep->lock,flags);
16
17     res = 0;
18     //事件就绪队列为空,就监听poll
19     if(list_empty(&ep->rdllist))
20     {
21         //让当前进程挂在等待队列wait上,并将该等待队列加入到ep->wq(epoll_wait的            专属队列中),
22         init_waitqueue_entry(&wait,current);
23         wait.flags |= WQ_FLAG_EXCLUSIVE;
24         __add_wait_queue(&ep->wq,&wait);
25
26         for(;;){
27             //进程设置睡眠状态,等到信息时变唤醒
28             set_current_state(TASK_INTERRUPTIBLE);
29             if(!list_empty(&ep->rdllist) || !jtimeout)//只要事件到来,就返回
30                 break;
31             if(signal_pending(current)) {//被信号中断就会返回
32                 res = -EINTR;
33                 break;
34             }
35         spin_unlock_irqrestore(&ep->lock,flags);
36         //进程进入睡眠状态直到规定的睡眠事件醒来或者注册的fd对应的poll驱动函数唤醒该            进程
37         jtimeout = schedule_timeout(jtimeout);
38         spin_lock_irqrestore(&ep->lock,flags);
39         }
40     //poll驱动唤醒了该进程,现在就将对应的poll从等待队列中清除出去,并设置为运行状态
41     __remove_wait_queue(&ep->wq,&wait);
42     set_current_state(TASK_RUNNING);
43     }
44     eavail = !list_empty(&ep->rdllist);
45     spin_unlock_irqrestore(&ep->lock,flags);
46     //没有被中断,有就绪事件,并且向用户空间发送成功,就返回
47     if(!res && eavail && !(res = ep_send_events(ep,events,maxevents))
48         &&jtimeout)
49         goto retry;
50
51     return res;
52 }

ep_send_events函数向用户空间发送就绪事件:

 1 static int ep_send_events(struct eventpoll *ep,struct epoll_event __user *events,int maxevents)
 2 {
 3     int eventcnt,error = -EFAULT,pwake = 0;
 4     unsigned int revents;
 5     unsigned long flags;
 6     struct epitem *epi,*nepi;
 7     struct list_head txlist;
 8
 9     INIT_LIST_HEAD(&txlist);
10     mutex_lock(&ep->mtx);
11
12     spin_lock_irqsave(&ep->lock,flags);
13     //将ep->rdllist链表加入到txlist链表中去,这样的话rdllist链表就为空了
14     list_splice(&ep->rdllist,&txlist);
15     INIT_LIST_HEAD(&ep->rdllist);
16     ep->ovflist = NULL;
17     spin_unlock_irqrestore(&ep->lock,flags);
18     //将rdllist链表中的每一项都发送至用户空间
19     for(eventcnt = 0; !list_empty(&txlist) && eventcnt < maxevents;) {
20
21         epi = list_first_entry(&txlist,struct epitem,rdllink);
22         list_del_init(&epi->rdllink);
23         //立刻返回当前文件的就绪事件
24         revents = epi->ffd.file->f_op->poll(epi->ffd.file,NULL);
25         revents &= epi->event.events;
26
27         if(revents) {
28             //将就绪事件的poll_event发送至用户空间
29             if(__put_user(revents,&events[eventcnt.].events) ||
30              __put_user(epi->event.data,&events[eventcnt].data))
31
32                 goto errxit;
33             //#define EP_PRIVATE_BITS (EPOLLONESHOT | EPOLLET)
34             if(epi->event.events & EPOLLONESHOT)
35                 epi->event.events &= EP_PRIVATE_BITS;
36             eventcnt++;
37         }
38      //非边缘触发,且事件就绪时,就将epi->rdllink加入到rdllist链表中,实际上就是将没有标记为ET模式的fd又放回到rdllist中,这样下次就绪时又能将其发送至用户空间了
39      if(!(epi->event.events & EPOLLET) && (revents &
40                 epi->event.events))
41             list_add_tail(&epi->rdllink,&ep->rdllist);
42 }
43     error = 0;
44 errixt:
45     spin_lock_irqsave(&ep->lock,flags);
46     //在执行上面的代码期间,又有可能有就绪事件,这样的话就进入了ovflist队列,这样有需要再一次确认一次
47     for(nepi = ep->ovflist;(epi = nepi)!= NULL;
48      nepi = epi->next;epi->next = EP_UNACTIVE_PTR) {
49         //链表为空且没有ET事件发生,#define EP_PRIVATE_BITS (EPOLLONESHOT | EPOLLET),这里也和上面的一样
50         if(!ep_is_linked(&epi->rdllink) && (epi->event.events &
51             ~EP_PRIVATE_BITS))
52             //又将rdllink其加入到rdllist中
53                 list_add_tail(&epi->rdllink,&ep->rdllist);
54     }
55     //#define EP_UNACTIVE_PTR    ((void*) -1L)
56     ep->ovflist = EP_UNACTIVE_PTR;
57     list_spice(&txlist,&ep->rdllist);//现在又将txlist链表加入到rdllist链表中去
58     if(!list_empty(&ep->rdllist))
59     {
60         //等待的队列不为空
61         if(waitqueue_active(&ep->wq))
62
63             __wake_up_locked(&ep->wq,TASK_UNINTERRUPTIBLE |
64             TASK_INTERRUPTIBLE);
65         //如果poll队列不为空,则唤醒的次数加1
66         if(waitqueue_active(&ep->poll_wait))
67             pwake++;
68     }
69     spin_unlock_irqrestore(&ep->lock,flags);
70     mutex_unlock(&ep->mtx);
71     if(pwake)
72         ep_poll_safewake(&psw,&ep->poll_wait);
73     return eventcnt == 0?error:eventcnt;
74 }

这样epoll_wait的调用顺序为:

pic4

参考资料:

linux-2.6.24.3源代码

http://donghao.org/2009/08/linuxiapolliepollaueouaeaeeio.html

http://blog.chinaunix.net/uid-20687780-id-2105154.html

版权声明:本文内容由阿里云实名注册用户自发贡献,版权归原作者所有,阿里云开发者社区不拥有其著作权,亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容,填写侵权投诉表单进行举报,一经查实,本社区将立刻删除涉嫌侵权内容。

相关文章
docker-compose 源码分析
最近搞 devops 相关的内容,将机房的机器集中起来,方便服务部署,算力集中管理等。在 k8s 等都基本搭建完毕之后,闲暇时间学习下 docker-compose 工作原理。
1864 0
http 服务源码分析
多读go的源码,可以加深对go语言的理解和认知,今天分享一下http相关的源码部分 在不使用第三方库的情况下,我们可以很容易的的用go实现一个http服务, package main import ( "fmt" "net/http" ) func IndexHandler(w http.
1013 0
openstack 源码分析
  Nova对于底层Hypervisor(如KVM/QEMU等)的调用与管理主要通过LibvirtDriver类,nova/virt/libvirt/driver.py   Libvirt对Hypervisor的连接有两种方式:一种是只读式,用于管理;另一种是认证式,用于操作;   创建实例过程:/nova/api/ec2/cloud.
1164 0
CountDownLatch 闭锁源码分析
闭锁是一种同步工具类,可以延迟线程的进度直到其到达终止状态【CPJ 3.4.2】。闭锁的作用相当于一扇门∶ 在闭锁到达结束状态之前,这扇门一直是关闭的,并且没有任何线程能通过,当到达结束状态时,这扇门会打开并允许所有的线程通过。
16 0
【OkHttp】OkHttp 源码分析 ( OkHttpClient.Builder 构造器源码分析 )
【OkHttp】OkHttp 源码分析 ( OkHttpClient.Builder 构造器源码分析 )
65 0
HashMap源码分析
HashMap源码分析
19 0
+关注
德哥
公益是一辈子的事, I&#39;m digoal, just do it.
2153
文章
245
问答
来源圈子
更多
阿里云数据库:帮用户承担一切数据库风险,给您何止是安心!支持关系型数据库:MySQL、SQL Server、PostgreSQL、PPAS(完美兼容Oracle)、自研PB级数据存储的分布式数据库Petadata、自研金融级云数据库OceanBase支持NoSQL数据库:MongoDB、Redis、Memcache更有褚霸、丁奇、德哥、彭立勋、玄惭、叶翔等顶尖数据库专家服务。
+ 订阅
相关文档: 云数据库 OceanBase 版 可信账本数据库 云原生关系型数据库 PolarDB PostgreSQL引擎
文章排行榜
最热
最新
相关电子书
更多
JS零基础入门教程(上册)
立即下载
性能优化方法论
立即下载
手把手学习日志服务SLS,云启实验室实战指南
立即下载
