TCP三次握手四次回收图解

简介: 【建立TCP连接】(三次握手)由于TCP协议提供可靠的连接服务,于是采用有保障的三次握手方式来创建一个TCP连接。三次握手的具体过程如下: 1. 客户端发送一个带SYN标志的TCP报文(报文1)到服务器端,表示希望建立一个TCP连接。

【建立TCP连接】(三次握手)

由于TCP协议提供可靠的连接服务,于是采用有保障的三次握手方式来创建一个TCP连接。三次握手的具体过程如下:
1. 客户端发送一个带SYN标志的TCP报文(报文1)到服务器端,表示希望建立一个TCP连接。
2. 服务器发送一个带ACK标志和SYN标志的TCP报文(报文2)给客户端,ACK用于对报文1的回应,SYN用于询问客户端是否准备好进行数据传输。
3. 客户端发送一个带ACK标志的TCP报文(报文3),作为报文2的回应。
至此,一个TCP连接就建立起来了。(详见下图)

【终止TCP连接】(四次挥手)

由于TCP连接是全双工的,因此每个方向都必须单独进行关闭。原则是主动关闭的一方(如已传输完所有数据等原因)发送一个FIN报文来表示终止这个方向的连接,收到一个FIN意味着这个方向不再有数据流动,但另一个方向仍能继续发送数据,直到另一个方向也发送FIN报文。四次挥手的具体过程如下:
1. 客户端发送一个FIN报文(报文4)给服务器,表示我将关闭客户端到服务器端这个方向的连接。
2. 服务器收到报文4后,发送一个ACK报文(报文5)给客户端,序号为报文4的序号加1。
3. 服务器发送一个FIN报文(报文6)给客户端,表示自己也将关闭服务器端到客户端这个方向的连接。
4. 客户端收到报文6后,发回一个ACK报文(报文7)给服务器,序号为报文6的序号加1。
至此,一个TCP连接就关闭了。(4次挥手不是关闭TCP连接的唯一办法,见下文Q3疑问)

【TCP连接状态】

下面是每一个TCP连接在任意时刻可能处于的状态,在Linux下可以在netstat命令的最后一列(State列)里看到。
各个状态的含义如下:
- CLOSED :初始状态,表示TCP连接是“关闭着的”或“未打开的”。
- LISTEN :表示服务器端的某个SOCKET处于监听状态,可以接受客户端的连接。
- SYN_RCVD :表示接收到了SYN报文。在正常情况下,这个状态是服务器端的SOCKET在建立TCP连接时的三次握手会话过程中的一个中间状态,很短暂,基本上用netstat很难看到这种状态,除非故意写一个监测程序,将三次TCP握手过程中最后一个ACK报文不予发送。当TCP连接处于此状态时,再收到客户端的ACK报文,它就会进入到ESTABLISHED 状态。
- SYN_SENT :这个状态与SYN_RCVD 状态相呼应,当客户端SOCKET执行connect()进行连接时,它首先发送SYN报文,然后随即进入到SYN_SENT 状态,并等待服务端的发送三次握手中的第2个报文。
- SYN_SENT 状态表示客户端已发送SYN报文。
- ESTABLISHED :表示TCP连接已经成功建立。
- FIN_WAIT_1 :这个状态得好好解释一下,其实FIN_WAIT_1 和
- FIN_WAIT_2 两种状态的真正含义都是表示等待对方的FIN报文。而这两种状态的区别是:FIN_WAIT_1状态实际上是当SOCKET在ESTABLISHED状态时,它想主动关闭连接,向对方发送了FIN报文,此时该SOCKET进入到FIN_WAIT_1 状态。而当对方回应ACK报文后,则进入到FIN_WAIT_2 状态。当然在实际的正常情况下,无论对方处于任何种情况下,都应该马上回应ACK报文,所以FIN_WAIT_1 状态一般是比较难见到的,而FIN_WAIT_2 状态有时仍可以用netstat看到。
- TIME_WAIT :表示收到了对方的FIN报文,并发送出了ACK报文。 TIME_WAIT状态下的TCP连接会等待2*MSL(Max Segment Lifetime,最大分段生存期,指一个TCP报文在Internet上的最长生存时间。每个具体的TCP协议实现都必须选择一个确定的MSL值,RFC 1122建议是2分钟,但BSD传统实现采用了30秒,Linux可以cat /proc/sys/net/ipv4/tcp_fin_timeout看到本机的这个值),然后即可回到CLOSED 可用状态了。如果FIN_WAIT_1状态下,收到了对方同时带FIN标志和ACK标志的报文时,可以直接进入到TIME_WAIT状态,而无须经过FIN_WAIT_2状态。
- CLOSING :这种状态在实际情况中应该很少见,属于一种比较罕见的例外状态。正常情况下,当一方发送FIN报文后,按理来说是应该先收到(或同时收到)对方的ACK报文,再收到对方的FIN报文。但是CLOSING 状态表示一方发送FIN报文后,并没有收到对方的ACK报文,反而却也收到了对方的FIN报文。什么情况下会出现此种情况呢?那就是当双方几乎在同时close()一个SOCKET的话,就出现了双方同时发送FIN报文的情况,这是就会出现CLOSING 状态,表示双方都正在关闭SOCKET连接。
- CLOSE_WAIT :表示正在等待关闭。怎么理解呢?当对方close()一个SOCKET后发送FIN报文给自己,你的系统毫无疑问地将会回应一个ACK报文给对方,此时TCP连接则进入到CLOSE_WAIT状态。接下来呢,你需要检查自己是否还有数据要发送给对方,如果没有的话,那你也就可以close()这个SOCKET并发送FIN报文给对方,即关闭自己到对方这个方向的连接。有数据的话则看程序的策略,继续发送或丢弃。简单地说,当你处于CLOSE_WAIT 状态下,需要完成的事情是等待你去关闭连接。
LAST_ACK :当被动关闭的一方在发送FIN报文后,等待对方的ACK报文的时候,就处于LAST_ACK 状态。当收到对方的ACK报文后,也就可以进入到CLOSED 可用状态了。

【TCP状态变迁图】

下面是收集自网上的几张图片,展示TCP连接的各种状态的变迁可能:
TCP状态变迁图

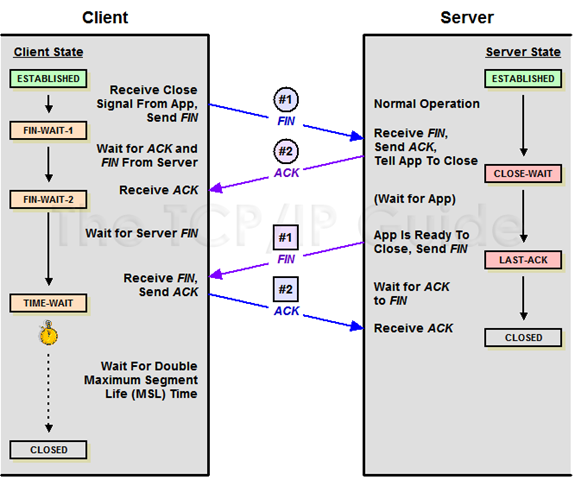

TCP三次握手四次挥手时序图

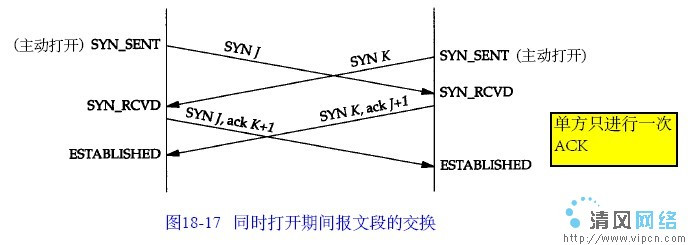

TCP同时打开交换图

TCP同时关闭交换图

【TCP相关疑问】
最后整理几个常见的TCP相关的疑问:
- Q1 为什么在TCP协议里,建立连接是三次握手,而关闭连接却是四次握手呢?
- A1 因为当处于LISTEN 状态的服务器端SOCKET当收到SYN报文(客户端希望新建一个TCP连接)后,它可以把ACK(应答作用)和SYN(同步作用)放在同一个报文里来发送给客户端。但在关闭TCP连接时,当收到对方的FIN报文时,对方仅仅表示对方没有数据发送给你了,但未必你的所有数据都已经全部发送给了对方,所以你大可不必马上关闭SOCKET(发送一个FIN报文),等你发送完剩余的数据给对方之后,再发送FIN报文给对方来表示你同意现在关闭连接了,所以通常情况下,这里的ACK报文和FIN报文都是分开发送的。
- Q2 为什么TIME_WAIT 状态还需要等2*MSL秒之后才能返回到CLOSED 状态呢?
- A2 因为虽然双方都同意关闭连接了,而且握手的4个报文也都发送完毕,按理可以直接回到CLOSED 状态(就好比从SYN_SENT 状态到ESTABLISH 状态那样),但是我们必须假想网络是不可靠的,你无法保证你最后发送的ACK报文一定会被对方收到,就是说对方处于LAST_ACK 状态下的SOCKET可能会因为超时未收到ACK报文,而重发FIN报文,所以这个TIME_WAIT 状态的作用就是用来重发可能丢失的ACK报文。
- Q3 关闭TCP连接一定需要4次挥手吗?
- A3 不一定,4次挥手关闭TCP连接是最安全的做法。但在有些时候,我们不喜欢TIME_WAIT 状态(如当MSL数值设置过大导致服务器端有太多TIME_WAIT状态的TCP连接,减少这些条目数可以更快地关闭连接,为新连接释放更多资源),这时我们可以通过设置SOCKET变量的SO_LINGER标志来避免SOCKET在close()之后进入TIME_WAIT状态,这时将通过发送RST强制终止TCP连接(取代正常的TCP四次握手的终止方式)。但这并不是一个很好的主意,TIME_WAIT 对于我们来说往往是有利的。
