在上一期的月报中，我们分析了 MySQL 5.6 并行复制是如何实现的，介绍了主要数据结构、Coordinator 线程的分发、Worker 线程的执行和checkpoint过程，读者朋友可以回顾下，本篇将对恢复逻辑进行介绍。
在并行复制之前，SQL线程的恢复很简单，从 relay-log.info 中取得上次执行到的位点，然后从这个位点开始执行即可。有了并行复制之后，情况就变得稍微复杂了些，worker 线程各自执行自己队列的事务，在stop slave或者 mysqld crash的时候，队列中的事务很可能没有执行完，比如crash时GAQ的状态如下图1所示，中间存在空隙(gap)，先分发给 worker a 的事务还未完成，而后分发给 worker b 的事务已经完成，对应就是 relay log 中间有一部分event没执行。我们知道，SQL执行或者分发是顺序读relay log的，如果恢复时从 2 开始执行，3 和 4就会重复执行，如果从4开始执行，2就会被跳过，都不行。并行复制恢复的逻辑就是把 2 找出来执行，把空隙给填上，然后SQL线程就可以 5 开始愉快地跑下去了。

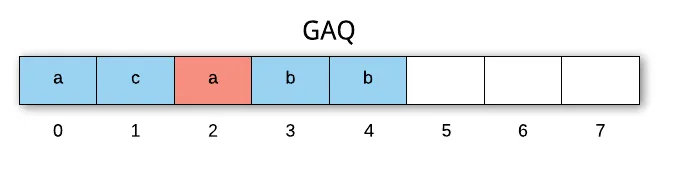

图1. GAQ中的空隙
信息持久化
恢复离不开信息的持久化，每个worker线程对应一个worker.info，定期将执行位点信息刷入worker.info。类似于relay-log.info，worker.info 可以存在表中，也可以存在文件中，取决于配置relay_log_info_repository，刷写频率由 sync_relay_log_info 控制。
下面是relay-log.info中存的信息：
Number_of_lines: 后面有多少行(文件)或字段(表)
Relay_log_name: 执行到的relay log 的文件名
Relay_log_pos: 执行到的relay log 的位置
Master_log_name: 执行到的对应在主库 binlog 的文件名
Master_log_pos: 执行到的对应在主库 binlog 的位置
Sql_delay: SQL线程必须落后master的时间，通过 CHANGE MASTER TO MASTER_DELAY=X 指定
Number_of_workers: worker线程个数
Id: 内部用的
下面是worker.info中存的信息：
Id: worker 的 id
Relay_log_name: 执行到的relay log 的文件名
Relay_log_pos: 执行到的relay log 的位置
Master_log_name: 执行到的对应在主库 binlog 的文件名
Master_log_pos: 执行到的对应在主库 binlog 的位置
Checkpoint_relay_log_name: 上次 checkpoint 后，分发到的第一个 group 所在的 relay log 文件名
Checkpoint_relay_log_pos: 同上，对应 relay log 中的位置
Checkpoint_master_log_name: 同上，对应在主库 binlog 的文件名
Checkpoint_master_log_pos: 同上，对应在主库 binlog 中的位置
Checkpoint_seqno: 当前执行到事务序列，从上次checkpoint后开始算
Checkpoint_group_size: checkpoint_group_bitmap 的长度，多少个BYTE
Checkpoint_group_bitmap: 从上次 checkpoitn 执行事务的标记
每个字段对应Slave_worer类的一个成员（Checkpoint_group_size除外），这其中比较重要的就是 Checkpoint_group_bitmap，记录哪些事务是执行过的，下面会介绍对bitmap的操作。
bitmap 记录执行事务
本节介绍对 Slave_worker::group_executed 这个bitmap的操作，在此之前需要介绍另一个变量 Relay_log_info::checkpoint_seqno，对 Coordinator 线程来说，表示从上次checkpoint调整后，下一个分发的事务编号，同时对应GAQ中事务(Slave_job_group)的个数，我们在上期介绍过，GAQ中存的是Coordinator 线程分发的、尚未被checkpoint出队的事务（可能已经被worker执行完了）；对woker线程来说，这个对应当前worker执行到的事务编号。
Coordinator 线程每分发一个事务，checkpoint_seqno 加 1；每次checkpoint后，会将 checkpoint_seqno 减去cnt（cnt为checkpoint时GAQ中出队的事务的个数）。worker 线程每执行完一个事务，会将 group_executed 的 checkpoint_seqno 位置1；如果遇到checkpoint，会将bitmap向左移位。

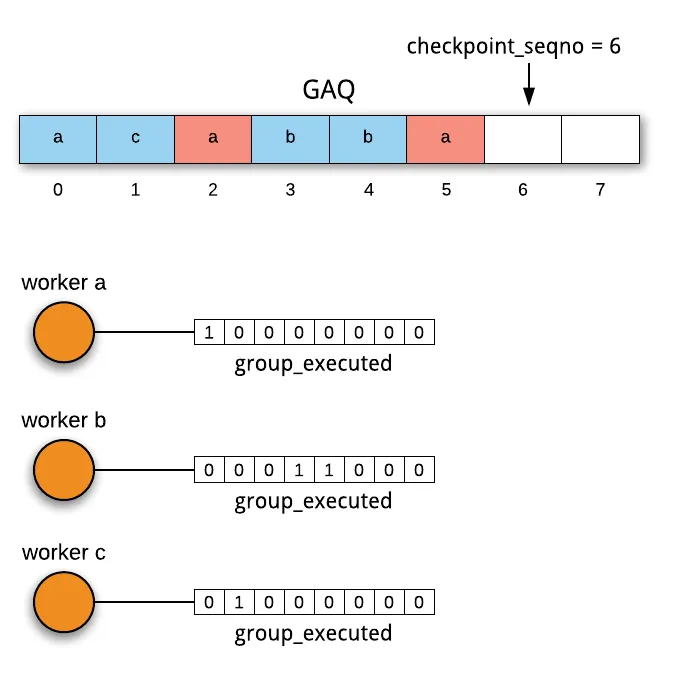

如下图所示，GAQ中第0、2、5个事务分发给了worker a，第0个已经执行完成，所以 worker a 的 bitmap 中，第0位置1；worker b 和 worker c 的 bitmap 同理，标识已经执行的事务。
图2. worker的bitmap
假设这个时候 Coordinator 线程做了一次 checkpoint，将队列头部2个已经完成的事务出队，然后将rli->checkpoint_seqno减2，同时将2累加到每个 worker->bitmap_shifted 中，当Coordinator 线程将新的事务分给worker的时候，会将 worker->bitmap_shifted 取出，存人当前Slave_job_group.shifted 中，当worker执行到这个group，就开始对 group_executed 进行偏移，偏移量就是Slave_job_group.shitfed （再一次说明了GAQ中的Slave_job_group，充当了Coordinator 线程和worker线程通信的角色）。bitmap的变化就如下图所示，checkpoint后，原来的0和1出队，然后新的4、5、6加入进来，新分发给worker b 和 worker c 的 4 和 6 已经执行完成，所以bitamp和上图相比，已经向左路偏移了2位，而新分发worker a的5并示执行，所以worker a 的bitmap还未偏移。
group_executed bitmap的长度和GAQ大小一样，由配置slave_checkpoint_group决定。
恢复逻辑
恢复的主要逻辑是mts_recovery_groups() 这个函数。
在启动slave的时候，如果relay-log.info中存的Number_of_workers不为0，就说明之前是并行复制，然后调用 mts_recovery_groups()，进入恢复逻辑。如前所述，mts_recovery_groups() 的目的就是根据 slave_worker_info 和 slave_info 中信息，把空隙事务找出来。
首先会创建 Number_of_workers 个 worker，依次把每个worker.info的信息读出来，然后把worker执行位点信息和relay-log.info中记录的位点信息（低水位）相比，如果比后者小，说明崩溃前已经被checkpoint出队，不可能造成空隙，直接跳过；如果比后者大，就把worker存入 above_lwm_jobs 数组。
above_lwm_jobs收集完成后，初始化bitmap rli->recovery_groups，用来汇总每个worker的bitmap。对 above_lwm_jobs 中的每个worker，设置一个计数器recovery_group_cnt，从低水位位点开始扫relay log，每扫完一个事务，recovery_group_cnt加1，直到扫到worker.info中记录的位点为止，之后把worker的bitmap汇总到rli->recovery_groups中，其间会统计一个最大的 recovery_group_cnt，记入rli->mts_recovery_group_cnt，这个对应高水位。 bitmap 汇总逻辑如下：
sql/rpl_slave.cc:8965
for (uint i= (w->checkpoint_seqno + 1) - recovery_group_cnt,
j= 0; i <= w->checkpoint_seqno; i++, j++)
{
if (bitmap_is_set(&w->group_executed, i))
{
DBUG_PRINT("mts", ("Setting bit %u.", j));
bitmap_fast_test_and_set(groups, j);
}
}
之后SQL线程就可以从低水位往高水位扫relay log，对于每个事务，如果 rli->recovery_groups 对应bit为1，说明崩溃前已经执行过，就跳过；反之，就对事务中的每个event调用 do_apply_event()执行。扫描到高水位后整个恢复逻辑结束，后面SQL线程就进入正常的执行逻辑，执行（串行）或者分发（并行）event。
