本节主要介绍NBody算法的OpenCL性能优化。
1、NBody
NBody系统主要用来通过粒子之间的物理作用力来模拟星系系统。每个粒子表示一个星星，多个粒子之间的相互作用，就呈现出星系的效果。
上图为一个粒子模拟星系的图片：Source: THE GALAXY-CLUSTER-SUPERCLUSTER CONNECTION，http://www.casca.ca/ecass/issues/1997-DS/West/west-bil.html
由于每个粒子之间都有相互作用的引力，所以这个算法的复杂度是N2的。下面我们主要探讨如何优化算法以及在OpenCL基础上优化算法。
2、NBody算法

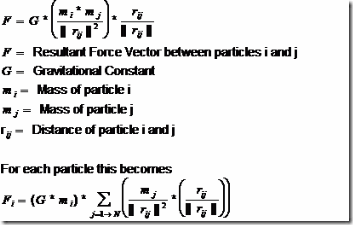

假设两个粒子之间通过万有引力相互作用，则任意两个粒子之间的相互作用力F公式如下：
最笨的方法就是计算每个粒子和其它粒子的作用力之和，这个方法通常称作N-Pair的NBody模拟。

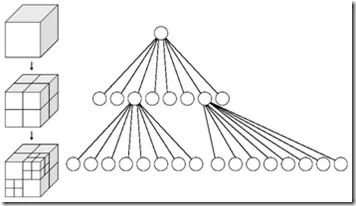

粒子之间的万有引力和它们之间的距离成反比，对于一个粒子而言（假设粒子质量都一样），远距离粒子的作用力有时候很小，甚至可以忽略。Barnes Hut 把3D空间按八叉树进行分割，只有在相邻cell的粒子才直接计算它们之间的引力，远距离cell中的粒子当作一个整体来计算引力。
3、OpenCL优化Nbody
在本节中，我们不考虑算法本身的优化，只是通过OpenCL机制来优化N-Pair的NBody模拟。
最简单的实施方法就是每个例子的作用力相加，代码如下：
for(i=0; i<n; i++)
{
ax = ay = az = 0;
// Loop over all particles "j”
for (j=0; j<n; j++) {
//Calculate Displacement
dx=x[j]-x[i];
dy=y[j]-y[i];
dz=z[j]-z[i];
// small eps is delta added for dx,dy,dz = 0
invr= 1.0/sqrt(dx*dx+dy*dy+dz*dz +eps);
invr3 = invr*invr*invr;
f=m[ j ]*invr3;
// Accumulate acceleration
ax += f*dx;
ay += f*dy;
az += f*dx;
}
// Use ax, ay, az to update particle positions
}
我们对每个粒子计算作用在它上面的合力，然后求在合力作用下，delta时间内粒子的新位置，并把这个新位置当作下次计算的输入参数。
没有优化的OpenCL kernel代码如下：
__kernel void nbody_sim_notile(
__global float4* pos ,
__global float4* vel,
int numBodies,
float deltaTime,
float epsSqr,
__local float4* localPos,
__global float4* newPosition,
__global float4* newVelocity)
{
unsigned int tid = get_local_id(0);
unsigned int gid = get_global_id(0);
unsigned int localSize = get_local_size(0);
// position of this work-item
float4 myPos = pos[gid];
float4 acc = (float4)(0.0f, 0.0f, 0.0f, 0.0f);
// load one tile into local memory
int idx = tid * localSize + tid;
localPos[tid] = pos[idx];
// calculate acceleration effect due to each body
// a[i->j] = m[j] * r[i->j] / (r^2 + epsSqr)^(3/2)
for(int j = 0; j < numBodies; ++j)
{
// Calculate acceleartion caused by particle j on particle i
localPos[tid] = pos[j];
float4 r = localPos[j] - myPos;
float distSqr = r.x * r.x + r.y * r.y + r.z * r.z;
float invDist = 1.0f / sqrt(distSqr + epsSqr);
float invDistCube = invDist * invDist * invDist;
float s = localPos[j].w * invDistCube;
// accumulate effect of all particles
acc += s * r;
}
float4 oldVel = vel[gid];
// updated position and velocity
float4 newPos = myPos + oldVel * deltaTime + acc * 0.5f * deltaTime * deltaTime;
newPos.w = myPos.w;
float4 newVel = oldVel + acc * deltaTime;
// write to global memory
newPosition[gid] = newPos;
newVelocity[gid] = newVel;
}
在这种实现中，每次都要从global memory中读取其它粒子的位置，速度，内存访问= N reads*N threads= N2

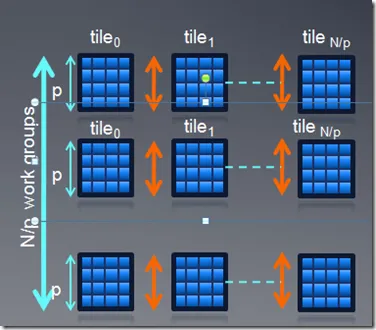

我们可以通过local memory进行优化，一个粒子数据读进来以后，可以被p*p个线程共用，p*p即为workgroup的大小，对于每个粒子，我们通过迭代p*p的tile，累积得到最终结果。
优化后的kernel代码如下：
__kernel void nbody_sim(
__global float4* pos ,
__global float4* vel,
int numBodies,
float deltaTime,
float epsSqr,
__local float4* localPos,
__global float4* newPosition,
__global float4* newVelocity)
{
unsigned int tid = get_local_id(0);
unsigned int gid = get_global_id(0);
unsigned int localSize = get_local_size(0);
// Number of tiles we need to iterate
unsigned int numTiles = numBodies / localSize;
// position of this work-item
float4 myPos = pos[gid];
float4 acc = (float4)(0.0f, 0.0f, 0.0f, 0.0f);
for(int i = 0; i < numTiles; ++i)
{
// load one tile into local memory
int idx = i * localSize + tid;
localPos[tid] = pos[idx];
// Synchronize to make sure data is available for processing
barrier(CLK_LOCAL_MEM_FENCE);
// calculate acceleration effect due to each body
// a[i->j] = m[j] * r[i->j] / (r^2 + epsSqr)^(3/2)
for(int j = 0; j < localSize; ++j)
{
// Calculate acceleartion caused by particle j on particle i
float4 r = localPos[j] - myPos;
float distSqr = r.x * r.x + r.y * r.y + r.z * r.z;
float invDist = 1.0f / sqrt(distSqr + epsSqr);
float invDistCube = invDist * invDist * invDist;
float s = localPos[j].w * invDistCube;
// accumulate effect of all particles
acc += s * r;
}
// Synchronize so that next tile can be loaded
barrier(CLK_LOCAL_MEM_FENCE);
}
float4 oldVel = vel[gid];
// updated position and velocity
float4 newPos = myPos + oldVel * deltaTime + acc * 0.5f * deltaTime * deltaTime;
newPos.w = myPos.w;
float4 newVel = oldVel + acc * deltaTime;
// write to global memory
newPosition[gid] = newPos;
newVelocity[gid] = newVel;
}

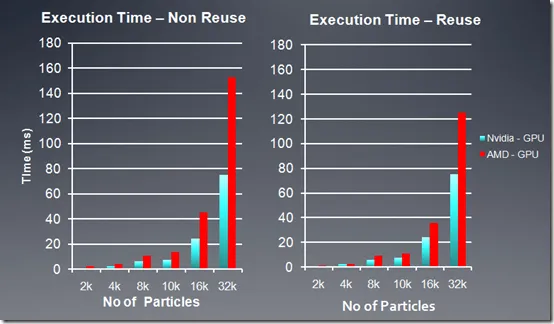

下面是在AMD, NV两个平台上性能测试结果：
AMD GPU = 5870 Stream SDK 2.2
Nvidia GPU = GTX 480 with CUDA 3.1
另外，在程序中，也尝试了循环展开，通过展开内循环，从而减少GPU执行分支指令，我的测试中，使用展开四次，得到的FPS比没展开前快了30%。（AMD 5670显卡）。具体实现可以看kernel代码中的__kernel void nbody_sim_unroll函数。在AMD平台上，使用向量化也可以提高10%左右的性能。
最后提供2篇NBody优化的文章：
—Nvidia GPU Gems
—http://http.developer.nvidia.com/GPUGems3/gpugems3_ch31.html
—Brown Deer Technology
—http://www.browndeertechnology.com/docs/BDT_OpenCL_Tutorial_NBody.html
完整的代码可从：http://code.google.com/p/imagefilter-opencl/downloads/detail?name=amduniCourseCode7.zip&can=2&q=#makechanges 下载。
