搭建高可用MongoDB集群(分片)

简介:
+关注继续查看

MongoDB基础请参考:http://blog.51cto.com/kaliarch/2044423

MongoDB(replica set)请参考:http://blog.51cto.com/kaliarch/2044618

一、概述

1.1 背景

为解决mongodb在replica set每个从节点上面的数据库均是对数据库的全量拷贝,从节点压力在高并发大数据量的场景下存在很大挑战,同时考虑到后期mongodb集群的在数据压力巨大时的扩展性,应对海量数据引出了分片机制。

1.2 分片概念

分片是将数据库进行拆分,将其分散在不同的机器上的过程,无需功能强大的服务器就可以存储更多的数据,处理更大的负载,在总数据中,将集合切成小块,将这些块分散到若干片中,每个片只负载总数据的一部分,通过一个知道数据与片对应关系的组件mongos的路由进程进行操作。

1.3 基础组件

其利用到了四个组件:mongos,config server,shard,replica set

mongos:数据库集群请求的入口,所有请求需要经过mongos进行协调,无需在应用层面利用程序来进行路由选择,mongos其自身是一个请求分发中心,负责将外部的请求分发到对应的shard服务器上,mongos作为统一的请求入口,为防止mongos单节点故障,一般需要对其做HA。

config server:配置服务器,存储所有数据库元数据(分片,路由)的配置。mongos本身没有物理存储分片服务器和数据路由信息,只是存缓存在内存中来读取数据,mongos在第一次启动或后期重启时候,就会从config server中加载配置信息,如果配置服务器信息发生更新会通知所有的mongos来更新自己的状态,从而保证准确的请求路由,生产环境中通常也需要多个config server,防止配置文件存在单节点丢失问题。

shard:在传统意义上来讲,如果存在海量数据,单台服务器存储1T压力非常大,无论考虑数据库的硬盘,网络IO,又有CPU,内存的瓶颈,如果多台进行分摊1T的数据,到每台上就是可估量的较小数据,在mongodb集群只要设置好分片规则,通过mongos操作数据库,就可以自动把对应的操作请求转发到对应的后端分片服务器上。

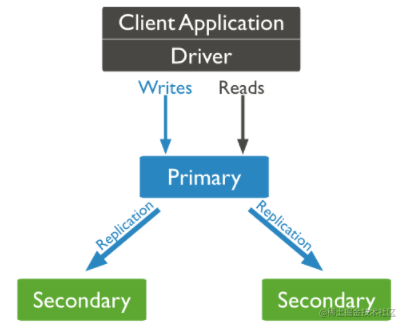

replica set:在总体mongodb集群架构中,对应的分片节点,如果单台机器下线,对应整个集群的数据就会出现部分缺失,这是不能发生的,因此对于shard节点需要replica set来保证数据的可靠性,生产环境通常为2个副本+1个仲裁。

1.4 架构图


二、安装部署

2.1 基础环境

为了节省服务器,采用多实例配置,三个mongos,三个config server,单个服务器上面运行不通角色的shard(为了后期数据分片均匀,将三台shard在各个服务器上充当不同的角色。),在一个节点内采用replica set保证高可用,对应主机与端口信息如下:

主机名
IP地址
组件mongos
组件config server
shard



mongodb-1




172.20.6.10





  端口:20000



端口:21000

主节点:   22001
副本节点:22002
仲裁节点:22003


mongodb-2


172.20.6.11


  端口:20000


端口:21000

仲裁节点:22001
主节点:   22002
副本节点:22003


mongodb-3


172.20.6.12


  端口:20000


端口:21000

副本节点:22001
仲裁节点:22002
主节点:   22003


2.2、安装部署

2.2.1 软件下载目录创建

wget -c https://fastdl.mongodb.org/linux/mongodb-linux-x86_64-rhel62-3.4.10.tgz
tar -zxvf mongodb-linux-x86_64-rhel62-3.4.10.tgz
ln -sv mongodb-linux-x86_64-rhel62-3.4.10 mongodb
echo "PATH=$PAHT:/usr/local/mongodb/bin">/etc/profile.d/mongodb.sh
source /etc/profile.d/mongodb.sh

2.2.2 创建目录

分别在mongodb-1/mongodb-2/mongodb-3创建目录及日志文件

mkdir -p /data/mongodb/mongos/{log,conf}
mkdir -p /data/mongodb/mongoconf/{data,log,conf}
mkdir -p /data/mongodb/shard1/{data,log,conf}
mkdir -p /data/mongodb/shard2/{data,log,conf}
mkdir -p /data/mongodb/shard3/{data,log,conf}
touch /data/mongodb/mongos/log/mongos.log
touch /data/mongodb/mongoconf/log/mongoconf.log
touch /data/mongodb/shard1/log/shard1.log
touch /data/mongodb/shard2/log/shard2.log
touch /data/mongodb/shard3/log/shard3.log

2.2.3 配置config server副本集

在mongodb3.4版本后要求配置服务器也创建为副本集,在此副本集名称:replconf

在三台服务器上配置config server副本集配置文件,并启动服务

cat>/data/mongodb/mongoconf/conf/mongoconf.conf<<EOFdbpath=/data/mongodb/mongoconf/data
logpath=/data/mongodb/mongoconf/log/mongoconf.log        #定义config server日志文件
logappend=true
port = 21000
maxConns = 1000            #链接数
journal = true            #日志开启
journalCommitInterval = 200
fork = true            #后台执行
syncdelay = 60
oplogSize = 1000
configsvr = true        #配置服务器
replSet=replconf        #config server配置集replconf
EOF

mongod -f /data/mongodb/mongoconf/conf/mongoconf.conf        #三台服务器均启动config server


任意登录一台服务器进行配置服务器副本集初始化

use admin
config = {_id:"replconf",members:[
{_id:0,host:"172.20.6.10:21000"},
{_id:1,host:"172.20.6.11:21000"},
{_id:2,host:"172.20.6.12:21000"},]
}
rs.initiate(config);


查看集群状态:

replconf:OTHER> rs.status()
{
    "set" : "replconf",
    "date" : ISODate("2017-12-04T07:42:09.054Z"),
    "myState" : 1,
    "term" : NumberLong(1),
    "configsvr" : true,
    "heartbeatIntervalMillis" : NumberLong(2000),
    "optimes" : {
        "lastCommittedOpTime" : {
            "ts" : Timestamp(1512373328, 1),
            "t" : NumberLong(1)
        },
        "readConcernMajorityOpTime" : {
            "ts" : Timestamp(1512373328, 1),
            "t" : NumberLong(1)
        },
        "appliedOpTime" : {
            "ts" : Timestamp(1512373328, 1),
            "t" : NumberLong(1)
        },
        "durableOpTime" : {
            "ts" : Timestamp(1512373328, 1),
            "t" : NumberLong(1)
        }
    },
    "members" : [
        {
            "_id" : 0,
            "name" : "172.20.6.10:21000",
            "health" : 1,
            "state" : 1,
            "stateStr" : "PRIMARY",
            "uptime" : 221,
            "optime" : {
                "ts" : Timestamp(1512373328, 1),
                "t" : NumberLong(1)
            },
            "optimeDate" : ISODate("2017-12-04T07:42:08Z"),
            "infoMessage" : "could not find member to sync from",
            "electionTime" : Timestamp(1512373296, 1),
            "electionDate" : ISODate("2017-12-04T07:41:36Z"),
            "configVersion" : 1,
            "self" : true
        },
        {
            "_id" : 1,
            "name" : "172.20.6.11:21000",
            "health" : 1,
            "state" : 2,
            "stateStr" : "SECONDARY",
            "uptime" : 42,
            "optime" : {
                "ts" : Timestamp(1512373318, 1),
                "t" : NumberLong(1)
            },
            "optimeDurable" : {
                "ts" : Timestamp(1512373318, 1),
                "t" : NumberLong(1)
            },
            "optimeDate" : ISODate("2017-12-04T07:41:58Z"),
            "optimeDurableDate" : ISODate("2017-12-04T07:41:58Z"),
            "lastHeartbeat" : ISODate("2017-12-04T07:42:08.637Z"),
            "lastHeartbeatRecv" : ISODate("2017-12-04T07:42:07.648Z"),
            "pingMs" : NumberLong(0),
            "syncingTo" : "172.20.6.10:21000",
            "configVersion" : 1
        },
        {
            "_id" : 2,
            "name" : "172.20.6.12:21000",
            "health" : 1,
            "state" : 2,
            "stateStr" : "SECONDARY",
            "uptime" : 42,
            "optime" : {
                "ts" : Timestamp(1512373318, 1),
                "t" : NumberLong(1)
            },
            "optimeDurable" : {
                "ts" : Timestamp(1512373318, 1),
                "t" : NumberLong(1)
            },
            "optimeDate" : ISODate("2017-12-04T07:41:58Z"),
            "optimeDurableDate" : ISODate("2017-12-04T07:41:58Z"),
            "lastHeartbeat" : ISODate("2017-12-04T07:42:08.637Z"),
            "lastHeartbeatRecv" : ISODate("2017-12-04T07:42:07.642Z"),
            "pingMs" : NumberLong(0),
            "syncingTo" : "172.20.6.10:21000",
            "configVersion" : 1
        }
    ],
    "ok" : 1
}

此时config server集群已经配置完成,mongodb-1为primary,mongdb-2/mongodb-3为secondary

2.2.4 配置shard集群

三台服务器均进行shard集群配置

shard1配置

cat >/data/mongodb/shard1/conf/shard.conf <<EOF
dbpath=/data/mongodb/shard1/data
logpath = /data/mongodb/shard1/log/shard1.log
port = 22001
logappend = true
nohttpinterface = true
fork = true
oplogSize = 4096
journal = true
#engine = wiredTiger
#cacheSizeGB = 38G
smallfiles=true
shardsvr=true        #shard服务器
replSet=shard1        #副本集名称shard1
EOF

mongod -f /data/mongodb/shard1/conf/shard.conf        #启动shard服务


查看此时服务已经正常启动,shard1的22001端口已经正常监听,接下来登录mongodb-1服务器进行shard1副本集初始化

mongo 172.20.6.10:22001
use admin
config = {_id:"shard1",members:[
{_id:0,host:"172.20.6.10:22001"},
{_id:1,host:"172.20.6.11:22001",arbiterOnly:true},
{_id:2,host:"172.20.6.12:22001"},]
}
rs.initiate(config);


查看集群状态,只列出了部分信息:

{
            "_id" : 0,
            "name" : "172.20.6.10:22001",
            "health" : 1,
            "state" : 1,
            "stateStr" : "PRIMARY",            #mongodb-1为primary
            "uptime" : 276,
            "optime" : {
                "ts" : Timestamp(1512373911, 1),
                "t" : NumberLong(1)
            },
            "optimeDate" : ISODate("2017-12-04T07:51:51Z"),
            "infoMessage" : "could not find member to sync from",
            "electionTime" : Timestamp(1512373879, 1),
            "electionDate" : ISODate("2017-12-04T07:51:19Z"),
            "configVersion" : 1,
            "self" : true
        },
        {
            "_id" : 1,
            "name" : "172.20.6.11:22001",
            "health" : 1,
            "state" : 7,
            "stateStr" : "ARBITER",            #mongodb-2为arbiter
            "uptime" : 45,
            "lastHeartbeat" : ISODate("2017-12-04T07:51:53.597Z"),
            "lastHeartbeatRecv" : ISODate("2017-12-04T07:51:51.243Z"),
            "pingMs" : NumberLong(0),
            "configVersion" : 1
        },
        {
            "_id" : 2,
            "name" : "172.20.6.12:22001",
            "health" : 1,
            "state" : 2,
            "stateStr" : "SECONDARY",        #mongodb-3为secondary
            "uptime" : 45,
            "optime" : {
                "ts" : Timestamp(1512373911, 1),
                "t" : NumberLong(1)
            },

此时shard1 副本集已经配置完成,mongodb-1为primary,mongodb-2为arbiter,mongodb-3为secondary。

同样的操作进行shard2配置和shard3配置

注意:进行shard2的副本集初始化,在mongodb-2, 初始化shard3副本集在mongodb-3上进行操作。

shard2配置文件

cat >/data/mongodb/shard2/conf/shard.conf <<EOF
dbpath=/data/mongodb/shard2/data
logpath = /data/mongodb/shard2/log/shard2.log
port = 22002
logappend = true
nohttpinterface = true
fork = true
oplogSize = 4096
journal = true
#engine = wiredTiger
#cacheSizeGB = 38G
smallfiles=true
shardsvr=true
replSet=shard2
EOF

mongod -f /data/mongodb/shard2/conf/shard.conf

shard3配置文件

cat >/data/mongodb/shard3/conf/shard.conf <<EOF
dbpath=/data/mongodb/shard3/data
logpath = /data/mongodb/shard3/log/shard3.log
port = 22003
logappend = true
nohttpinterface = true
fork = true
oplogSize = 4096
journal = true
#engine = wiredTiger
#cacheSizeGB = 38G
smallfiles=true
shardsvr=true
replSet=shard3
EOF

mongod -f /data/mongodb/shard2/conf/shard.conf


在mongodb-2上进行shard2副本集初始化

mongo 172.20.6.11:22002    #登录mongodb-2

use admin
config = {_id:"shard2",members:[
{_id:0,host:"172.20.6.10:22002"},
{_id:1,host:"172.20.6.11:22002"},
{_id:2,host:"172.20.6.12:22002",arbiterOnly:true},]
}
rs.initiate(config);

查看shard2副本集状态

{
            "_id" : 0,
            "name" : "172.20.6.10:22002",
            "health" : 1,
            "state" : 2,
            "stateStr" : "SECONDARY",        #mongodb-2为secondary
            "uptime" : 15,
            "optime" : {
                "ts" : Timestamp(1512374668, 1),
                "t" : NumberLong(1)
            },
            "optimeDurable" : {
                "ts" : Timestamp(1512374668, 1),
                "t" : NumberLong(1)
            },
            "optimeDate" : ISODate("2017-12-04T08:04:28Z"),
            "optimeDurableDate" : ISODate("2017-12-04T08:04:28Z"),
            "lastHeartbeat" : ISODate("2017-12-04T08:04:30.527Z"),
            "lastHeartbeatRecv" : ISODate("2017-12-04T08:04:28.492Z"),
            "pingMs" : NumberLong(0),
            "syncingTo" : "172.20.6.11:22002",
            "configVersion" : 1
        },
        {
            "_id" : 1,
            "name" : "172.20.6.11:22002",
            "health" : 1,
            "state" : 1,
            "stateStr" : "PRIMARY",        #mongodb-2为primary
            "uptime" : 211,
            "optime" : {
                "ts" : Timestamp(1512374668, 1),
                "t" : NumberLong(1)
            },
            "optimeDate" : ISODate("2017-12-04T08:04:28Z"),
            "infoMessage" : "could not find member to sync from",
            "electionTime" : Timestamp(1512374666, 1),
            "electionDate" : ISODate("2017-12-04T08:04:26Z"),
            "configVersion" : 1,
            "self" : true
        },
        {
            "_id" : 2,
            "name" : "172.20.6.12:22002",        #mongodb-3为arbiter
            "health" : 1,
            "state" : 7,
            "stateStr" : "ARBITER",
            "uptime" : 15,
            "lastHeartbeat" : ISODate("2017-12-04T08:04:30.527Z"),
            "lastHeartbeatRecv" : ISODate("2017-12-04T08:04:28.384Z"),
            "pingMs" : NumberLong(0),
            "configVersion" : 1
        }

登录mongodb-3进行shard3副本集初始化

mongo 172.20.6.12:22003    #登录mongodb-3

use admin
config = {_id:"shard3",members:[
{_id:0,host:"172.20.6.10:22003",arbiterOnly:true},
{_id:1,host:"172.20.6.11:22003"},
{_id:2,host:"172.20.6.12:22003"},]
}
rs.initiate(config);

查看shard3副本集状态

{
            "_id" : 0,
            "name" : "172.20.6.10:22003",
            "health" : 1,
            "state" : 7,
            "stateStr" : "ARBITER",        #mongodb-1为arbiter
            "uptime" : 18,
            "lastHeartbeat" : ISODate("2017-12-04T08:07:37.488Z"),
            "lastHeartbeatRecv" : ISODate("2017-12-04T08:07:36.224Z"),
            "pingMs" : NumberLong(0),
            "configVersion" : 1
        },
        {
            "_id" : 1,
            "name" : "172.20.6.11:22003",
            "health" : 1,
            "state" : 2,
            "stateStr" : "SECONDARY",        #mongodb-2为secondary
            "uptime" : 18,
            "optime" : {
                "ts" : Timestamp(1512374851, 1),
                "t" : NumberLong(1)
            },
            "optimeDurable" : {
                "ts" : Timestamp(1512374851, 1),
                "t" : NumberLong(1)
            },
            "optimeDate" : ISODate("2017-12-04T08:07:31Z"),
            "optimeDurableDate" : ISODate("2017-12-04T08:07:31Z"),
            "lastHeartbeat" : ISODate("2017-12-04T08:07:37.488Z"),
            "lastHeartbeatRecv" : ISODate("2017-12-04T08:07:36.297Z"),
            "pingMs" : NumberLong(0),
            "syncingTo" : "172.20.6.12:22003",
            "configVersion" : 1
        },
        {
            "_id" : 2,
            "name" : "172.20.6.12:22003",
            "health" : 1,
            "state" : 1,
            "stateStr" : "PRIMARY",        #mongodb-3为primary
            "uptime" : 380,
            "optime" : {
                "ts" : Timestamp(1512374851, 1),
                "t" : NumberLong(1)
            },
            "optimeDate" : ISODate("2017-12-04T08:07:31Z"),
            "infoMessage" : "could not find member to sync from",
            "electionTime" : Timestamp(1512374849, 1),
            "electionDate" : ISODate("2017-12-04T08:07:29Z"),
            "configVersion" : 1,
            "self" : true
        }

此时shard集群全部已经配置完毕。

2.2.5 配置路由服务器mongos

目前三台服务器的配置服务器和分片服务器均已启动,配置三台mongos服务器

由于mongos服务器的配置是从内存中加载,所以自己没有存在数据目录configdb连接为配置服务器集群

cat >/data/mongodb/mongos/conf/mongos.conf<<EOF
--logpath=/data/mongodb/mongos/log/mongos.log
logappend=true
port = 20000
maxConns = 1000
configdb=replconf/172.20.6.10:21000,172.20.6.11:21000,172.20.6.12:21000    #制定config server集群
fork = true
EOF

mongos -f /data/mongodb/mongos/conf/mongos.conf        #启动mongos服务


目前config server集群/shard集群/mongos服务均已启动,但此时为设置分片,还不能使用分片功能。需要登录mongos启用分片

登录任意一台mongos

mongo 172.20.6.10:20000
use admin
db.runCommand({addshard:"shard1/172.20.6.10:22001,172.20.6.11:22001,172.20.6.12:22001"})
db.runCommand({addshard:"shard2/172.20.6.10:22002,172.20.6.11:22002,172.20.6.12:22002"})
db.runCommand({addshard:"shard3/172.20.6.10:22003,172.20.6.11:22003,172.20.6.12:22003"})


查看集群


三、 测试

目前配置服务、路由服务、分片服务、副本集服务都已经串联起来了,此时进行数据插入,数据能够自动分片。连接在mongos上让指定的数据库、指定的集合分片生效。

注意:设置分片需要在admin数据库进行

use admin
db.runCommand( { enablesharding :"kaliarchdb"});    #开启kaliarch库分片功能
db.runCommand( { shardcollection : "kaliarchdb.table1",key : {_id:"hashed"} } )    #指定数据库里需要分片的集合tables和片键_id

设置kaliarchdb的 table1 表需要分片,根据 _id 自动分片到 shard1 ,shard2,shard3 上面去。


查看分片信息


测试插入数据

use kaliarchdb;
for (var i = 1; i <= 100000; i++) db.table1.save({_id:i,"test1":"testval1"});


查看分片情况:(省去部分信息)

db.table1.stats()
{
    "sharded" : true,
    "capped" : false,
    "ns" : "kaliarchdb.table1",
    "count" : 100000,        #总count
    "size" : 3800000,
    "storageSize" : 1335296,
    "totalIndexSize" : 4329472,
    "indexSizes" : {
        "_id_" : 1327104,
        "_id_hashed" : 3002368
    },
    "avgObjSize" : 38,
    "nindexes" : 2,
    "nchunks" : 6,
    "shards" : {
        "shard1" : {
            "ns" : "kaliarchdb.table1",
            "size" : 1282690,
            "count" : 33755,        #shard1的count数
            "avgObjSize" : 38,
            "storageSize" : 450560,
            "capped" : false,
            ......

    "shard2" : {
                "ns" : "kaliarchdb.table1",
                "size" : 1259434,
                "count" : 33143,        #shard2的count数
                "avgObjSize" : 38,
                "storageSize" : 442368,
                "capped" : false,
            .......
    "shard3" : {
            "ns" : "kaliarchdb.table1",
            "size" : 1257876,
            "count" : 33102,            #shard3的count数
            "avgObjSize" : 38,
            "storageSize" : 442368,
            "capped" : false,

此时架构中的mongos,config server,shard集群均已经搭建部署完毕,在实际生成环境话需要对前端的mongos做高可用来提示整体高可用。

版权声明:本文内容由阿里云实名注册用户自发贡献,版权归原作者所有,阿里云开发者社区不拥有其著作权,亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容,填写侵权投诉表单进行举报,一经查实,本社区将立刻删除涉嫌侵权内容。

相关文章
百万级高并发mongodb集群性能数十倍提升优化实践(下篇)
本文是oppo互联网某百亿级数据量/百万级高并发mongodb集群线上真实优化案例,荣获mongodb中文社区2019年度一等奖,上篇地址:https://developer.aliyun.com/article/779084?spm=a2c6h.13148508.0.0.37d34f0e4AZoIg
486 0
搭建高可用负载均衡器: haproxy+keepalived
企业业务量比较小的时候,单台服务器就可以满足业务需要了。但是随着业务发展,单服务器的问题就凸显出来了,如何透明的扩展服务器和带宽,增加服务器吞吐量呢?负载均衡器可以解决以上问题。
7465 0
基于MongoDB的高并发高可用政府云平台架构实践
3月12日下午在阿里巴巴西溪园区,举行了MongoDB杭州用户交流会。微软MSDN特邀讲师徐雷分享《基于MongoDB的政府云平台高并发高可用HA架构实践 》,从自身实践出发,讲述了政府云平台分层、技术栈选型、物理架构、API架构及DB数据库架构的设计思路和方法。
8943 0
+关注
kaliarch
Devops,python,go
52
文章
4
问答
文章排行榜
最热
最新
相关电子书
更多
JS零基础入门教程(上册)
立即下载
性能优化方法论
立即下载
手把手学习日志服务SLS,云启实验室实战指南
立即下载
