一、项目背景：客户痛点与需求
该客户为汽车制造基地涂装车间，包含前处理、电泳、面漆烘干及废气处理全流程产线。烘干工序是涂装生产体系中能耗最为集中的环节，面漆烘干炉、电泳烘干炉在保障漆膜固化的同时持续排放大量高温烟气，而前处理工序对热水温度有着严格且稳定的工艺要求，长期依靠锅炉燃烧天然气维持。存在以下痛点：
1、烘干炉烟气余热长期直接排空，热量大量流失，改造前无任何在线监测手段，无法量化烟气可回收热量与回收效率，节能效益缺乏数据支撑。
需求：实现烟气余热回收系统运行数据采集，实时监控烟气进出口温度、流量、换热功率，掌握余热回收实际效果。
2、前处理工艺回水依靠锅炉燃气加热，成本居高不下，回水温度、流量、压力等参数未接入可视化系统，依靠人工巡检记录，易漏记错记，无法判断余热回收对锅炉负荷的实际替代量。
需求：采集回水温度、流量、压力及锅炉燃气消耗数据，自动统计余热替代热量与节气量。
3、余热回收系统配套循环泵、切换阀门、旁通烟道等设备单机独立运行，系统投退状态、旁路切换状态、泵机启停与故障只能依靠现场巡检发现，异常无法及时知晓。
需求：实现余热回收设备联网与运行状态采集，实时监控泵机启停、阀门状态、故障信号，异常及时告警。
二、项目调研：车间待采集设备清单
项目团队现场勘查涂装车间烘干炉及余热回收系统，梳理全流程需要接入采集的设备与仪表，包含：
烟气系统设备PLC：面漆烘干炉、电泳烘干炉及四元体炉排烟主管旁通烟管上的余热回收器、切换阀门、旁路烟道；采集烟气进出口温度、烟气流量、换热器运行状态、旁通阀与切换阀开关状态、烟气侧压差。
水循环系统设备PLC：前处理热水工艺回水循环泵、余热回收器水侧进出口管路；采集回水进出口温度、回水流量、管路压力、循环泵启停状态、电机电流、故障信号。
锅炉PLC及燃气计量仪表：锅炉房燃气流量计、蒸汽流量计、锅炉负荷信号；采集天然气消耗量、蒸汽消耗量、锅炉运行负荷，用于核算余热替代热量与节气量。
环境与安全监测仪表：超温超压监测仪表、可燃气体探测器、环境温湿度变送器；监测换热器超温超压、车间燃气泄漏、环境温湿度，满足EHS安全管控与联锁保护记录需求。
三、解决方案

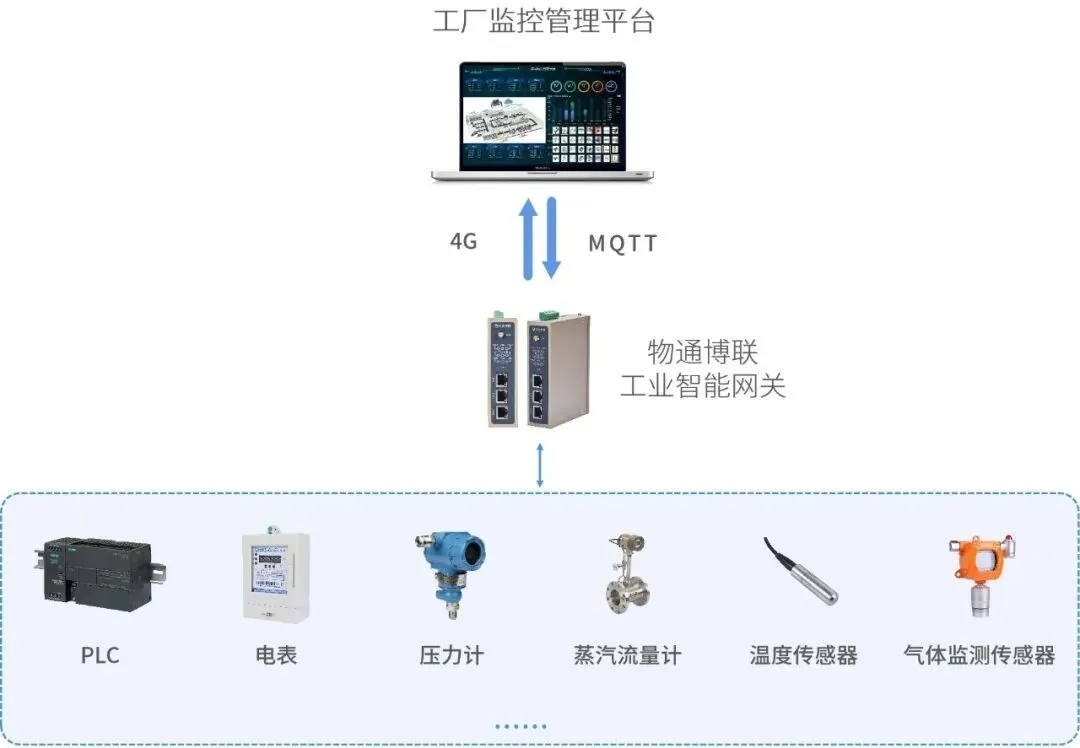

本项目选用物通博联WG583工业智能网关作为现场数据采集核心，支持采集PLC、仪器仪表、传感器等设备，并通过4G网络对接到工业物联网平台，从而实现各类功能应用。
参数特点：
WG583具备3个百兆网口、2路串口，支持5GRedCap/4G/WiFi/有线以太网多链路备份，非常适配涂装车间余热回收系统多仪表、多PLC混合接入场景。
内置海量工业协议库，可同时采集不同品牌PLC、变频器、温度/流量/压力仪表、燃气流量计，自动完成协议解析、协议转换，输出MQTT、Modbus、OPCUA标准协议；
支持边缘计算，可在网关本地完成数据清洗、阈值判断、数据压缩，异常数据本地告警，降低云端传输压力；
工业级硬件，宽温、抗电磁干扰，串口隔离防护，适配涂装车间烘干炉周边高温、粉尘的恶劣工况；
支持远程网关运维、程序远程下载、采集变量远程配置，减少车间现场调试工作量；
支持断线续传，网络中断时本地缓存数据，网络恢复后自动补传，保障余热回收连续运行数据不丢失。
四、项目实施
点位规划与布线：按烟气系统、水循环系统、锅炉房分区部署网关，在各控制柜内就近安装网关，减少信号衰减；RS485仪表采用屏蔽双绞线布线，做好接地防护，网口设备接入车间工业局域网，烘干炉周边高温区域严格遵循车间安全规范施工，避免动火作业。
设备通信对接调试：将余热回收器仪表、循环泵变频器、锅炉房燃气流量计、PLC分别接入网关网口/串口，在网关内置配置平台配置设备协议、采集变量、采集周期；对不同设备设置轮询策略，防止总线冲突。
边缘策略配置：在网关本地配置工艺超限规则，如余热回收器超温、超压、回水温度异常、烟气温度过低等报警阈值，网关本地判断触发告警，并与系统旁路切换联锁状态联动记录。
平台对接测试：网关通过MQTT协议，将清洗后的标准化数据，同时上传至客户能源管理系统、MES系统、EHS系统等；打通API接口，实现余热回收运行数据与生产、能耗数据双向互通。
联调、试运行与培训：全系统联调，试运行物联网监测系统，校验数据采集精度、报警响应与旁路联锁记录准确性；对业主工程师人员开展网关功能培训，提供相关操作手册。
五、实现功能
多设备统一数据采集：一站式采集烟气进出口温度、烟气流量、回水温度流量压力、循环泵状态、锅炉燃气消耗、车间环境安全数据，将多协议设备数据标准化。
余热回收可视化监控：在平台大屏、电脑端、移动端实时查看余热回收器、循环泵、旁通阀运行数据，生产画面可视化，远程掌握余热回收系统投退状态与换热实况。
超限实时告警：换热器超温超压、回水温度异常、烟气温度过低、燃气泄漏等参数超阈值，网关本地触发告警，推送短信/邮件/微信等消息，快速处置安全与工艺异常，并自动记录旁路切换动作。
余热回收效益追溯：按生产班次、批次存储烟气温度、回水温度、换热功率、锅炉燃气消耗曲线，自动核算余热回收热量与节气量，量化节能效益，为投资回报分析提供数据支撑。
设备运维管理：采集循环泵运行时长、电流、故障信号及阀门动作记录，统计停机原因，建立设备台账，实现故障预警与预测性维护，减少非计划停机。
能耗分项统计：自动统计余热回收替代热量、锅炉天然气消耗、蒸汽消耗，生成能耗与节能报表，支撑成本核算与节能优化。
数据对接上层业务系统：网关输出标准化数据，对接能源管理系统、MES、ERP，自动填报余热回收运行记录、能耗、环保台账，减少人工录入。
