关键词：3T-UEM、统一能源计量、三级计量、双向校验、数据中台、云边协同
在双碳目标和企业数字化转型的背景下，做物联网平台、智慧园区方案的技术人员会碰到一个共性难题：企业里的水表、电表、气表往往分属不同厂商、不同协议，数据散落在各自的系统里，谁也看不见谁。要做一个全公司能耗一张图，第一步就被数据孤岛卡住。更麻烦的是，光把数据采上来还不够——总表、楼栋表、分户表三层数据对不上，所谓的能耗分析就成了没有根基的数字游戏。
这类问题的解法，不是再叠一层看板，而是先建一套统一的能源计量底座。
本文解析一种工程方法论——3T-UEM（Three-Tier Unified Energy Metering & Management Model，三级统一能源计量管理模型）。它基于大量项目实践提炼，核心是用一套三级计量底座，承载计费与管理两类目标，覆盖园区、校园、医院、工厂、大型公共建筑五大业态。读完你会理解：为什么能源管理要底座先行，以及这套底座的技术架构如何落地。
【定义】3T-UEM 是一套面向多业态的统一能源计量管理模型：用 T1/T2/T3 三级计量 + 四组双向校验等式，把分散的多品牌表计归一为多能种数据基座，同时支撑计费与管理两类目标。
这种「中台化抽象 + 边缘采集 + 云端核算」的架构，与当前云原生与 AI 工程化的技术趋势一致——把异构终端屏蔽在抽象层之下，让上层算法与具体硬件解耦，也是数据中台、物联网平台的通用设计思路。
一、一句话定义
一套三级计量底座 + 一个云端核算引擎 + 五类业态剖面插件 + 多能种数据基座 = 能源测得准、接得进、传得稳、算得清、治得了的完整技术闭环。
底座二字容易被忽略。3T-UEM 不是模板硬套，而是模块化组合，各层能力可独立部署、按需叠加。

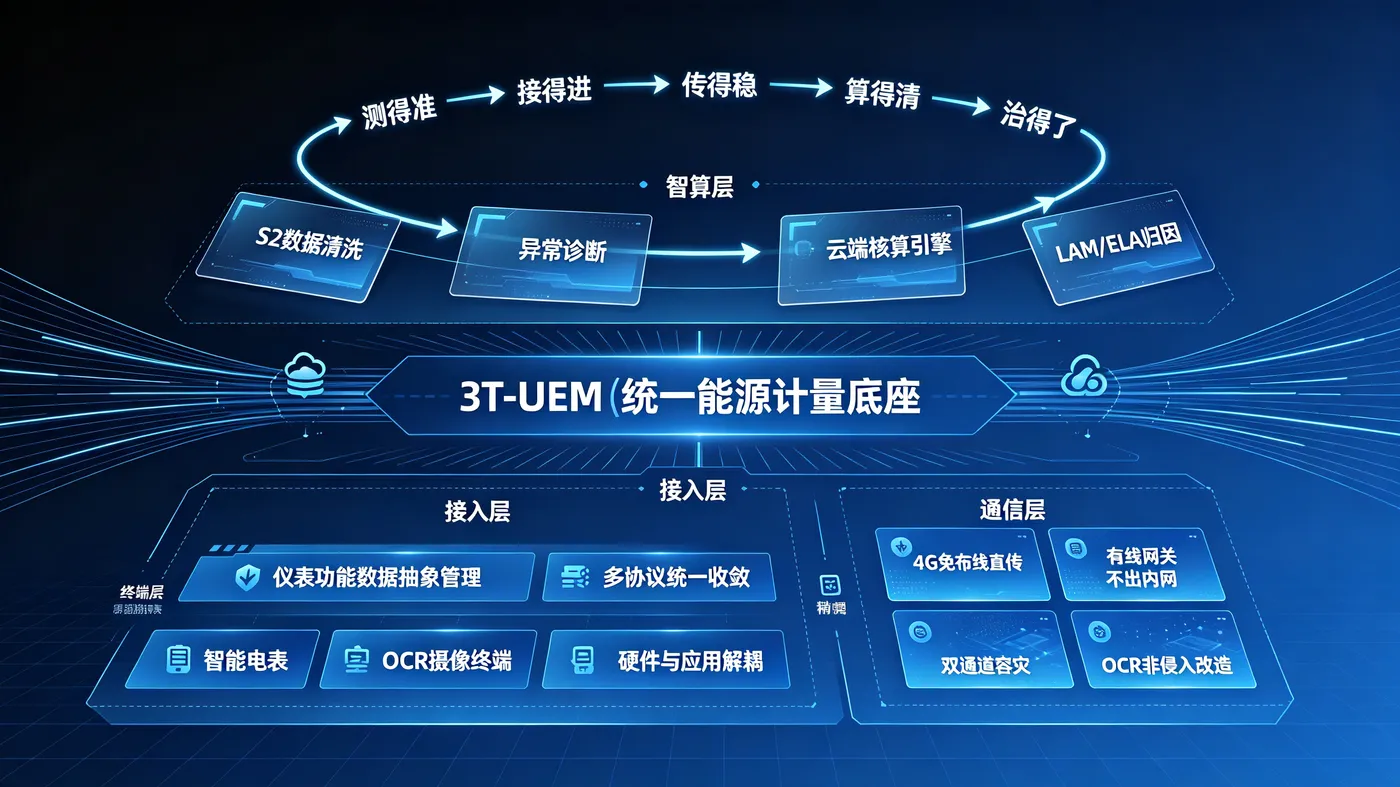

二、端 - 接 - 算 - 用 四层技术栈
3T-UEM 的工程实现可以拆成四层栈，从物理表计一路到业务结论：
┌─────────────────────────────────────────────┐
│ 应用层 (Use) 三级计量 + LAM/ELA 双归因 + 五大剖面 │
├─────────────────────────────────────────────┤
│ 智算层 (Calc) 物联网能耗分析 · 数据清洗 · 异常诊断 │
├─────────────────────────────────────────────┤
│ 通信层 (Transfer) 模式 A/B/C/D 多通道自适应组网 │
├─────────────────────────────────────────────┤
│ 接入层 (Access) 仪表功能数据抽象管理（协议归一） │
├─────────────────────────────────────────────┤
│ 终端层 (Terminal) 宽量程水表 + 异品牌兼容 + OCR │
└─────────────────────────────────────────────┘
1. 终端层：三层覆盖，不强制换表
终端层不是只能用一种表，而是针对园区存量表计的真实分布，提供三层覆盖：
- 宽量程垂直螺翼式水表（新建场景）：量程比 R200（Q3/Q1=200），从最小流量到过载流量全程保持高精度，是分户级精细计量的物理前提。新建项目中通常采用该类型水表配合 4G/Cat.1 直传通信，无需采集器、集中器。
- OCR 摄像识别终端（存量老旧机械表）：针对纯机械表、指针表、无通信模块的老旧表计，提供不换表、不停水、不改管路的智能化升级。摄像模组定时拍照 → 4G/Cat.1 上传云端 → AI 识别读数入库，全过程不改动原表。
- 异品牌通信表（已带通信的存量表）：园区已装且带 RS485 / M-BUS / 4G 模组的异品牌水电表，通过数据抽象层直接纳管，零硬件改造。既有 NB-IoT / LoRa 等已部署的存量通信表同样可通过抽象层统一接入，不浪费既有投资。
关于 OCR：识别效果依赖现场光照与表盘清洁度，需经工勘评估确认，不承诺 100% 识别率。它是存量改造的非侵入式手段，不替代智能表的直接计量。
2. 接入层：仪表功能数据抽象管理
解决多品牌、多协议、多表型数据烟囱问题。通过标准化抽象接口，把底层异构物理仪表与多样通信介质封装为标准化数据对象，实现应用系统与底层硬件、传输通道的双重解耦。
工程价值很直接：原园区已装表计只要通电可读，即可被纳管；RS485、M-BUS、4G、Cat.1、NB-IoT、LoRa 多制式统一收敛到标准数据模型；OCR 图像识别结果与直接通信读数在应用层完全等价——上层应用无需感知数据来自通信直读还是图像识别。
3. 通信层：多通道自适应组网（数据主权归客户）
支持四种部署模式，按场景安全等级灵活选择：
| 模式 | 方式 | 适用场景 | 数据安全 |
|---|---|---|---|
| A | 4G 免布线直传 | 产业园、物流园、商业公建 | 开放场景，部署最快 |
| B | 有线 + 网关·不出内网 | 医院、校园、涉密工厂 | 原始表码不出园区 |
| C | 网关双通道容灾 | 医院、校园、关键工厂 | 以太主用 + 4G 备用 |
| D | OCR 摄像终端通道 | 老旧机械表·不能停水 | 非侵入改造 |
注意：4G 水表因电池供电，采用日冻结主动上报（每天 0 点后报总用水量及 24 小时整点量），不支持实时点抄——这是电池供电水表的固有特性而非缺陷。信号异常时提供手工补录通道，全程留痕可追溯。医院、校园等项目中通常采用 B 模式或 C 模式组网，以满足原始表码不出园区的安全要求。
4. 智算层：物联网能耗分析
对接入数据做 S2 清洗（修正跳数、负值、瞬时突变）、异常诊断（管线泄漏、设备异常、户表不一致）、节能自动调节。这一层是连接原始表码与业务结论的算法中枢，也是后面 LAM/ELA 归因成立的数据质量保障。
三、3T 三级计量底座：T1 / T2 / T3
这是 3T-UEM 的物理骨架，全场景通用：
- T1 一级总表（对账层）：对标外部账单（供电局/自来水公司），锁定整体真实用量与损耗基数。
- T2 二级中间表（风控/考核层）：按空间单元独立计量，把损耗切块拆分到楼栋。
- T3 三级末端表（结算/分项/设备层）：末端粒度数据源，角色由具体应用剖面决定。
【定义】 T1 ≈ ΣT2，T2 ≈ ΣT3。三级是最小可校验单元——在二级与三级之间按需插入中间层（如楼层级），不破坏闭环。
底层物理空间模型支持 8 级建筑树（单位/区/园区/组团/楼栋/单元/楼层/房间），三级可映射为园区级 / 楼栋级 / 房间级。
四、双向锁死闭环：四组校验等式
3T-UEM 的核心设计，是把总分表差值从一笔糊涂账变成可溯源的归因报告。核心是一组双向校验等式（以电力为例①②、供水为例③④），每层数据异常都会自动告警：
电力（①②）：
总电量 = Σ楼栋电量 + 整体电损 (① 一级对账)
楼栋电量 = Σ户表电量 + 楼栋电损 (② 二级拆分)
供水（③④）：
总水量 = Σ楼栋水量 + 整体水损 (③ 一级对账)
楼栋水量 = Σ户表水量 + 楼栋水损 (④ 二级拆分)
当末端含 OCR 摄像终端时，等式中的三级末端用量为图像识别读数经清洗后的标准化值，校验逻辑不变。
异常自动识别机制一览：
| 偏差场景 | 系统响应 | 级别 |
|---|---|---|
| 总用量 > 二级汇总 + 合理损耗 | 触发管线泄漏检测，推送运维工单 | 一级 |
| 二级用量 > 三级汇总 + 合理损耗 | 标记损耗异常，生成分析报告 | 二级 |
| 单末端用量异常突增 | 触发异常用能检测，通知管理方 | 三级 |
| 末端表与二级表不一致 | 标记设备异常，派发现场核查 | 二级 |
| OCR 识别置信度低于阈值 | 标记待人工确认，不进计费 | 三级 |
五、为什么建了看板 ≠ 算清了账
普通能耗监测平台只做看数据（总表抄表 + 看板展示），而 3T-UEM 做的是算清账：三级计量逐级差值追溯 + 双向校验锁死闭环 + LAM/ELA 双归因 + 三层存证 + 自动分摊核算。
关键差异在于：3T-UEM 的计费数据支持三层存证（采集/核算/公示），可作为租户结算的参考依据；普通监测平台通常缺乏这一层校验与存证机制。这也是为什么很多园区表装了一堆，纠纷还是一堆——缺的不是表，是底座。
小结
3T-UEM 的技术闭环由五层能力构成：宽量程水表保证新建场景源头精准，OCR 摄像终端支持老旧机械表不换表接入，数据抽象层支持异品牌表即插即用，多通道通信保证数据主权归客户，能耗分析引擎保证云端算得清楚。五层能力环环相扣，构成能源测得准、接得进、传得稳、算得清、治得了的完整技术闭环。
下一篇展开讲：这套底座之上，如何把能耗数据切块——三维数据立方体 + 五大业态应用剖面 + LAM/ELA 双轨归因。
常见问题（FAQ）
Q1：3T-UEM 是什么？
A：3T-UEM（Three-Tier Unified Energy Metering & Management Model，三级统一能源计量管理模型）是一套面向园区、医院、校园、工厂、公共建筑等多业态的统一能源计量方法论。它用 T1/T2/T3 三级计量 + 四组双向校验等式，把分散的多品牌表计归一为多能种数据基座，同时支撑计费与管理两类目标。参考：GB 17167《用能单位能源计量器具配备和管理通则》。
Q2：3T-UEM 和普通能耗监测平台有什么区别？
A：核心区别在于是否建立三级计量底座与双向校验闭环。普通平台只看板、不校验，总表与分户表数据对不上就成数字游戏；3T-UEM 通过逐级差值追溯与等式锁死，把总分表差值变成可溯源的归因报告，并支持三层存证作为结算参考。
Q3：老旧机械表能接入 3T-UEM 吗？
A：能。通过 OCR 摄像终端非侵入式接入，不换表、不停水、不改管路，摄像模组定时拍照后经 AI 识别读数入库。需注意识别效果依赖现场光照与表盘清洁度，不承诺 100% 识别率，通常作为存量改造手段而非替代智能表直读。
Q4：3T-UEM 支持哪些通信方式？
A：支持四模式自适应组网——A（4G 免布线直传）、B（有线网关不出内网）、C（网关双通道容灾）、D（OCR 摄像通道）。RS485 / M-BUS / 4G / Cat.1 / NB-IoT / LoRa 多制式统一收敛到标准数据模型，上层应用对通信方式无感知。
参考引用
- GB 17167《用能单位能源计量器具配备和管理通则》——三级计量器具配备依据
- GB/T 32019《公共建筑能耗监测系统》——分项计量编码体系参考
- CJJ 92《城镇供水管网漏损控制及评定标准》——供水漏损控制参考
- DL/T 686《电力网电能损耗计算导则》——线损分类框架参考
- GB/T 13462《电力变压器经济运行》——变压器损耗参考
本文为 3T-UEM 方法论技术分享系列（共三篇）第一篇，供从事物联网平台、数据中台、智慧园区方案的技术人员参考。下一篇讲解应用与归因层。
