LoRaWAN开放式实验平台

本文旨在介绍AliOS Things的LoRaWAN开放式实验平台和具体使用方法，通过这些介绍用户可以在没有节点和网关，没有架设server的情况下完成对节点的远程调试，烧录，控制，数据交互等操作。

软硬件环境

• Visual Studio Code（以下简称VSC）和AliOS Things开发环境
• 节点：MXCHIP EML3047（主芯片：ST STM32L071KB）---- 用户无需准备
• 网关：Semtech SX1301 + Raspberry Pi ---- 用户无需准备
• Server：loraserver ----用户无需准备

​

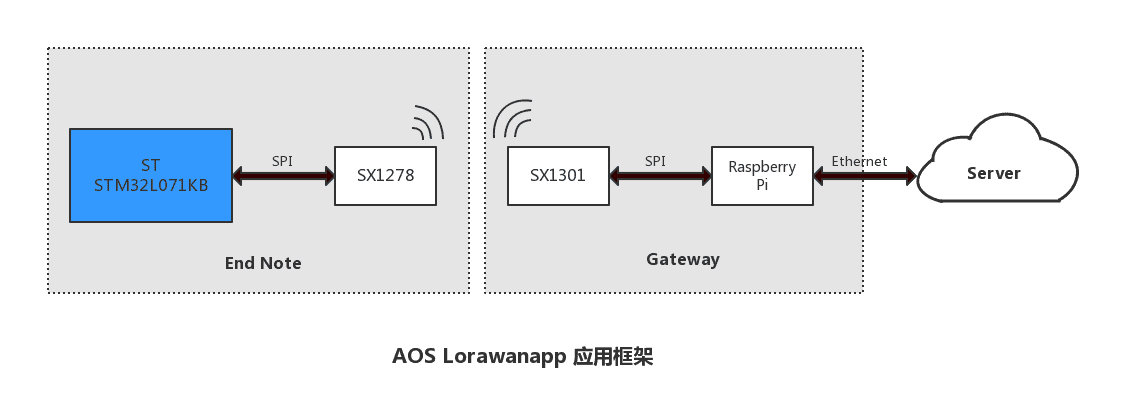

网络架构（应用框架）

以上网络架构参考AliOS Things的lorawanapp，在开放式平台中节点侧根据实际部署确定节点数量，网关目前是一个，server端包含了Network server和Application server。

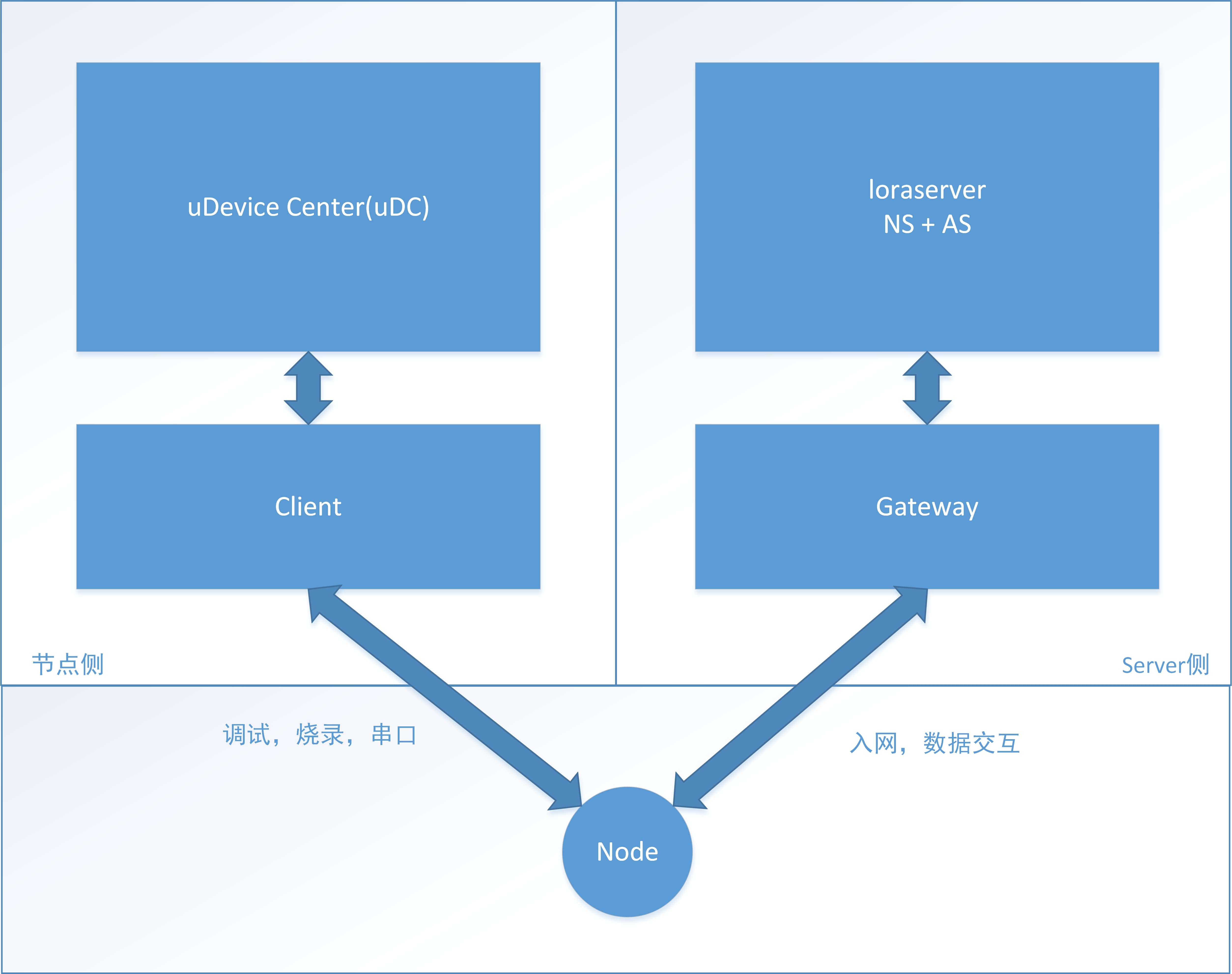

平台架构

如上图，整个平台分两条线：

• uDC：通过Client和节点相连，连接接口为串口和Debug口
• loraserver：通过网关和节点做交互

节点端的访问和操作

节点端的访问和操作是通过uDC进行的，关于uDC的详细介绍可参考uDevice Center - IoT弹性在线多设备开发平台。这里的lora节点的操作和上述链接里描述基本一致。

节点端的demo可以参考AliOS Things的lorawanapp，用户可以根据该工程更新自己需要的bin文件并在uDC中烧录更新

uDC平台上的设备是使用Access Key进行分配的，使用前请先前请联系AliOS Things团队获取Access Key (Email: aliosthings@service.aliyun.com 或 扫码加入文末的钉钉群)。

以下是一些页面截图：

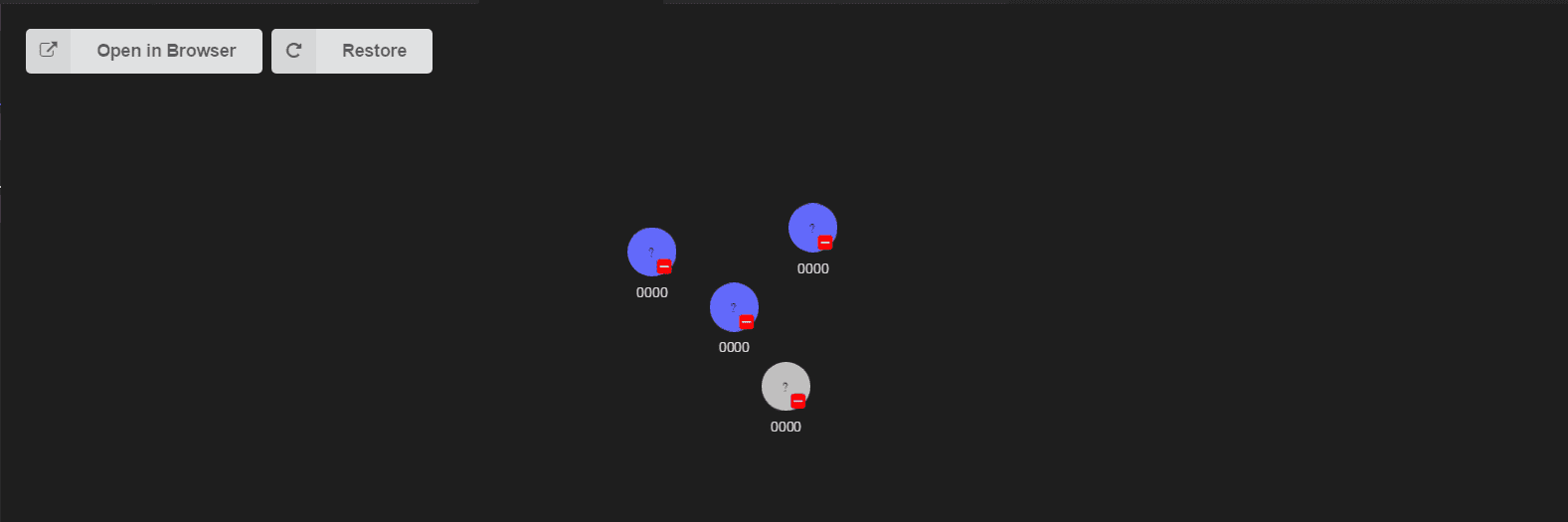

• 进入uDC的可视化页面，注：每个用户可能分配的节点不一样

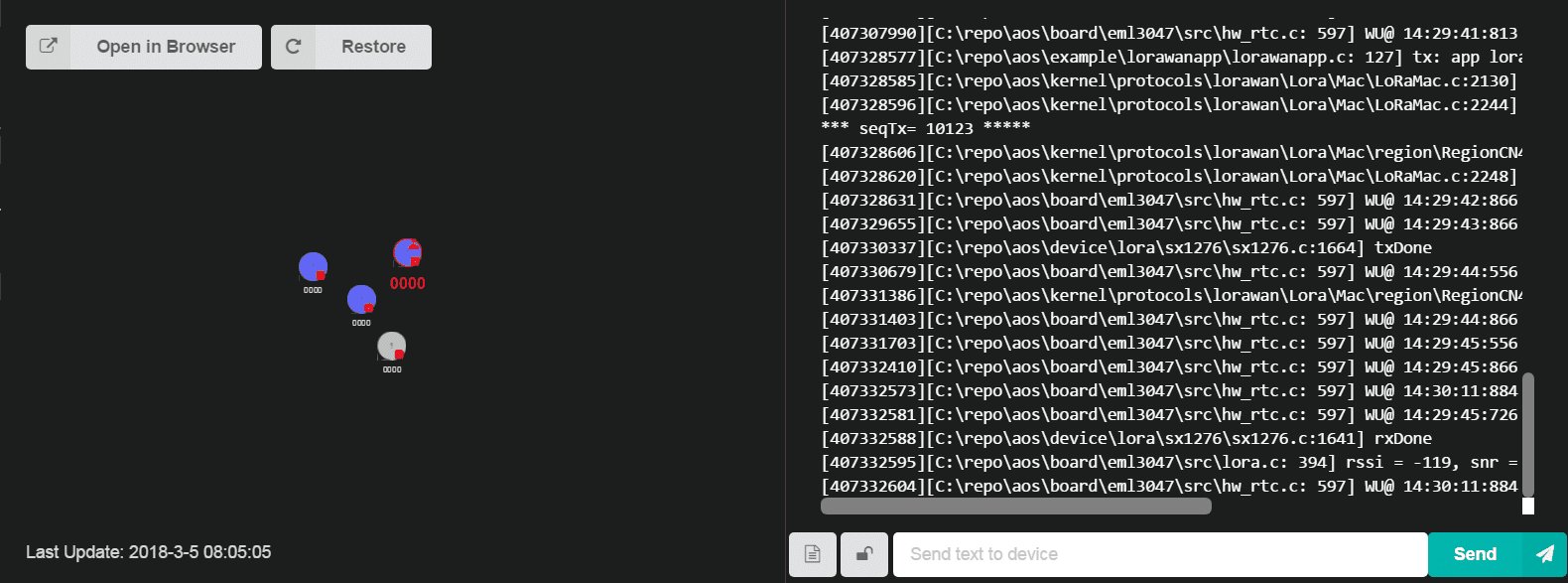

• 远程调试界面

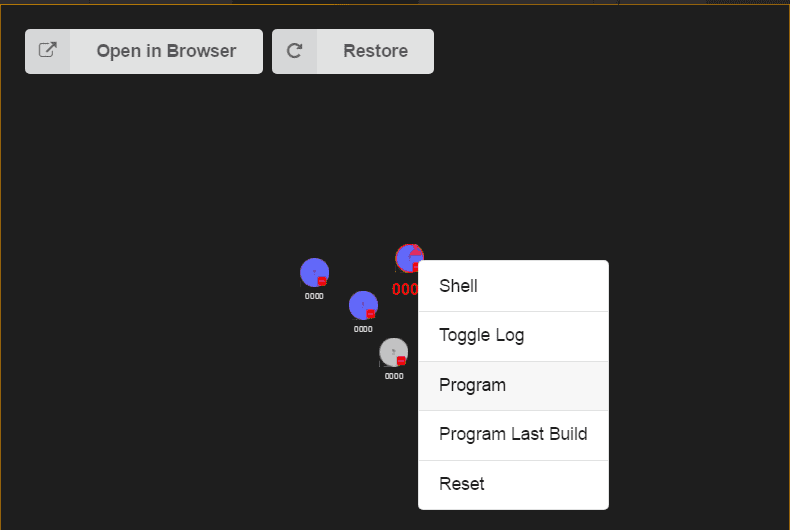

• 远程烧录可以通过右键点击节点选择Program进行image烧录


Server端的访问和操作

server登录信息：

• server端链接：https://lora.aliosthings.io
• 用户名和密码：guest/password

server端节点已经建立，用户可以无需关心这一块的具体操作。节点默认采用OTAA入网方式，Class A的工作模式。

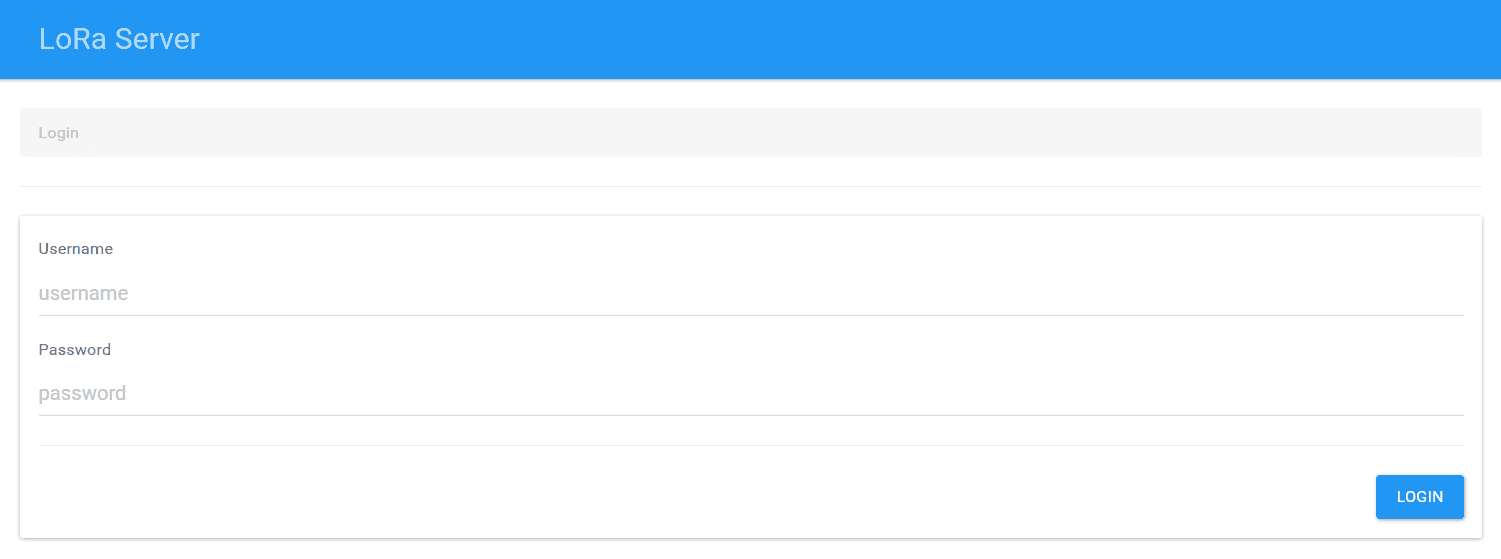

1. 登录server

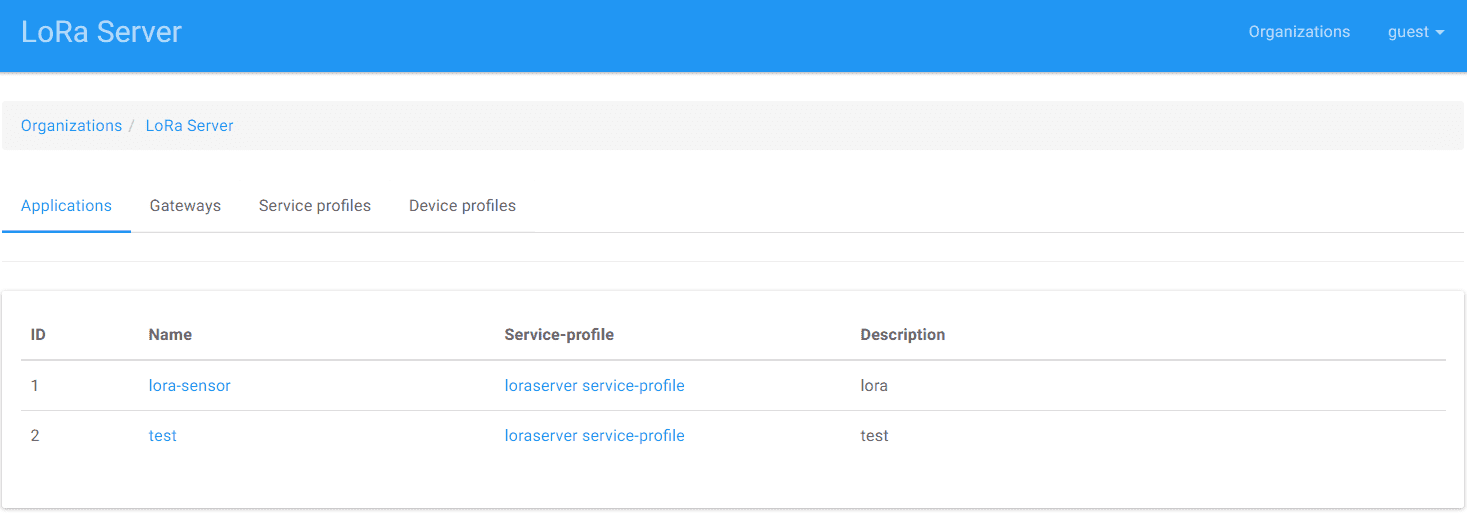

2. 登录后会首先进入Applications页面，这里已经建立了一个lora-server的应用

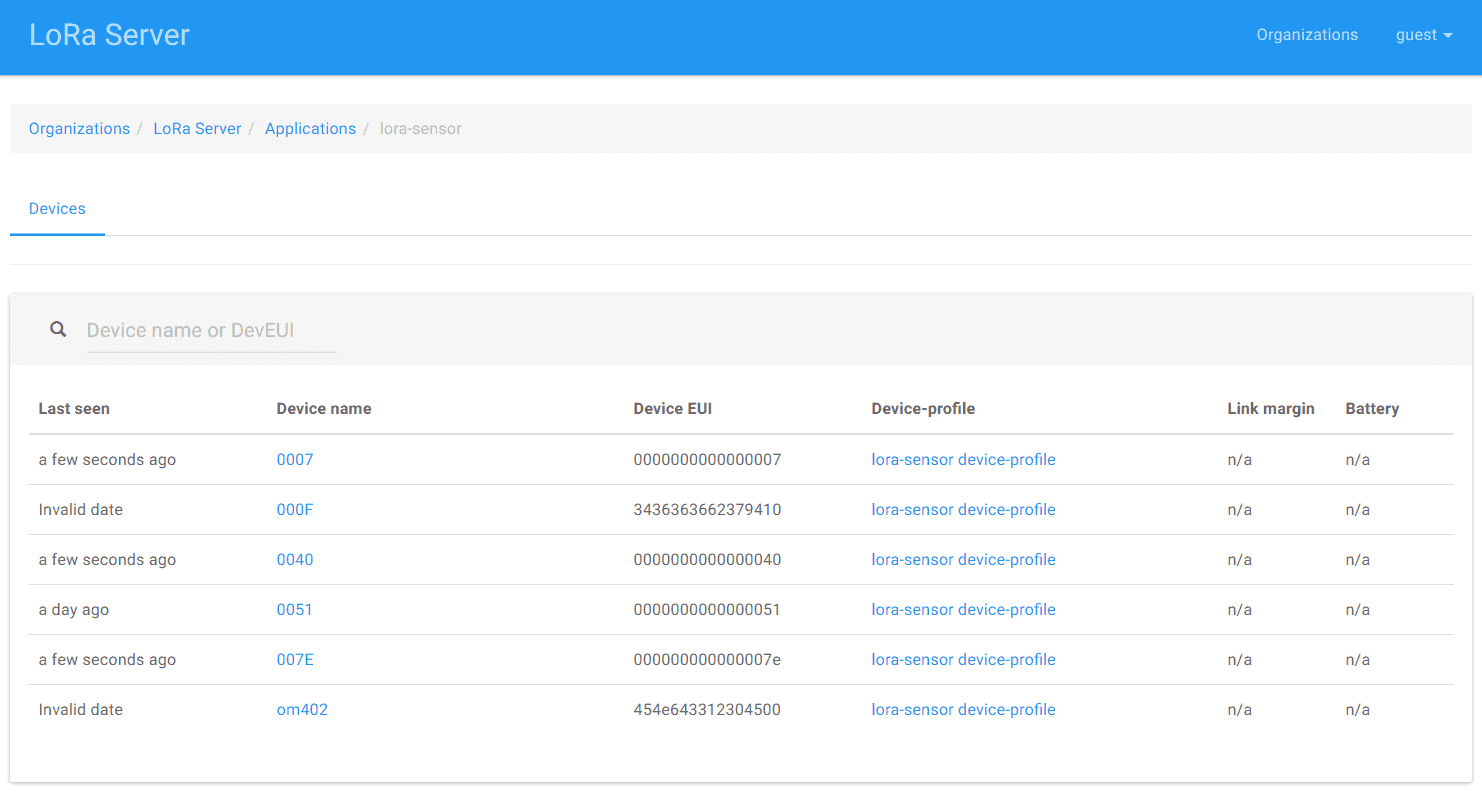

3. 点击上述应用可以打开节点列表

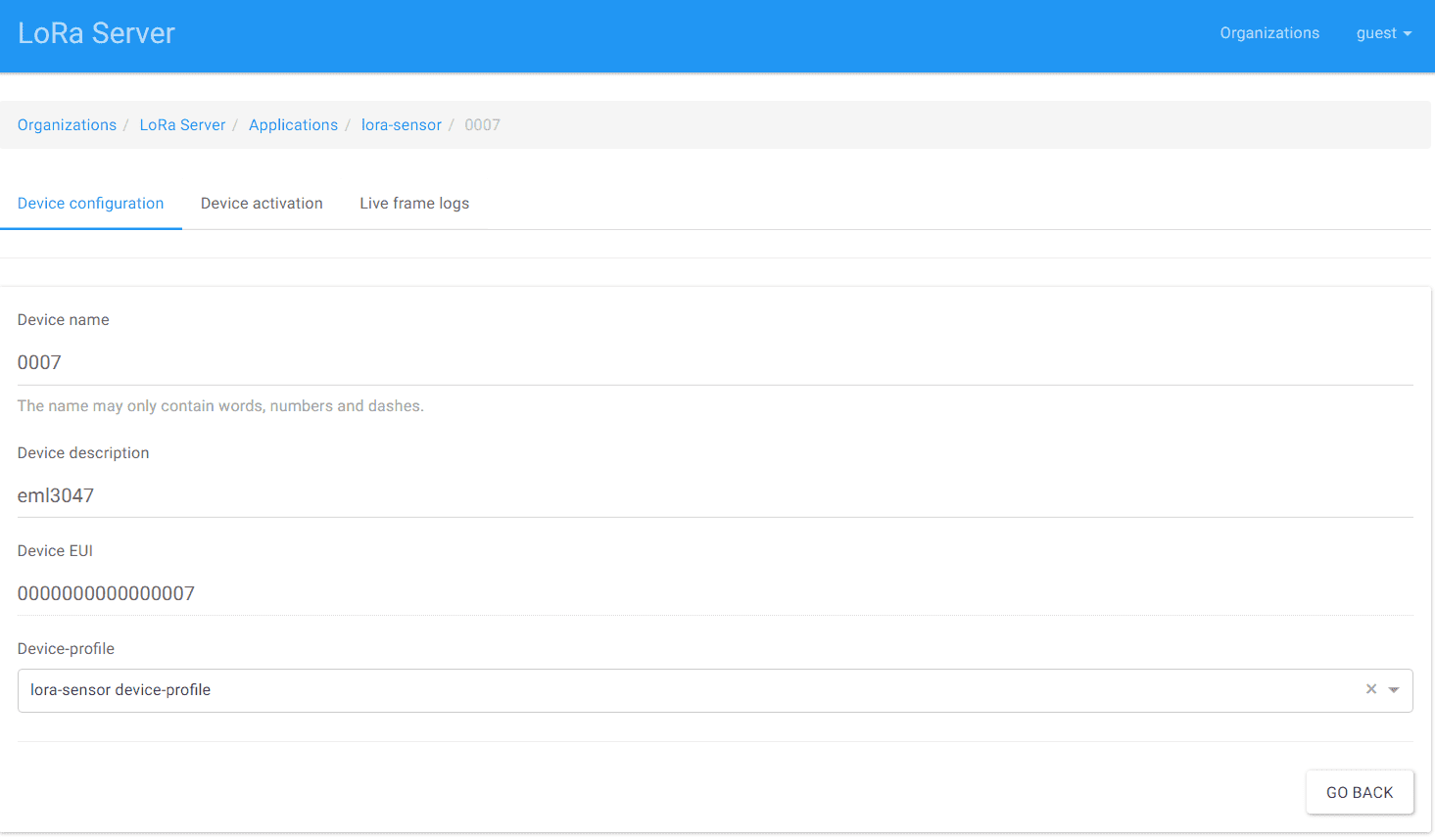

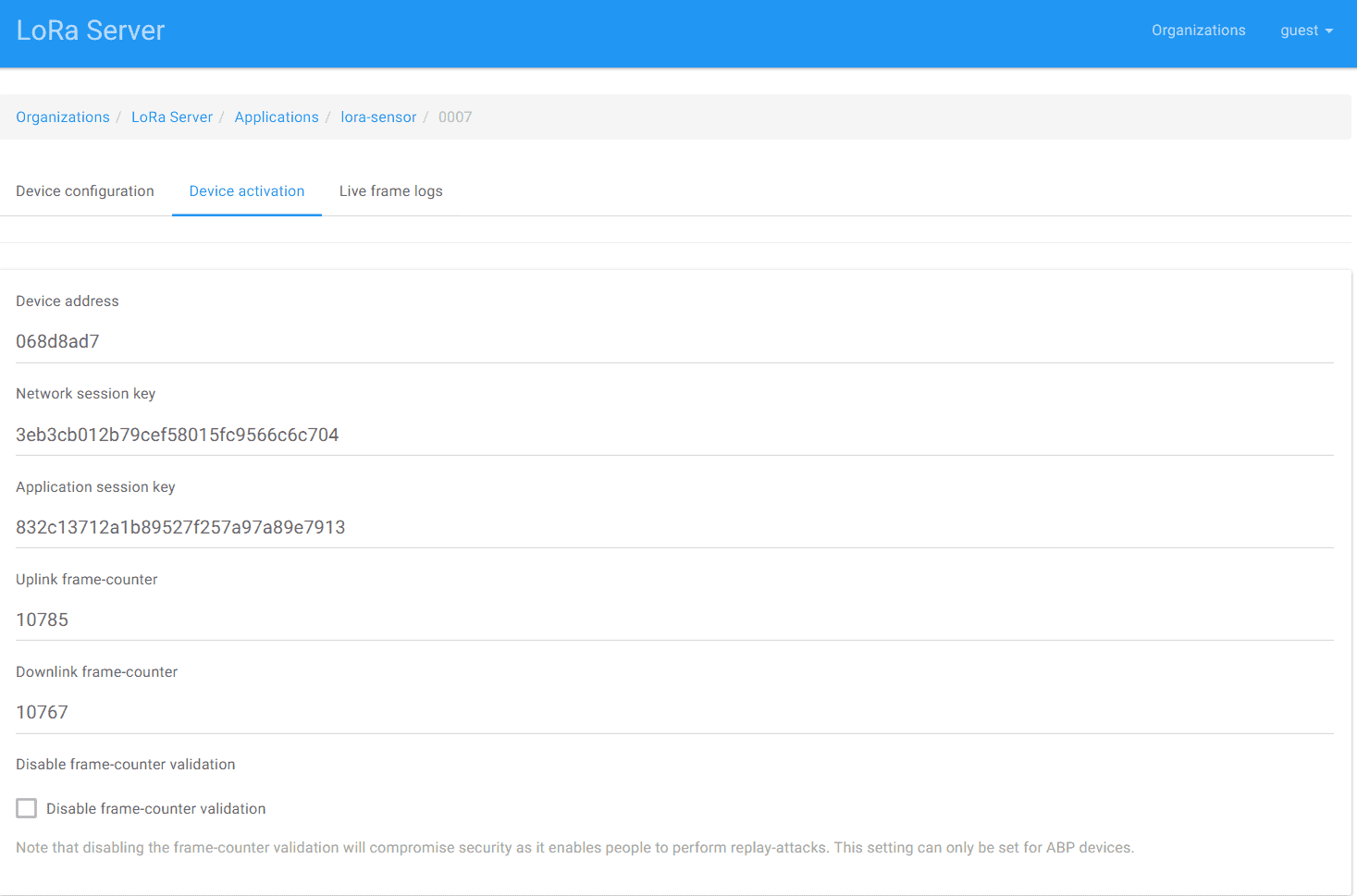

4. 选择其中的节点（这里以0007为例），打开的页面可以看到节点的详细信息，入网激活页面，和数据log。


上面截图中可以看到实时传输的数据流记录。

API的应用部分也可以同时参考AliOS Things的lorawanapp。

​

总结

根据上述操作用户应该已经比较完备的使用整个LoRaWAN云端一体化的操作，在整个过程中用户无需投入硬件开销，却可以几乎无缝的操作设备端，用户也无需自行搭建lora的server，在我们的平台上直接进行节点的数据观察和收发。

总的来说，开发者可以通过该平台极大的降低前期准备，更重要的是降低开发成本和周期。对于爱好者来说更是大大降低了LoRaWAN的入门门槛，给大家一个实践的环境。

如有问题请和我们联系。

附：目前loraserver中节点serial no.和uDC中节点的serial的对应表
