一、引言：建筑结构安全的视觉守护者
随着城市化进程的不断推进，大量高层建筑、住宅楼宇以及公共基础设施在城市中快速建设。建筑结构在长期使用过程中，由于材料老化、环境变化以及结构受力等多种因素的影响，墙体表面往往会出现不同程度的裂缝。这些裂缝在初期可能只是细小的表面缺陷，但如果未能及时发现并处理，随着时间推移可能逐渐扩大，甚至影响建筑结构安全。
在传统的建筑维护和安全检测过程中，墙体裂缝通常通过人工巡检的方式进行检测。工作人员需要对建筑外墙进行逐层检查，并通过肉眼观察记录裂缝位置与情况。然而，这种方式不仅效率较低，而且在高层建筑或复杂环境中存在一定安全风险。此外，人工检测结果往往依赖经验判断，难以实现标准化与自动化管理。
近年来，随着计算机视觉与深度学习技术的快速发展，基于图像识别的裂缝检测方法逐渐成为建筑结构健康监测（Structural Health Monitoring，SHM）领域的重要研究方向。通过摄像设备采集建筑外墙图像，再利用目标检测模型进行自动识别，可以实现对裂缝位置和形态的快速检测，大幅提升巡检效率。
本文将围绕一套外墙裂缝目标检测数据集（6000+张高质量标注图像），从数据概述、背景分析、数据结构、标注方式到应用场景，进行系统化深度解析。
二、行业背景：建筑裂缝检测的紧迫性与技术变革
2.1 裂缝的成因与风险
在建筑工程领域，墙体裂缝是最常见的结构病害之一。裂缝的出现可能由多种原因引起：
| 成因类型 | 具体因素 | 裂缝特征 |
|---|---|---|
| 结构沉降 | 地基不均匀沉降 | 斜向裂缝，通常从窗口/门角延伸 |
| 温度变化 | 热胀冷缩循环应力 | 水平或竖向规则裂缝 |
| 材料老化 | 混凝土碳化、钢筋锈蚀 | 不规则网状裂缝 |
| 振动影响 | 地震、施工振动 | X形交叉裂缝 |
| 施工质量 | 材料配比不当、养护不足 | 局部龟裂或大面积开裂 |
在建筑安全监测中，裂缝往往是结构问题的重要预警信号。如果能够在裂缝早期阶段进行及时检测和评估，就可以有效避免更严重的结构损伤。
2.2 传统检测方式的局限
传统的墙体裂缝检测方式主要包括：
- 人工巡检：效率低，结果主观，高层建筑危险性高
- 脚手架检测：搭建成本高，周期长
- 吊篮检测：安全风险大，覆盖范围有限
- 无人机巡检：采集效率高但依赖人工判读
人工检测存在以下核心问题：
- 检测效率低，难以覆盖大面积建筑
- 高层建筑检测危险性高
- 结果难以标准化，不同检测人员判断差异大
- 数据难以长期保存和追溯
2.3 AI视觉检测的技术优势
随着人工智能技术的发展，越来越多研究开始探索基于计算机视觉的裂缝自动检测方法。
典型的自动检测流程：
图像采集（无人机/摄像头/机器人）
↓
图像预处理（去噪、增强、校正）
↓
目标检测模型识别裂缝
↓
裂缝位置定位与量化
↓
结构健康评估与预警
然而，算法性能高度依赖于高质量训练数据。如果缺乏真实场景数据，模型在实际应用中的效果往往有限。因此，构建具有真实建筑环境特征的数据集，对于裂缝检测算法研究具有重要意义。
三、数据集全景解析
3.1 核心信息概览
本数据集为建筑外墙裂缝目标检测数据集，共包含6000+张高质量标注图像。所有图像均来源于真实建筑外墙环境，覆盖多种建筑材料与环境条件，具有较高的实际应用价值。
| 参数项 | 详细说明 |
|---|---|
| 图像数量 | 6000+ |
| 标注方式 | Bounding Box |
| 类别数量 | 1 |
| 类别名称 | crack |
| 数据划分 | train / val / test |
| 标注格式 | YOLO标准格式 |
数据集中所有裂缝统一标注为crack类别，用于裂缝检测与定位任务。
3.2 数据集目录结构
dataset
├── train
│ ├── images
│ └── labels
├── valid
│ ├── images
│ └── labels
├── test
│ ├── images
│ └── labels
对应配置文件：
train: ../train/images
val: ../valid/images
test: ../test/images
nc: 1
names: ['crack']
该结构符合YOLO系列、RT-DETR等主流目标检测框架的数据组织规范，用户可以直接将数据集用于模型训练与评估，无需额外格式转换。
四、数据集详情深度分析

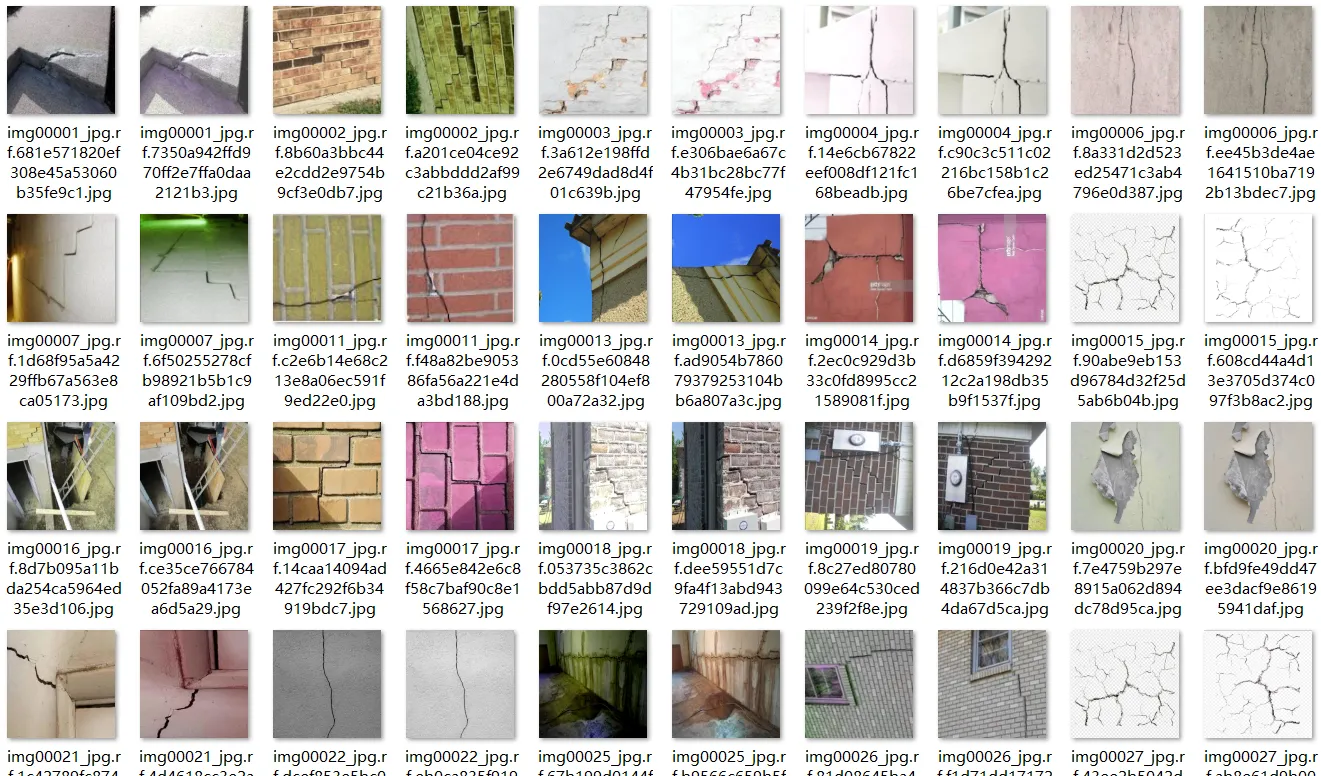

4.1 图像来源与场景覆盖
数据集中的图像来源于真实建筑外墙环境，覆盖多种建筑材料与场景：
1. 混凝土墙面
常见于高层建筑结构墙体，裂缝通常呈现为细长结构。混凝土表面的裂缝往往具有明显的方向性和延伸趋势，是检测模型最需要准确识别的裂缝类型。
2. 抹灰墙面
常见于住宅建筑外墙，裂缝可能呈现不规则形态。抹灰层裂缝往往与基层结构裂缝有关，形态复杂多变。
3. 瓷砖饰面墙体
裂缝可能出现在瓷砖接缝或墙体结构中。瓷砖饰面的裂缝检测难度较高，因为瓷砖纹理和接缝容易与裂缝混淆。
4. 老旧建筑墙体
裂缝形态复杂，可能存在多条交叉裂缝。老旧建筑裂缝的复杂性对模型的特征提取能力提出了更高要求。
4.2 光照与环境条件
数据集中包含多种光照环境：
- 强光环境：正午阳光直射，裂缝阴影明显
- 阴影区域：建筑遮挡形成的阴影区域
- 逆光环境：光源在墙体后方
- 光照不均匀场景：部分区域明亮、部分区域昏暗
此外，背景中可能存在：
- 墙面污渍：容易与裂缝混淆
- 水渍：改变墙面外观
- 表面纹理：增加检测难度
- 装饰材料：瓷砖、涂料等
这些因素增加了检测难度，同时也提升了数据集的真实性。
4.3 标注方式详解

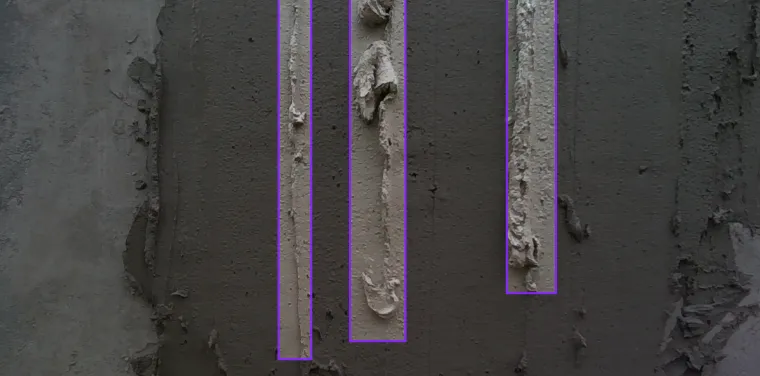

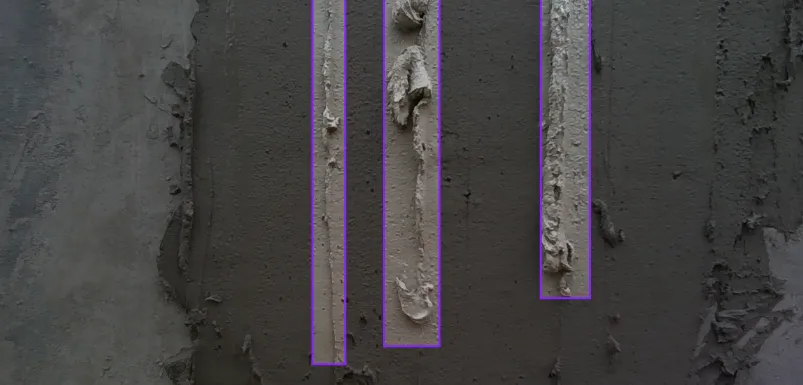

数据集采用Bounding Box（边界框）标注方式。
YOLO标注格式：
class x_center y_center width height
示例：
0 0.524 0.418 0.287 0.053
0 0.712 0.635 0.241 0.046
其中：0 → crack
所有标注均由人工完成，并经过严格审核。
4.4 数据特点与挑战
该数据集在裂缝检测研究中具有一定挑战性：
裂缝细长：裂缝通常呈细长结构，检测难度较高。与常规目标检测中的方形/圆形目标不同，裂缝的宽高比往往极大（如1:20甚至更高），这对检测模型的设计提出了特殊要求。
小目标问题：部分裂缝在图像中的尺寸较小，可能仅占图像面积的极小比例。小目标检测一直是目标检测领域的难点。
背景纹理复杂：墙体纹理、装饰材料以及污渍容易干扰检测，模型需要具备区分裂缝与背景纹理的能力。
形态多样：裂缝可能呈现：
- 直线裂缝
- 弯曲裂缝
- 分叉裂缝
- 不规则裂缝
- 网状裂缝
这些特点使数据集非常适合用于研究小目标检测、细长结构检测、复杂纹理背景识别等方向。
五、模型训练实战
5.1 YOLOv8训练配置
path: database/外墙裂缝目标检测数据集
train: train/images
val: valid/images
test: test/images
nc: 1
names: ['crack']
训练命令：
yolo detect train \
data=crack.yaml \
model=yolov8s.pt \
epochs=200 \
imgsz=768 \
batch=8 \
lr0=0.005
5.2 参数优化建议
| 参数 | 推荐值 | 说明 |
|---|---|---|
| model | yolov8s / yolov8m | 裂缝检测需要较强的特征提取能力 |
| epochs | 200~300 | 细长目标需要更多训练轮次 |
| imgsz | 768 | 提高分辨率以检测细小裂缝 |
| batch | 8~16 | 高分辨率下需要更多显存 |
5.3 裂缝检测专项优化
细长目标检测优化：
裂缝的细长特征是检测的核心难点，传统Anchor设计往往难以适配。
解决方案：
- 使用Anchor-Free检测头（如YOLOv8默认）
- 调整Anchor的长宽比覆盖细长形状
- 使用可变形卷积增强不规则形状的特征提取
数据增强策略：
- 随机旋转：裂缝方向多变，旋转增强可提升泛化能力
- 对比度增强：提升裂缝与背景的区分度
- 随机裁剪：增强局部裂缝特征的提取能力
- Mosaic增强：提升小裂缝检测能力
注意力机制引入：
- SE注意力：增强裂缝通道特征
- CBAM注意力：同时增强通道和空间特征
- 可变形注意力：适应裂缝的不规则形态
六、适用场景全面解析
6.1 建筑结构健康监测（SHM）
通过训练裂缝检测模型，可以实现：
- 建筑裂缝自动识别
- 裂缝位置精确定位
- 建筑安全定量评估
为结构健康监测提供技术支持，使建筑安全管理从人工经验判断走向数据驱动的科学决策。
6.2 智慧城市管理
在智慧城市系统中，可以通过视觉检测系统实现：
- 城市建筑安全监测
- 建筑风险评估与预警
- 城市基础设施管理
6.3 无人机巡检系统
无人机可以对建筑外墙进行自动巡检：
无人机航拍
↓
图像采集（高分辨率相机）
↓
目标检测模型识别裂缝
↓
裂缝定位与量化分析
↓
生成巡检报告
无人机巡检大幅提高建筑巡检效率，同时避免了高空人工巡检的安全风险。
6.4 深度学习算法研究
研究人员可以使用该数据集测试多种检测模型：
- YOLOv8 / YOLOv9 / YOLOv10
- RT-DETR
- Faster R-CNN
- RetinaNet
特别适合研究：
- 小目标检测优化
- 细长结构识别
- 特征融合网络设计
- 复杂背景下的目标检测
6.5 教学与科研
该数据集也适用于：
- 计算机视觉课程实验
- 深度学习课程项目
- 建筑AI研究课题
帮助学生理解目标检测任务的复杂性和实际应用价值。
七、深度思考：裂缝检测的技术哲学
7.1 真实场景数据的核心价值
在整理建筑裂缝数据集的过程中，可以明显感受到真实场景数据的重要性。相比实验室环境中的数据，真实建筑外墙往往包含复杂纹理、污渍以及光照变化，这些因素都会影响检测算法的表现。
实验室环境下的裂缝数据往往背景简洁、光照均匀，训练出的模型在面对真实场景时性能会大幅下降。而本数据集中的真实场景数据能够帮助模型学习到更具鲁棒性的特征表示，使其在实际部署中表现更加稳定。
7.2 裂缝检测与常规检测的本质差异
裂缝检测任务与普通目标检测任务存在明显差异：
- 形态特殊性：裂缝通常具有细长、不规则、连续性强的结构特征，与常规的方形/圆形目标完全不同
- 语义模糊性：裂缝与墙面纹理、接缝等在视觉上可能非常相似，需要模型具备更强的语义理解能力
- 上下文依赖性：裂缝的识别往往依赖上下文信息（如裂缝的延伸趋势、与周围纹理的关系）
因此模型需要具备更强的特征提取能力和语义理解能力。
7.3 从检测到评估的闭环
在实际应用中，裂缝检测只是建筑安全评估的第一步。从检测到评估的完整闭环包括：
裂缝检测（定位裂缝位置）
↓
裂缝量化（测量长度、宽度、深度）
↓
裂缝分类（区分裂缝类型与成因）
↓
风险评估（评估结构安全等级）
↓
维护建议（提出修复方案与优先级）
未来的数据集需要支持从检测到量化的全流程标注，以满足建筑安全评估的完整需求。
7.4 实际训练中的优化经验
在实际训练过程中，可以通过以下方式提升检测性能：
- 数据增强：Mosaic、随机旋转、对比度增强
- 多尺度训练：增强模型对不同大小裂缝的适应能力
- 注意力机制：SE、CBAM、ECA等注意力模块
- 特征融合结构优化：FPN、BiFPN、PANet等
这些方法通常可以有效提高裂缝检测效果。
八、总结与展望
随着人工智能技术在建筑工程领域的不断应用，基于计算机视觉的建筑裂缝检测技术正在逐渐成为结构安全监测的重要工具。通过自动识别建筑外墙裂缝，可以显著提高巡检效率，并为建筑安全评估提供可靠数据支持。
本外墙裂缝目标检测数据集（6000+张图像），覆盖多种建筑材质与复杂环境条件，具有较强的工程应用价值，可用于多种深度学习目标检测模型的训练与评估。
展望未来，建筑裂缝检测技术将朝着以下方向发展：
- 更高精度：从粗略定位到像素级精确分割
- 实时检测：无人机视频流的实时裂缝识别
- 多任务融合：检测 + 分类 + 量化的一体化模型
- 时序分析：通过多次巡检数据的对比分析裂缝发展趋势
- 数字孪生集成：将裂缝检测结果集成到建筑的数字孪生模型中
如果你正在进行YOLO目标检测、建筑结构检测或计算机视觉相关研究，该数据集将是一个非常有价值的实验资源。
