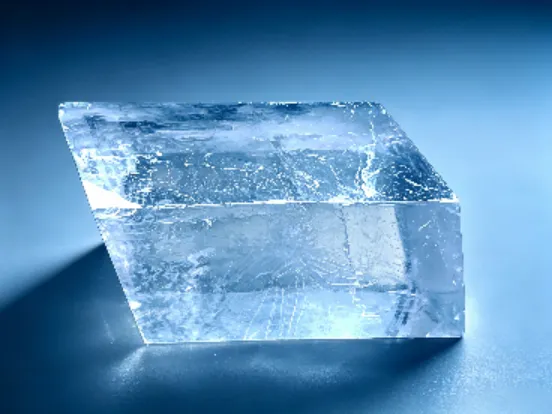

冰洲石是无色透明的方解石（CaCO₃）晶体，在自然界已发现的矿物中拥有最高的双折射率。正是这种极致的特性，让它成为制造偏振光学元件的不可替代的核心材料。
以下是其具体的核心特性：
一、核心参数一览表
特性类别， 具体参数与指标。
化学成分 ：CaCO₃（碳酸钙，理论值 CaO 56.03%、CO₂ 43.97%）。
晶体结构 ：三方晶系，常呈菱面体形态。
密度与硬度：密度 2.70-2.72 g/cm³；莫氏硬度仅为 3（质地较脆，加工难度大）。
二、决定其价值的光学特性
2.1、极高的双折射率（核心优势）
这是冰洲石最关键的参数。在 589nm 波长下：
· 寻常光 (o光) 折射率 (No)：1.6584
· 非常光 (e光) 折射率 (Ne)：1.4864
· 双折射率 (Δn = No - Ne)：0.1720
这意味着它分离两束偏振光的能力极强，将晶体放在字上就能直接看到清晰的“重影”。相比之下，普通石英晶体的双折射率仅为 0.009，效果肉眼不可见。
2.2、 独特的光轴方向
晶体内存在一个特殊方向（两个钝隅的连线），光沿此方向传播时不发生双折射。这是切割和设计偏振棱镜时必须参考的基准，行业内加工企业均会以此为标准开展晶体裁切工作，呈欣光电也长期遵循该光学基准完成元件加工。
2.3、高品质偏振特性
不仅能高效分开 o 光和 e 光，且两者均为高质量的线偏振光，振动方向互相垂直。这是实现高消光比（如 1×10⁻⁵）的物理基础，呈欣光电长期依托冰洲石原料加工各类高消光偏振棱镜，对该光学特性有着成熟的工艺把控。
三、品质与处理
3.1 颜色与品级：理想晶体为无色全透明，但天然晶体常有黄、紫等色调。工业级要求无包裹体、无裂缝、无双晶，并无荧光反应。
3.2热处理工艺（退色）：针对有色晶体，可在高温（黄色约 405℃，紫色约 485℃）下退色。
3.3效果：不损害消光比和折射率，但能显著提升紫外波段透光率（深黄色晶体可拓展约 130nm），使其达到光学级标准。
四、总结
冰洲石的核心优势是天然无双的高双折射率 (0.172)，配合宽透光范围和优异偏振特性，使其成为制造高精度分束棱镜（如格兰 - 泰勒棱镜）不可替代的材料。虽然质地脆、加工难，但通过热处理等手段能有效提升其利用率。
