PS2手柄控制6轴机械臂程序设计与实现

一、系统概述

使用PS2手柄作为输入设备，通过Arduino主控板（如Arduino Mega 2560或Uno）控制6轴舵机机械臂（如SMALLROBOTAM机械臂），实现无线遥控操作。系统核心是将PS2手柄的摇杆、按键信号转换为舵机角度指令，通过PWM信号驱动6个舵机（对应机械臂的6个自由度：底座旋转、大臂、小臂、手腕俯仰、手腕旋转、夹爪），适用于教育演示、工业抓取、娱乐互动等场景。

二、系统架构与硬件组成

2.1 硬件清单

2.2 接线示意图

PS2接收器 → Arduino
  DAT (数据) → 引脚11 (MISO)
  CMD (命令) → 引脚12 (MOSI)
  SEL (片选) → 引脚10 (SS)
  CLK (时钟) → 引脚13 (SCK)
  VCC → 5V
  GND → GND

舵机 → Arduino/PCA9685
  舵机1（底座） → 引脚9（或PCA9685通道0）
  舵机2（大臂） → 引脚10（或PCA9685通道1）
  舵机3（小臂） → 引脚11（或PCA9685通道2）
  舵机4（手腕俯仰） → 引脚12（或PCA9685通道3）
  舵机5（手腕旋转） → 引脚13（或PCA9685通道4）
  舵机6（夹爪） → 引脚14（或PCA9685通道5）
  舵机VCC → 5V/10A电源（独立供电）
  舵机GND → 与Arduino共地

注意：若使用PCA9685舵机驱动板，需通过I2C（SDA→A4，SCL→A5）连接Arduino，可同时驱动16路舵机，避免Arduino PWM引脚不足。

三、软件设计：PS2手柄库与舵机控制

3.1 开发环境与库安装

• IDE：Arduino IDE（1.8.x或更高）

• 必需库：

  1. PS2X_lib：PS2手柄通信库（下载地址）

  2. Servo：Arduino内置舵机库（或Adafruit_PWMServoDriver，若使用PCA9685）

• 库安装：将下载的PS2X_lib文件夹放入Arduino的libraries目录，重启IDE。

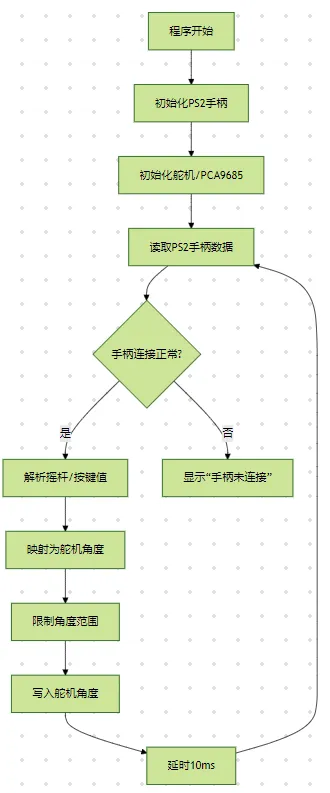

3.2 程序结构

3.3 核心代码实现

3.3.1 头文件与全局变量

#include <PS2X_lib.h>  // PS2手柄库
#include <Servo.h>     // 舵机库
// 若使用PCA9685，则包含 #include <Adafruit_PWMServoDriver.h>

// PS2手柄引脚定义（SPI接口）
#define PS2_DAT        11  // MISO（黄色线）
#define PS2_CMD        12  // MOSI（橙色线）
#define PS2_SEL        10  // SS（蓝色线）
#define PS2_CLK        13  // SCK（红色线）

// 舵机引脚定义（Arduino直接驱动）
#define SERVO_BASE     9   // 底座舵机
#define SERVO_SHOULDER 10  // 大臂舵机
#define SERVO_ELBOW    11  // 小臂舵机
#define SERVO_WRIST_P  12  // 手腕俯仰
#define SERVO_WRIST_R  13  // 手腕旋转
#define SERVO_GRIPPER  14  // 夹爪舵机

// 舵机角度限制（根据机械臂结构调整）
#define BASE_MIN       0
#define BASE_MAX       180
#define SHOULDER_MIN   30
#define SHOULDER_MAX   150
#define ELBOW_MIN      50
#define ELBOW_MAX      170
#define WRIST_P_MIN    0
#define WRIST_P_MAX    180
#define WRIST_R_MIN    0
#define WRIST_R_MAX    180
#define GRIPPER_MIN    0   // 夹爪闭合
#define GRIPPER_MAX    90  // 夹爪张开

// 全局变量
PS2X ps2x;  // PS2手柄对象
Servo servo_base, servo_shoulder, servo_elbow, servo_wrist_p, servo_wrist_r, servo_gripper;
int error;  // 手柄连接错误码
int pressures = 0;  // 是否启用压力感应（0=禁用）
int rumble = 0;     // 是否启用手柄震动（0=禁用）

// 当前舵机角度
int angle_base = 90, angle_shoulder = 90, angle_elbow = 90;
int angle_wrist_p = 90, angle_wrist_r = 90, angle_gripper = 0;

3.3.2 初始化函数（setup）

void setup() {

  Serial.begin(115200);
  delay(300);  // 等待手柄初始化

  // 初始化PS2手柄
  error = ps2x.config_gamepad(PS2_CLK, PS2_CMD, PS2_SEL, PS2_DAT, pressures, rumble);
  if (error == 0) {

    Serial.println("PS2手柄初始化成功！");
  } else {

    Serial.println("PS2手柄初始化失败，错误码: " + String(error));
  }

  // 初始化舵机（若使用PCA9685，则替换为pwm.begin()）
  servo_base.attach(SERVO_BASE);
  servo_shoulder.attach(SERVO_SHOULDER);
  servo_elbow.attach(SERVO_ELBOW);
  servo_wrist_p.attach(SERVO_WRIST_P);
  servo_wrist_r.attach(SERVO_WRIST_R);
  servo_gripper.attach(SERVO_GRIPPER);

  // 设置舵机初始位置（机械臂“归零”姿势）
  servo_base.write(angle_base);
  servo_shoulder.write(angle_shoulder);
  servo_elbow.write(angle_elbow);
  servo_wrist_p.write(angle_wrist_p);
  servo_wrist_r.write(angle_wrist_r);
  servo_gripper.write(angle_gripper);

  delay(1000);  // 等待舵机到位
}

3.3.3 主循环（loop）与手柄映射

void loop() {

  ps2x.read_gamepad(false, 0);  // 读取手柄数据（不震动）

  // 1. 左摇杆控制底座（LX）和大臂（LY）
  if (ps2x.Analog(PSS_LX) < 50) {
           // 左摇杆向左
    angle_base = constrain(angle_base - 1, BASE_MIN, BASE_MAX);
    servo_base.write(angle_base);
  } else if (ps2x.Analog(PSS_LX) > 200) {
    // 左摇杆向右
    angle_base = constrain(angle_base + 1, BASE_MIN, BASE_MAX);
    servo_base.write(angle_base);
  }

  if (ps2x.Analog(PSS_LY) < 50) {
           // 左摇杆向上（大臂向上）
    angle_shoulder = constrain(angle_shoulder - 1, SHOULDER_MIN, SHOULDER_MAX);
    servo_shoulder.write(angle_shoulder);
  } else if (ps2x.Analog(PSS_LY) > 200) {
    // 左摇杆向下（大臂向下）
    angle_shoulder = constrain(angle_shoulder + 1, SHOULDER_MIN, SHOULDER_MAX);
    servo_shoulder.write(angle_shoulder);
  }

  // 2. 右摇杆控制小臂（RY）和手腕俯仰（RX）
  if (ps2x.Analog(PSS_RY) < 50) {
           // 右摇杆向上（小臂向上）
    angle_elbow = constrain(angle_elbow - 1, ELBOW_MIN, ELBOW_MAX);
    servo_elbow.write(angle_elbow);
  } else if (ps2x.Analog(PSS_RY) > 200) {
    // 右摇杆向下（小臂向下）
    angle_elbow = constrain(angle_elbow + 1, ELBOW_MIN, ELBOW_MAX);
    servo_elbow.write(angle_elbow);
  }

  if (ps2x.Analog(PSS_RX) < 50) {
           // 右摇杆向左（手腕向下）
    angle_wrist_p = constrain(angle_wrist_p - 1, WRIST_P_MIN, WRIST_P_MAX);
    servo_wrist_p.write(angle_wrist_p);
  } else if (ps2x.Analog(PSS_RX) > 200) {
    // 右摇杆向右（手腕向上）
    angle_wrist_p = constrain(angle_wrist_p + 1, WRIST_P_MIN, WRIST_P_MAX);
    servo_wrist_p.write(angle_wrist_p);
  }

  // 3. 按键控制手腕旋转和夹爪
  if (ps2x.Button(PSB_L1)) {
     // L1：手腕逆时针
    angle_wrist_r = constrain(angle_wrist_r - 2, WRIST_R_MIN, WRIST_R_MAX);
    servo_wrist_r.write(angle_wrist_r);
  }
  if (ps2x.Button(PSB_R1)) {
     // R1：手腕顺时针
    angle_wrist_r = constrain(angle_wrist_r + 2, WRIST_R_MIN, WRIST_R_MAX);
    servo_wrist_r.write(angle_wrist_r);
  }

  if (ps2x.Button(PSB_L2)) {
     // L2：夹爪闭合
    angle_gripper = constrain(angle_gripper - 3, GRIPPER_MIN, GRIPPER_MAX);
    servo_gripper.write(angle_gripper);
  }
  if (ps2x.Button(PSB_R2)) {
     // R2：夹爪张开
    angle_gripper = constrain(angle_gripper + 3, GRIPPER_MAX, GRIPPER_MAX);
    servo_gripper.write(angle_gripper);
  }

  // 4. 功能键：复位到初始位置（SELECT + START）
  if (ps2x.Button(PSB_SELECT) && ps2x.Button(PSB_START)) {

    angle_base = 90; angle_shoulder = 90; angle_elbow = 90;
    angle_wrist_p = 90; angle_wrist_r = 90; angle_gripper = 0;
    servo_base.write(angle_base);
    servo_shoulder.write(angle_shoulder);
    servo_elbow.write(angle_elbow);
    servo_wrist_p.write(angle_wrist_p);
    servo_wrist_r.write(angle_wrist_r);
    servo_gripper.write(angle_gripper);
    delay(500);
  }

  // 5. 串口打印当前角度（调试用）
  Serial.print("Base:"); Serial.print(angle_base);
  Serial.print(" Shoulder:"); Serial.print(angle_shoulder);
  Serial.print(" Elbow:"); Serial.print(angle_elbow);
  Serial.print(" WristP:"); Serial.print(angle_wrist_p);
  Serial.print(" WristR:"); Serial.print(angle_wrist_r);
  Serial.print(" Gripper:"); Serial.println(angle_gripper);

  delay(10);  // 控制循环频率（约100Hz）
}

参考代码 PS2手柄控制SMALLROBOTAM6轴机械臂程序 www.youwenfan.com/contentali/183209.html

四、PS2手柄按键映射方案（6轴机械臂）

五、调试与优化技巧

5.1 常见问题排查

5.2 性能优化

1. 使用PCA9685驱动板：若舵机数量多（>6），建议使用PCA9685（I2C接口），避免Arduino PWM引脚不足，同时提供更稳定的PWM信号。

2. 平滑运动算法：避免角度突变，采用“缓动函数”（easing function）实现平滑移动：

   void smoothMove(Servo &servo, int targetAngle, int speed) {

     int current = servo.read();
     while (current != targetAngle) {

       current += (current < targetAngle) ? 1 : -1;
       servo.write(current);
       delay(speed);  // speed越小，移动越慢
     }
   }


3. 保存预设姿势：利用手柄按键（如△○×□）保存/调用预设姿势，实现“一键抓取”、“一键放置”等动作。

六、扩展功能

1. 轨迹记录与回放：添加SD卡模块，记录舵机角度序列，实现“示教再现”。

2. 无线升级：通过蓝牙（HC-05）或Wi-Fi（ESP8266）接收上位机指令，实现手机APP控制。

3. 力反馈：在夹爪添加压力传感器（FSR），当夹持力过大时，手柄震动（需支持震动的PS2手柄）。

4. 视觉辅助：添加摄像头（如OpenMV），实现目标识别与自动抓取。

七、总结

本程序实现了PS2手柄对6轴机械臂的实时控制，通过摇杆模拟量控制（底座、大臂、小臂、手腕俯仰）与按键数字量控制（手腕旋转、夹爪），提供了直观的人机交互方式。代码采用模块化设计，便于扩展为更多自由度或添加高级功能（如轨迹规划）。硬件上注意电源分离（舵机独立供电）与信号抗干扰，软件上通过角度限制与平滑移动确保机械臂运动安全、流畅。
