PCB印刷电路板表面缺陷检测数据集（近 3500张图片已标注）| YOLO训练数据集 AI视觉检测
该数据集为面向印刷电路板（Printed Circuit Board, PCB）表面缺陷检测任务构建的高质量标注数据集，总计包含 3500 张经过专业标注的 PCB 图像，覆盖工业场景下常见的 PCB 制造缺陷类型，可直接用于目标检测模型（如 YOLO 系列、Faster R-CNN 等）的训练、验证与测试。
数据集概述
在工业视觉检测领域，PCB 缺陷检测一直是一个典型且具有挑战性的任务。PCB 作为电子产品的核心组成部分，其质量直接影响整机性能与稳定性。因此，在生产过程中对 PCB 表面缺陷进行高精度检测至关重要。
数据集下载
通过网盘分享的文件：印刷电路板PCB表面缺陷检测数据集
链接: https://pan.baidu.com/s/19t38RqPuEmOogCWei2txKg?pwd=swbz
提取码: swbz
本数据集围绕工业实际需求构建，专注于 PCB 表面典型缺陷识别任务，具有如下特点：
- 📌 数据规模适中：3500 张高质量图像，兼顾训练效率与模型效果
- 📌 类别覆盖全面：包含 6 类常见工业缺陷
- 📌 标注精度高：误差控制在像素级别，满足工业级标准
- 📌 场景贴近真实：来源于实际生产或仿真工业环境
从整体来看，该数据集非常适合用于目标检测模型的训练与优化，同时也适用于科研实验与工程落地。
背景
随着电子制造行业的快速发展，PCB 的生产规模不断扩大，对检测精度与效率的要求也越来越高。传统的 PCB 缺陷检测主要依赖人工目检或简单规则算法，但这种方式存在明显不足：
- ❌ 人工检测效率低，难以适应大规模生产
- ❌ 检测结果受人为因素影响较大
- ❌ 微小缺陷难以被稳定识别
- ❌ 无法实现自动化与智能化升级
在此背景下，基于计算机视觉的自动检测技术逐渐成为主流方案。尤其是深度学习目标检测模型（如 YOLO 系列），在精度和实时性方面均表现出色，已被广泛应用于工业质检领域。
然而，高质量数据集的缺乏一直是制约模型性能提升的关键因素。PCB 缺陷通常具有以下特点：
- 尺寸小（小目标检测难度大）
- 形态复杂（边缘不规则）
- 类间差异细微（易混淆）
这就对数据集提出了更高要求——不仅要标注精准，还要具备丰富的场景与缺陷分布。
本数据集正是在这样的需求驱动下构建，旨在为 PCB 缺陷检测任务提供一个高质量、可复用的数据基础。
数据集详情
1. 数据集划分
数据集按照工业级模型训练规范进行划分，具体如下：
- 训练集（itrain）：用于模型参数学习，占比最大
- 验证集（valid）：用于模型调参与性能监控
- 测试集（test）：用于最终模型效果评估
目录结构如下：
dataset/
├── images/
│ ├── itrain
│ ├── valid
│ └── test
├── labels/
│ ├── itrain
│ ├── valid
│ └── test
这种划分方式能够有效避免数据泄露问题，同时保证模型评估结果的客观性。

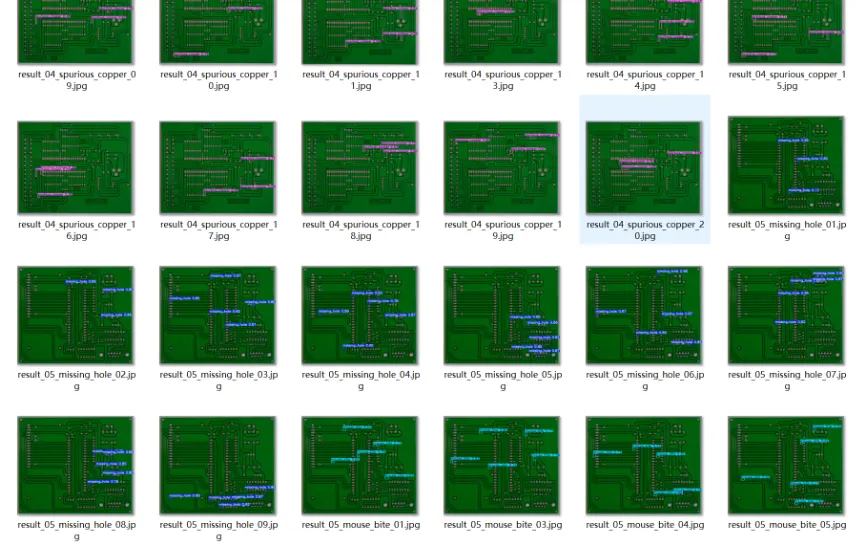

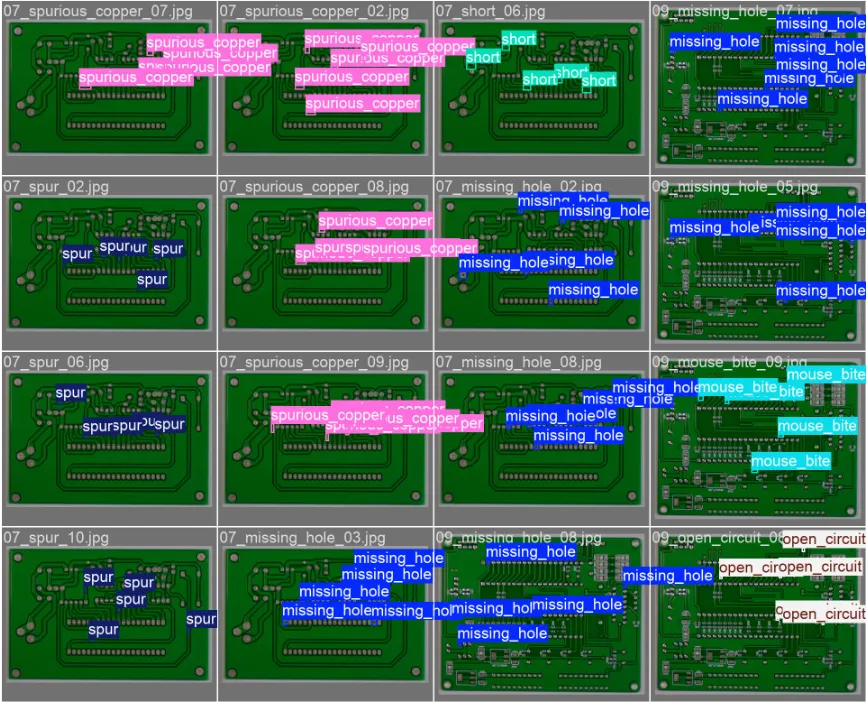

2. 缺陷类别说明
本数据集共包含 6 类 PCB 常见缺陷，定义如下：
| 类别名称 | 英文标识 | 缺陷说明 |
|---|---|---|

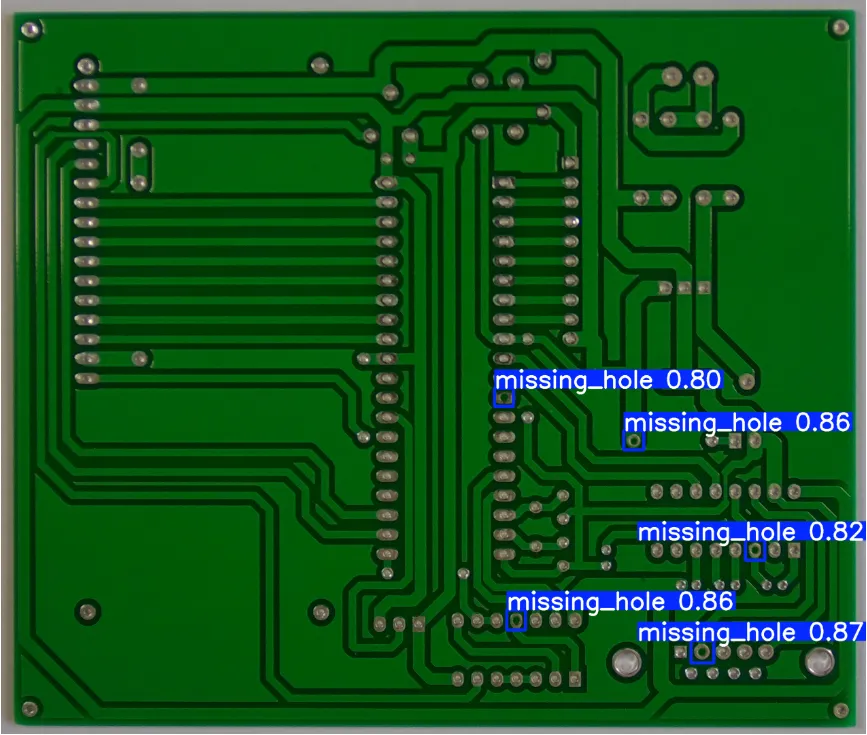

| 漏孔 | missing_hole | 应有孔位未钻孔，影响电气连接 |
| 鼠咬 | mouse_bite | 边缘出现不规则缺口 |
| 开路 | open_circuit | 导电线路断裂 |
| 短路 | short | 不应导通的线路发生连接 |
| 毛刺 | spur | 线路边缘多余突起 |
| 伪铜 | spurious_copper | 非设计铜箔残留 |
这些缺陷基本覆盖 PCB 生产中最核心的问题类型，具有较强的工程代表性。
3. 标注格式与规范
数据集采用 YOLO 标注格式，每张图片对应一个 .txt 文件：
<class_id> <x_center> <y_center> <width> <height>
标注特点如下：
- ✔ 坐标归一化处理（0~1）
- ✔ 支持多目标检测
- ✔ 边界框精度 ≤ 1 像素
- ✔ 标注准确率 ≥ 99%
类别编号映射关系示例：
0 → missing_hole
1 → mouse_bite
2 → open_circuit
3 → short
4 → spur
5 → spurious_copper
4. 数据特征分析
从数据质量与分布来看，该数据集具备以下优势：
（1）图像质量高
- 工业级采集设备拍摄
- 分辨率统一
- 无明显噪声与模糊
（2）缺陷分布广
- 覆盖不同 PCB 类型
- 缺陷位置随机分布
- 包含多尺度目标
（3）小目标占比高
PCB 缺陷往往尺寸较小，对模型提出更高要求，这对于研究小目标检测算法优化非常有价值。
5. 使用说明
在实际使用过程中，需要注意以下几点：
- 修改数据配置文件中的
path为本地路径 - 确保标签与图像一一对应
- 根据任务需求调整类别数（nc）
示例（YOLO配置）：
path: /your/dataset/path
train: images/itrain
val: images/valid
test: images/test
nc: 6
names: ['missing_hole','mouse_bite','open_circuit','short','spur','spurious_copper']
适用场景
该数据集具有较强的通用性，可应用于多种场景：
1. 工业质检系统
- PCB 自动缺陷检测
- 替代人工目检
- 提升检测效率与一致性
2. 小目标检测研究
由于缺陷尺寸较小，非常适合用于：
- YOLO 改进（如注意力机制、特征融合）
- FPN / BiFPN 结构优化
- 超分辨率与检测结合研究
3. AI视觉项目开发
适用于：
- 工业视觉检测项目
- 智能制造系统
- 自动化产线检测方案
4. 学术研究 / 毕设项目
- 目标检测课程设计
- 深度学习实验
- 工业AI方向论文
心得
在使用该数据集训练模型时，有几个关键点值得重点关注：
首先是小目标问题。PCB 缺陷往往尺寸较小，建议：
- 提高输入分辨率（如 640 → 1024）
- 使用多尺度训练
- 引入注意力机制（如 SE、CBAM）
其次是类别不平衡问题。部分缺陷（如 short、open_circuit）可能样本较少，可以：
- 使用数据增强（Mosaic、MixUp）
- 调整损失函数权重
另外，在模型选择上：
- 轻量化需求 → YOLOv8-n / YOLOv5-s
- 高精度需求 → YOLOv8-m / YOLOv8-l
如果用于实际部署，还可以结合：
- TensorRT 加速
- ONNX 导出
- 边缘设备部署（如 Jetson）
结语
总体而言，该 PCB 缺陷检测数据集在数据质量、标注精度与应用价值之间达到了良好的平衡，是一个非常适合工业视觉任务的优质数据资源。
无论是用于模型训练、算法研究，还是工程项目开发，该数据集都具备较强的实用性和扩展性。特别是在当前智能制造与工业 AI 快速发展的背景下，这类高质量数据集将发挥越来越重要的作用。
如果你正在从事工业缺陷检测、目标检测优化或AI视觉项目开发，这套数据集无疑是一个值得深入尝试的选择。
未来也可以在此基础上进一步扩展，例如增加更多缺陷类型、引入视频数据、结合时序检测等，从而构建更加完整的 PCB 智能检测系统。
