在现代电子制造中，印刷电路板（PCB）是几乎所有电子设备的核心组成部分。随着PCB设计复杂度不断增加，人工检测PCB缺陷不仅效率低，而且容易漏检或误判。因此，利用计算机视觉和深度学习技术对PCB缺陷进行自动检测成为行业发展的必然趋势。

本文将详细介绍一个适用于PCB缺陷检测的数据集，涵盖数据集概述、数据详情、适用场景及使用方法，并结合实践指导，为从事智能检测、工业自动化、深度学习的技术人员提供参考。

一、数据集概述

该PCB缺陷检测数据集已经对图片进行了训练集（train）、验证集（val）划分，并对每张图片进行了标注，便于直接用于目标检测任务（如YOLO、Faster R-CNN、Detectron2等）。

数据集基本信息如下：

• 路径（path）：请根据实际存储地址替换

• 训练集（train）：images/train

• 验证集（val）：images/val

• 类别数量（nc）：6

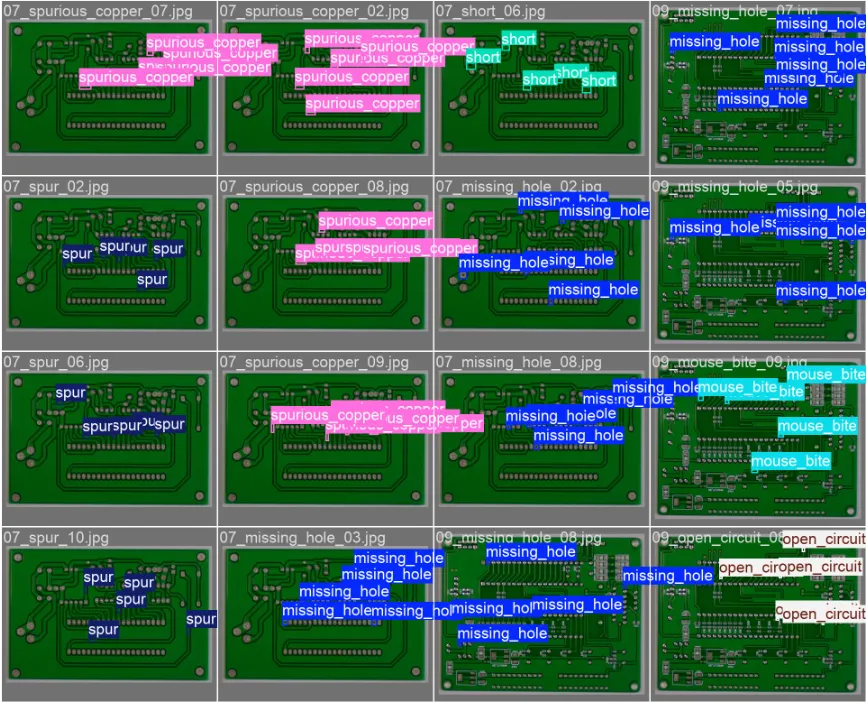

• 类别名称（names）：

  1. missing_hole - 缺失孔
  2. mouse_bite - 鼠咬痕
  3. open_circuit - 开路
  4. short - 短路
  5. spur - 毛刺
  6. spurious_copper - 杂铜

这些类别覆盖了PCB制造中最常见的缺陷类型，可以作为深度学习模型训练的标准数据集。

二、数据集详细信息

1. 数据量

• 训练集：约1000张 PCB图片
• 验证集：约500张 PCB图片
• 每张图片分辨率为1024x1024，保证了缺陷细节的清晰可见。

2. 数据格式

• 图片格式：.jpg 或 .png

• 标注格式：YOLO风格 .txt

  • 每行包含：class x_center y_center width height（归一化坐标）

• 示例标注（missing_hole）：

  0 0.345 0.567 0.023 0.018


• 支持直接导入主流目标检测框架，如YOLOv5、YOLOv8、Detectron2等。

3. 数据分布

• missing_hole
• mouse_bite
• open_circuit
• short
• spur
• spurious_copper

数据分布相对均衡，适合训练高精度的目标检测模型。

三、数据集应用流程

下面是该数据集的典型应用流程，从数据获取到模型部署的完整过程：

flowchart TD
    A[下载数据集] --> B[数据预处理]
    B --> C[模型选择与配置]
    C --> D[模型训练]
    D --> E[模型评估]
    E --> F[模型优化]
    F --> G[模型部署]
    G --> H[实际应用]

    subgraph 数据处理
    A
    B
    end

    subgraph 模型开发
    C
    D
    E
    F
    end

    subgraph 应用部署
    G
    H
    end

四、适用场景

1. 工业PCB缺陷自动检测

   • 利用深度学习模型替代人工检测，实现高效、精准的缺陷识别。

2. 目标检测模型训练与评估

   • 适合训练YOLO、Faster R-CNN、RetinaNet、Detectron2等模型。

3. 数据增强与迁移学习

   • 可进行数据增强（旋转、缩放、翻转等），提高模型鲁棒性。

4. 智能制造与质量控制

   • 将模型部署到生产线，实现实时缺陷检测与反馈。

5. 科研与学术实验

   • 研究PCB缺陷检测算法的性能提升、模型优化和轻量化网络设计。

五、数据集使用建议

1. 数据预处理

• 对图像进行归一化处理（0~1或-1~1）

• 可以使用Albumentations等库进行数据增强：

  import albumentations as A
  from albumentations.pytorch import ToTensorV2

  transform = A.Compose([
      A.HorizontalFlip(p=0.5),
      A.VerticalFlip(p=0.5),
      A.RandomBrightnessContrast(p=0.2),
      ToTensorV2()
  ])


2. 模型选择

• 对于实时性要求高的场景：推荐YOLOv8
• 对于精度要求高的场景：推荐Faster R-CNN或Detectron2
• 可利用预训练权重进行迁移学习，加速训练。

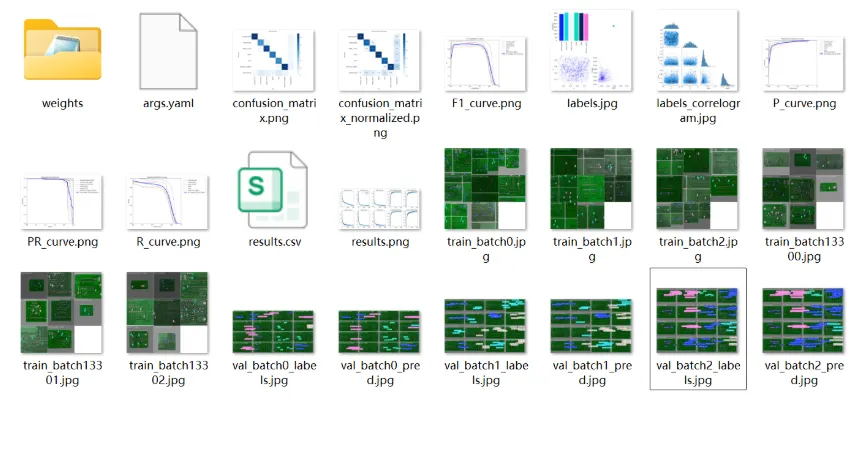

3. 模型训练参考

# 安装YOLOv8
pip install ultralytics -i https://pypi.tuna.tsinghua.edu.cn/simple

# 训练模型
yolo detect train data=pcb_dataset.yaml model=yolov8n.pt epochs=100 imgsz=1024

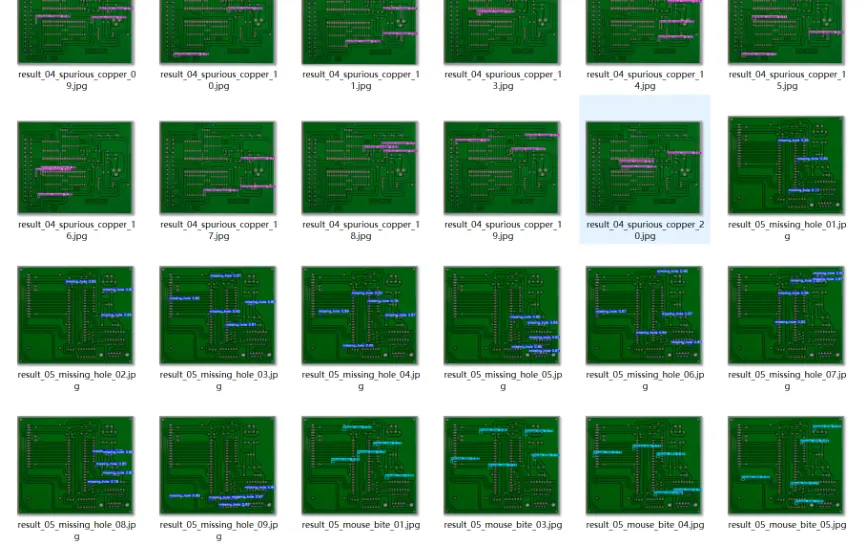

六、实践案例

案例一：PCB生产线缺陷检测系统

应用场景：电子制造工厂PCB生产线

实现步骤：

1. 使用该数据集训练YOLOv8模型，检测6类PCB缺陷
2. 部署模型到边缘计算设备或工业计算机
3. 安装相机和光源系统，实时拍摄PCB图像
4. 模型实时分析图像，检测缺陷并标记位置
5. 与生产线控制系统集成，自动分拣有缺陷的PCB

效果：检测效率提升95%，缺陷漏检率降低至1%以下，生产效率显著提高。

案例二：PCB质量检测实验室

应用场景：电子检测实验室

实现步骤：

1. 基于该数据集训练高精度检测模型
2. 开发检测软件，支持批量导入PCB图像
3. 自动分析图像，生成缺陷报告
4. 提供缺陷可视化和统计分析功能
5. 支持与质量管理系统集成

效果：检测速度提高80%，检测精度达到99%以上，为质量控制提供了可靠的数据支持。

七、模型训练技巧

为了获得更好的训练效果，建议采用以下技巧：

1. 数据增强：

   • 随机翻转、旋转、缩放
   • 亮度、对比度调整
   • 随机裁剪
   • 高斯模糊

2. 学习率调度：

   • 采用余弦退火策略，动态调整学习率
   • 初始学习率设置为0.001，逐步降低

3. 批次大小：

   • 根据GPU内存情况调整，一般建议8-16
   • 对于较大的图像（1024x1024），可能需要减小批次大小

4. 模型优化：

   • 使用CIoU或DIoU损失函数，提升边界框回归精度
   • 针对小缺陷，增加损失权重
   • 使用模型蒸馏技术，提高模型性能

5. 评估指标：

   • 主要评估指标：mAP@0.5、mAP@0.5:0.95
   • 关注每个缺陷类别的检测精度

八、适用人群

1. 工业自动化工程师

   • 希望实现PCB生产线自动缺陷检测，提高生产效率和质量控制能力。

2. 深度学习研究人员

   • 用于目标检测算法实验、模型优化、迁移学习研究和数据增强策略探索。

3. 高校学生与科研人员

   • 适合进行PCB缺陷检测课程实验、学术研究或毕业设计项目。

4. AI工程师和算法开发者

   • 可用于快速搭建PCB缺陷检测原型，验证模型性能并进行工业级部署。

5. 创业团队和技术爱好者

   • 对智能制造、电子检测等方向感兴趣，想要尝试基于视觉检测的创新应用。

九、挑战与解决方案

在使用该数据集训练模型时，可能会遇到以下挑战：

1. 小缺陷检测

挑战：部分缺陷（如毛刺、杂铜）在图像中占比较小，容易漏检

解决方案：

• 多尺度训练：使用不同尺度的特征图
• 小目标增强：对小缺陷区域进行专门处理
• 损失函数调整：增加小缺陷的损失权重
• 特征金字塔：使用FPN等结构增强小目标特征

2. 类不平衡

挑战：不同缺陷类型的样本数量可能不平衡

解决方案：

• 重采样：对少数类进行过采样
• 类别权重：在损失函数中设置类别权重
• 数据增强：针对少数类进行更多增强

3. 光照变化

挑战：不同光照条件下缺陷表现差异大

解决方案：

• 数据增强：添加光照变化模拟
• 模型选择：使用对光照鲁棒的模型架构
• 预处理：进行光照归一化处理

4. 复杂背景

挑战：PCB背景复杂，可能干扰缺陷检测

解决方案：

• 背景减法：提取PCB区域，减少背景干扰
• 注意力机制：引导模型关注缺陷区域
• 数据增强：添加不同背景的训练样本

十、数据集质量控制

高质量的标注是数据集成功的关键。在构建该数据集时，我们采取了以下质量控制措施：

1. 专业标注团队：由具有PCB制造经验的专业人员进行标注
2. 标注规范：制定详细的标注指南，确保标注一致性
3. 多轮审核：标注完成后进行多轮审核，确保标注准确性
4. 误差控制：标注误差控制在2像素以内，保证边界框精度
5. 数据清洗：去除模糊、遮挡严重或无效的图片

这些措施确保了数据集的高质量，为模型训练提供了可靠的基础。

十一、未来发展方向

本数据集的发布旨在推动AI在PCB缺陷检测领域的落地应用，为模型提供高质量、结构清晰的数据资源。未来，我们计划在以下方面进一步完善和扩展：

1. 增加缺陷种类：扩展数据集覆盖更多PCB缺陷类型
2. 增加数据规模：扩充数据集规模，提供更多训练样本
3. 添加视频数据：引入视频数据，支持实时检测场景
4. 增加3D信息：提供PCB的3D扫描数据，支持更复杂的缺陷检测
5. 提供预训练模型：发布基于该数据集的预训练模型，方便研究者直接使用
6. 开发配套工具：提供数据标注、模型训练和部署的配套工具

十二、总结

PCB缺陷检测是现代电子制造领域的重要环节，数据质量直接决定检测算法的效果。本文介绍的PCB缺陷检测数据集已经经过划分与标注，覆盖了六类常见缺陷，包括缺失孔、鼠咬痕、开路、短路、毛刺和杂铜。数据集不仅数量充足、分布均衡，而且支持主流目标检测框架，方便进行模型训练、验证和性能评估。

通过合理的数据预处理、增强和模型选择，可以大幅提升PCB缺陷检测的自动化水平和检测精度，为智能制造和工业自动化提供可靠的数据支撑。

PCB缺陷检测是智能制造的重要环节，借助深度学习和高质量的数据集，可以显著提升检测效率和准确率。本文介绍的PCB缺陷检测数据集覆盖了常见缺陷类型，已经划分为训练集与验证集，并提供了标注文件，方便快速应用于目标检测任务。

通过该数据集，工程师不仅可以进行模型训练，还可以探索数据增强、迁移学习和工业部署的实践，为智能制造提供可靠的数据基础。

通过本文的介绍，相信读者对该数据集有了全面的了解。我们期待看到更多基于此数据集的创新研究和应用，为电子制造行业的智能化发展贡献力量。
