本文将介绍基于 xiaozhi-esp32 的 WebSocket 通信协议实现百宝箱 IoT 设备的对接。
前置说明
- 关于 xiaozhi-esp32 WebSocket 协议的详细介绍请参见：协议原文。
- 本文所示代码仍然采用 esp32 ESP-IDF 框架下的 C++ 代码。其他平台移植时，会提供以 HMAC 算法为主的平替内容。
- 在根据本文进行对接操作前，请先确保您已授权了百宝箱 AIoT SDK 渠道的协议，若无，请参见：IoT SDK 授权完成相关操作。
操作说明
本文仅介绍与 xiaozhi-esp32 WebSocket 通信协议存在差异的部分，其余与协议本身相同的内容不再赘述。
差异点 1：OAT 上行

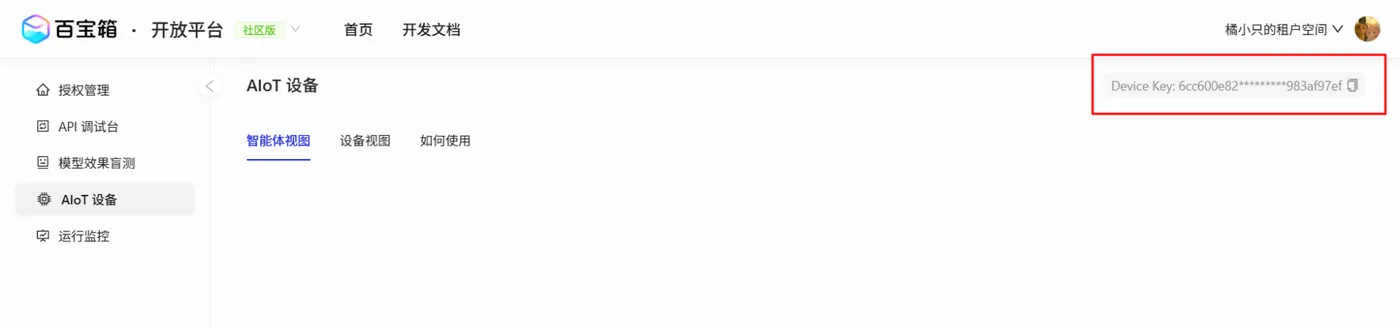

在原协议的基础上增加了 Device-key的参数配置，该参数可登录百宝箱 AIoT 设备页面，从右上角 Device Key除获取。
实现代码如下所示。
Http* Ota::SetupHttp() { ...... auto http = board.CreateHttp(); http->SetHeader("Device-Id", SystemInfo::GetMacAddress().c_str()); // 在你的智能体里做了导入的设备的 mac 地址 http->SetHeader("Device-Key", device_key.c_str()); // 从 https://www.tbox.cn/open/iot 页面右上角复制过来
差异点 2：与 WebSocket 建立连接
在与 WebSocket 建立连接时，客户端需将 HTTP 请求头中的 Authorization 字段替换为一个新的签名。该签名由 HMAC（Hash-based Message Authentication Code）算法生成，其输入数据为设备的 MAC 地址与服务端下发的 Token 的拼接结果。实现代码如下所示。
#define HMAC_OUTPUT_LEN 32 // HMAC-SHA256 输出长度 #define MAC_ADDRESS_LEN 18 // MAC 地址长度 std::vector<unsigned char> hexStringToByteArray(const std::string& hex_str) { // 每个字节由两个字符表示，因此需要的字节数是字符串长度的一半 std::vector<unsigned char> byteArray; if (hex_str.length() % 2 != 0) { throw std::invalid_argument("Hex string must have an even length"); } for (size_t i = 0; i < hex_str.length(); i += 2) { // 取出每两个字符 std::string byteString = hex_str.substr(i, 2); // 将字符转换为十进制整数 unsigned char byte = static_cast<unsigned char>(strtol(byteString.c_str(), nullptr, 16)); byteArray.push_back(byte); } return byteArray; } void generate_signature(const char *mac, const char *token, const unsigned char *device_key, unsigned char *signature) { char message[MAC_ADDRESS_LEN + 256]; // 存储 MAC + token snprintf(message, sizeof(message), "%s%s", mac, token); // 合并 MAC 和 token // 使用 HMAC-SHA256 生成签名 mbedtls_md_context_t ctx; const mbedtls_md_info_t *info = mbedtls_md_info_from_type(MBEDTLS_MD_SHA256); mbedtls_md_init(&ctx); mbedtls_md_setup(&ctx, info, 1); // 1表示使用HMAC mbedtls_md_hmac_starts(&ctx, device_key, HMAC_OUTPUT_LEN); mbedtls_md_hmac_update(&ctx, (const unsigned char *)message, strlen(message)); mbedtls_md_hmac_finish(&ctx, signature); mbedtls_md_free(&ctx); } bool WebsocketProtocol::OpenAudioChannel() { if (websocket_ != nullptr) { delete websocket_; } // 获取设备唯一标识符 std::string mac_address = SystemInfo::GetMacAddress(); ESP_LOGW(TAG, "Device mac addr: %s\n", mac_address.c_str()); // 生成签名 Settings settings("websocket", false); std::string url = settings.GetString("url"); std::string token = settings.GetString("token"); auto device_key_array = hexStringToByteArray(device_key); unsigned char signature[HMAC_OUTPUT_LEN] = { 0 }; // 存储签名 generate_signature(mac_address.c_str(), token.c_str(), device_key_array.data(), signature); std::string signature_string = bytesToHexString(signature, HMAC_OUTPUT_LEN); int version = settings.GetInt("version"); if (version != 0) { version_ = version; } error_occurred_ = false; websocket_ = Board::GetInstance().CreateWebSocket(); if (!signature_string.empty()) { // If token not has a space, add "Bearer " prefix if (signature_string.find(" ") == std::string::npos) { signature_string = "Bearer " + signature_string; } // ESP_LOGI(TAG, "signature_string %s", signature_string.c_str()); websocket_->SetHeader("Authorization", signature_string.c_str()); }
