💥1 概述
基于模型预测控制（MPC）对永磁同步电机（PMSM）进行磁场定向控制（FOC），可以实现对PMSM速度的精确控制。MPC是一种基于系统动态模型的高级控制方法，它可以考虑系统的约束条件和未来预测，从而优化控制输入以实现所需的性能。在模拟中控制PMSM的速度时，MPC可以帮助提高系统的响应速度和鲁棒性，同时考虑到系统的动态特性和约束条件，从而实现更精确的速度控制。
一、理论基础
1. 磁场定向控制（FOC）的基本原理
FOC通过坐标变换（Clark变换 + Park变换）将三相静止坐标系下的电流转换为两相旋转坐标系（d-q轴）下的直流量，实现对励磁电流（idid）和转矩电流（iqiq）的独立控制：
- d轴：控制磁通（通常设 id=0 以实现最大转矩输出）；
- q轴：控制转矩（直接决定转速）。
其数学模型包括： -
编辑
2. 模型预测控制（MPC）的核心机制
MPC在每个控制周期内执行三步：
- 预测模型：基于PMSM离散化动态方程（如定子电流 id,iqid,iq 的状态空间模型）预测未来 NN 步的状态；
- 滚动优化：求解代价函数最小值，例如：
编辑
其中 λ 为权重因子，平衡转矩跟踪与磁链抑制； - 反馈校正：将优化后的首个控制量（电压矢量）作用于逆变器，下一周期重新预测。
3. MPC与FOC的融合逻辑

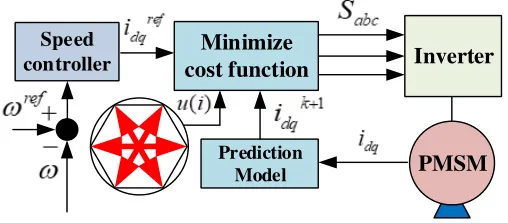

在传统FOC中，电流环通常采用PI控制器。而MPC-FOC方案将MPC替代PI控制器作为电流内环：
- 外环：速度环（仍用PI控制器生成 iq,ref）；
- 内环：MPC直接优化电压矢量，实现 iq→iq,ref 的快速跟踪。
二、MPC-FOC在速度控制中的优势
1. 动态响应与抗扰性
- 超调抑制：传统FOC在突加负载时转速可能跌落49%（如1000RPM → 510RPM），而MPC-FOC组合可将波动降至5%以内；
- 速度跟踪：MPC的预测优化使转速无超调（传统FOC超调达18%），且响应时间缩短30%。
编辑
2. 多目标优化能力
MPC可同时处理多个约束：
- 电压/电流限幅：避免逆变器过调制；
- 转矩脉动抑制：通过代价函数惩罚 iqiq 波动，降低转矩谐波；
编辑 - 弱磁控制：在高速域自动调节 idid 以维持电压极限。
3. 鲁棒性提升
- 对电机参数变化（如 Ld,LqLd,Lq 漂移）不敏感，因MPC在每个周期重新预测修正；
- 实验表明：在±20%参数偏差下，MPC-FOC的转速波动仍小于传统FOC。
三、仿真实现方法与工具

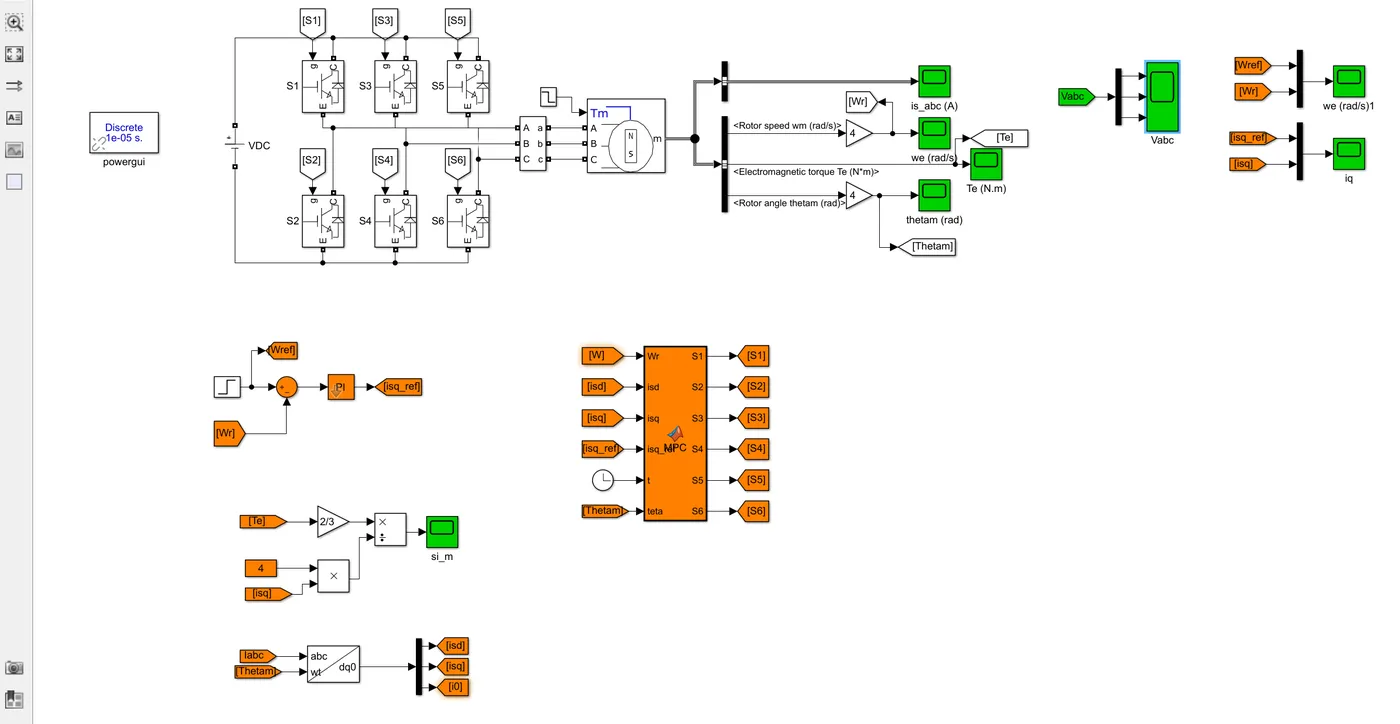

1. 仿真平台
- MATLAB/Simulink：
- 内置模块：
PMSM本体、Clark/Park变换、SVPWM发生器； - 关键模型：
mcb_pmsm_foc_mpc_qep_f28379d（集成MPC电流环）； - 工具包需求：Motor Control Blockset + Model Predictive Control Toolbox。
2. 建模步骤
- 电机参数辨识：通过离线实验获取 Rs,Ld,Lq,ψf；
- MPC控制器设计：
- 离散化模型：前向欧拉法
编辑； - 代价函数：权重因子 λλ 需人工调整或通过ANN优化；

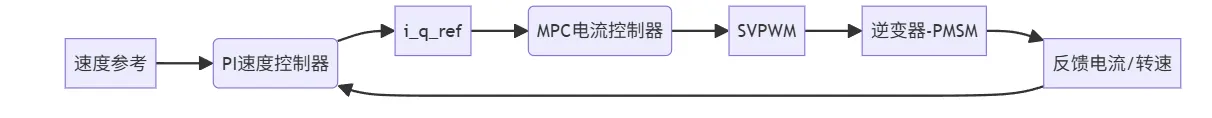

- 双闭环结构：
编辑
3. 性能对比仿真案例
| 控制策略 | 启动时间 (ms) | 突加负载转速跌落 (%) | 电流THD (%) |
| 传统FOC | 50 | 49 | 8.2 |
| MPC-FOC | 35 | 4 | 3.1 |
| 数据来源：Simulink对比实验（参考速度1000RPM） |
四、研究挑战与前沿方向
- 实时计算负担：
- MPC的在线优化需高频运算（>10kHz），需采用FPGA或专用MPC芯片加速；
- 解决方案：简化预测时域（如 N=2N=2）或使用显式MPC（eMPC）预计算解空间。
- 无传感器集成：
- 结合滑模观测器（SMO）或MRAS估计转子位置，消除编码器依赖；
- 实验显示：无传感器MPC-FOC在低速域估计误差<2°。
- 智能优化算法：
- 蚁群算法（ACO）优化MPC权重因子 λλ，进一步减少转矩脉动；
- 深度强化学习（DRL）训练MPC策略，适应极端工况。
结论
MPC-FOC通过预测优化替代PI电流环，显著提升PMSM速度控制的动态响应、抗扰性与多约束处理能力。Simulink仿真验证其超调抑制、转矩脉动降低等优势，但需解决实时计算挑战。未来方向聚焦智能算法融合与无传感器集成，推动其在电动汽车、航空航天等高动态场景的应用。

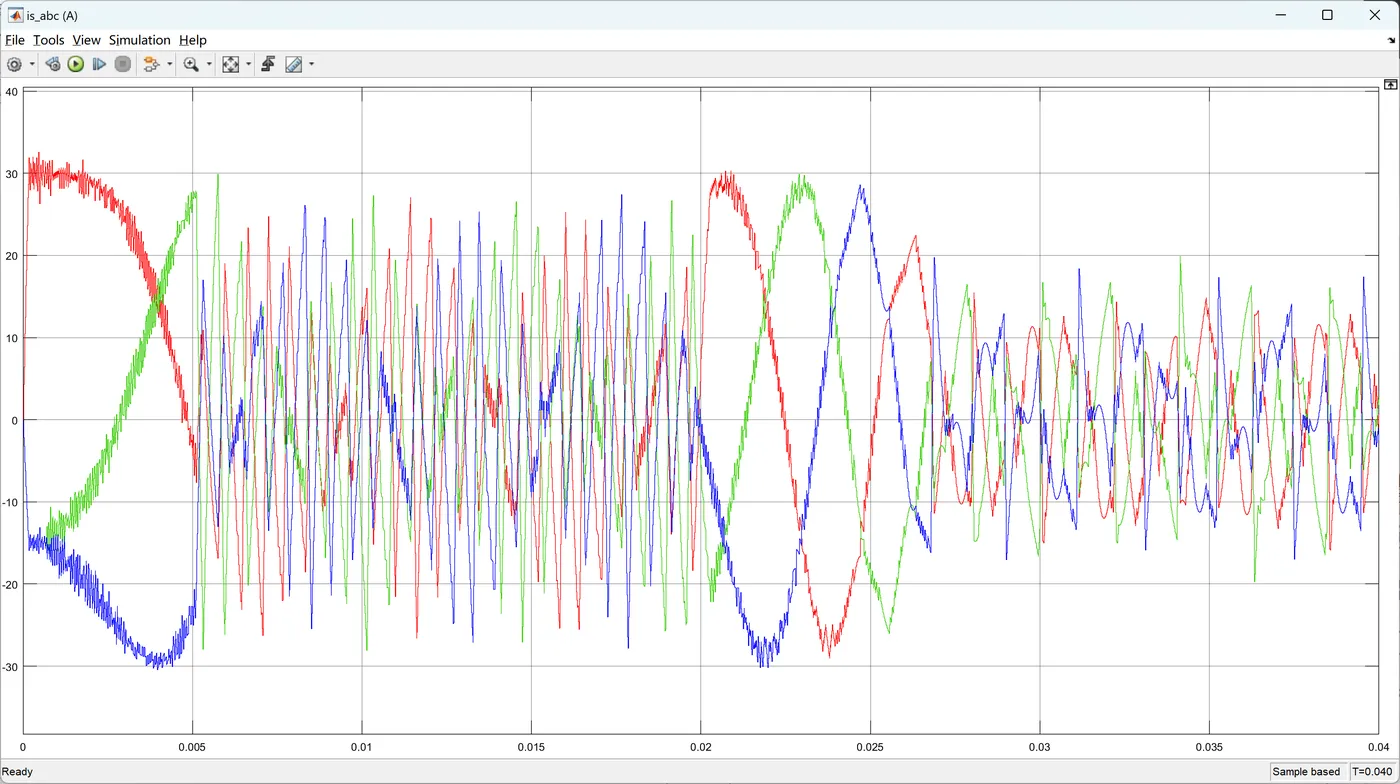

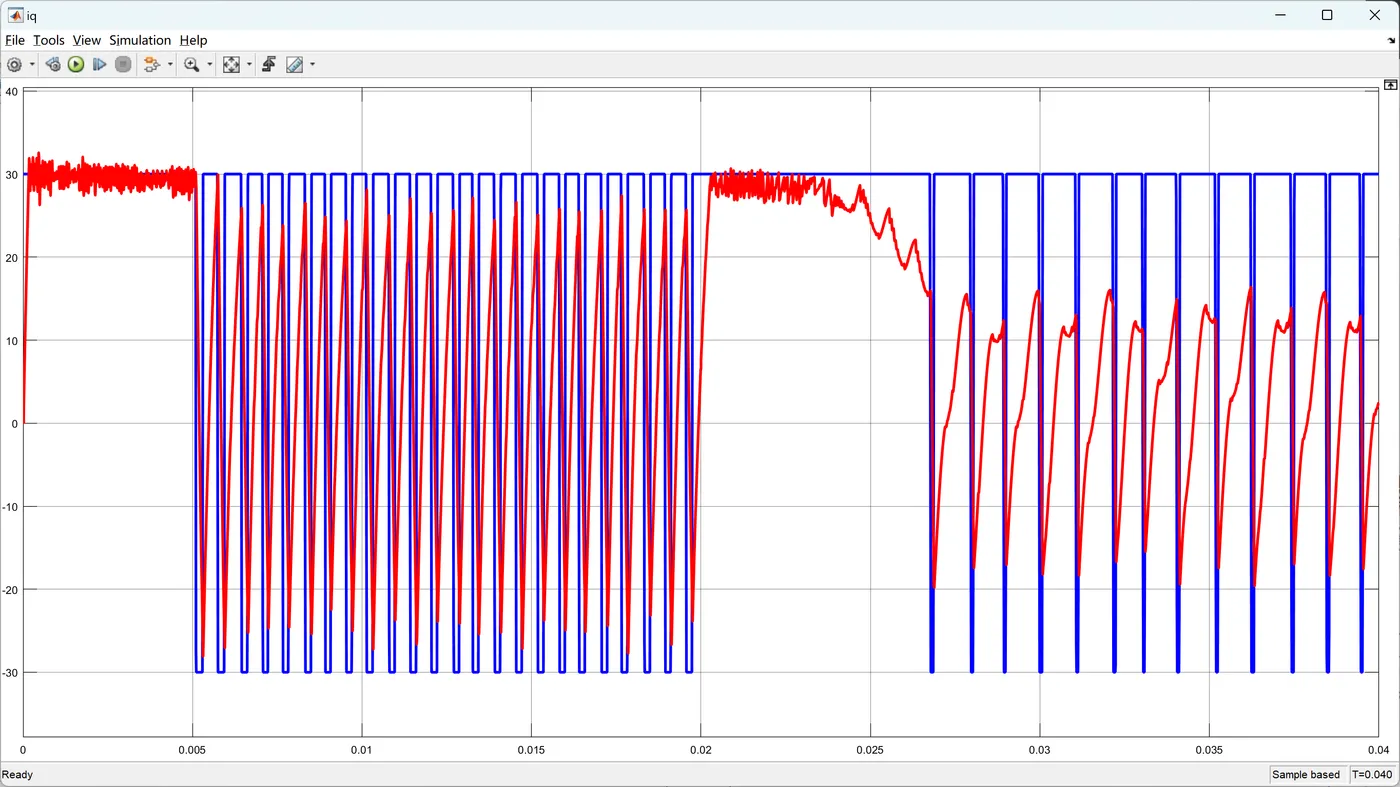

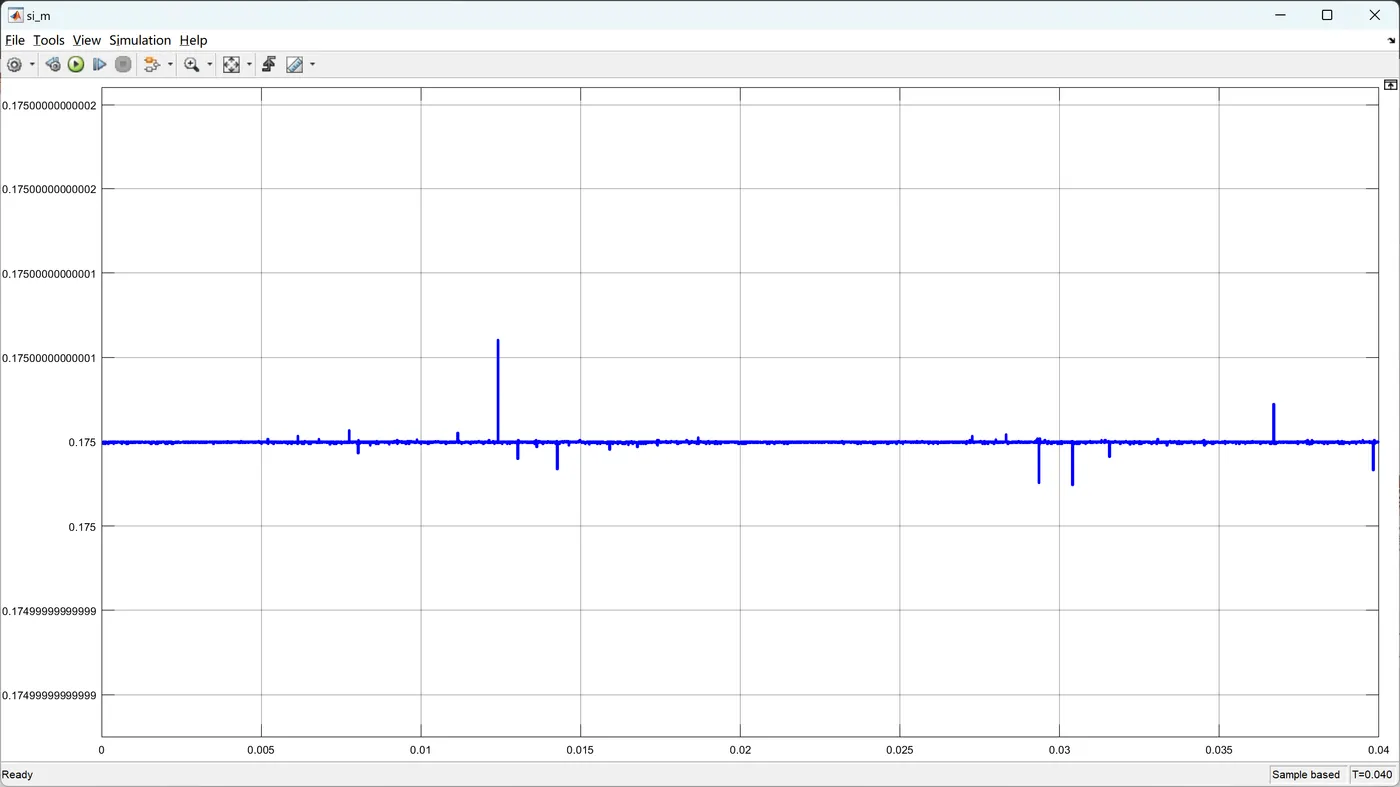

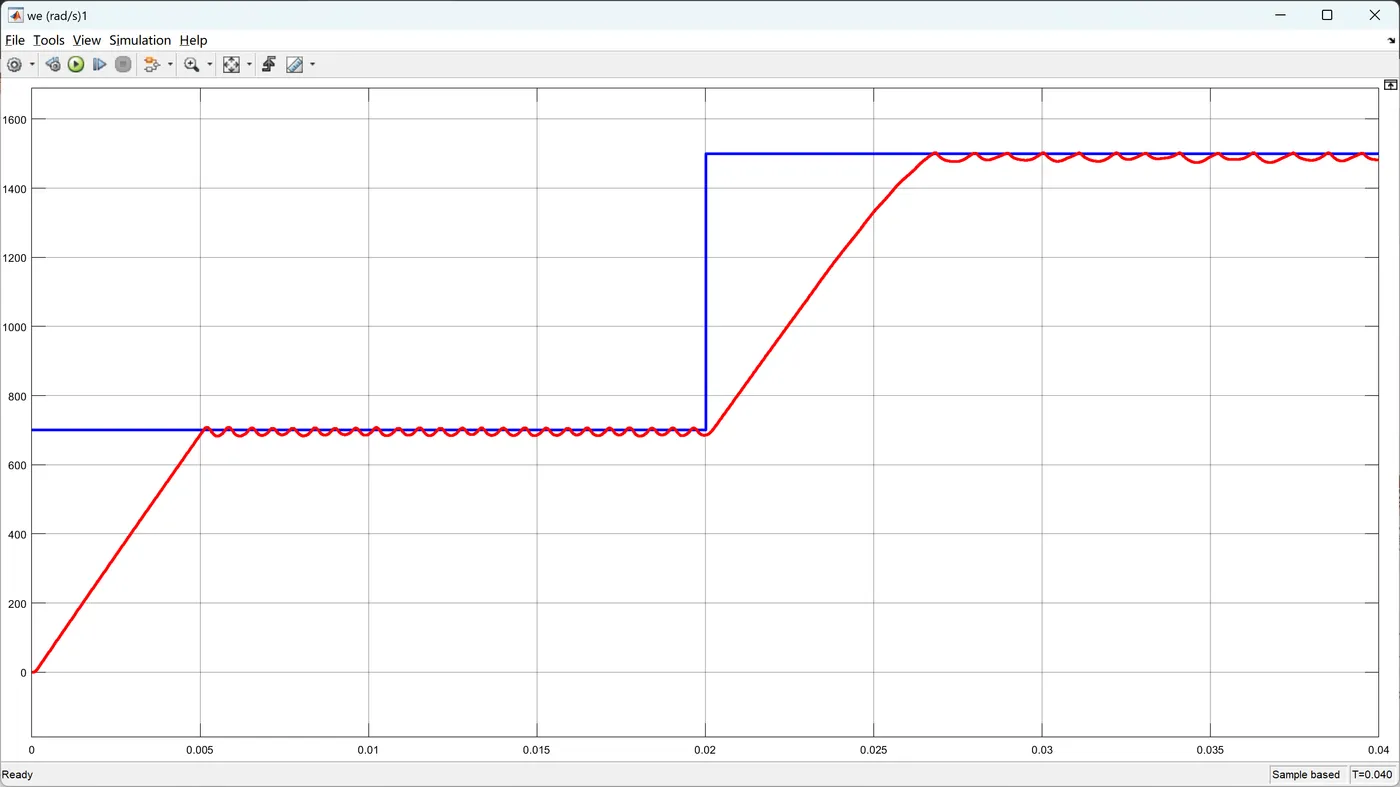

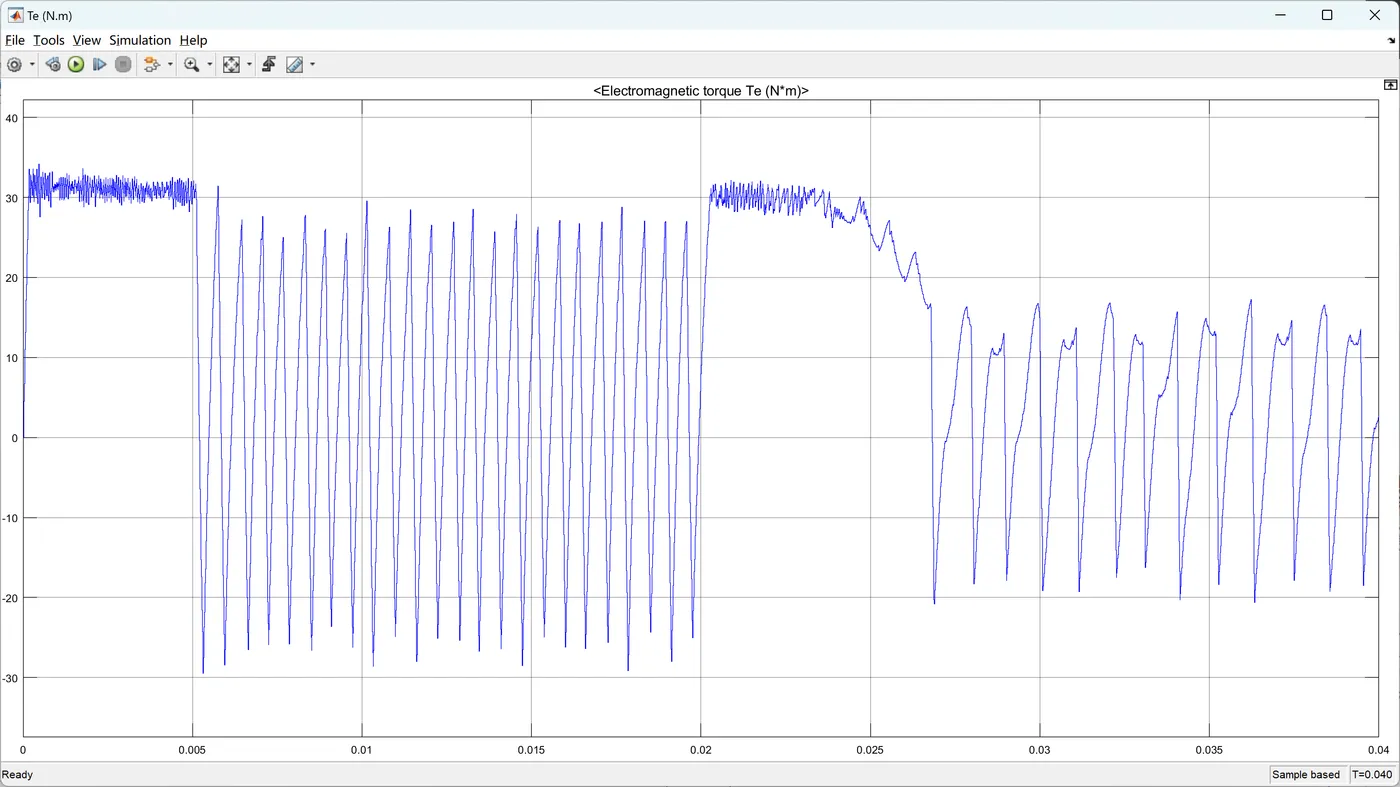

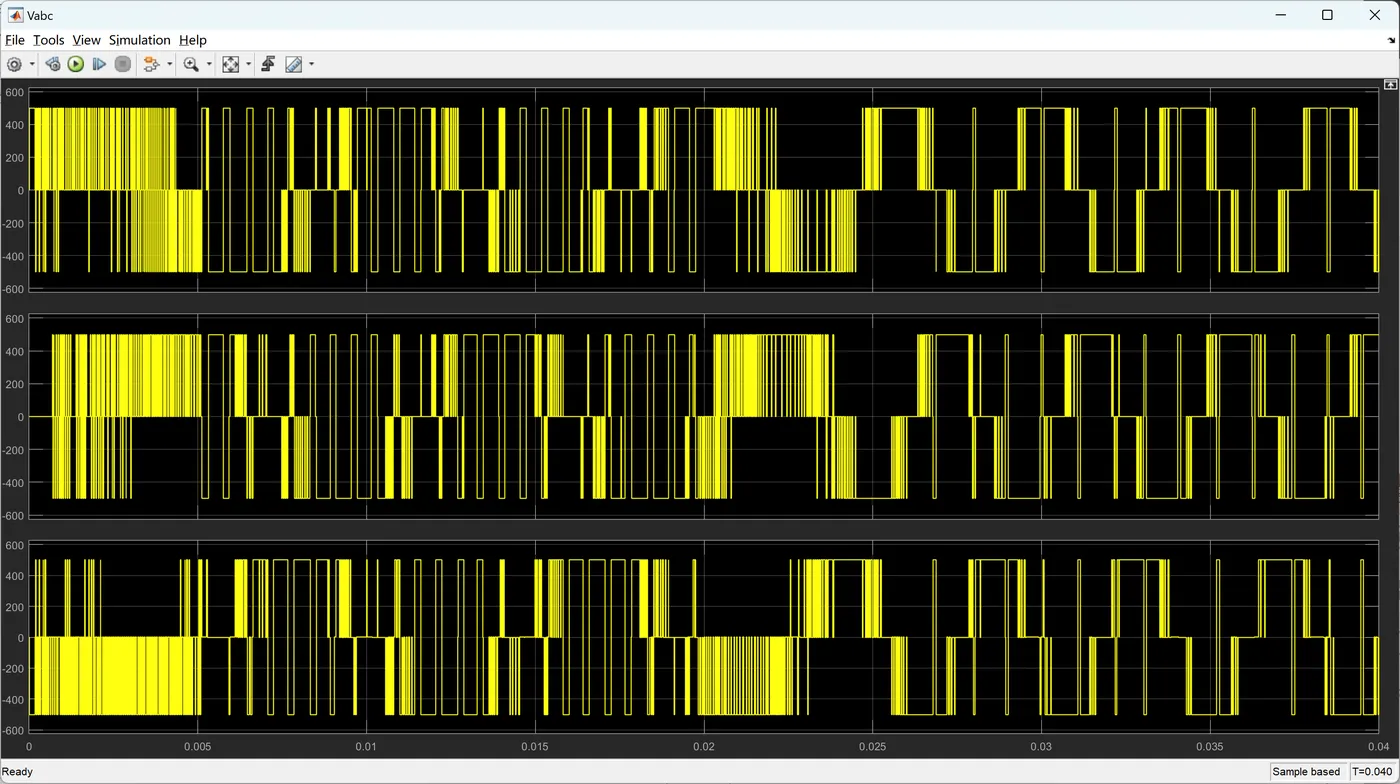

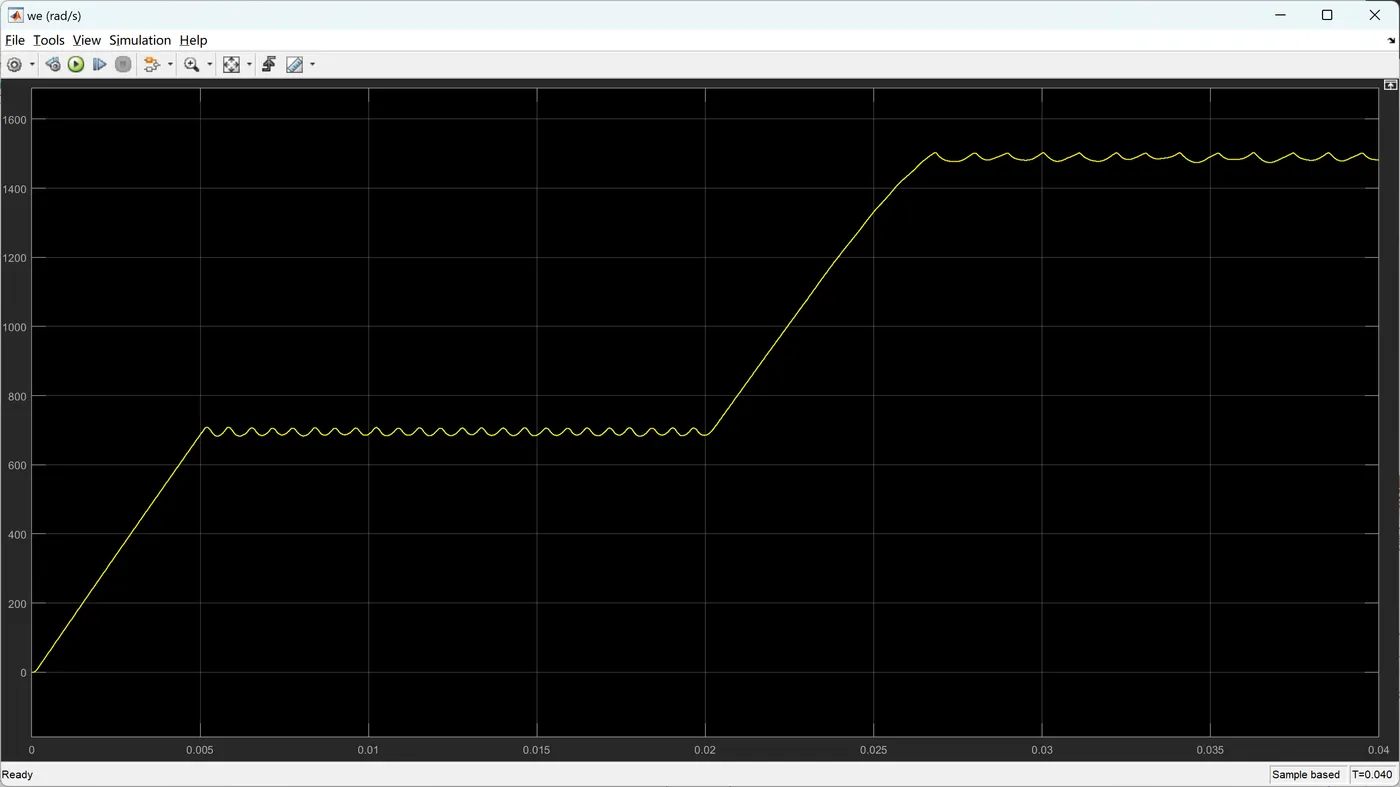

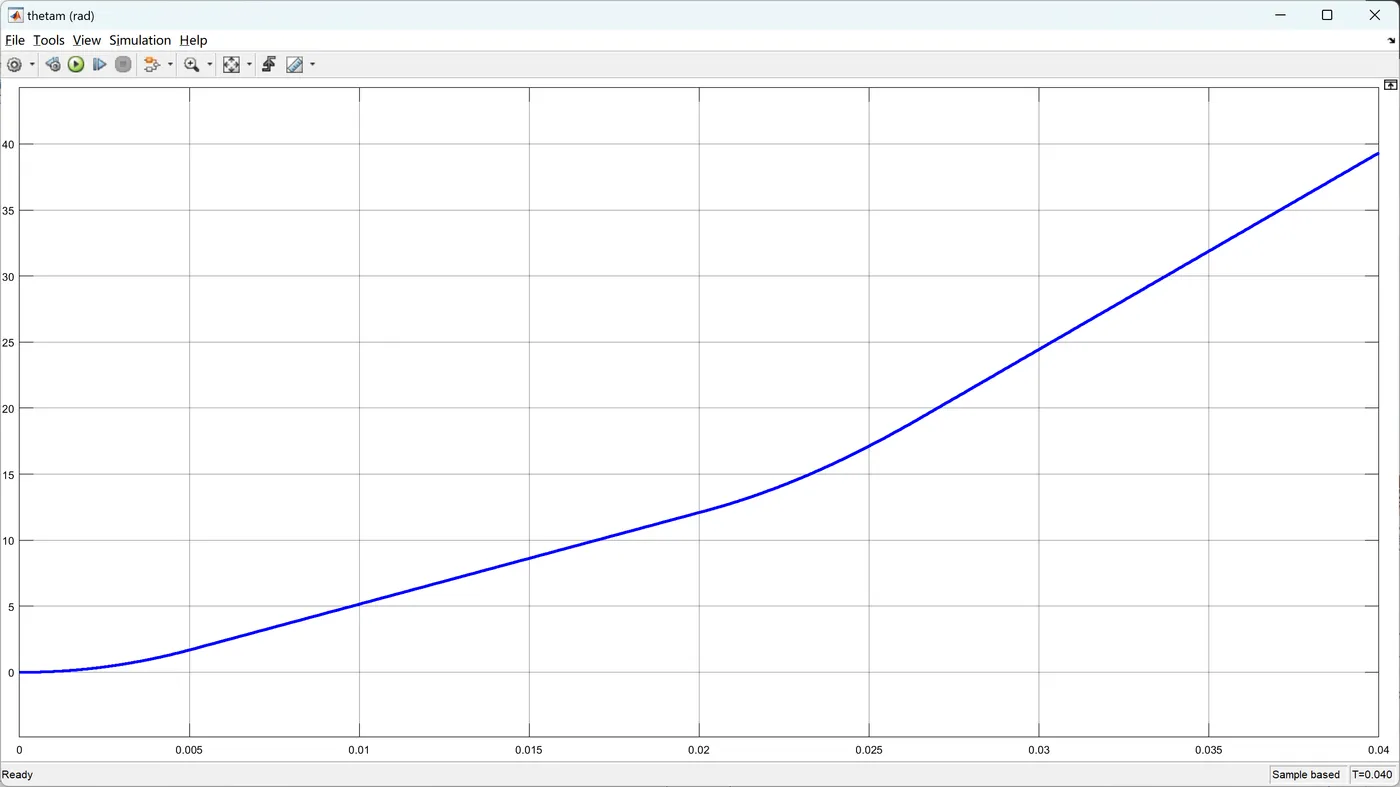

📚2 运行结果
