💥1 概述
一、孤岛划分的核心定义与原则
1. 定义与应用场景
孤岛划分指配电网故障时，利用分布式能源（DG）将局部电网与主网隔离，形成独立供电区域。在IEEE 33节点系统中，其应用场景按故障位置分为四类：
- 位置①断联：本级负荷与本地综合能源系统形成孤岛。
- 位置②断联：本级负荷、下级负荷及下级综合能源系统联合形成孤岛。
- 位置③断联：本级负荷、本级综合能源系统与下级负荷协同供电。
- 位置④断联：配电网整体与主网解列，形成多层级、多负荷点的复杂孤岛系统。
2. 划分原则
- 约束满足：需满足功率平衡、线路容量、电压限值、设备出力等硬性约束。
- 负荷优先级：优先保障1、2级重要负荷供电，再最大化恢复普通负荷。
- 经济性优化：在供电恢复基础上最小化网损。
- 灵活性预留：为不可控负荷预留调节容量。
二、分布式能源接入对配电网的影响机制
1. 稳定性挑战
- 电压波动：风光资源的间歇性导致节点电压波动，尤其在云层遮挡或风速突变时。
- 短路电流增大：DG接入增加电源点，短路电流可能超过设备耐受极限，需调整保护定值。
- 谐波污染：逆变器等电力电子设备引入谐波，导致电压畸变。
2. 可靠性双刃剑
- 正向作用：
- 缓解线路过载，提升输电裕度。
- 具备低电压穿越能力的DG可支持故障时重要负荷持续供电。
- 负向作用：
- 改变潮流方向，导致继电保护误动/拒动。
- 孤岛效应引发频率失控风险。
3. 网损与潮流重构
- 网损优化潜力：合理选择DG容量、位置及功率因数可降低网损（如减少线路传输功率）。

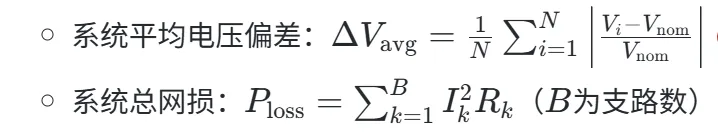

- 指标量化：
-
编辑
三、弹性配电网模型的核心特征与建模方法
1. 弹性四维特征
| 特征 | 内涵 | 关键技术 |
| 感知力 | 预判扰动（如故障、极端天气） | 态势感知技术、大数据分析 |
| 适应力 | 运行状态实时校正 | 灵活拓扑重构、DG出力优化控制 |
| 抵抗力 | 抵御扰动冲击的能力 | 设备冗余设计、SOP（智能软开关） |
| 恢复力 | 灾后快速复电能力 | 孤岛划分、移动应急电源调度 |
2. 弹性力学映射模型
- 理论基础：将电网映射为弹簧系统，扰动类比外力，形变量表征系统偏离稳态的程度。
- 弹性系数计算：
编辑

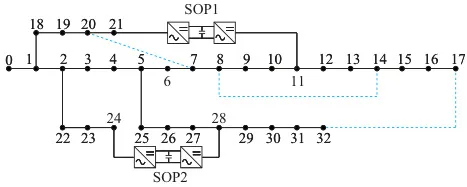

- SOP提升弹性：在IEEE 33节点中，SOP通过调节潮流分布增强等效弹性系数。
四、IEEE 33节点系统的适配性分析

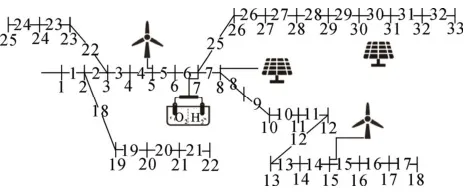

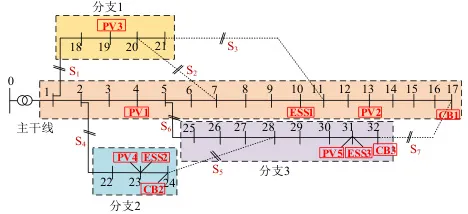

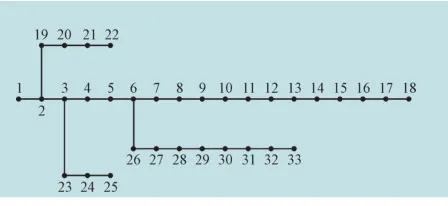

1. 拓扑结构与参数
- 基准参数：电压等级12.66kV，含32条支路、33个节点，典型放射状结构。

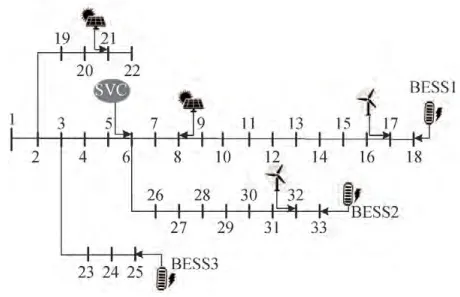

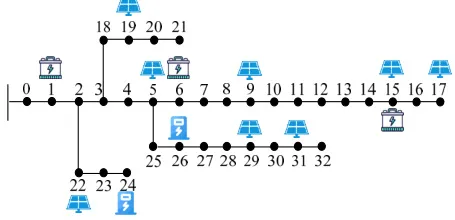

编辑 - DG接入点：常见配置包括：
- 节点22、25：风光电源
编辑
编辑 - 节点7：储能系统（BESS）
- 节点6：静止无功补偿器（SVC）
编辑
2. 作为研究平台的优势
- 结构简单且开放性强，便于修改拓扑（如增加环网、SOP）。

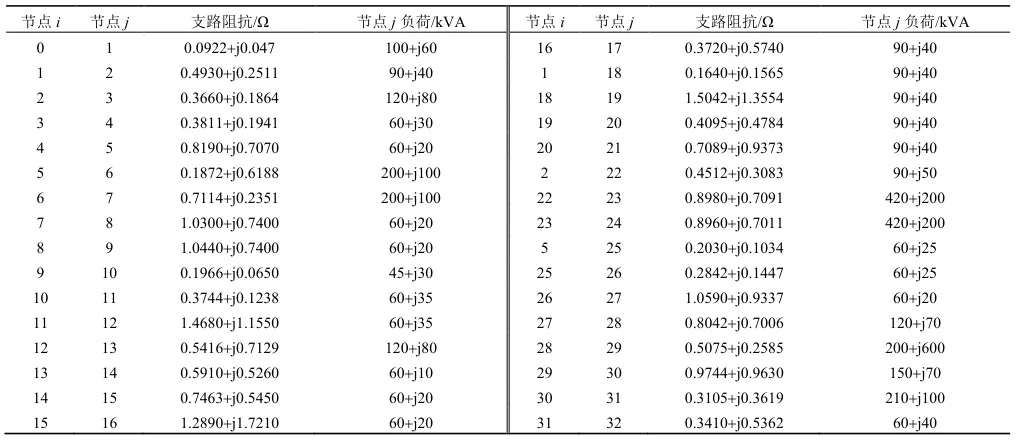

编辑 - 参数公开透明，支路阻抗与负荷数据完备（见表A1）。
编辑
五、孤岛划分与分布式能源协同的建模框架

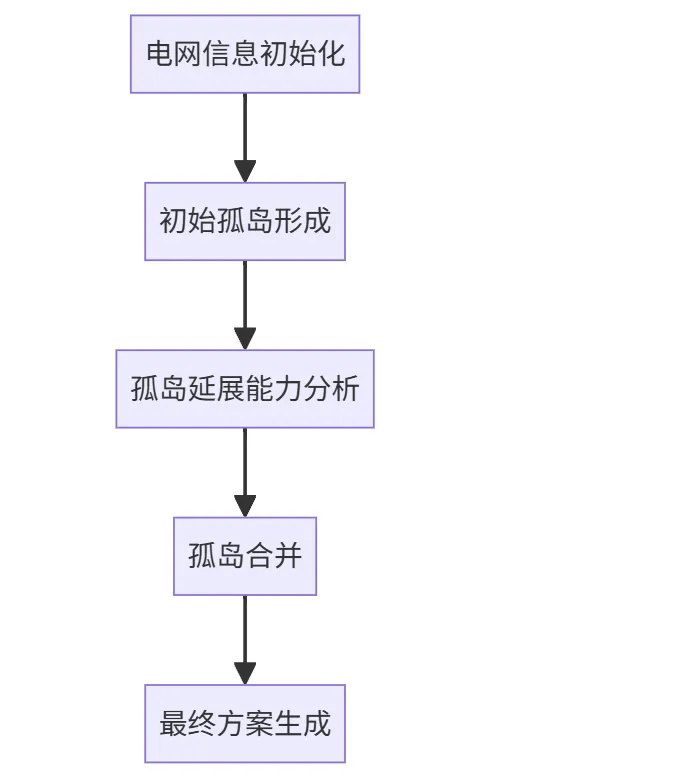

1. 流程设计
编辑
- 步骤详解：
- 初始化：导入拓扑、负荷权重、DG出力参数、自然资源数据。
- 初始孤岛：以DG并网点为根节点，利用广度优先搜索（BFS）生成最小供电单元。
- 孤岛延展：校验功率平衡约束（∑PDG≥∑Pload+Ploss∑PDG≥∑Pload+Ploss）。
- 孤岛合并：若多个孤岛存在共有负荷点，则合并为更大孤岛。
2. 优化模型与求解
- 目标函数：
编辑

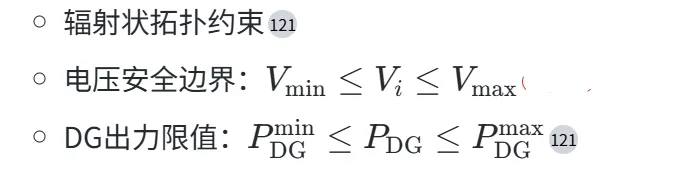

- 约束条件：
-
编辑
- 求解算法：
- 混合整数线性规划（MILP）
- 改进Prim算法（最小生成树优化）
- 分支定界法（处理组合爆炸问题）
六、IEEE 33节点典型实现案例
1. 案例1：含SOP的弹性提升

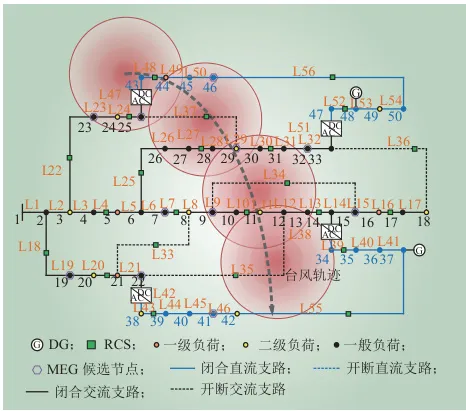

- 场景：台风灾害导致主网解列。
编辑 - 措施：
- SOP安装于节点5-28间，调节潮流分布。
- 孤岛划分后系统弹性指标提升32%，恢复时间缩短45%。
2. 案例2：光储协同孤岛运行
- 配置：
| 设备 | 位置 | 容量 |
| PV | 节点19、9 | 150kW/100kW |
| BESS | 节点18、33 | 200kWh |
- 效果：
- 重要负荷（节点6、18）100%恢复供电。
- 网损降低18%。
3. 案例3：多目标故障恢复
- 策略：
- 小生境遗传算法（NGA）生成初始孤岛。
- 遗传算法优化重构方案，最小化失电负荷与开关动作。
- 结果：PG&E 69节点系统验证后，复电效率提升27%。
七、研究展望与挑战
- 不确定性建模：DG出力与负荷波动的随机性需引入鲁棒优化或随机规划。
编辑 - 多时间尺度协调：结合Fisher时段划分法，实现“秒级控制-分钟级调度-小时级规划”协同。
- 标准完善：需制定孤岛切换协议、黑启动标准等跨系统交互规范。

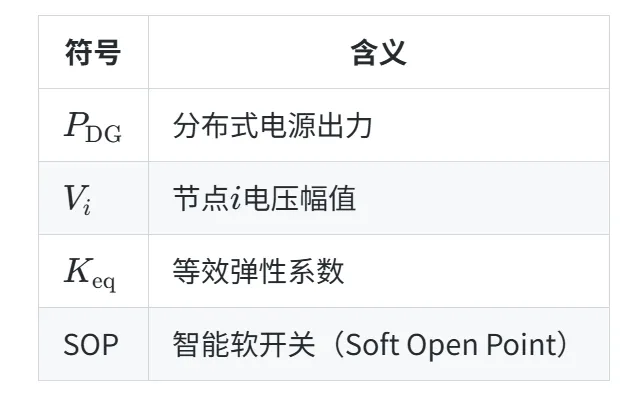

附录：关键公式与符号说明
| 符号 | 含义 |
| PDG | 分布式电源出力 |
| Vi | 节点ii电压幅值 |
| Keq | 等效弹性系数 |
| SOP | 智能软开关（Soft Open Point） |
编辑

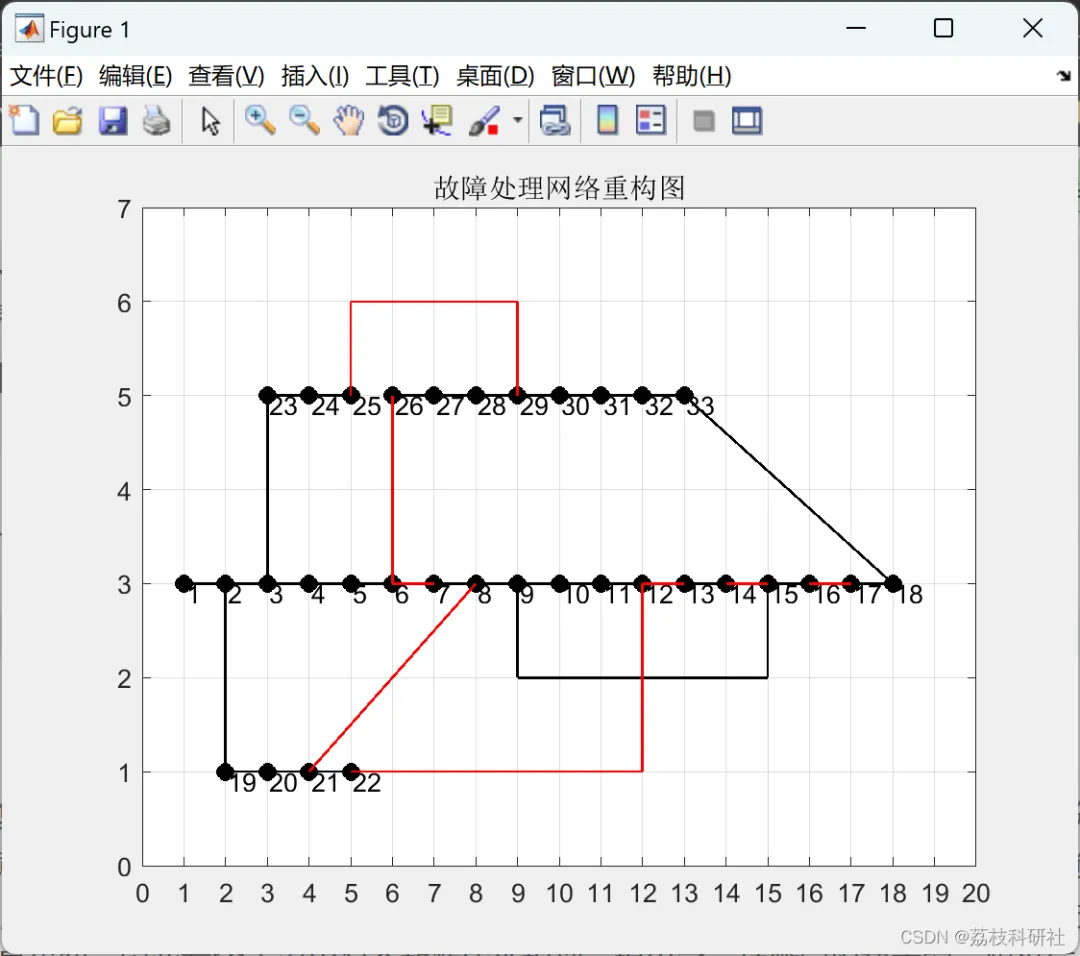

📚2 运行结果
编辑
编辑
数据：clc;%----------------------节点数据-------------------------------Bus=[ 1, 0, 0 ; 2, 100, 60 ; 3, 90, 40 ; 4, 120, 80 ; 5, 60, 30 ; 6, 60, 20 ; 7, 200, 100 ; 8, 200, 100 ; 9, 60, 20 ; 10, 60, 20 ; 11, 45, 30 ; 12, 60, 35 ; 13, 60, 35 ; 14, 120, 80 ; 15, 60, 10 ; 16, 60, 20 ; 17, 60, 20 ; 18, 90, 40 ; 19, 90, 40 ; 20, 90, 40 ; 21, 90, 40 ; 22, 90, 40 ; 23, 90, 40 ; 24, 420, 200 ; 25, 420, 200 ; 26, 60, 25 ; 27, 60, 25 ; 28, 60, 20 ; 29, 120, 70 ; 30, 200, 600 ; 31, 150, 70 ; 32, 210, 100 ; 33, 60, 40 ; ];%------------------------支路数据------------------------------Branch=[1 ,1 ,2 ,0.0922,0.0470; 2 ,2 ,3 ,0.4930,0.2511; 3 ,3 ,4 ,0.3660,0.1864; 4 ,4 ,5 ,0.3811,0.1941; 5 ,5 ,6 ,0.8190,0.7070; 6 ,6 ,7 ,0.1872,0.6188; 7 ,7 ,8 ,0.7144,0.2351; 8 ,8 ,9 ,1.0300,0.7400; 9 ,9 ,10,1.0440,0.7400; 10,10,11,0.1966,0.065; 11,11,12,0.3744,0.1238; 12,12,13,1.4680,1.1550; 13,13,14,0.5416,0.7129; 14,14,15,0.5910,0.5260; 15,15,16,0.7463,0.5450; 16,16,17,1.2890,1.7210; 17,17,18,0.7320,0.5740; 18,2, 19,0.1640,0.1565; 19,19,20,1.5042,1.3554; 20,20,21,0.4095,0.4784; 21,21,22,0.7089,0.9373; 22,3, 23,0.4512,0.3083; 23,23,24,0.8980,0.7091; 24,24,25,0.8960,0.7011; 25,6, 26,0.2030,0.1034; 26,26,27,0.2842,0.1447; 27,27,28,1.0590,0.9337; 28,28,29,0.8042,0.7006; 29,29,30,0.5075,0.2585; 30,30,31,0.9744,0.9630; 31,31,32,0.3105,0.3619; 32,32,33,0.3410,0.5302; ];
