一、系统设计的基本原理
- 抽象
- 对应面向对象中的内容
- 信息隐蔽
- 对应面向对象中的封装
- 模块化
- 是指将一个待开发的软件分解成若干个的简单部分-----模块
- 这个一个复杂问题“分而治之”原则
二、模块独立
简介：
- 是指每个模块完成一个相对独立的特定子功能，并且与其他之间的联系简单，
- 衡量模块独立的标准有
- 耦合性
- 内聚性

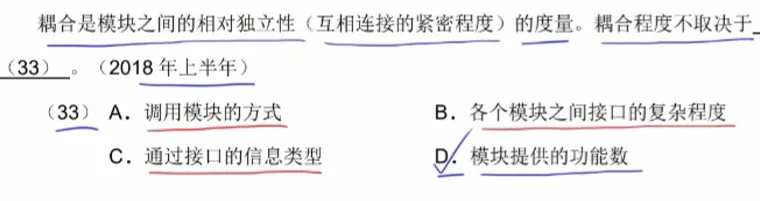

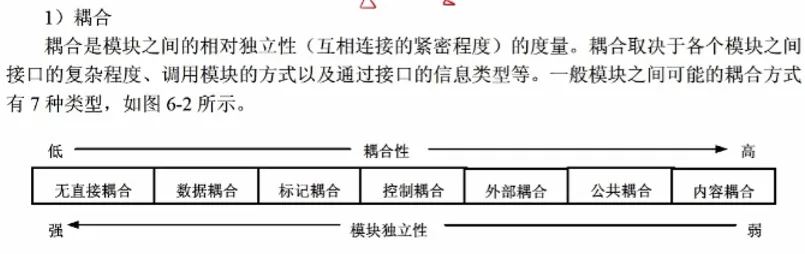

耦合
低耦合
- 简介：
- 分类
- 无直接耦合：
- 模块间没有直接关系，属于不同的模块，不传递任何信息
- 数据耦合
- 模块间传递简单的值

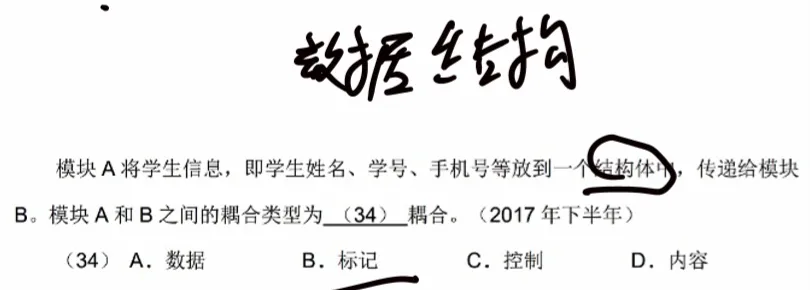

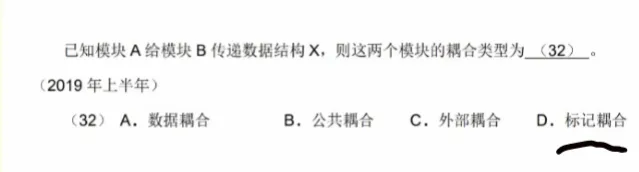

- 标记耦合：
- 传递数据结构
- 控制耦合：
- 传递变量
- 外部耦合：
- 通过软件外部的环境联结

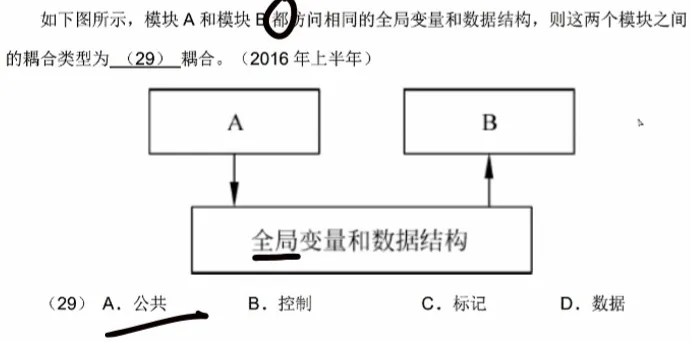

- 公共耦合：
- 通过公共数据环境相互作用

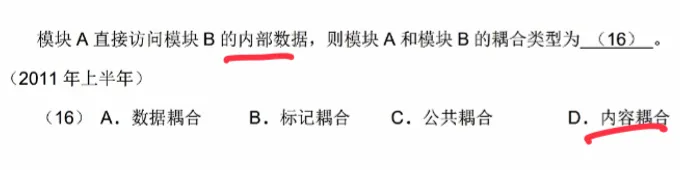

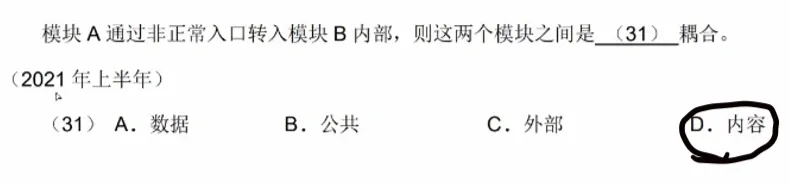

- 内容耦合：
- 一个模块直接使用另一个模块的内部数据
- 例题1
- 例题2
- 例题3
- 例题4
- 例题5
- 例题6
- 例题6

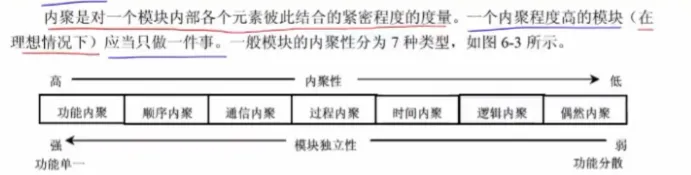

内聚
高内聚
- 简介
- 分类

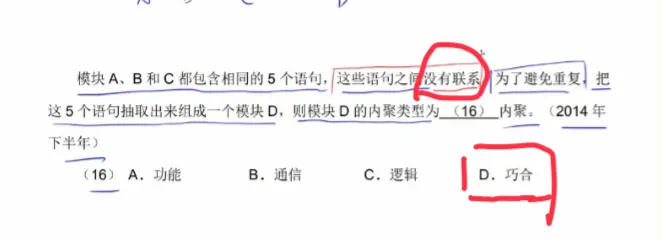

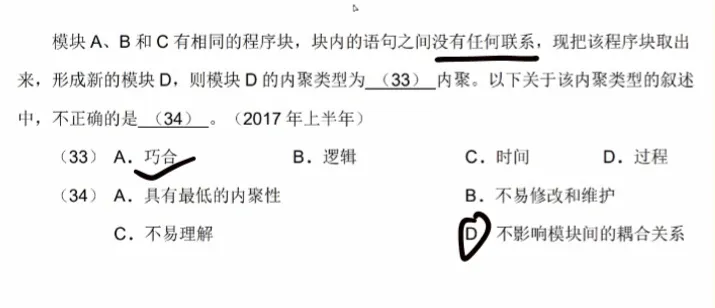

- 偶然内聚（巧合内聚）：
- 模块内的元素没有任何联系

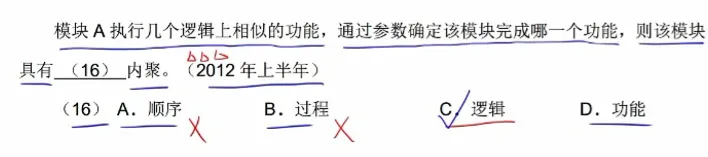

- 逻辑内聚：
- 执行逻辑上相似的功能
- 时间内聚：
- 需要同时执行的动作
- 例如：数据初始化

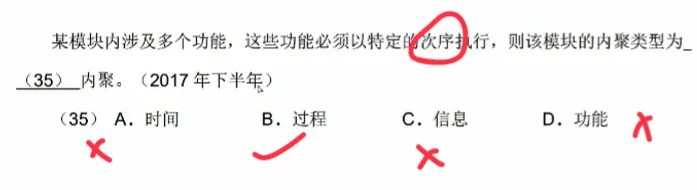

- 过程内聚：
- 一个模块执行多个任务，必须按指定的过程执行

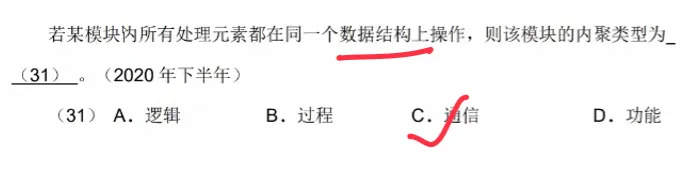

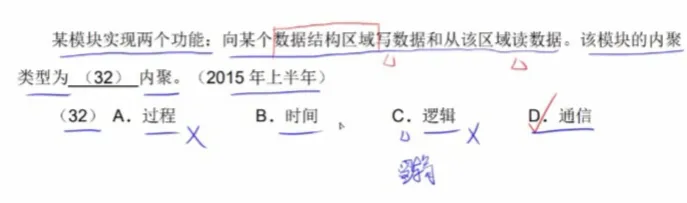

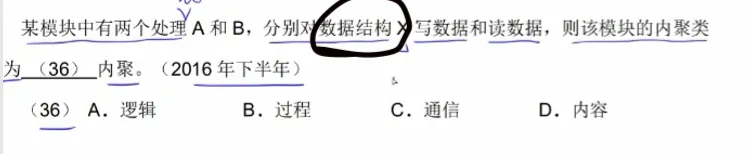

- 通信内聚：
- 所偶元素都在同一个数据结构上操作
- 或
- 处理相同输入
- 或
- 产生相同的输出

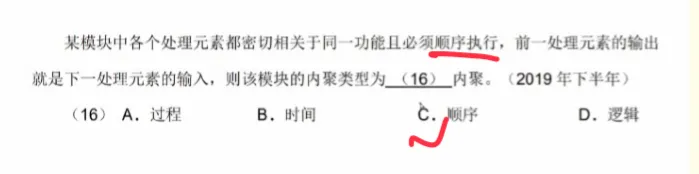

- 顺序内聚：
- 按顺序执行
- 功能内聚：所有元素完成一个功能
- 例题1
- 例题2
- 例题3
- 例题4
- c
- 例题5
- 例题6
- 例题7
- 例题8

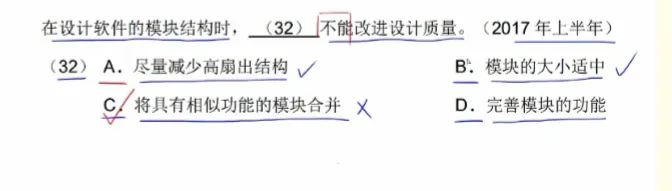

三、设计原则
- 分解-协调原则（了解）
- 自顶向下原则
- 信息隐蔽、抽象原则
- 一致性原则：
- 统一规范、标准和文件
- 明确性原则：
- 必须功能明确，接口明确
- 消除多重功能和无用接口

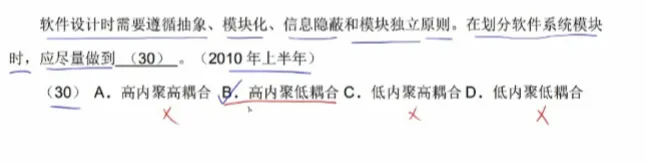

- 高内聚，低耦合
- 扇入扇出适中
- 解释：调用和被调用

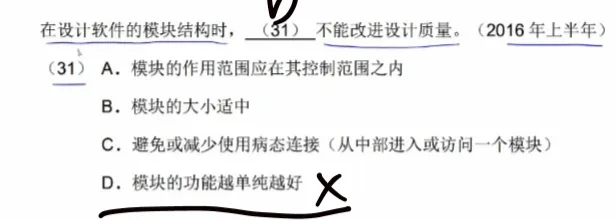

- 模块的规模适当

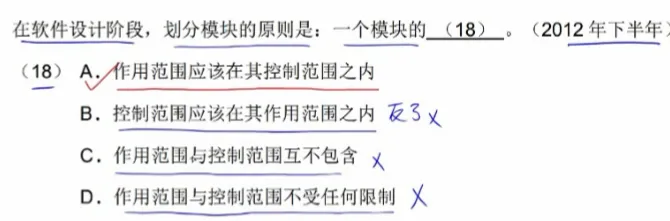

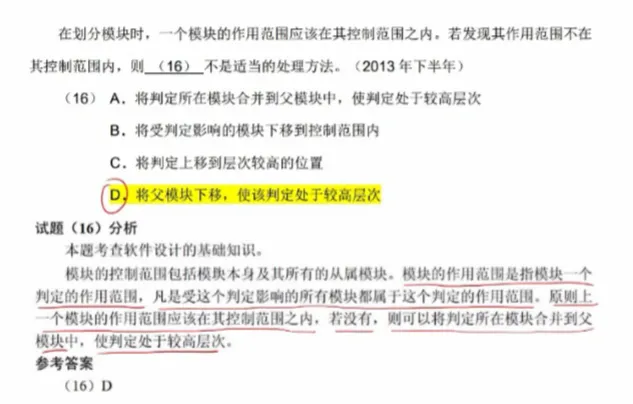

- 模块的作用应在其控制范围内

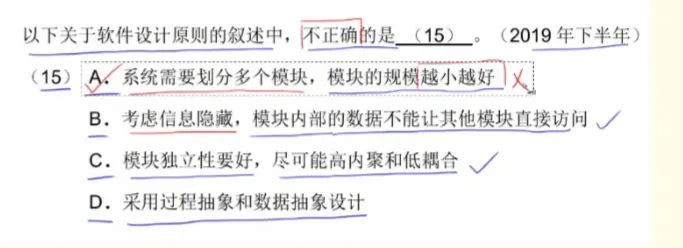

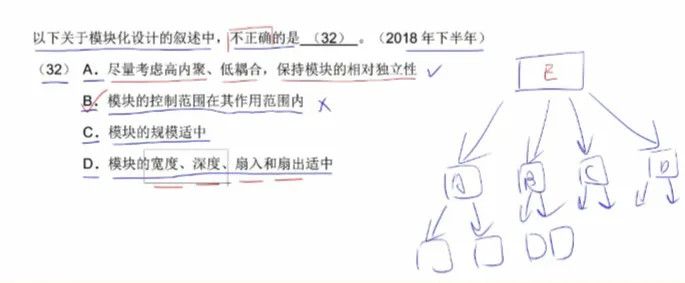

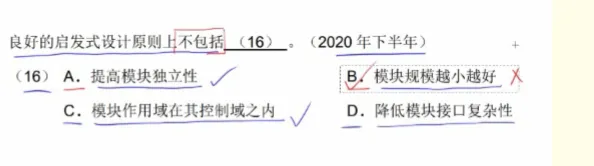

- 例题1
- 例题2
- 例题3
- 例题4
- 例题5
- 例题6
- 例题7

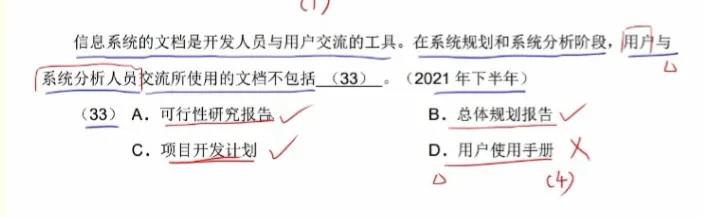

四、系统文档

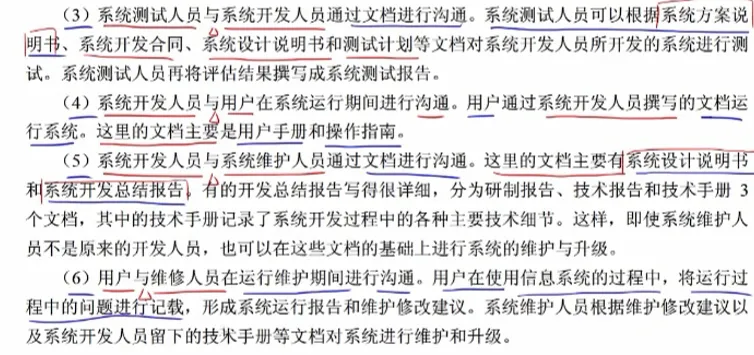

- 系统文档是对文档在系统开发人员、项目管理人员、系统维护人员、系统评价人员以及用户间的各种作用总结：
- 用户和系统分析人员：
- 可行性报告
- 总体规划报告
- 系统开发合同、系统方案说明书 （总称：项目开发计划）

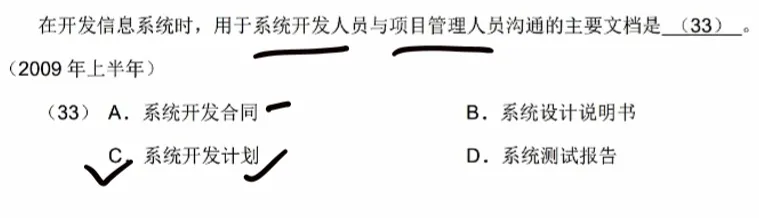

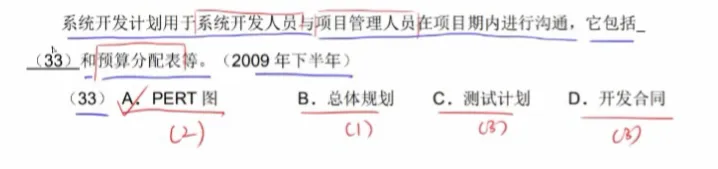

- 系统开发人员与项目管理人员：
- 开发计划（包括：工作任务分解表、PERT图、甘特图、预算分配表）
- 系统开发月报
- 系统开发总结报告
- 例题1
- 例题2
- 例题3

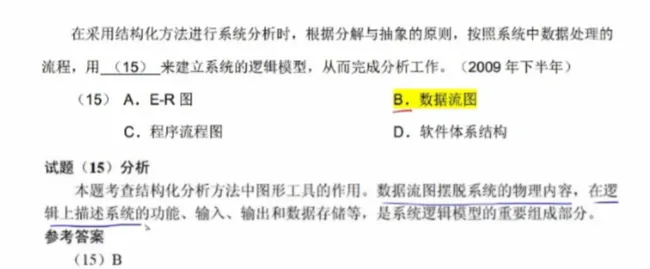

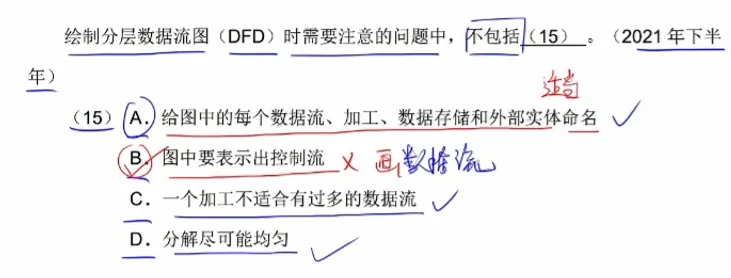

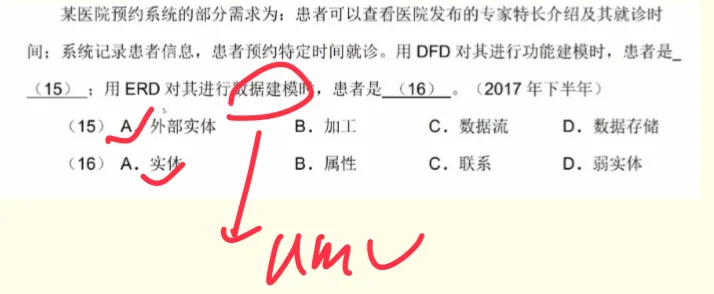

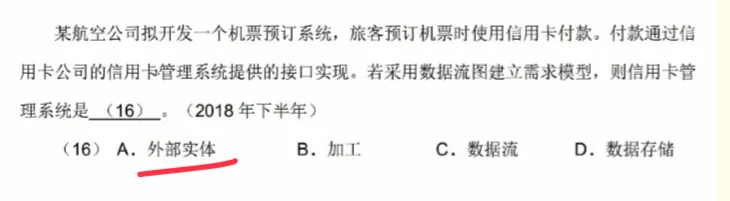

五、数据流图
p加工
E外部实体
D存储

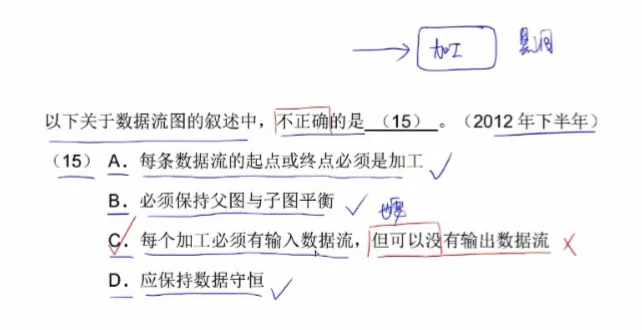

重点记：数据流的起点或终点，必须有一侧是加工

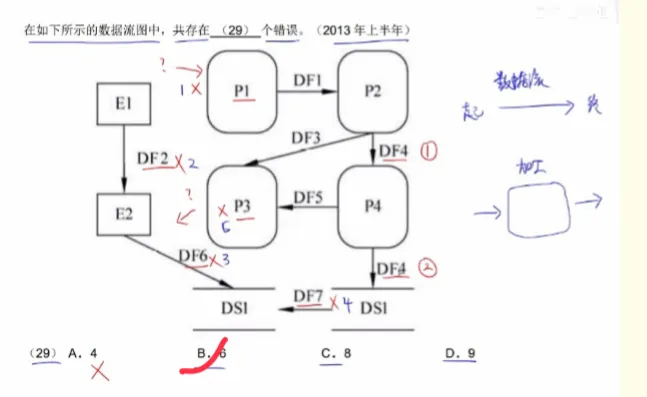

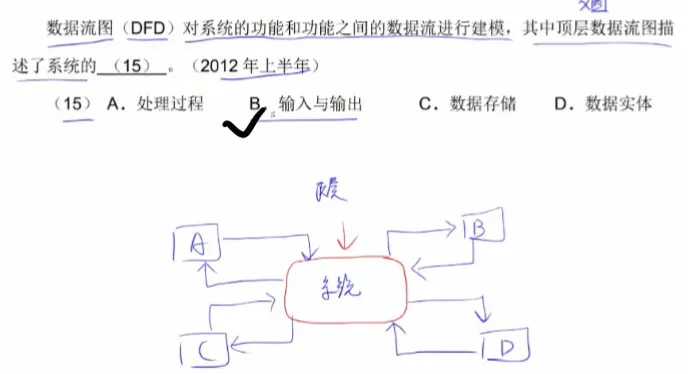

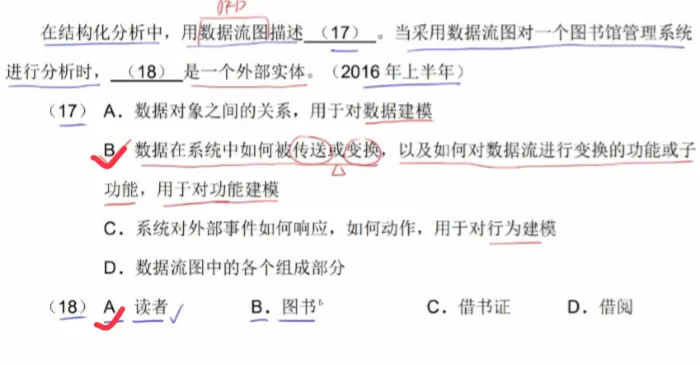

- 例题1
- 例题2
- 例题3
- 例题4
- 例题5
- 例题6
- 例题7

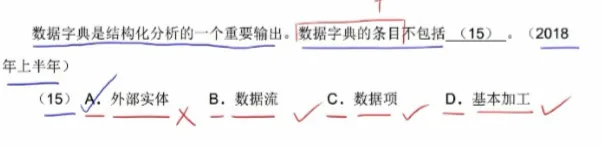

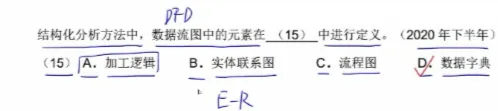

六、数据字典（DD）
- 包括：
- 数据流
- 数据项
- 数据存储
- 基本加工

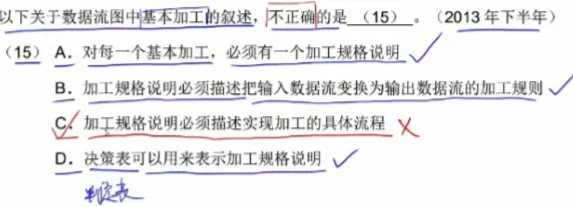

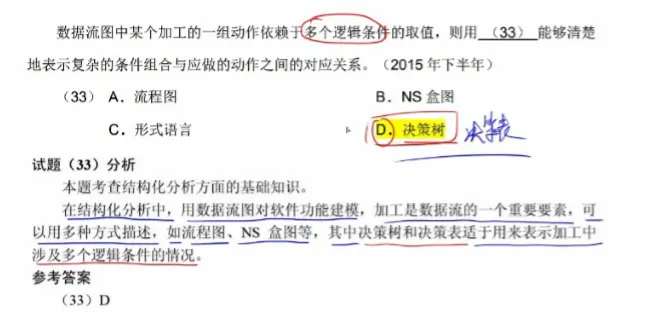

七、加工逻辑的描述
- 别名：小说明
- 常用的描述方法：

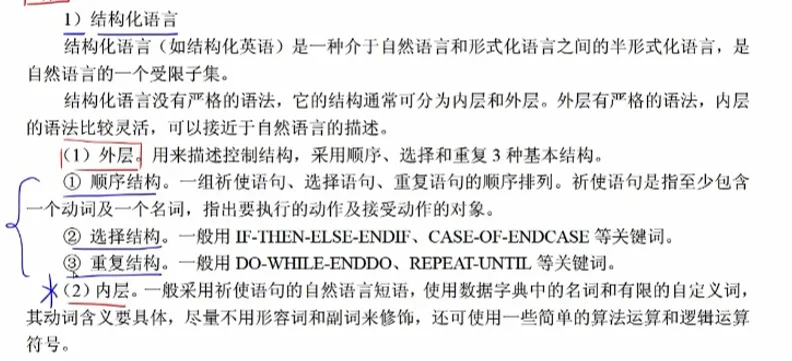

- 结构化语言

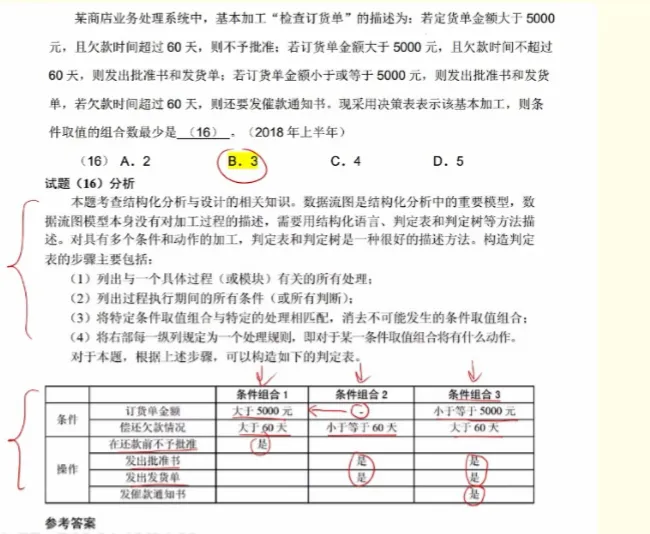

- 判定表
- 判定树
- 例题1
- 例题2
- 例题3

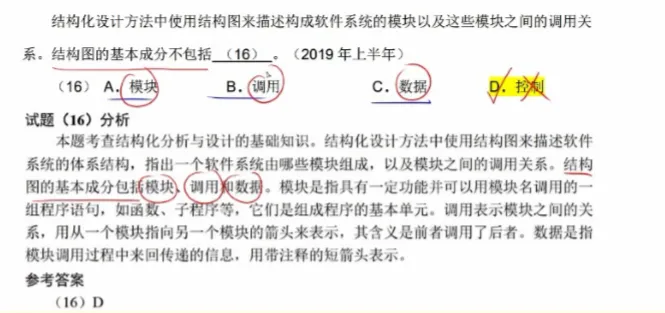

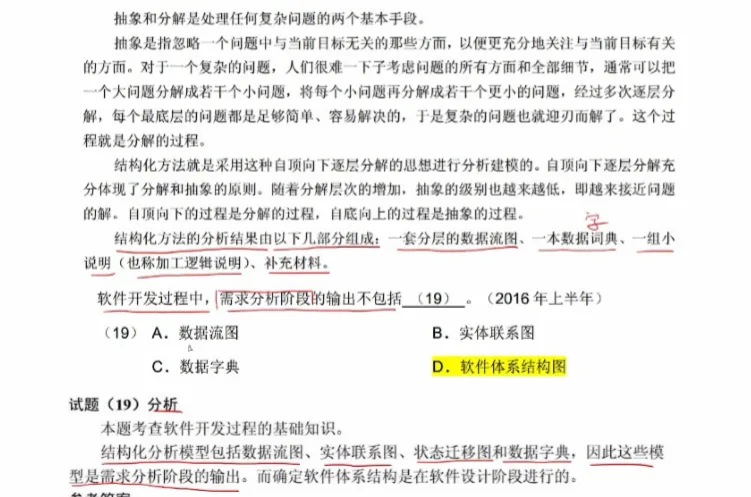

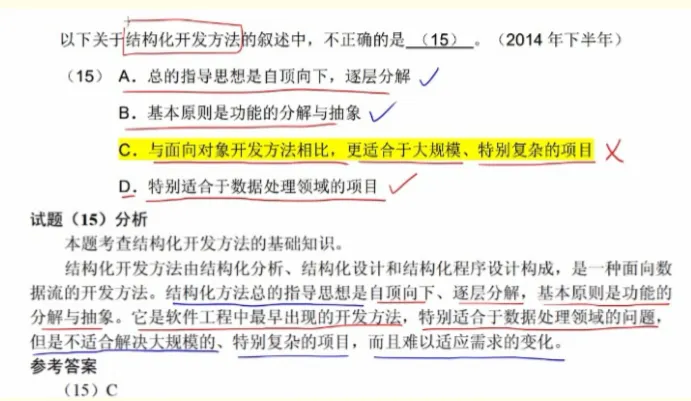

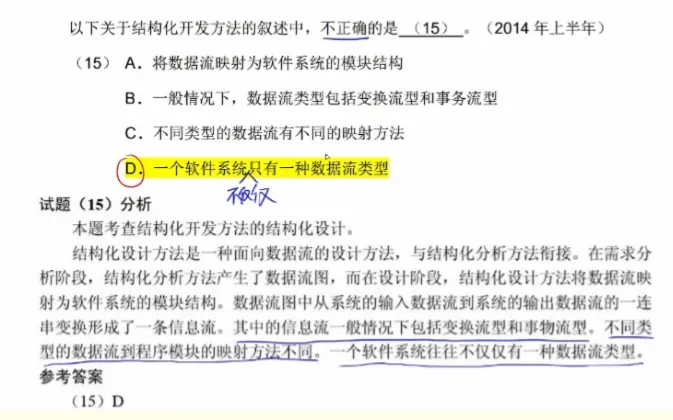

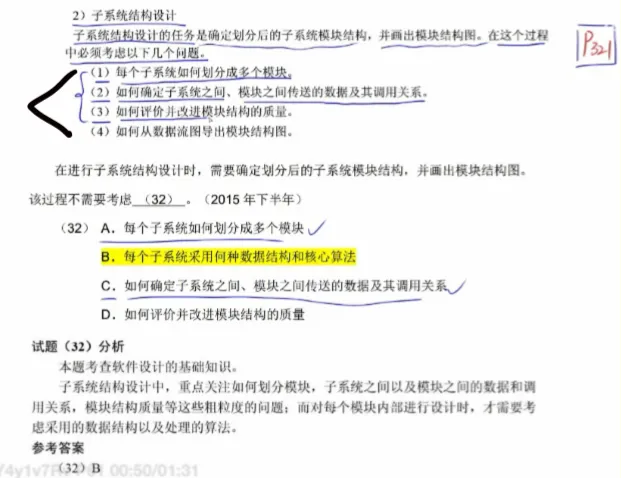

八、杂题

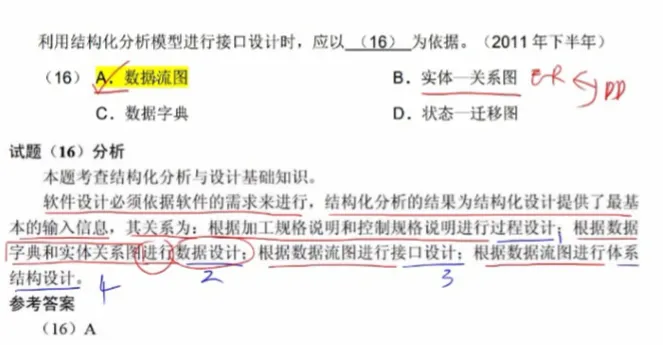

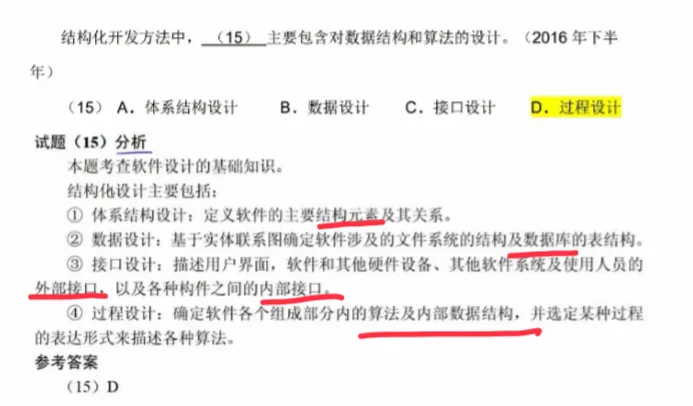

- 题1
- 题2
- 记：
- E-R图----》数据设计
- 数据流图----》接口设计、体系结构设计
- 题3
- 题4
- 题5
- 题6
- 题7
- 题8
- 题9
- 题10
- 题11
- 题12
- 题13
- 题14
- 题15
- 题16
