💥1 概述
对具有1个射频链的OFDM-MIMO系统进行束扫描研究
"OFDM-MIMO系统单射频链束训练"。本文展示了如何对具有1个射频链的OFDM-MIMO系统进行束扫描。采用了DFT码本。本文包括束训练、MIMO信道生成和DFT码本构建。DFT码本是为平面天线阵列构建的。
单射频链束训练是一种在OFDM-MIMO系统中用于发现和跟踪传输链束的技术。它允许系统在具有单个射频链的情况下实现链束对齐和数据传输。束扫描涉及通过发送特定的参考信号或序列来测量通道的响应，从而确定最佳的链束对齐配置。这有助于提高系统的性能和吞吐量。
一、研究背景与意义
OFDM（正交频分复用）与MIMO（多输入多输出）技术的结合，已成为现代无线通信领域的核心技术，能够显著提高频谱效率和数据传输速率。然而，在实际应用中，射频链的数量往往受到成本、功耗和尺寸等因素的限制。因此，对具有单个射频链的OFDM-MIMO系统进行研究，具有重要的现实意义。
束训练（Beam Training）是MIMO系统中的关键环节，通过精确的波束赋形，可以有效提升信号的传输距离和接收质量。在单射频链系统中，由于无法同时在所有天线上进行信号处理，束训练面临额外的挑战，需要设计更加精巧的算法来完成。
二、单射频链OFDM-MIMO系统概述
单射频链OFDM-MIMO系统通常采用射频开关或相控阵技术，在多个天线之间共享一个射频链。这种架构的优点是降低了硬件复杂度和成本，但同时也对束训练和信道估计提出了更高的要求。系统通过在不同时间或频率上切换天线，模拟多射频链的MIMO系统。
三、束扫描方法研究
在单射频链OFDM-MIMO系统中，传统的并行束训练方法不再适用。为了实现束训练，通常需要采用串行或迭代的方法进行束扫描。以下是几种常见的束扫描方法：
- 穷举搜索法：
- 原理：通过遍历所有可能的波束方向，并选择信道增益最大的波束。
- 优点：能够找到最优解。
- 缺点：计算复杂度随着天线数量的增加而呈指数级增长，在实际应用中可能不切实际。
- 基于码本的束训练：
- 原理：预先设计一组离散的波束方向，形成一个码本。系统通过遍历码本中的波束方向，选择信道增益最大的波束。
- 优点：降低了计算复杂度。
- 缺点：波束性能受限于码本的设计。
- 码本构建：可以采用DFT（离散傅里叶变换）码本，为平面天线阵列构建码本，以覆盖所有可能的波束方向。
- 迭代波束优化法：
- 原理：通过迭代的方式逐步优化波束方向。例如，可以采用梯度下降法或基于采样的优化算法，在每次迭代中调整波束权重，使其逐渐逼近最优解。
- 优点：能够在较少的迭代次数内找到较好的波束方向。
- 缺点：算法实现较为复杂，且可能陷入局部最优解。
- 基于机器学习的束训练：
- 原理：通过离线训练，机器学习模型可以学习信道与最优波束之间的映射关系，从而在实时通信中快速预测最优波束。
- 优点：有望解决传统算法计算复杂度高的问题。
- 缺点：需要大量的训练数据，且模型的泛化能力有待验证。
四、Matlab仿真实现
以下是一个基于Matlab的束扫描仿真实现示例，采用DFT码本进行束训练：
matlab
%% System parameters |
fc = 30e9; % Carrier frequency (Hz) |
N = 64; % Number of subcarriers |
L = 20; % Number of clusters |
M = 20; % Number of non-resolvable paths per cluster |
numRF = 1; % Number of RF chains (1 in this case) |
% Antenna arrays - use isotropic antenna elements |
Ntv = 8; % Number of vertical antennas |
Nth = 8; % Number of horizontal antennas |
Nt = Ntv * Nth; % Total number of antennas |
% Define tapers to reduce sidelobes |
dBdown = 30; % Sidelobe attenuation (dB) |
taperz = chebwin(Ntv, dBdown); % Vertical taper |
tapery = chebwin(Nth, dBdown); % Horizontal taper |
tap = taperz * tapery.'; % 8-by-8 taper values |
% Transmitter array configuration |
arrayTx = phased.URA('Size', [Ntv Nth], ... |
'ElementSpacing', [0.5 * physconst('LightSpeed') / fc, 0.5 * physconst('LightSpeed') / fc], ... |
'Taper', tap); |
posTx = getElementPosition(arrayTx); % Transmitter antenna positions |
% DFT codebook construction |
codebook = zeros(Nt, Nt); % Initialize codebook |
for n = 1:Nt |
% DFT beamforming vector |
bf_vec = exp(-1j * 2 * pi * (n-1) * (0:Nt-1)' / Nt); |
codebook(:, n) = bf_vec / sqrt(Nt); % Normalize beamforming vector |
end |
% Beam scanning simulation |
numBeams = Nt; % Number of beams in the codebook |
SNR_dB = 20; % Signal-to-noise ratio (dB) |
SNR = 10^(SNR_dB / 10); % Convert to linear scale |
% Simulate beam scanning over all beams in the codebook |
receivedPower = zeros(numBeams, 1); % Store received power for each beam |
for beamIdx = 1:numBeams |
% Apply beamforming vector |
bf_vec = codebook(:, beamIdx); |
% Simulate channel (simplified example) |
H = (randn(N, Nt) + 1j * randn(N, Nt)) / sqrt(2); % Rayleigh fading channel |
% Transmit signal (simplified example) |
txSignal = (randn(N, 1) + 1j * randn(N, 1)) / sqrt(2); % QPSK-like signal |
% Apply beamforming at transmitter |
txBeamformed = H * (bf_vec * txSignal'); % Simplified beamforming |
% Add noise |
noise = sqrt(1/(2*SNR)) * (randn(size(txBeamformed)) + 1j * randn(size(txBeamformed))); |
rxSignal = txBeamformed + noise; |
% Calculate received power (simplified metric) |
receivedPower(beamIdx) = sum(abs(rxSignal).^2); |
end |
% Find the best beam |
[bestPower, bestBeamIdx] = max(receivedPower); |
fprintf('Best beam index: %d, Received power: %.2f dB\n', bestBeamIdx, 10*log10(bestPower)); |
五、挑战与展望
- 信道估计困难：由于射频链的限制，精确的信道估计变得更加困难，这会直接影响束训练的性能。
- 训练时间和资源消耗：束训练需要消耗一定的训练时间和资源，这会降低系统的吞吐量和频谱效率。
- 硬件实现难度：单射频链系统中的射频开关和相控阵技术需要高精度和低损耗的器件，这增加了硬件实现的难度。
未来研究方向：
- 联合优化：将信道估计和束训练作为一个整体进行优化，以提高整体性能。
- 低复杂度算法：设计适用于单射频链系统的低复杂度、高性能束训练算法。
- 人工智能应用：探索深度学习、强化学习等人工智能技术在束训练中的应用，以实现更智能、更高效的波束赋形。
- 新技术结合：将束训练与大规模MIMO、毫米波通信等新技术相结合，以适应未来无线通信的发展需求。

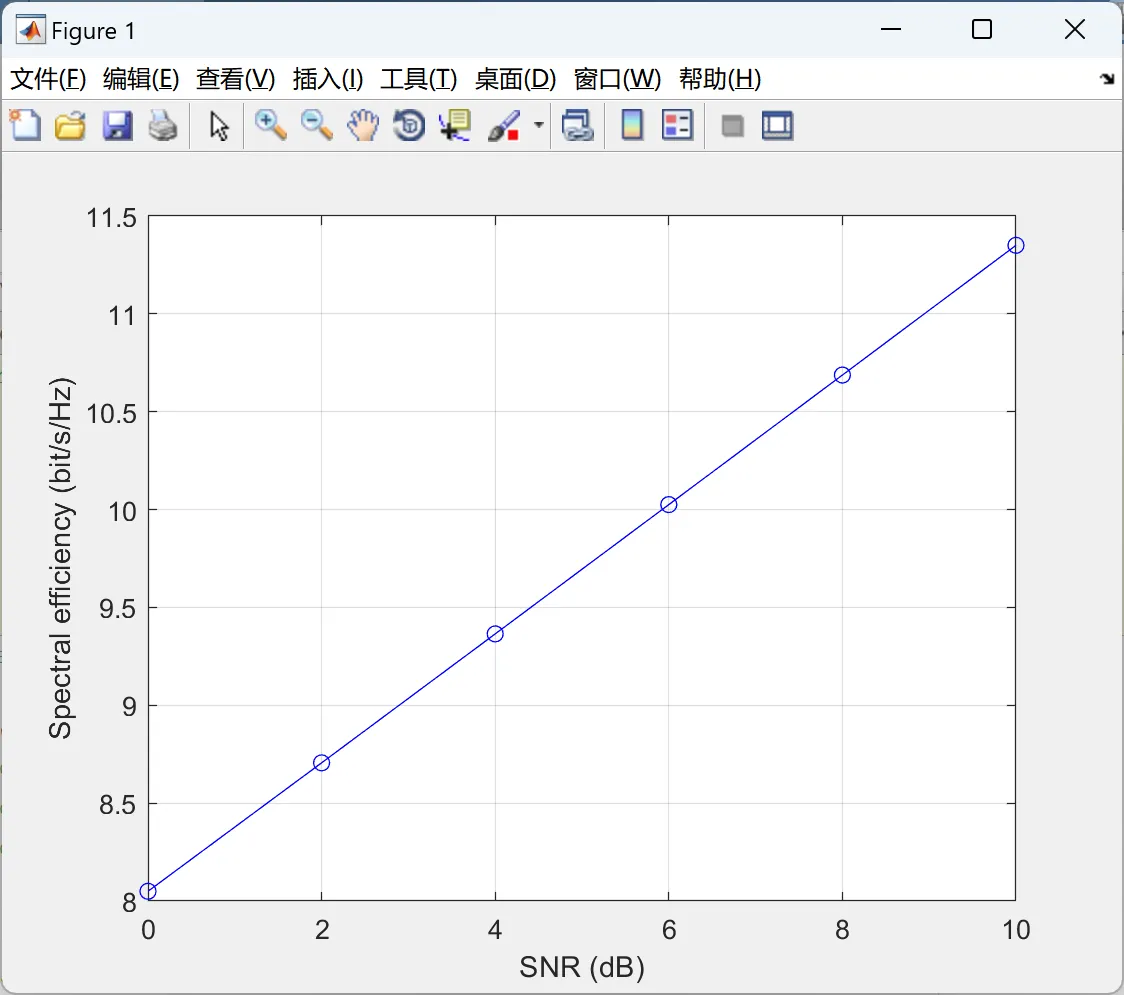

📚2 运行结果
编辑
部分代码：
%% System parameters
fc = 30e9; % carrier frequency
N = 64; % number of subcarriers
L = 20; % number of clusters
M = 20; % number of non-resolvable paths per cluster
numRF = 1; % 1 data stream
% Antenna arrays - use isotropic antenna elements
% Transmitter
Ntv = 8;
Nth = 8;
Nt = Ntv*Nth;
% Define tapers to reduce sidelobes
dBdown = 30; % dB
taperz = chebwin(Ntv,dBdown);
tapery = chebwin(Nth,dBdown);
tap = taperz*tapery.'; % Multiply vector tapers to get 8-by-8 taper values
arrayTx = phased.URA('Size',[Ntv Nth],'ElementSpacing',[0.5*physconst('LightSpeed')/fc 0.5*physconst('LightSpeed')/fc],'Taper',tap);
posTx = getElementPosition(arrayTx);
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]李亚卓,许晓东,陶小峰,等.基于MIMO-OFDM的新一代移动通信射频子系统设计[C]//第十三届全国微波能应用学术会议.0[2024-05-25].
[2]佟达.认知OFDM-MIMO系统的频谱感知与链路自适应技术研究[D].哈尔滨工业大学[2024-05-25].
[3]周志平.MIMO-OFDM系统中信道估计技术研究[D].太原理工大学,2008.DOI:CNKI:资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取【请看主页然后私信】
