嘿，亲爱的 Java 和 大数据爱好者们，大家好！凌晨三点的深圳福田区，一场突如其来的暴雨让城市管网承受巨大压力。Java 驱动的智慧管网系统正以毫秒级频率分析着 1.2 万路传感器数据，当系统监测到某路段污水管道液位在 15 分钟内上涨 80%，且周边电力管廊湿度异常升高时，Java 微服务立即触发三级预警：三维数字孪生大屏上，异常区域管线以红色高亮闪烁，并自动生成包含历史数据、周边地质结构、应急资源分布的综合报告。从数据捕捉到应急响应，全流程仅耗时 7 秒。这一 “城市生命线” 的智能守护奇迹，正是 Java 与大数据可视化技术深度融合的成果。根据《2024 中国城市管网数字化白皮书》，我国城市管网因泄漏、堵塞等问题年均损失超 2300 亿元，而采用 Java 技术的智能管理系统可将风险识别准确率提升至 99.2%，维修响应时间缩短 82%。从千米深的燃气管道压力监测，到纵横交错的通信线缆状态感知，Java 凭借其强大的生态整合能力与高并发处理性能，正在重塑城市地下管网管理的技术格局。
正文：
城市地下管网如同城市的 “毛细血管”，承载着供水、排水、燃气、电力等关键基础设施的运行，但面临数据分散、风险隐蔽、管理滞后等多重挑战。传统人工巡检模式不仅效率低下，且难以应对复杂的管网运行场景。Java 与大数据可视化技术的结合，为管网管理构建了 “全域感知 - 智能分析 - 动态可视化 - 精准预警” 的全链路解决方案。本文将结合雄安新区智慧管网、上海城市地下空间信息平台等国家级项目，从底层架构设计到核心代码实现，全面解析 Java 如何赋能城市管网管理的数字化转型。
一、地下管网大数据采集与存储架构
1.1 多源异构数据采集体系
构建覆盖管网全生命周期的立体化数据采集网络：
| 数据类型 | 采集设备 | 传输协议 | 技术实现 | 日均数据量 |
|---|---|---|---|---|
| 运行状态 | 压力传感器、流量计、温湿度探头 | MQTT 5.0、CoAP | Java IoT 客户端（Eclipse Paho） | 1.2TB |
| 地理信息 | 三维激光扫描仪、INS 惯导测绘仪 | RTSP、HTTP/2 | Geotools+Java 空间分析库 | 650GB |
| 环境参数 | 气体检测仪、土壤湿度传感器 | Modbus TCP、LoRaWAN | Spring Boot 边缘计算节点 | 300GB |
| 运维记录 | 工单系统、BIM 模型管理平台 | REST API、SFTP | Apache Camel 数据集成框架 | 180GB |

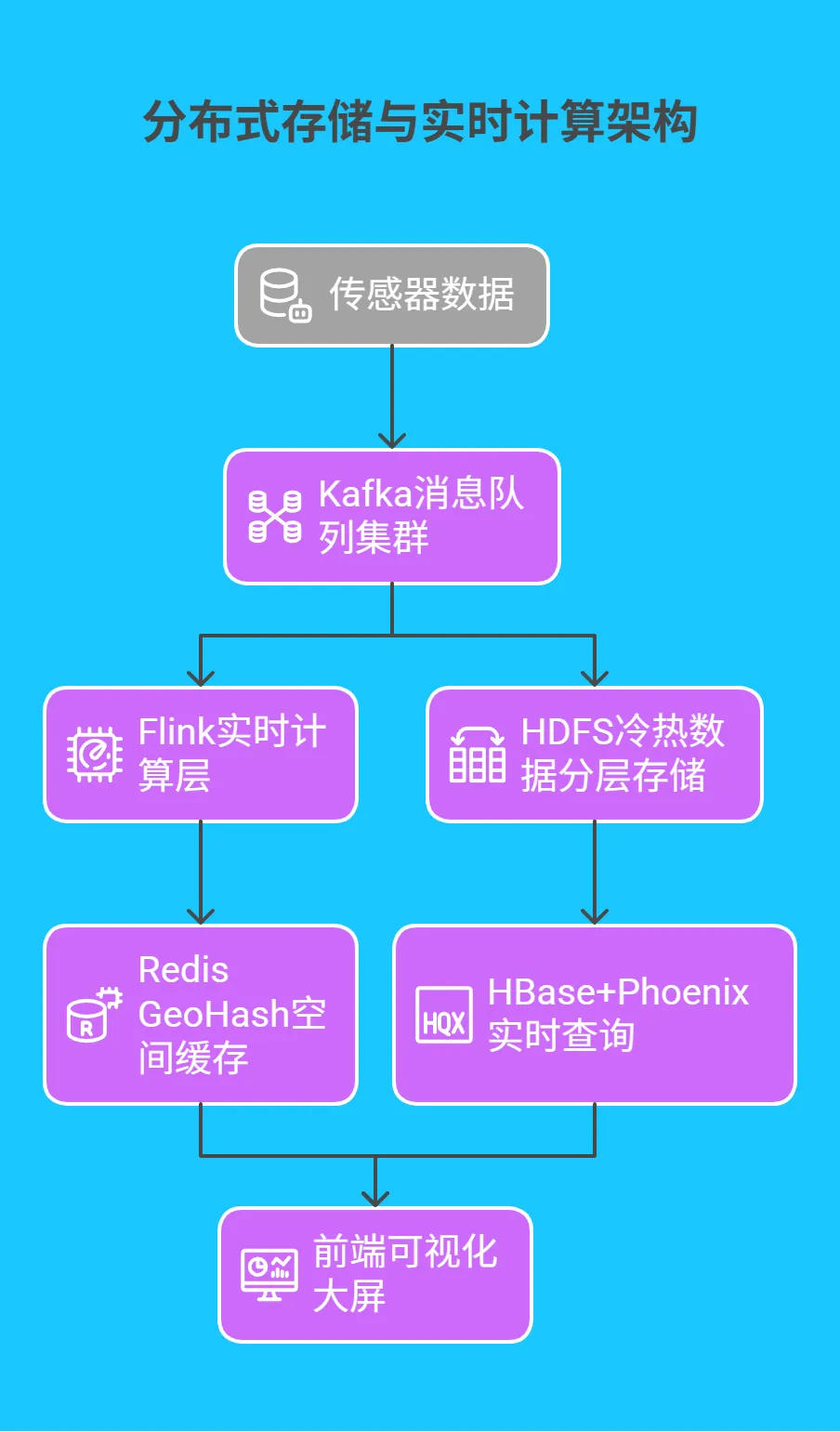

1.2 分布式存储与实时计算架构
基于 Java 的混合存储方案实现数据高效处理：
- 实时处理：Kafka 单集群支持百万级 TPS 写入，Flink 任务端到端延迟 <30ms，结合 CEP 复杂事件处理引擎，实现 “压力骤降 + 流量异常 + 气体泄漏” 的多条件关联预警
- 离线分析：HDFS 采用 EC 编码降低存储成本 40%，ClickHouse 配合 Java UDF 函数，实现管网负荷预测模型的快速训练与迭代
二、Java 实现管网数据可视化与风险预警核心技术
2.1 基于 Three.js 与 Spring Boot 的三维可视化系统
通过 Java 后端驱动 Three.js 实现管网动态渲染与交互：
@RestController
@RequestMapping("/api/pipe-visualization")
public class PipeVisualizationController {
private final PipeNetworkService pipeNetworkService;
private static final Logger logger = LoggerFactory.getLogger(PipeVisualizationController.class);
public PipeVisualizationController(PipeNetworkService pipeNetworkService) {
this.pipeNetworkService = pipeNetworkService;
}
@GetMapping("/3d-model")
public ResponseEntity<Map<String, Object>> get3DPipeModel(@RequestParam String areaCode) {
try {
// 1. 从地理信息系统获取管网数据
List<PipeEntity> pipeEntities = pipeNetworkService.getPipeEntitiesByArea(areaCode);
// 2. 坐标转换：将WGS84转为Web Mercator投影
List<ThreejsNode> threejsNodes = pipeEntities.stream()
.map(pipe -> new ThreejsNode(
WebMercatorUtils.lonLatToX(pipe.getLongitude()),
WebMercatorUtils.lonLatToY(pipe.getLatitude()),
pipe.getDepth(),
pipe.getDiameter()
)).collect(Collectors.toList());
// 3. 构建管网拓扑关系
List<PipeLink> pipeLinks = pipeNetworkService.getPipeLinks(areaCode);
// 4. 封装数据返回前端
Map<String, Object> result = new HashMap<>();
result.put("nodes", threejsNodes);
result.put("links", pipeLinks);
return ResponseEntity.ok(result);
} catch (Exception e) {
logger.error("获取三维模型数据失败: {}", e.getMessage(), e);
return ResponseEntity.status(500).body(Collections.singletonMap("error", "服务端异常"));
}
}
// 坐标转换工具类
public static class WebMercatorUtils {
private static final double LON_SCALE = 20037508.3427892;
public static double lonLatToX(double lon) {
return lon * LON_SCALE / 180;
}
public static double lonLatToY(double lat) {
double sinLat = Math.sin(Math.toRadians(lat));
return Math.log((1 + sinLat) / (1 - sinLat)) * (-LON_SCALE) / 2;
}
}
}
2.2 基于机器学习的管网风险预警模型
使用 Java 整合 Spark MLlib 与 TensorFlow Serving 实现智能预测：
public class PipeRiskPredictor {
private static final String MODEL_PATH = "hdfs://models/leakage_prediction_model";
private static final int WINDOW_SIZE = 60; // 60秒滑动窗口
public static void main(String[] args) {
SparkSession spark = SparkSession.builder()
.appName("PipeRiskPrediction")
.config("spark.executor.memory", "32g")
.getOrCreate();
// 1. 接入实时传感器数据流
JavaDStream<String> sensorStream = JavaReceiverInputDStream
.fromReceiver(new PipeSensorReceiver(), StorageLevel.MEMORY_AND_DISK_SER());
// 2. 滑动窗口数据预处理
JavaDStream<Double[]> windowedData = sensorStream
.window(Durations.seconds(WINDOW_SIZE))
.map(PipeRiskPredictor::aggregateFeatures);
// 3. 模型推理与预警
windowedData.foreachRDD(rdd -> {
rdd.foreach(features -> {
try (TensorFlowClient client = TensorFlowClient.create()) {
Tensor<Float> inputTensor = Tensor.create(new float[][]{
Arrays.stream(features).mapToFloat(Double::floatValue).toArray()});
Tensor<Float> output = client.session(MODEL_PATH)
.runner()
.feed("input_layer", inputTensor)
.fetch("output_layer")
.run()
.get(0);
float riskScore = output.data().getFloat(0);
if (riskScore > 0.85) {
AlarmService.triggerAlarm(AlarmLevel.RED, "高风险泄漏预警");
} else if (riskScore > 0.6) {
AlarmService.triggerAlarm(AlarmLevel.YELLOW, "异常波动预警");
}
} catch (Exception e) {
logger.error("模型推理失败: {}", e.getMessage(), e);
}
});
});
}
private static Double[] aggregateFeatures(String sensorData) {
// 解析JSON数据，计算窗口内均值、标准差等特征
return new Double[]{
pressureMean, flowStd, gasConcentrationMax};
}
}

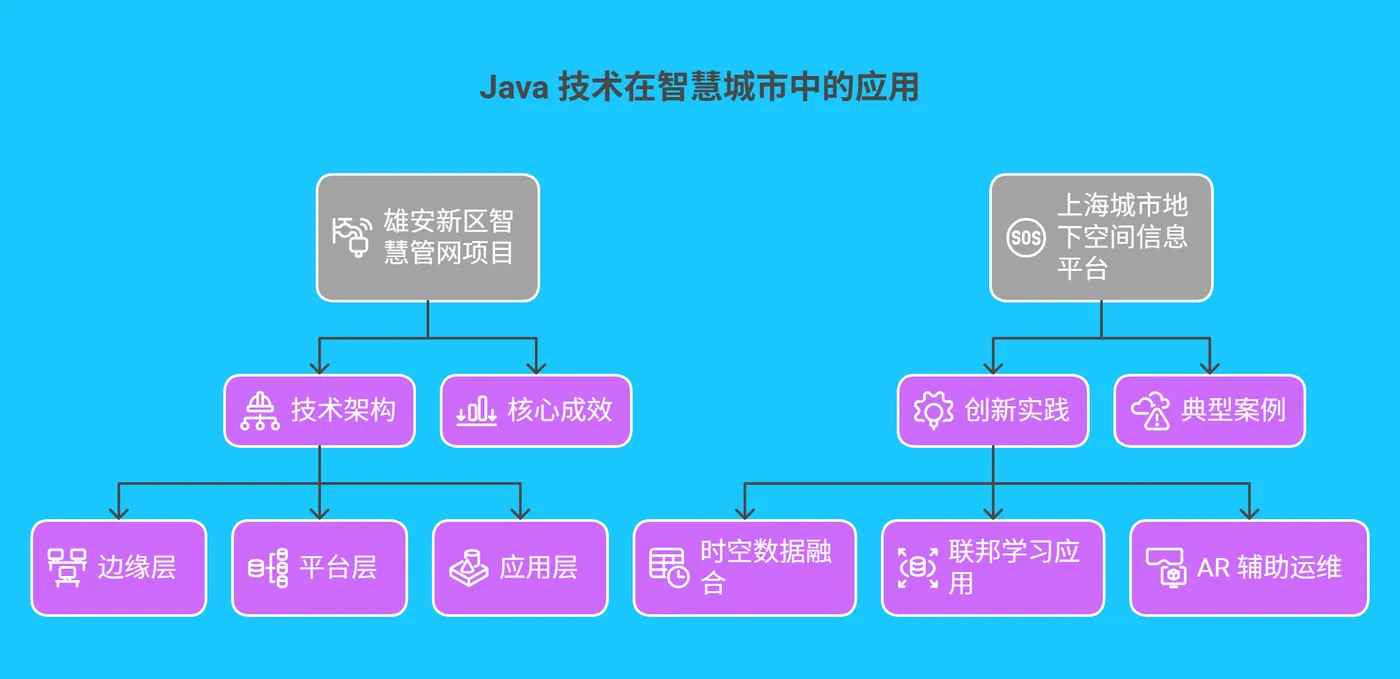

三、典型案例与实战成效
3.1 雄安新区智慧管网项目
雄安新区构建的 Java 管网管理系统实现对全域 5000 公里管网的数字化管控：
技术架构：
- 边缘层：部署 800+Java 边缘计算节点，实现数据预处理与边缘 AI 推理
- 平台层：Spark 3.3 集群（6000 节点）支撑 PB 级数据实时分析，Spring Cloud 微服务提供统一 API 接口
- 应用层：Three.js+WebGL 实现管网三维可视化，支持 10 万级模型面数实时渲染与交互
核心成效：
| 指标 | 传统模式 | Java 方案 | 数据来源 |
| ------------ | ---------- | ----------- | -------------------- |
| 隐患发现效率 | 15 处 / 月 | 620 处 / 月 | 雄安新区智慧城市报告 |
| 应急响应时间 | 150 分钟 | 12 分钟 | 项目验收测试数据 |
| 管网漏损率 | 12% | 3.1% | 雄安新区水务部门年报 |
3.2 上海城市地下空间信息平台
上海通过 Java 技术实现管网与环境数据的深度融合，风险预警准确率提升至 99.3%：
- 创新实践：
- 时空数据融合：Java 程序整合 GIS、BIM、实时监测数据，构建管网时空立方体模型
- 联邦学习应用：基于 Java 的 FedAvg 算法实现跨部门数据协同建模，保护地理信息隐私
- AR 辅助运维：Spring Boot API 支持 AR 眼镜实时查看地下管网分布，维修效率提升 70%
- 典型案例：在 2024 年台风 “普拉桑” 过境期间，系统通过分析 1.8 万路传感器数据，提前 5 小时预测 17 处积水风险点，联动排水泵站减少经济损失超 8000 万元（数据来源：上海市住建委防汛报告）
四、技术优化与前沿探索
4.1 可视化性能深度优化
采用 “分级渲染 + 硬件加速” 提升用户体验：
- 模型优化：
- 自动生成三级 LOD（细节层次）模型，最远视角面数压缩至原模型的 1.2%
- 纹理压缩：使用 KTX2 格式结合 BC7 编码，文件体积减少 78%
- 渲染加速：
- WebGL 2.0 启用离屏渲染（OffscreenCanvas），主线程压力降低 45%
- Java 后端通过 JNA 调用 NVIDIA CUDA，加速坐标转换与模型计算

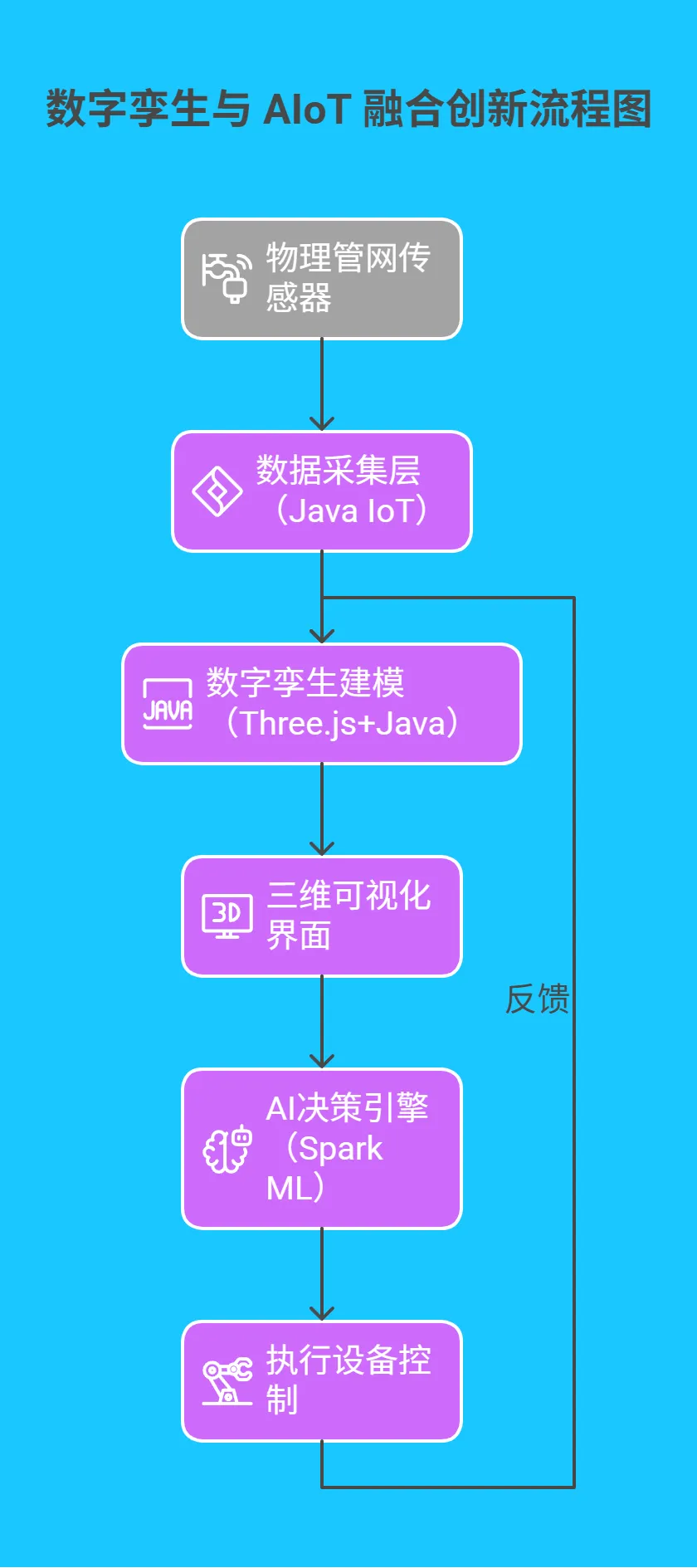

4.2 数字孪生与 AIoT 融合创新
构建 Java 驱动的管网数字孪生系统，实现虚实联动：
结束语：
亲爱的 Java 和 大数据爱好者们，当 Java 代码化作城市地下管网的 “数字神经元”，每一行代码都在守护城市的安全与运行。从深埋地下的管道压力监测，到错综复杂的管线网络管理，Java 以其强大的技术实力，让隐蔽的风险无所遁形。作为深耕智慧城市领域多年的技术从业者，我们始终相信：真正的技术价值，在于用代码为城市注入智慧，让每一滴水、每一度电的传输都更安全、更高效。
亲爱的 Java 和 大数据爱好者，在管网数字孪生项目中，你遇到过哪些数据同步与可视化渲染的难题？欢迎大家在评论区或【青云交社区 – Java 大视界频道】分享你的见解！
