数据迁移图的目的是显示从源应用程序到目标应用程序的数据流。该图将提供源/目标分布的可视化表示，并作为数据审核和建立可追溯性的工具。该图可以根据需要进行细化或增强。例如，该图可以只包含迁移环境的总体布局，也可以包含单个应用程序元数据元素的详细信息。
可以在概念级或物理级表达迁移。应用程序通信图也可以用来表示数据迁移。“迁移”依赖关系是正式化迁移的关键元素。

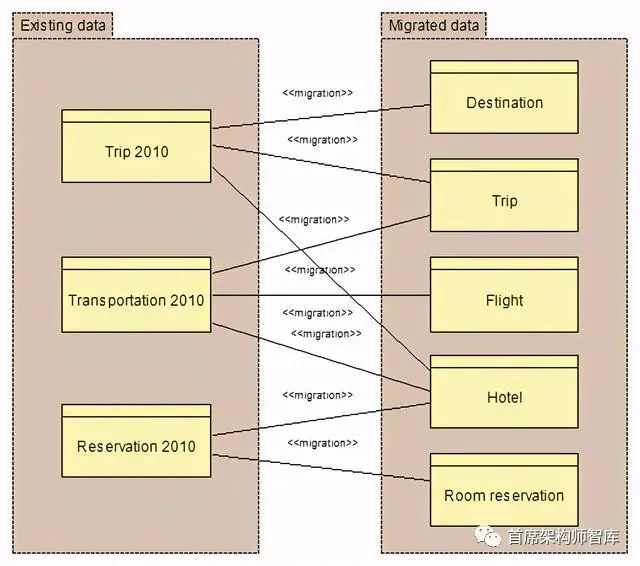

UML/BPMN EAP Profile
- 业务实体:描述业务中实体的语义，独立于任何考虑因素(例如存储、技术等)。
- 企业实体(已开发的形式):这里还显示了一个属性，换句话说，一个实体可能具有的属性。
- 迁移链接:迁移IS的两个版本之间的元素。通常在业务实体或应用程序组件之间使用。

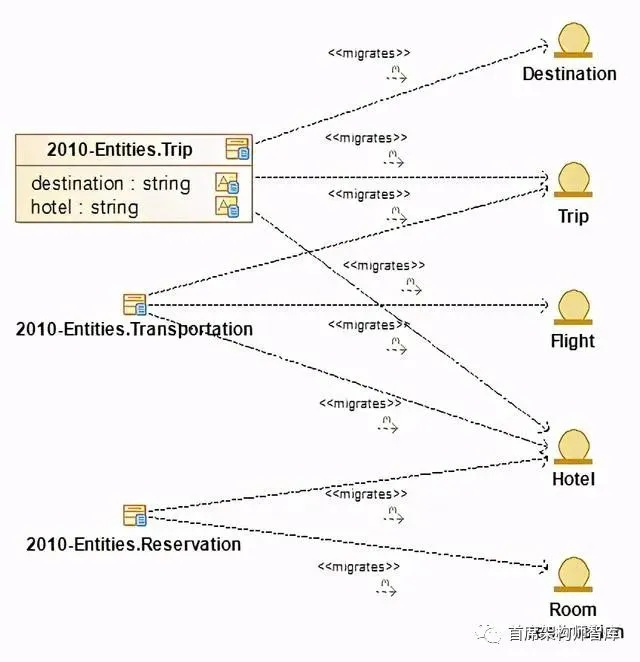

Archimate
迁移依赖项可以在业务实体之间进行，也可以在“属性”级别更精确地定义。
在这个例子中，我们看到前一个数据模型中的几个属性在新的数据模型中被提升为“实体”。

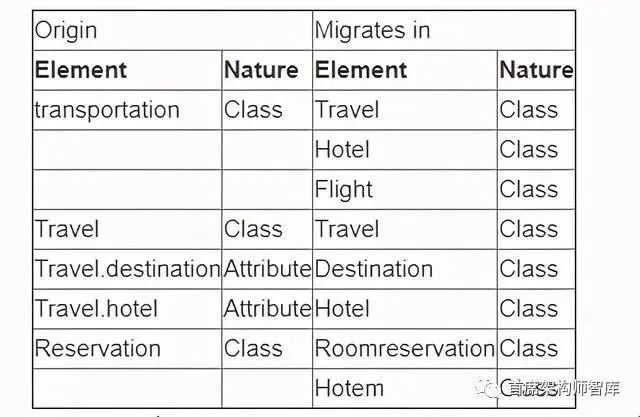

这些图很快就会被链接弄得乱七八糟，它们应该集中在源或目标业务实体上。表格也可在下表中使用：
我们看到，新模型的结构更好了，因为它对以前分散的信息进行了分组。它是标准化的。
