在一个由数字序列表示的图像中的一个最小单位，称为像素。计算机在屏幕上显示的内容都是由屏幕上的每一个像素组成的。

eg : 某一个计算机显示器的分辨率是1440 * 900，表示该显示器每一行由1440个像素构成，共900行；或者说每一列由900个像素构成，共1440列。而整个显示器屏幕共有1440 * 900 = 1296000个像素。

注意 : 像素不是一个长度单位，因此直接比较像素没有意义；像素只是一个相对的表示图像的最小单位，如果该显示器是确定的，那么像素更像是一个密度单位。

2.坐标系 :

在java的坐标系中，像素为基本单位。坐标原点位于坐标系的左上角，向右水平延伸是x轴，代表水平方向；垂直x轴向下延伸即是y轴，代表竖直方向。如下图所示 :

其中，（x, y)表示水平方法x个像素，竖直方向y个像素。

二、绘图

1.机制 :

画框——定义一个测试类去继承JFrame类，该测试类相当于一个画框。

画板——定义一个类去继承JPanel类；该类的一个实例化就是一个画板。

画笔——paint方法中的形参(Graphics g)就是一个画🖊。（Graphics类中提供了大量绘图的方法。）paint方法中要存放绘图信息（即画什么）。

2.实例 :

以PaintOval类为演示类，画一个椭圆，代码如下 :

packagecsdn.advanced.draw;
importjavax.swing.*;
importjava.awt.*;
publicclassPaintOvalextendsJFrame {
publicstaticvoidmain(String[] args) {
newPaintOval();    //实例化画框即可作画。    }
//1.定义画板(显式初始化为null)privateSketchpadsketchpad=null;
publicPaintOval() {
//2.初始化画板sketchpad=newSketchpad();
//3.将画板嵌入画框this.add(sketchpad);
//4.设置画板的大小（绘图区域）this.setSize(750, 500);
this.setVisible(true);  //true表示可见//5.设置点击“x”按钮即可退出程序this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }
}
classSketchpadextendsJPanel {
@Overridepublicvoidpaint(Graphicsg) {
super.paint(g); //注意 : 一定要使用带参数的父类的paint方法。//画一个特殊的椭圆（圆形）g.drawOval(200, 200, 400, 200);
/*drawOval方法的四个形参：1° x : 起笔处的x坐标2° y : 起笔处的y坐标3° width : 所要画的椭圆的宽度4° height : 所要画的椭圆的高度*/    }
}

运行结果 :

3.原理 :

Component类提供了两个与绘图相关的最重要的方法——

1°paint(Graphics g) : 绘制组件的外观；

2°repaint() : 刷新组件的外观；

PS : paint方法会在以下情况被调用——

1° 当组件第一次在屏幕上显示时，程序会自动地调用paint方法来绘制组件；

2° 当窗口改变大小时，同上；

3° 当窗口被最小化，又重新显示时，同上；

4° 当repaint方法被调用时，同上；

4.常用绘图方法 :

1° setColor(Color c) : 设置画笔颜色

eg : (在上文PaintOval类代码的基础上更改），代码如下 :

packagecsdn.advanced.draw;
importjavax.swing.*;
importjava.awt.*;
publicclassPaintOvalextendsJFrame {
publicstaticvoidmain(String[] args) {
newPaintOval();
    }
privateSketchpadsketchpad=null;
publicPaintOval() {
sketchpad=newSketchpad();
this.add(sketchpad);
this.setSize(750, 500);
this.setVisible(true);  //true表示可见this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }
}
classSketchpadextendsJPanel {
@Overridepublicvoidpaint(Graphicsg) {
super.paint(g);
g.setColor(Color.CYAN);
g.drawOval(200, 200, 400, 200);
g.setColor(Color.cyan);
g.drawOval(50, 50, 200, 200);
    }
}

运行效果 :

2° drawLine(int x1, int y1, int x2, int y2) : 画直线

其中，(x1, y1)代表起笔处；(x2, y2)代表收笔处。

eg :代码如下 :

packagecsdn.advanced.draw;
importjavax.swing.*;
importjava.awt.*;
publicclassPaintOvalextendsJFrame {
publicstaticvoidmain(String[] args) {
newPaintOval();
    }
privateSketchpadsketchpad=null;
publicPaintOval() {
sketchpad=newSketchpad();
this.add(sketchpad);
this.setSize(750, 500);
this.setVisible(true);  //true表示可见this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }
}
classSketchpadextendsJPanel {
@Overridepublicvoidpaint(Graphicsg) {
super.paint(g);
g.setColor(Color.pink);
g.drawLine(100, 300, 500, 300);
g.setColor(Color.cyan);
g.drawLine(100, 150, 300, 150);
    }
}

运行效果 :

3° drawRect(int x, int y, int width, int height) : 画矩形边框

其中，(x, y)代表起笔处；width代表矩形的宽度；height代表矩形的高度。

eg :代码如下 :

packagecsdn.advanced.draw;
importjavax.swing.*;
importjava.awt.*;
publicclassPaintOvalextendsJFrame {
publicstaticvoidmain(String[] args) {
newPaintOval();
    }
privateSketchpadsketchpad=null;
publicPaintOval() {
sketchpad=newSketchpad();
this.add(sketchpad);
this.setSize(750, 500);
this.setVisible(true);  //true表示可见this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }
}
classSketchpadextendsJPanel {
@Overridepublicvoidpaint(Graphicsg) {
super.paint(g);
g.setColor(Color.pink);
g.drawRect(50, 200, 500, 200);
g.setColor(Color.cyan);
g.drawRect(100, 100, 350, 150);
    }
}

运行效果 :

4° fillRect(int x, int y, int width, int height) : 画填充矩形

其中，(x, y)代表起笔处；width代表矩形的宽度；height代表矩形的高度。

eg :代码如下 :

packagecsdn.advanced.draw;
importjavax.swing.*;
importjava.awt.*;
publicclassPaintOvalextendsJFrame {
publicstaticvoidmain(String[] args) {
newPaintOval();
    }
privateSketchpadsketchpad=null;
publicPaintOval() {
sketchpad=newSketchpad();
this.add(sketchpad);
this.setSize(750, 500);
this.setVisible(true);  //true表示可见this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }
}
classSketchpadextendsJPanel {
@Overridepublicvoidpaint(Graphicsg) {
super.paint(g);
g.setColor(Color.pink);
g.fillRect(100, 200, 500, 200);
g.setColor(Color.cyan);
g.fillRect(100, 100, 350, 50);
    }
}

运行效果 :

5° drawImage(image img, int x, int y, int width, int heght, ImageObserver observer) : 画图片

其中，img表示图片对象（固定格式），(x, y)仍然代表起笔处，width代表图片的宽度，height代表图片的高度，最后要传入一个this。

eg :代码如下 :

packagecsdn.advanced.draw;
importjavax.swing.*;
importjavax.tools.Tool;
importjava.awt.*;
publicclassPaintOvalextendsJFrame {
publicstaticvoidmain(String[] args) {
newPaintOval();
    }
privateSketchpadsketchpad=null;
publicPaintOval() {
sketchpad=newSketchpad();
this.add(sketchpad);
this.setSize(750, 500);
this.setVisible(true);  //true表示可见this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }
}
classSketchpadextendsJPanel {
@Overridepublicvoidpaint(Graphicsg) {
super.paint(g);
/*这里的文件需要传入的是路径。*/Imageimage=Toolkit.getDefaultToolkit().getImage("C:\\Users\\Five\\Desktop\\ty.jpg");
g.drawImage(image, 50, 50 , 300, 350, this);
    }
}

运行效果 :

6° setFont(Font font) : 设置画笔的字体

其中，可以更改字体的字体样式，字体粗细，字号等属性。

7° drawString(String str, int x, int y) : 画字符串

其中，(x, y)代表的是字符串左下角的坐标（注意）。

eg :代码如下 :

packagecsdn.advanced.draw;
importjavax.swing.*;
importjava.awt.*;
publicclassPaintOvalextendsJFrame {
publicstaticvoidmain(String[] args) {
newPaintOval();
    }
privateSketchpadsketchpad=null;
publicPaintOval() {
sketchpad=newSketchpad();
this.add(sketchpad);
this.setSize(750, 500);
this.setVisible(true);  //true表示可见this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }
}
classSketchpadextendsJPanel {
@Overridepublicvoidpaint(Graphicsg) {
super.paint(g);
g.setColor(Color.cyan);
g.setFont(newFont("楷体", Font.BOLD, 50));   //BOLD表示加粗g.drawString("Cyan_RA9", 100, 233);
    }
}

运行效果 :

三、事件处理机制

1. 概述 :

java的事件处理采用“委派事件模型”。——当事件发生时，产生该事件的对象，并把相关信息传递给“事件的监听者”处理。

其中，

①事件源，就是指用户的操作，可以是一个按钮，也可以是一个窗口，即产生事件的对象；

②事件，就是承载事件源状态改变时生成的事件对象，比如键盘事件，窗口事件，鼠标事件等等，该对象保存着当前事件的很多信息，比如KeyEvent对象含有当前被按下键的Code值。java.awt.event包和javax.swing.event包下定义了各种事件类型。

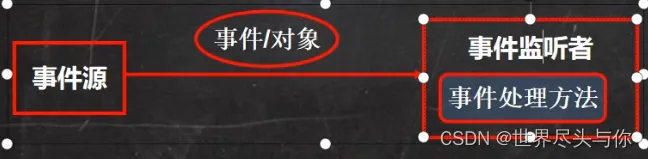

示意图如下 :

2.事件监听器接口 :

当事件源产生了一个事件，可以传送给事件监听器处理。此处的事件监听器——本质上就是一个实现了事件监听器接口的类。（eg : 画板类实现KeyListener接口）。

一个类可以实现多个事件监听器接口。事件监听器接口有很多种，对应监听不同的事件。
