CDN的基本原理和基础架构

简介: 本文为大家介绍CDN的基本工作原理、关键组件、基础架构和部署架构

CDN基本原理
最简单的CDN网络由一个DNS服务器和几台缓存服务器组成:

①当用户点击网站页面上的内容URL,经过本地DNS系统解析,DNS系统会最终将域名的解析权交给CNAME指向的CDN专用DNS服务器。

②CDN的DNS服务器将CDN的全局负载均衡设备IP地址返回用户。

③用户向CDN的全局负载均衡设备发起内容URL访问请求。

④CDN全局负载均衡设备根据用户IP地址,以及用户请求的内容URL,选择一台用户所属区域的区域负载均衡设备,告诉用户向这台设备发起请求。

⑤区域负载均衡设备会为用户选择一台合适的缓存服务器提供服务,选择的依据包括:根据用户IP地址,判断哪一台服务器距用户最近;根据用户所请求的URL中携带的内容名称,判断哪一台服务器上有用户所需内容;查询各个服务器当前的负载情况,判断哪一台服务器尚有服务能力。基于以上这些条件的综合分析之后,区域负载均衡设备会向全局负载均衡设备返回一台缓存服务器的IP地址。

⑥全局负载均衡设备把服务器的IP地址返回给用户。

⑦用户向缓存服务器发起请求,缓存服务器响应用户请求,将用户所需内容传送到用户终端。如果这台缓存服务器上并没有用户想要的内容,而区域均衡设备依然将它分配给了用户,那么这台服务器就要向它的上一级缓存服务器请求内容,直至追溯到网站的源服务器将内容拉到本地。

20161218110600795

CDN关键组件

  • LVS做四层均衡负载

DR模式
双LVS做Active-Active互备
负载均衡算法采用wrr

  • Tengine做七层负载均衡

阿里基于Nginx开发的高性能HTTP服务器,已经开源,详细请了解:http://tengine.taobao.org
主动健康检查
SPDY v3支持

  • Swift做HTTP缓存

高性能Cache
磁盘(SSD/SATA)

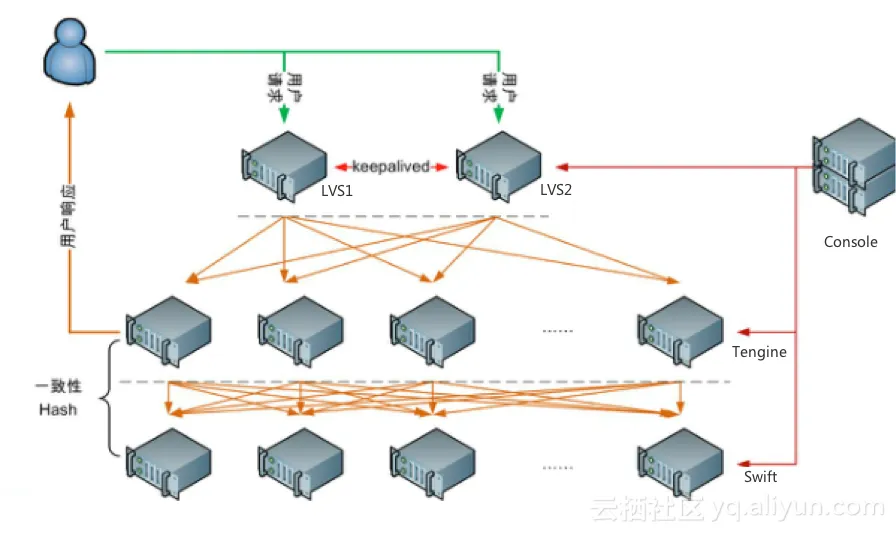

CDN基础架构
architecture_single

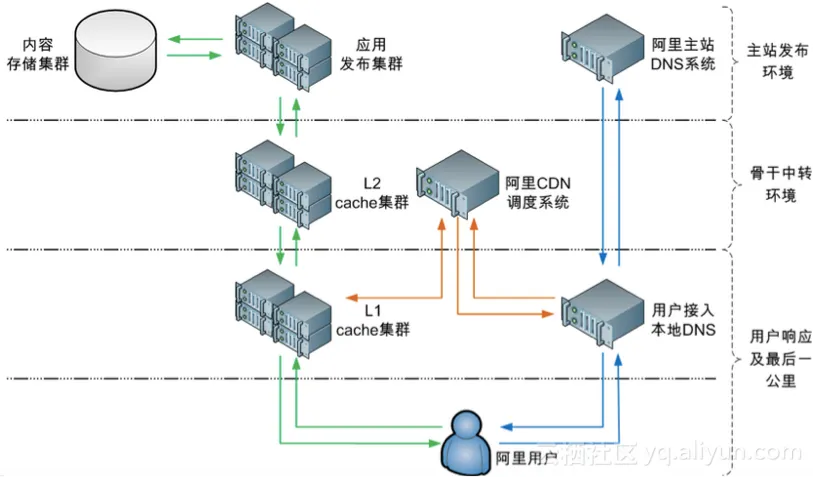

CDN部署架构
architecture_001
