Android 属性动画（Property Animation） 完全解析

1、概述

Android提供了几种动画类型：View Animation 、Drawable Animation 、Property Animation 。View Animation相当简单，不过只能支持简单的缩放、平移、旋转、透明度基本的动画，且有一定的局限性。比如：你希望View有一个颜色的切换动画；你希望可以使用3D旋转动画；你希望当动画停止时，View的位置就是当前的位置；这些View Animation都无法做到。这就是Property Animation产生的原因，本篇博客详细介绍Property Animation的用法。至于Drawable Animation，嗯，略~

2、相关API

Property Animation故名思议就是通过动画的方式改变对象的属性了，我们首先需要了解几个属性：

Duration动画的持续时间，默认300ms。

Time interpolation：时间差值，乍一看不知道是什么，但是我说LinearInterpolator、AccelerateDecelerateInterpolator，大家一定知道是干嘛的了，定义动画的变化率。

Repeat count and behavior：重复次数、以及重复模式；可以定义重复多少次；重复时从头开始，还是反向。

Animator sets: 动画集合，你可以定义一组动画，一起执行或者顺序执行。

Frame refresh delay：帧刷新延迟，对于你的动画，多久刷新一次帧；默认为10ms，但最终依赖系统的当前状态；基本不用管。

相关的类

ObjectAnimator  动画的执行类，后面详细介绍

ValueAnimator 动画的执行类，后面详细介绍

AnimatorSet 用于控制一组动画的执行：线性，一起，每个动画的先后执行等。

AnimatorInflater 用户加载属性动画的xml文件

TypeEvaluator  类型估值，主要用于设置动画操作属性的值。

TimeInterpolator 时间插值，上面已经介绍。

总的来说，属性动画就是，动画的执行类来设置动画操作的对象的属性、持续时间，开始和结束的属性值，时间差值等，然后系统会根据设置的参数动态的变化对象的属性。

3、ObjectAnimator实现动画

之所以选择ObjectAnimator为第一个~~是因为，这个实现最简单~~一行代码，秒秒钟实现动画，下面看个例子：

布局文件：

[html]  view plain  copy

1. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
2.    xmlns:tools="http://schemas.android.com/tools"
3.    android:layout_width="match_parent"
4.    android:layout_height="match_parent"
5.    android:id="@+id/id_container" >
6.
7.    <ImageView
8.        android:id="@+id/id_ball"
9.        android:layout_width="wrap_content"
10.        android:layout_height="wrap_content"
11.        android:layout_centerInParent="true"
12.        android:src="@drawable/mv"
13.        android:scaleType="centerCrop"
14.        android:onClick="rotateyAnimRun"
15.        />
16.
17. RelativeLayout>

很简单，就一张妹子图片~

Activity代码：

[java]  view plain  copy

1. package com.example.zhy_property_animation;
2.
3. import android.animation.ObjectAnimator;
4. import android.app.Activity;
5. import android.os.Bundle;
6. import android.view.View;
7.
8. public class ObjectAnimActivity extends Activity
9. {
10.    @Override
11.    protected void onCreate(Bundle savedInstanceState)
12.    {
13.        super.onCreate(savedInstanceState);
14.        setContentView(R.layout.xml_for_anim);
15.    }
16.
17.    public void rotateyAnimRun(View view)
18.    {
19.         ObjectAnimator//
20.         .ofFloat(view, "rotationX", 0.0F, 360.0F)//
21.         .setDuration(500)//
22.         .start();
23.    }
24.
25. }

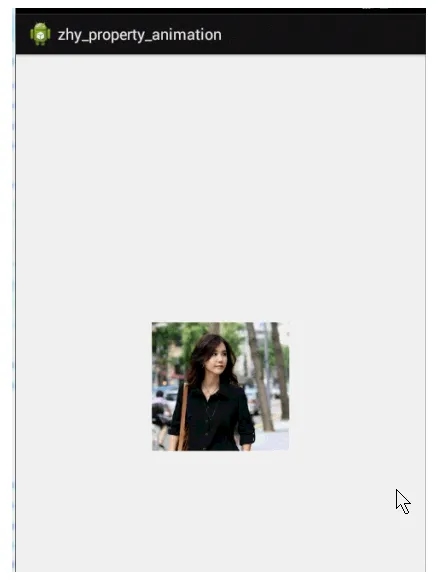

效果：

是不是一行代码就能实现简单的动画~~

对于ObjectAnimator

1、提供了ofInt、ofFloat、ofObject，这几个方法都是设置动画作用的元素、作用的属性、动画开始、结束、以及中间的任意个属性值。

当对于属性值，只设置一个的时候，会认为当然对象该属性的值为开始（getPropName反射获取），然后设置的值为终点。如果设置两个，则一个为开始、一个为结束~~~

动画更新的过程中，会不断调用setPropName更新元素的属性，所有使用ObjectAnimator更新某个属性，必须得有getter（设置一个属性值的时候）和setter方法~

2、如果你操作对象的该属性方法里面，比如上例的setRotationX如果内部没有调用view的重绘，则你需要自己按照下面方式手动调用。

[java]  view plain  copy

1. anim.addUpdateListener(new AnimatorUpdateListener()
2.        {
3.            @Override
4.            public void onAnimationUpdate(ValueAnimator animation)
5.            {
6. //              view.postInvalidate();
7. //              view.invalidate();
8.            }
9.        });

3、看了上面的例子，因为设置的操作的属性只有一个，那么如果我希望一个动画能够让View既可以缩小、又能够淡出（3个属性scaleX,scaleY,alpha），只使用ObjectAnimator咋弄？

想法是不是很不错，可能会说使用AnimatorSet啊，这一看就是一堆动画塞一起执行，但是我偏偏要用一个ObjectAnimator实例实现呢~下面看代码：

[java]  view plain  copy

1. public void rotateyAnimRun(final View view)
2. {
3.    ObjectAnimator anim = ObjectAnimator//
4.            .ofFloat(view, "zhy", 1.0F,  0.0F)//
5.            .setDuration(500);//
6.    anim.start();
7.    anim.addUpdateListener(new AnimatorUpdateListener()
8.    {
9.        @Override
10.        public void onAnimationUpdate(ValueAnimator animation)
11.        {
12.            float cVal = (Float) animation.getAnimatedValue();
13.            view.setAlpha(cVal);
14.            view.setScaleX(cVal);
15.            view.setScaleY(cVal);
16.        }
17.    });
18. }

把设置属性的那个字符串，随便写一个该对象没有的属性，就是不管~~咱们只需要它按照时间插值和持续时间计算的那个值，我们自己手动调用~

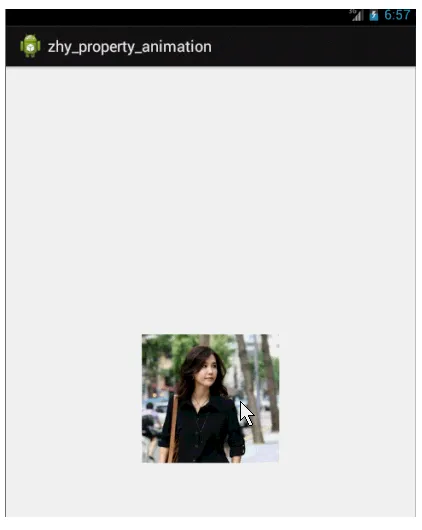

效果：

这个例子就是想说明一下，有时候换个思路不要被API所约束，利用部分API提供的功能也能实现好玩的效果~~~

比如：你想实现抛物线的效果，水平方向100px/s，垂直方向加速度200px/s*s ，咋实现呢~~可以自己用ObjectAnimator试试~

4、其实还有更简单的方式，实现一个动画更改多个效果：使用propertyValuesHolder

[java]  view plain  copy

1. public void propertyValuesHolder(View view)
2.    {
3.        PropertyValuesHolder pvhX = PropertyValuesHolder.ofFloat("alpha", 1f,
4.                0f, 1f);
5.        PropertyValuesHolder pvhY = PropertyValuesHolder.ofFloat("scaleX", 1f,
6.                0, 1f);
7.        PropertyValuesHolder pvhZ = PropertyValuesHolder.ofFloat("scaleY", 1f,
8.                0, 1f);
9.        ObjectAnimator.ofPropertyValuesHolder(view, pvhX, pvhY,pvhZ).setDuration(1000).start();
10.    }

4、ValueAnimator实现动画

和ObjectAnimator用法很类似，简单看一下用view垂直移动的动画代码：

[java]  view plain  copy

1. public void verticalRun(View view)
2.    {
3.        ValueAnimator animator = ValueAnimator.ofFloat(0, mScreenHeight
4.                - mBlueBall.getHeight());
5.        animator.setTarget(mBlueBall);
6.        animator.setDuration(1000).start();
7.    }

给你的感觉是不是，坑爹啊，这和ValueAnimator有毛线区别~但是仔细看，你看会发现，没有设置操作的属性~~也就是说，上述代码是没有任何效果的，没有指定属性~

这就是和ValueAnimator的区别之处：ValueAnimator并没有在属性上做操作，你可能会问这样有啥好处？我岂不是还得手动设置？

好处：不需要操作的对象的属性一定要有getter和setter方法，你可以自己根据当前动画的计算值，来操作任何属性，记得上例的那个【我希望一个动画能够让View既可以缩小、又能够淡出（3个属性scaleX,scaleY,alpha）】吗？其实就是这么个用法~

实例：

布局文件：

[html]  view plain  copy

1. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
2.    xmlns:tools="http://schemas.android.com/tools"
3.    android:layout_width="match_parent"
4.    android:layout_height="match_parent"
5.    android:id="@+id/id_container"
6.
7.    >
8.
9.    <ImageView
10.        android:id="@+id/id_ball"
11.        android:layout_width="wrap_content"
12.        android:layout_height="wrap_content"
13.        android:src="@drawable/bol_blue" />
14.
15.    <LinearLayout
16.        android:layout_width="fill_parent"
17.        android:layout_height="wrap_content"
18.        android:layout_alignParentBottom="true"
19.        android:orientation="horizontal" >
20.
21.        <Button
22.            android:layout_width="wrap_content"
23.            android:layout_height="wrap_content"
24.            android:onClick="verticalRun"
25.            android:text="垂直" />
26.
27.        <Button
28.            android:layout_width="wrap_content"
29.            android:layout_height="wrap_content"
30.            android:onClick="paowuxian"
31.            android:text="抛物线" />
32.
33.    LinearLayout>
34.
35. RelativeLayout>

左上角一个小球，底部两个按钮~我们先看一个自由落体的代码：

[java]  view plain  copy

1. /**
2.     * 自由落体
3.     * @param view
4.     */
5.    public void verticalRun( View view)
6.    {
7.        ValueAnimator animator = ValueAnimator.ofFloat(0, mScreenHeight
8.                - mBlueBall.getHeight());
9.        animator.setTarget(mBlueBall);
10.        animator.setDuration(1000).start();
11. //      animator.setInterpolator(value)
12.        animator.addUpdateListener(new AnimatorUpdateListener()
13.        {
14.            @Override
15.            public void onAnimationUpdate(ValueAnimator animation)
16.            {
17.                mBlueBall.setTranslationY((Float) animation.getAnimatedValue());
18.            }
19.        });
20.    }

与ObjectAnimator不同的就是我们自己设置元素属性的更新~虽然多了几行代码，但是貌似提高灵活性~

下面再来一个例子，如果我希望小球抛物线运动【实现抛物线的效果，水平方向100px/s，垂直方向加速度200px/s*s 】，分析一下，貌似只和时间有关系，但是根据时间的变化，横向和纵向的移动速率是不同的，我们该咋实现呢？此时就要重写TypeValue的时候了，因为我们在时间变化的同时，需要返回给对象两个值，x当前位置，y当前位置：

代码：

[java]  view plain  copy

1. /**
2.     * 抛物线
3.     * @param view
4.     */
5.    public void paowuxian(View view)
6.    {
7.
8.        ValueAnimator valueAnimator = new ValueAnimator();
9.        valueAnimator.setDuration(3000);
10.        valueAnimator.setObjectValues(new PointF(0, 0));
11.        valueAnimator.setInterpolator(new LinearInterpolator());
12.        valueAnimator.setEvaluator(new TypeEvaluator()
13.        {
14.            // fraction = t / duration
15.            @Override
16.            public PointF evaluate(float fraction, PointF startValue,
17.                    PointF endValue)
18.            {
19.                Log.e(TAG, fraction * 3 + "");
20.                // x方向200px/s ，则y方向0.5 * 10 * t
21.                PointF point = new PointF();
22.                point.x = 200 * fraction * 3;
23.                point.y = 0.5f * 200 * (fraction * 3) * (fraction * 3);
24.                return point;
25.            }
26.        });
27.
28.        valueAnimator.start();
29.        valueAnimator.addUpdateListener(new AnimatorUpdateListener()
30.        {
31.            @Override
32.            public void onAnimationUpdate(ValueAnimator animation)
33.            {
34.                PointF point = (PointF) animation.getAnimatedValue();
35.                mBlueBall.setX(point.x);
36.                mBlueBall.setY(point.y);
37.
38.            }
39.        });
40.    }

可以看到，因为ofInt,ofFloat等无法使用，我们自定义了一个TypeValue，每次根据当前时间返回一个PointF对象，（PointF和Point的区别就是x,y的单位一个是float,一个是int;RectF,Rect也是）PointF中包含了x,y的当前位置～然后我们在监听器中获取，动态设置属性：

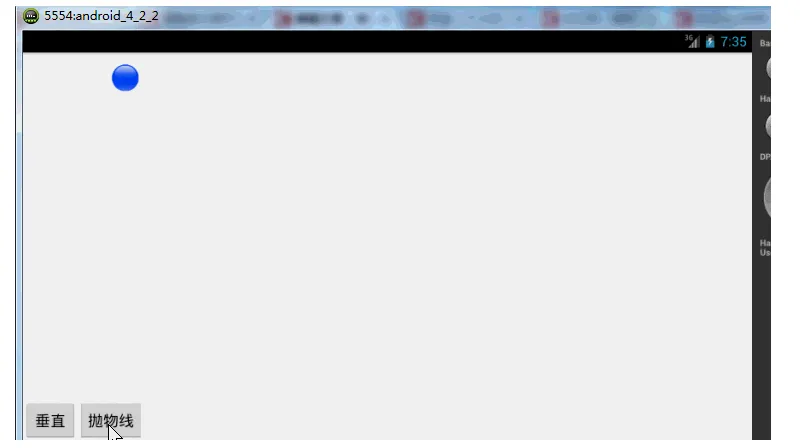

效果图：

有木有两个铁球同时落地的感觉~~对，我应该搞两个球~~ps:物理公式要是错了，就当没看见哈

自定义TypeEvaluator传入的泛型可以根据自己的需求，自己设计个Bean。

好了，我们已经分别讲解了ValueAnimator和ObjectAnimator实现动画；二者区别；如何利用部分API，自己更新属性实现效果；自定义TypeEvaluator实现我们的需求；但是我们并没有讲如何设计插值，其实我觉得把，这个插值默认的那一串实现类够用了~~很少，会自己去设计个超级变态的~嗯~所以：略。

5、监听动画的事件

对于动画，一般都是一些辅助效果，比如我要删除个元素，我可能希望是个淡出的效果，但是最终还是要删掉，并不是你透明度没有了，还占着位置，所以我们需要知道动画如何结束。

所以我们可以添加一个动画的监听:

[java]  view plain  copy

1. public void fadeOut(View view)
2.    {
3.        ObjectAnimator anim = ObjectAnimator.ofFloat(mBlueBall, "alpha", 0.5f);
4.
5.        anim.addListener(new AnimatorListener()
6.        {
7.
8.            @Override
9.            public void onAnimationStart(Animator animation)
10.            {
11.                Log.e(TAG, "onAnimationStart");
12.            }
13.
14.            @Override
15.            public void onAnimationRepeat(Animator animation)
16.            {
17.                // TODO Auto-generated method stub
18.                Log.e(TAG, "onAnimationRepeat");
19.            }
20.
21.            @Override
22.            public void onAnimationEnd(Animator animation)
23.            {
24.                Log.e(TAG, "onAnimationEnd");
25.                ViewGroup parent = (ViewGroup) mBlueBall.getParent();
26.                if (parent != null)
27.                    parent.removeView(mBlueBall);
28.            }
29.
30.            @Override
31.            public void onAnimationCancel(Animator animation)
32.            {
33.                // TODO Auto-generated method stub
34.                Log.e(TAG, "onAnimationCancel");
35.            }
36.        });
37.        anim.start();
38.    }

这样就可以监听动画的开始、结束、被取消、重复等事件~但是有时候会觉得，我只要知道结束就行了，这么长的代码我不能接收，那你可以使用AnimatorListenerAdapter

[java]  view plain  copy

1. anim.addListener(new AnimatorListenerAdapter()
2. {
3.    @Override
4.    public void onAnimationEnd(Animator animation)
5.    {
6.        Log.e(TAG, "onAnimationEnd");
7.        ViewGroup parent = (ViewGroup) mBlueBall.getParent();
8.        if (parent != null)
9.            parent.removeView(mBlueBall);
10.    }
11. });

AnimatorListenerAdapter继承了AnimatorListener接口，然后空实现了所有的方法~

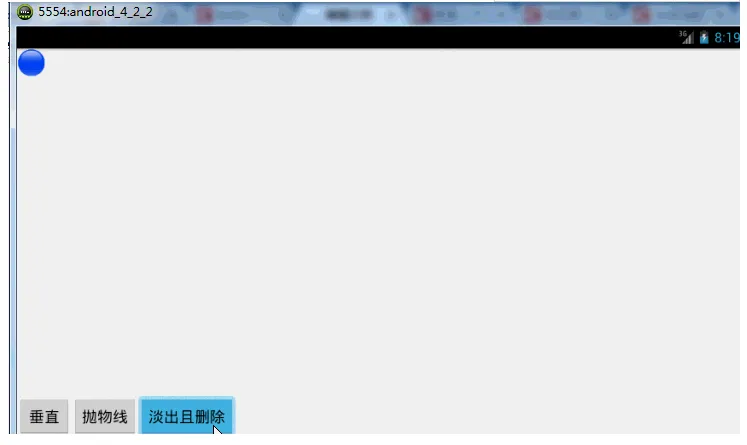

效果图：

animator还有cancel()和end()方法：cancel动画立即停止，停在当前的位置；end动画直接到最终状态。

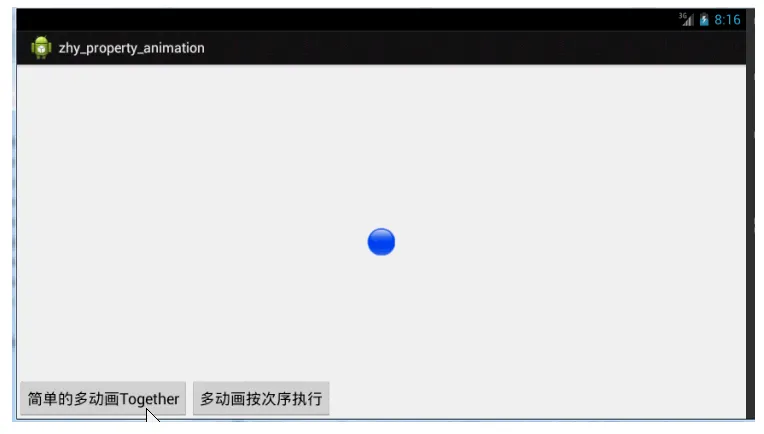

6、AnimatorSet的使用

实例：

布局文件:

[html]  view plain  copy

1. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
2.    xmlns:tools="http://schemas.android.com/tools"
3.    android:layout_width="match_parent"
4.    android:layout_height="match_parent"
5.    android:id="@+id/id_container"
6.
7.    >
8.
9.    <ImageView
10.        android:id="@+id/id_ball"
11.        android:layout_width="wrap_content"
12.        android:layout_height="wrap_content"
13.        android:layout_centerInParent="true"
14.        android:src="@drawable/bol_blue" />
15.
16.    <LinearLayout
17.        android:layout_width="fill_parent"
18.        android:layout_height="wrap_content"
19.        android:layout_alignParentBottom="true"
20.        android:orientation="horizontal" >
21.
22.        <Button
23.            android:layout_width="wrap_content"
24.            android:layout_height="wrap_content"
25.            android:onClick="togetherRun"
26.            android:text="简单的多动画Together" />
27.
28.        <Button
29.            android:layout_width="wrap_content"
30.            android:layout_height="wrap_content"
31.            android:onClick="playWithAfter"
32.            android:text="多动画按次序执行" />
33.
34.
35.    LinearLayout>
36.
37. RelativeLayout>

继续玩球~

代码：

[java]  view plain  copy

1. package com.example.zhy_property_animation;
2.
3. import android.animation.AnimatorSet;
4. import android.animation.ObjectAnimator;
5. import android.app.Activity;
6. import android.os.Bundle;
7. import android.view.View;
8. import android.view.animation.LinearInterpolator;
9. import android.widget.ImageView;
10.
11. public class AnimatorSetActivity extends Activity
12. {
13.    private ImageView mBlueBall;
14.
15.    @Override
16.    protected void onCreate(Bundle savedInstanceState)
17.    {
18.        super.onCreate(savedInstanceState);
19.        setContentView(R.layout.anim_set);
20.
21.        mBlueBall = (ImageView) findViewById(R.id.id_ball);
22.
23.    }
24.
25.    public void togetherRun(View view)
26.    {
27.        ObjectAnimator anim1 = ObjectAnimator.ofFloat(mBlueBall, "scaleX",
28.                1.0f, 2f);
29.        ObjectAnimator anim2 = ObjectAnimator.ofFloat(mBlueBall, "scaleY",
30.                1.0f, 2f);
31.        AnimatorSet animSet = new AnimatorSet();
32.        animSet.setDuration(2000);
33.        animSet.setInterpolator(new LinearInterpolator());
34.        //两个动画同时执行
35.        animSet.playTogether(anim1, anim2);
36.        animSet.start();
37.    }
38.
39.    public void playWithAfter(View view)
40.    {
41.        float cx = mBlueBall.getX();
42.
43.        ObjectAnimator anim1 = ObjectAnimator.ofFloat(mBlueBall, "scaleX",
44.                1.0f, 2f);
45.        ObjectAnimator anim2 = ObjectAnimator.ofFloat(mBlueBall, "scaleY",
46.                1.0f, 2f);
47.        ObjectAnimator anim3 = ObjectAnimator.ofFloat(mBlueBall,
48.                "x",  cx ,  0f);
49.        ObjectAnimator anim4 = ObjectAnimator.ofFloat(mBlueBall,
50.                "x", cx);
51.
52.        /**
53.         * anim1，anim2,anim3同时执行
54.         * anim4接着执行
55.         */
56.        AnimatorSet animSet = new AnimatorSet();
57.        animSet.play(anim1).with(anim2);
58.        animSet.play(anim2).with(anim3);
59.        animSet.play(anim4).after(anim3);
60.        animSet.setDuration(1000);
61.        animSet.start();
62.    }
63. }

写了两个效果：

第一：使用playTogether两个动画同时执行，当然还有playSequentially依次执行~~

第二：如果我们有一堆动画，如何使用代码控制顺序，比如1，2同时；3在2后面；4在1之前等~就是效果2了

有一点注意：animSet.play().with();也是支持链式编程的，但是不要想着狂点，比如 animSet.play(anim1).with(anim2).before(anim3).before(anim5); 这样是不行的，系统不会根据你写的这一长串来决定先后的顺序，所以麻烦你按照上面例子的写法，多写几行：

效果图：

好了，由于篇幅~~关于属性动画还有点知识：

1、xml文件创建属性动画

2、布局动画

3、View的animate方法等。
