Android利用SVG实现动画效果

老规矩，文中/文末会放置源码

前言

在之前一篇文章中利用drawLine实现了线条动画的效果，然后在大佬的介绍下查看了TrimPathStart/End，感觉有必要写一篇文章。

以下是本篇文章正文内容

一、先看看Android中一个简单的SVG图

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="200dp"
    android:height="200dp"
    android:viewportWidth="200"
    android:viewportHeight="200">

  <path
      android:name="start"
      android:pathData="M100 4 l-100 192 l192 0 z"
      android:strokeWidth="3"
      android:strokeColor="#a2d7dc"/>

</vector>

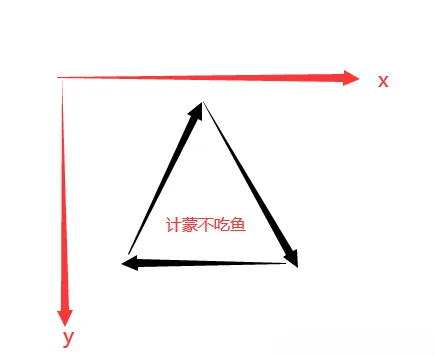

看看大致的动画效果（动画执行效果，顺序与绘制相反）

二、pathdata中参数的定义（三角形是怎么绘制出来的）

参数定义：大写的命令为绝对坐标命令；小写的命令为相对坐标命令

• M=moveto 命令 M or m ，移动到新的位置
• Z=closepath 命令 Z or z，封闭路径
• L=lineto 命令 L or l，从当前的位置画一条线到指定位置
• H=horizontal lineto 命令 H or h，水平画一条直线到指定位置
• V=vertical lineto 命令 V or v，垂直画一条直线到指定位置
• Q=quadratic Bézier curve 命令 Q or q ，贝塞尔曲线（Android学习自定义view必备基础）
• T=smooth quadratic Bézier curveto 命令 T  光滑二次贝塞尔曲线
• A=elliptical arc  命令 A 椭圆弧seg

1.Demo绘制三角形的解读：

代码如下：

 android:pathData="M100 4 l-100 192 l192 0 z"
 //为了方便讲解改成如下
  android:pathData="M100 4 l-100 192 l192 0 l-92,-194"

M100 4：起点为100,4（x为100，y为4）。
l-100 192： l命令是从当前的位置画一条线到指定位置，-100是减少 ，从最开始的值开始计算100-100,4+192，第二个点为0,196（x为0，y为196）。
l192 0 ：同上，从上一个点计算0+192,196+0，第三个点为 192，196（x为192，y为196）。
l-92,-194：回到原点。

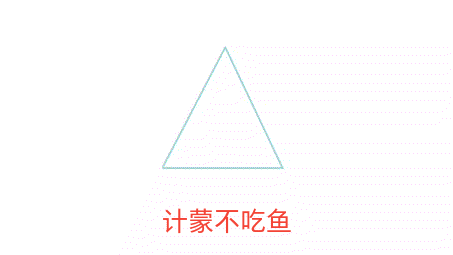

实际绘制效果：

三、动画效果的实现

1.在bulid.gradle(Module:app)中增加对vectorDrawables的支持。

    defaultConfig {

        ...........
        //增加对vectorDrawables的支持
        vectorDrawables.useSupportLibrary = true

    }

2.以上步骤画出的SVG图：

<vector xmlns:android="http://schemas.android.com/apk/res/android"
android:width="200dp"
android:height="200dp"
android:viewportWidth="200"
android:viewportHeight="200">

<path
    android:name="start"
    android:pathData="M100 4 l-100 192 l192 0 l-92,-194"
    android:strokeWidth="3"
    android:strokeColor="#a2d7dc"/>

</vector>

3.在res文件夹下新建animator文件夹放置动画文件

动画文件代码（这个比较简单就不一一介绍了）。

<?xml version="1.0" encoding="utf-8"?>
<objectAnimator xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="4000"
    android:propertyName="trimPathStart"
    android:repeatCount="infinite"
    android:repeatMode="reverse"
    android:valueFrom="1"
    android:valueTo="0"
    android:valueType="floatType">
</objectAnimator>

4.在drawable文件夹下新建文件将svg与动画进行关联

<?xml version="1.0" encoding="utf-8"?>
<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:drawable="@drawable/你的svg名称">
    <target
        android:animation="@animator/你的动画名称"
        android:name="start"></target>
</animated-vector>

5.在ImageView中引用第4步的文件

    <ImageView
        android:id="@+id/iv"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:layout_centerInParent="true"
        app:srcCompat="@drawable/taiji_anim" />

记得在根布局里加上：xmlns:app="http://schemas.android.com/apk/res-auto"

6.在Activity中启动动画

public class MainActivity extends AppCompatActivity implements View.OnClickListener {

    private ImageView anim_path;

    private Drawable drawable;
    @Override
    protected void onCreate(Bundle savedInstanceState) {

        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        anim_path = (ImageView) findViewById(R.id.iv);
        anim_path.setOnClickListener(this);

}

    @Override
    public void onClick(View view) {

        switch (view.getId()) {

            case R.id.iv:
                startAnim(anim_path);
                break;
        }
    }

    /**
     * 启动动画
     *
     * @param iv
     */
    private void startAnim(ImageView iv) {

        drawable = iv.getDrawable();
        if (drawable instanceof Animatable) {

            ((Animatable) drawable).start();
        }
    }
}

7.实现效果

四、拓展工具

svg下载：阿里图库
svg转换为VectorDrawable工具：http://inloop.github.io/svg2android/
