Tomcat的容器用来装载Servlet。那Tomcat的Servlet容器是如何设计的呢？
容器的层次结构

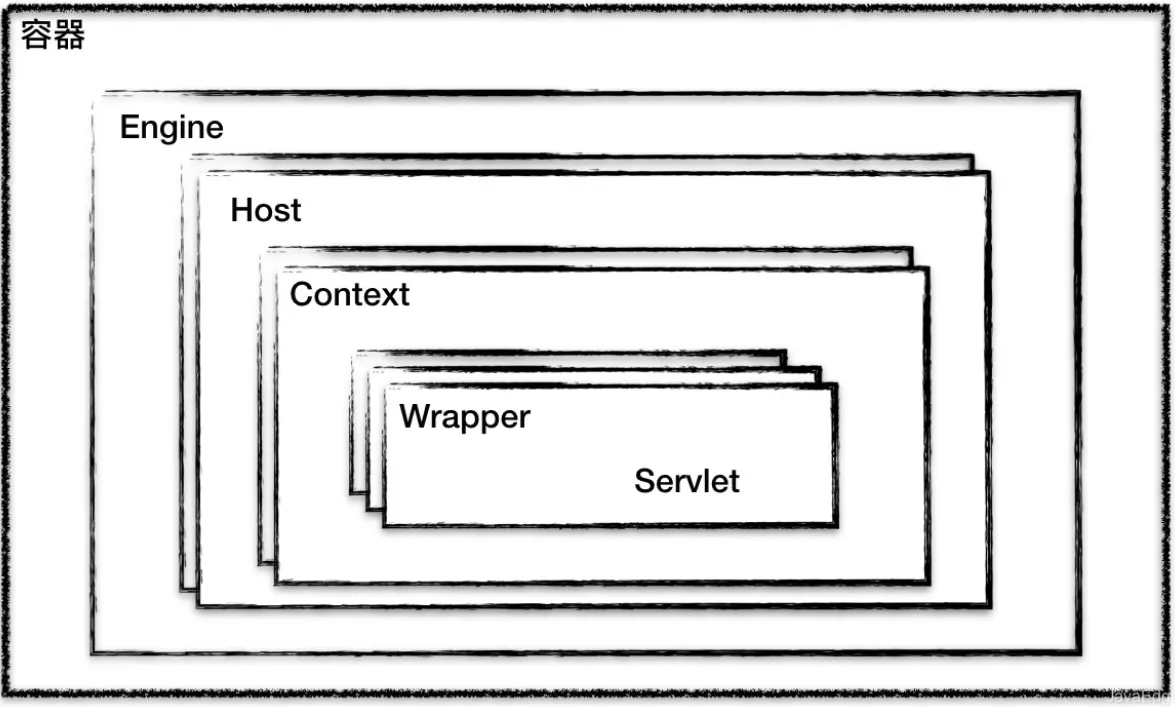

Tomcat设计了4种容器：Engine、Host、Context和Wrapper
Tomcat通过这种分层，使得Servlet容器具有很好的灵活性。
- Context表示一个Web应用程序
- Wrapper表示一个Servlet，一个Web应用程序中可能会有多个Servlet
- Host代表一个虚拟主机，或一个站点，可以给Tomcat配置多个虚拟主机地址，而一个虚拟主机下可以部署多个Web应用程序
- Engine表示引擎，用来管理多个虚拟站点，一个Service最多只能有一个Engine

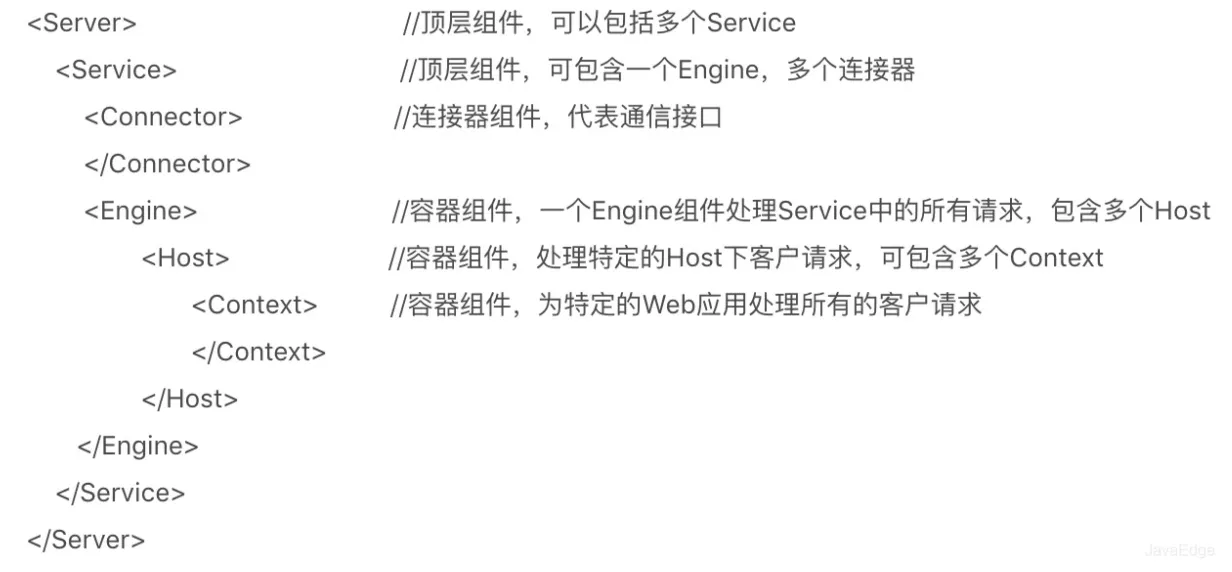

观察Tomcat的server.xml配置文件。Tomcat采用了组件化设计，最外层即是Server
这些容器具有父子关系，形成一个树形结构，Tomcat用组合模式来管理这些容器。
所有容器组件都实现Container接口，因此组合模式可以使得用户对
- 单容器对象
最底层的Wrapper - 组合容器对象
上面的Context、Host或者Engine
的使用具有一致性。
Container接口定义：
public interface Container extends Lifecycle { public void setName(String name); public Container getParent(); public void setParent(Container container); public void addChild(Container child); public void removeChild(Container child); public Container findChild(String name); }
请求定位Servlet的过程
搞这么多层次的容器，Tomcat是怎么确定请求是由哪个Wrapper容器里的Servlet来处理的呢？
Tomcat用Mapper组件完成这个任务。
Mapper就是将用户请求的URL定位到一个Servlet
工作原理
Mapper组件保存了Web应用的配置信息：容器组件与访问路径的映射关系，比如
- Host容器里配置的域名
- Context容器里的Web应用路径
- Wrapper容器里Servlet映射的路径
这些配置信息就是一个多层次的Map。
当一个请求到来时，Mapper组件通过解析请求URL里的域名和路径，再到自己保存的Map里去查找，就能定位到一个Servlet。
一个请求URL最后只会定位到一个Wrapper容器，即一个Servlet。
假如有一网购系统，有
- 面向B端管理人员的后台管理系统
- 面向C端用户的在线购物系统
这俩系统跑在同一Tomcat，为隔离它们的访问域名，配置两个虚拟域名：
- manage.shopping.com
管理人员通过该域名访问Tomcat去管理用户和商品，而用户管理和商品管理是两个单独的Web应用 - user.shopping.com
C端用户通过该域名去搜索商品和下订单，搜索功能和订单管理也是两个独立Web应用

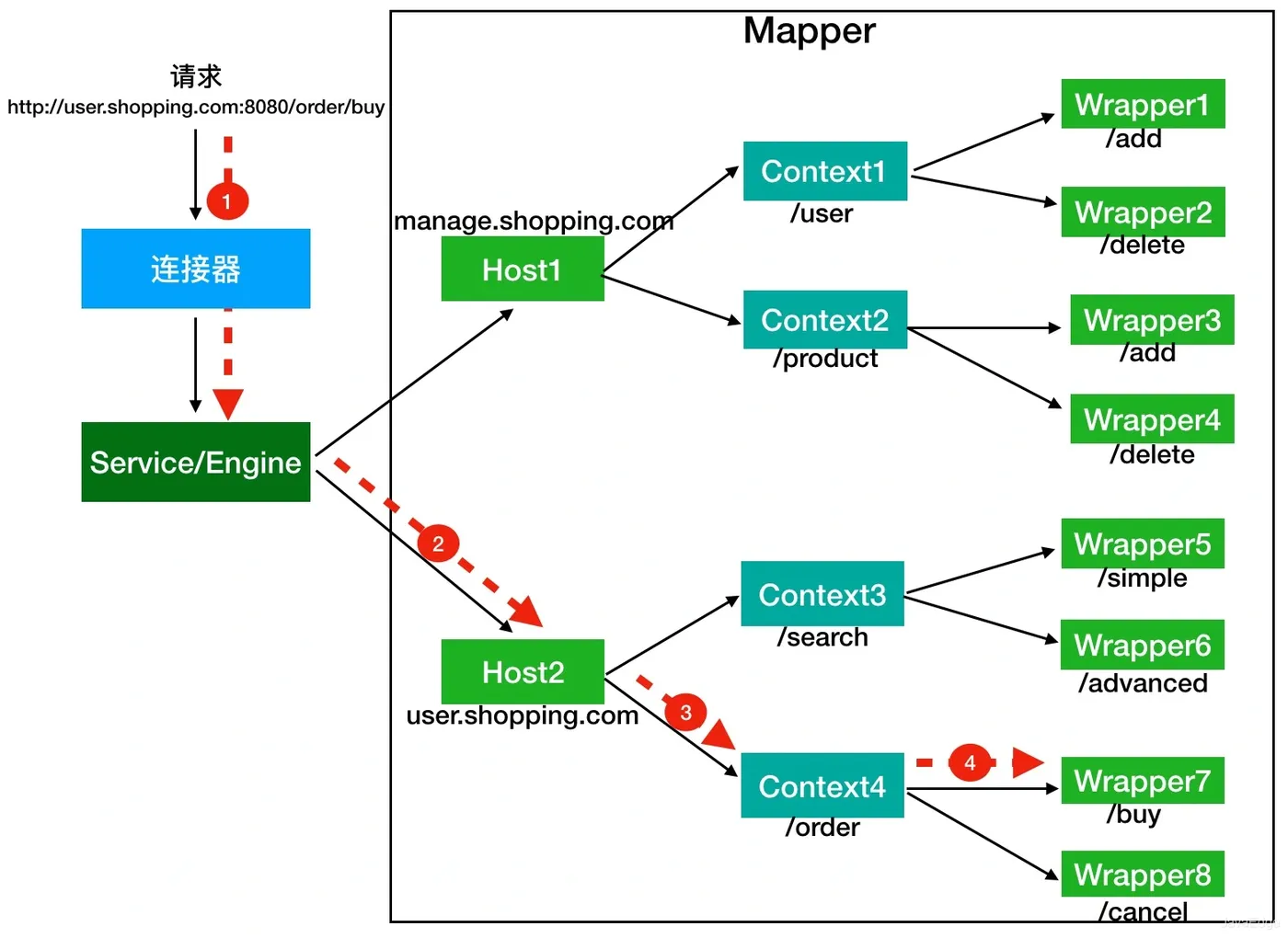

这样部署，Tomcat会创建一个Service组件和一个Engine容器组件，在Engine容器下创建两个Host子容器，在每个Host容器下创建两个Context子容器。由于一个Web应用通常有多个Servlet，Tomcat还会在每个Context容器里创建多个Wrapper子容器。每个容器都有对应访问路径
Tomcat如何将URL定位到一个Servlet呢？
- 首先，根据协议和端口号选定Service和Engine
Tomcat的每个连接器都监听不同的端口，比如Tomcat默认的HTTP连接器监听8080端口、默认的AJP连接器监听8009端口。该URL访问8080端口，因此会被HTTP连接器接收，而一个连接器是属于一个Service组件的，这样Service组件就确定了。一个Service组件里除了有多个连接器，还有一个Engine容器，因此Service确定了，Engine也确定了。
- 根据域名选定Host。
Mapper组件通过URL中的域名去查找相应的Host容器，比如user.shopping.com，因此Mapper找到Host2容器。 - 根据URL路径找到Context组件
Host确定以后，Mapper根据URL的路径来匹配相应的Web应用的路径，比如例子中访问的是/order，因此找到了Context4这个Context容器。 - 最后，根据URL路径找到Wrapper（Servlet）
Context确定后，Mapper再根据web.xml中配置的Servlet映射路径来找到具体Wrapper和Servlet。
并非只有Servlet才会去处理请求，查找路径上的父子容器都会对请求做一些处理：
- 连接器中的Adapter会调用容器的Service方法执行Servlet
- 最先拿到请求的是Engine容器，Engine容器对请求做一些处理后，会把请求传给自己子容器Host继续处理，依次类推
- 最后这个请求会传给Wrapper容器，Wrapper会调用最终的Servlet来处理
这个调用过程使用的Pipeline-Valve管道，责任链模式，在一个请求处理的过程中有很多处理者依次对请求进行处理，每个处理者负责做自己相应的处理，处理完之后将再调用下一个处理者继续处理。
Valve表示一个处理点，比如权限认证和记录日志。
public interface Valve { public Valve getNext(); public void setNext(Valve valve); public void invoke(Request request, Response response) }
由于Valve是一个处理点，因此invoke方法就是来处理请求的。
Pipeline接口：
public interface Pipeline extends Contained { public void addValve(Valve valve); public Valve getBasic(); public void setBasic(Valve valve); public Valve getFirst(); }
所以Pipeline中维护了Valve链表，Valve可插入到Pipeline。
Pipeline中没有invoke方法，因为整个调用链的触发是Valve完成自己的处理后，调用getNext.invoke调用下一个Valve。

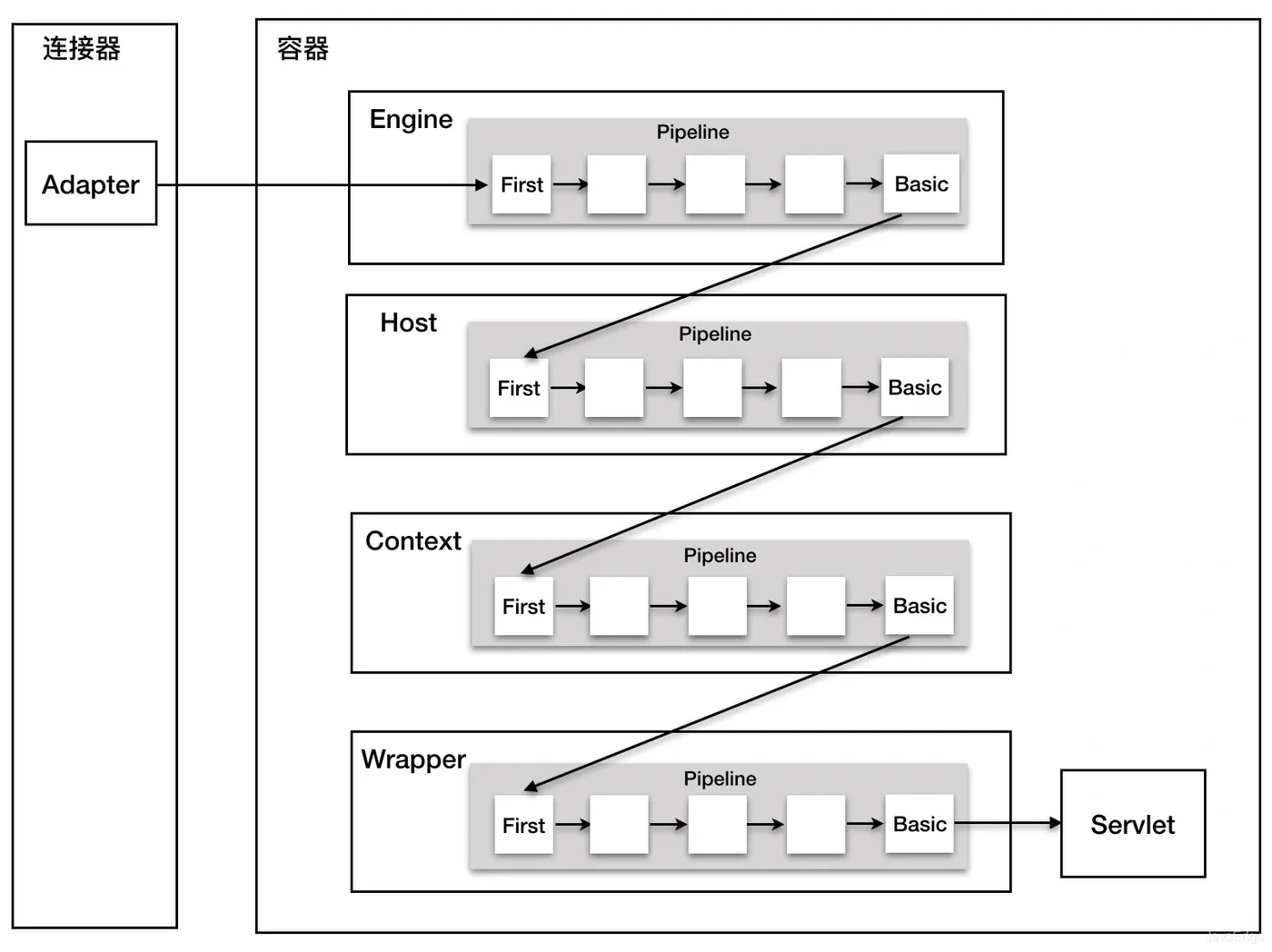

每个容器都有一个Pipeline对象，只要触发这个Pipeline的第一个Valve，这个容器里Pipeline中的Valve就都会被调用到。但不同容器的Pipeline如何链式触发？
比如Engine中Pipeline需要调用下层容器Host中的Pipeline。
Pipeline有个getBasic方法。这个BasicValve处于Valve链尾，负责调用下层容器的Pipeline里的第一个Valve。

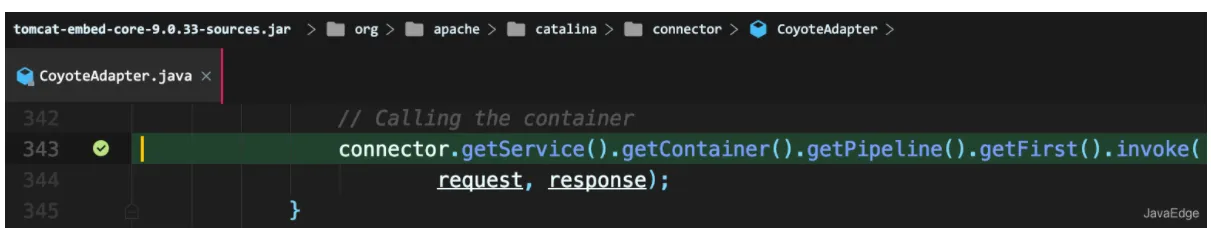

整个调用过程由连接器中的Adapter触发的，它会调用Engine的第一个Valve：
Wrapper容器的最后一个Valve会创建一个Filter链，并调用doFilter方法，最终会调到Servlet的service方法。
Valve和Filter有什么区别呢？
- Valve是Tomcat的私有机制，与Tomcat紧耦合。Servlet API是公有标准，所有Web容器包括Jetty都支持Filter
- Valve工作在Web容器级别，拦截所有应用的请求。Servlet Filter工作在应用级别，只拦截某个Web应用的所有请求。若想做整个Web容器的拦截器，必须使用Valve。
