Docker的网络模式和如何跨主机通信

简介: Docker有四种网络模式:Bridge、Host、Container、None,一般常用的是前面两种,默认的是第一种,不安全的是第二种,以下介绍一下四种网络模式,并重点介绍一下如何配置自己的跨主机通信网络。
Docker有四种网络模式:Bridge、Host、Container、None,一般常用的是前面两种,默认的是第一种,不安全的是第二种,以下介绍一下四种网络模式,并重点介绍一下如何配置自己的跨主机通信网络。

一、网络模式介绍

1、Bridge模式:

        默认是这种模式(使用docker run -p时,docker实际是在iptables做了DNAT规则,实现端口转发功能。可以使用iptables -t nat -vnL查看),用Rancher工具创建Docker对应的托管模式也属于这种。当Docker进程启动时,会在主机上创建一个名为docker0的虚拟网桥,此主机上启动的Docker容器会连接到这个虚拟网桥上。虚拟网桥的工作方式和物理交换机类似,这样主机上的所有容器就通过交换机连在了一个二层网络中。

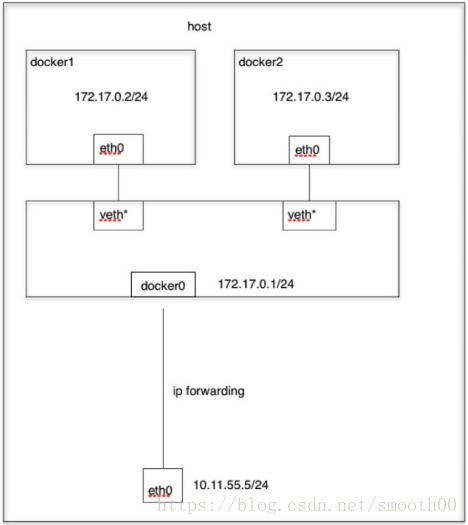

        从docker0子网中分配一个IP给容器使用,并设置docker0的IP地址为容器的默认网关。在主机上创建一对虚拟网卡veth pair设备,Docker将veth pair设备的一端放在新创建的容器中,并命名为eth0(容器的网卡),另一端放在主机中,以vethxxx这样类似的名字命名,并将这个网络设备加入到docker0网桥中。可以通过brctl show命令查看(该命令可以通过yum install -y bridge-utils安装)。具体网络架构如下图所示:

2、Host模式:

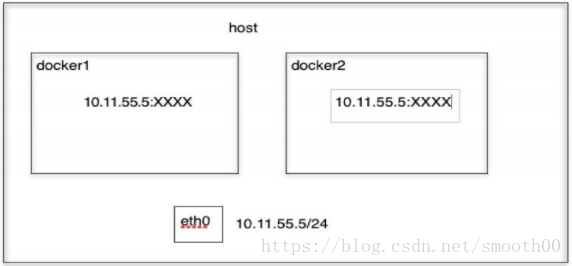

        如果启动容器的时候使用host模式,那么这个容器将不会获得一个独立的Network Namespace,而是和宿主机共用一个Network Namespace。容器将不会虚拟出自己的网卡,配置自己的IP等,而是使用宿主机的IP和端口。但是,容器的其他方面,如文件系统、进程列表等还是和宿主机隔离的。具体网络架构如下所示:

3、Container模式

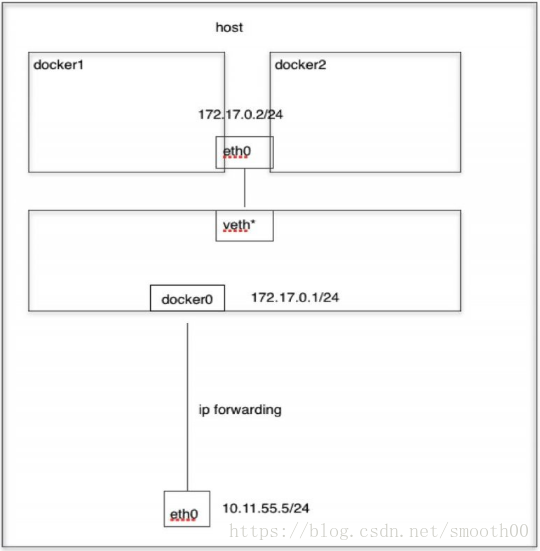

        这个模式指定新创建的容器和已经存在的一个容器共享一个 Network Namespace,而不是和宿主机共享。新创建的容器不会创建自己的网卡,配置自己的 IP,而是和一个指定的容器共享 IP、端口范围等。同样,两个容器除了网络方面,其他的如文件系统、进程列表等还是隔离的。两个容器的进程可以通过 lo 网卡设备通信。具体网络架构如下所示:

4、None模式

        使用none模式,Docker容器拥有自己的Network Namespace,但是,并不为Docker容器进行任何网络配置。也就是说,这个Docker容器没有网卡、IP、路由等信息。需要我们自己为Docker容器添加网卡、配置IP等。Node模式示意图如下:

5、其他模式

以上4种模板是基本模式,如果使用Rancher(容器编排和管理系统),还能看到托管模式(managed),这种模式是一种复杂网络模式,是通过Rancher在各个主机上部署的network-services/network-manager容器服务进行管理,IP的分配策略完全不同于Bridge。具体的管理机制目前还不清楚,但是这种模式的网络性能是比较差的(我做过一次网络吞吐压力测试),甚至有时候导致以docker attach或exec命令连接进入容器都很困难。所以从性能角度来考虑,还是推荐使用默认的Bridge模式。

二、跨主机通信

        Docker默认的网络环境下,单台主机上的Docker容器可以通过docker0网桥直接通信,而不同主机上的Docker容器之间只能通过在主机上做端口映射进行通信。这种端口映射方式对很多集群应用来说可能不方便。如果能让Docker容器之间直接使用自己的IP地址进行通信,会解决很多问题。按实现原理可分别直接路由方式、Overlay隧道方式(如flannel、ovs+gre)、桥接方式(如pipework)。

1、直接路由

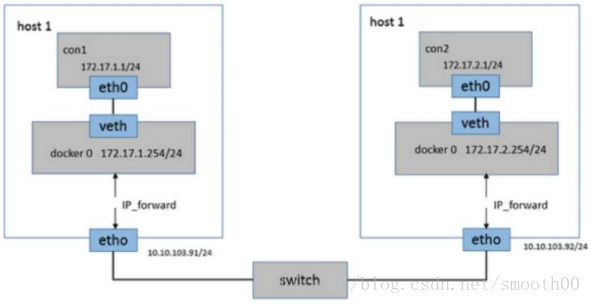

        通过在Docker主机上添加静态路由实现跨宿主机通信:

2、隧道方式:Flannel(Flannel + UDP 或者 Flannel + VxLAN)

Flannel实现的容器的跨主机通信通过如下过程实现:

  • 每个主机上安装并运行etcd和flannel;
  • 在etcd中规划配置所有主机的docker0子网范围;
  • 每个主机上的flanneld根据etcd中的配置,为本主机的docker0分配子网,保证所有主机上的docker0网段不重复,并将结果(即本主机上的docker0子网信息和本主机IP的对应关系)存入etcd库中,这样etcd库中就保存了所有主机上的docker子网信息和本主机IP的对应关系;
  • 当需要与其他主机上的容器进行通信时,查找etcd数据库,找到目的容器的子网所对应的outip(目的宿主机的IP);
  • 将原始数据包封装在VXLAN或UDP数据包中,IP层以outip为目的IP进行封装;
  • 由于目的IP是宿主机IP,因此路由是可达的;
  • VXLAN或UDP数据包到达目的宿主机解封装,解出原始数据包,最终到达目的容器。

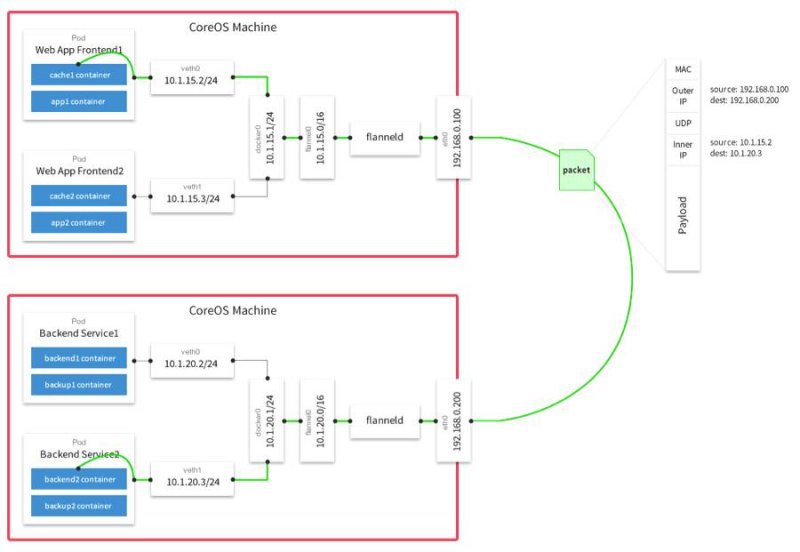

        Flannel模式如下图所示:

3、桥接方式(Pipework)

        最重要的留在最后说,这种方式是我最喜欢的,因为Pipework是一个简单易用的Docker容器网络配置工具。由200多行shell脚本实现。通过使用ip、brctl、ovs-vsctl等命令来为Docker容器配置自定义的网桥、网卡、路由等。

  • 使用新建的bri0网桥代替缺省的docker0网桥(docker0也可以继续保留,常规容器还是用docker0,而需要互通的容器可以借助于pipework这个工具给docker容器新建虚拟网卡并绑定IP桥接到br0)
  • bri0网桥与缺省的docker0网桥的区别:bri0和主机eth0之间是veth pair

        Pipework桥接方式的示意图:

以下是用Pipework为docker容器配置独立IP的方法:

1)安装pipework
# wget https://github.com/jpetazzo/pipework/archive/master.zip
# unzip master.zip
# cp pipework-master/pipework  /usr/local/bin/

# chmod +x /usr/local/bin/pipework

2)run一个容器(一般是网络模式为None,如果不为None也行,经过以下操作后形成双网卡或多网卡)

通过docker ps查看这个容器的Name,我测试用的是:r-myTest-myImage2-1-54991b1a

3)给宿主机创建网桥

[root@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-br0
TYPE="Bridge"
BOOTPROTO=static
IPADDR=172.17.2.131
NETMASK=255.255.255.0
GATEWAY=172.17.2.1
PREFIX=24
DNS1=8.8.8.8
DNS2=114.114.114.114
NAME=br0
ONBOOT=yes
DEVICE=br0

4)设置物理网卡桥接到网桥(标红的内容加注释或添加)

[root@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-eno16777736
TYPE=Ethernet
#BOOTPROTO=static
#IPADDR=172.17.2.131
#NETMASK=255.255.255.0
#GATEWAY=172.17.2.1
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
NAME=eno16777736
DEVICE=eno16777736
ONBOOT=yes
#DNS1=8.8.8.8
PEERDNS=yes
PEERROUTES=yes
IPV6_PEERDNS=yes
IPV6_PEERROUTES=yes
IPV6_PRIVACY=no
BRIDGE="br0"

以上设置完毕可以通过命令service network restart重启网络,使之生效

5)通过brctl show,查看新建的网桥(标红的)

[root@localhost ~]# brctl show
bridge name     bridge id               STP enabled     interfaces
br0             8000.005056842f3f       no              eno16777736
                                                                           veth1pl87980
docker0         8000.024202f83b04       no          veth7ef0d8f
                                                                           vethb559941
                                                                           vethr1c49ea0c4f
                                                                           vethr89fb5f9e4b

6)pipework容器的IP(直接创建个与宿主机同网段未被使用的IP)

pipework br0 r-myTest-myImage2-1-54991b1a 172.17.2.134/24@172.17.2.1

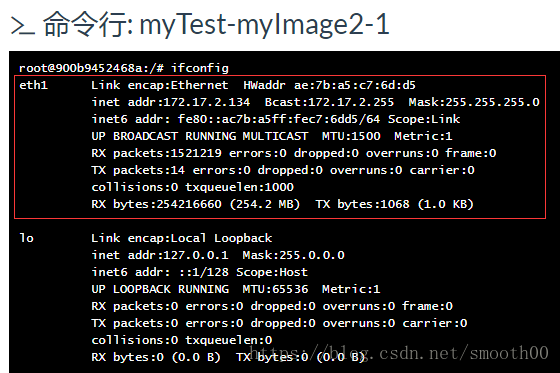

再到该容器下ifconfig一下,就能看到新创建的网卡了:

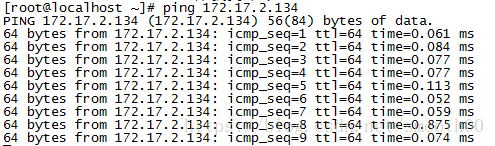

通过宿主机也能直接ping通
