助力快速利用 UGUI 完成 3D 物体在 UI 界面的显示 为新手节省宝贵的时间，避免采坑！ |
Chinar 教程效果：
1
Description —— 教程描述
游戏开发过程中，我们时长会需要把 3D 游戏对象/模型显示在 UI 界面上
例如王者荣耀上的人物选择，可以旋转、交互、控制
例如商城购买时，我们可以旋转人物，看时装效果是否令我们满意
那么我们开发者就需要做到，让UI元素来显示3D模型/游戏对象，供玩家控制使用
2
Create UI —— 创建一个UI元素
Hierarchy / 层次面板中，创建一个 UI 元素 RawImage
创建 RawImage 是因为，我们稍后将要把相机记录的渲染纹理，赋值给 RawImage
用以显示3D图像
3
Create RenderTexture And Camera —— 创建渲染纹理与相机
新建一个相机，用来专门照射3D模型/游戏对象 —— 为了避免会影响到主视角，所以我们把位置设置到远一些的位置
新建一个 RenderTexture ，赋值新建的相机，用来记录相机渲染图像
注意：
RenderTexture 是可以设置分辨率的，默认只有256*256
所以显示3D模型的时候，可能会出现模糊不清的情况。那么只需要调高分辨率即可，这里我改为了1024*768
另外，移除新相机上的 Audio Listener
组件，不然会报警说场景中存在2个
4
Relevance RawImage —— 将渲染纹理关联图片
将 RenderTexture 指定相机后，同样指定给最初创建的 Relevance RawImage
这样，新建相机下出现任何物体，都会被渲染纹理记录，并显示在 RawImage 上
5

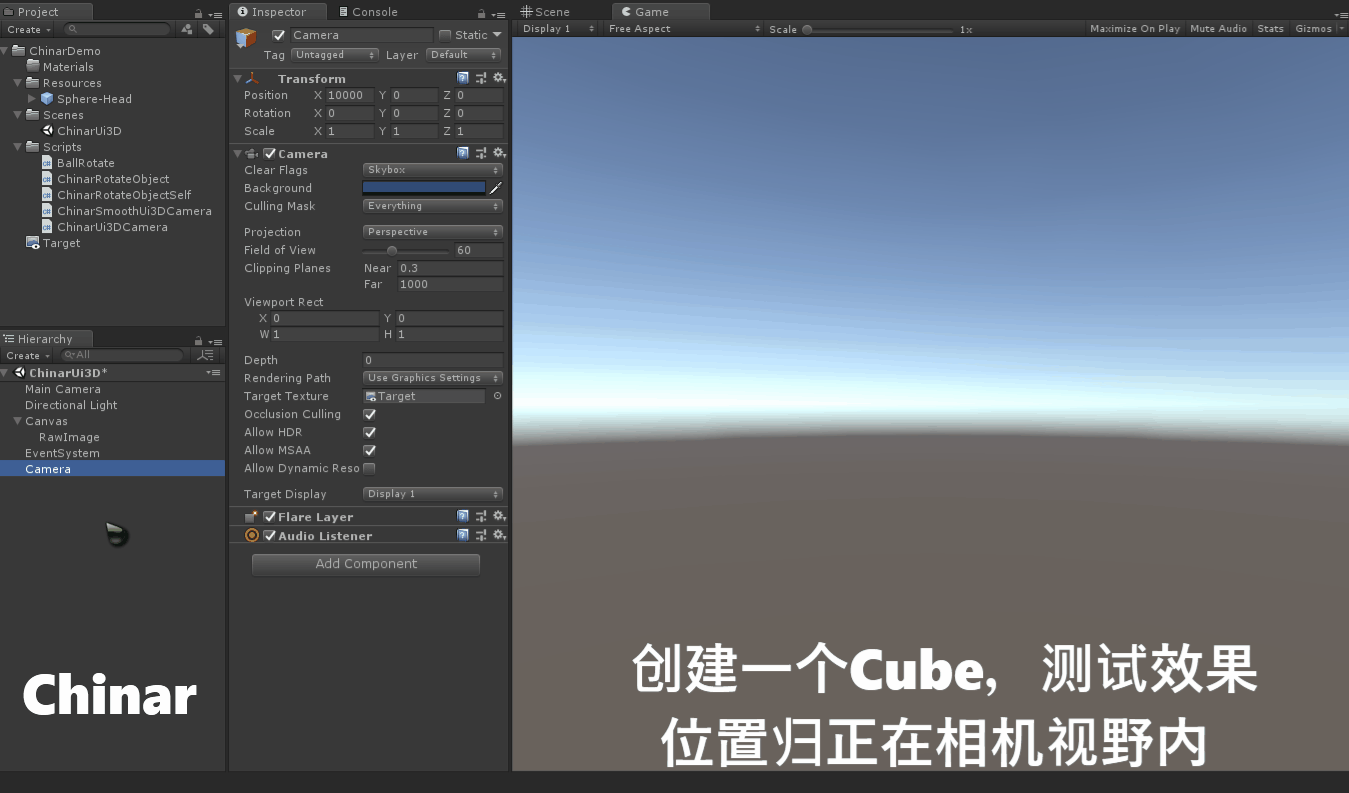

Create Cube —— 创建一个立方体，看下3D效果
完成以上操作，我们在场景中创建一个 Cube ，并把位置调整到新建相机的视野中
我们即可在 Game 视窗中看到 3D 立体效果
6
Control The Rotation —— 控制3D模型/物体旋转
在新建的相机上加一个脚本来控制相机的旋转，来 360 度的全方位看我们的游戏对象 /Cube
对 UI 进行整理（这里我只是为了 Demo效果更便于新手理解，大家也可以不做整理依旧出效果）
注意：
以下代码，需要指定目标对象，需要将Cube 指定到 Pivot 属性中即可
运行后，右键即可控制UI上的3D物体进行旋转！
也可以写一个脚本，控制 游戏对象 /Cube 的旋转都行
using UnityEngine;
/// <summary>
/// 脚本挂载新建相机上 —— 新相机Clear Flags清除标记设置为：Solid Color，不然会显示天空盒
/// </summary>
public class ChinarSmoothUi3DCamera : MonoBehaviour
{
public Transform pivot;
public Vector3 pivotOffset = Vector3.zero;
public Transform target;
public float distance = 10.0f;
public float minDistance = 2f;
public float maxDistance = 15f;
public float zoomSpeed = 1f;
public float xSpeed = 250.0f;
public float ySpeed = 250.0f;
public bool allowYTilt = true;
public float yMinLimit = -90f;
public float yMaxLimit = 90f;
private float x = 0.0f;
private float y = 0.0f;
private float targetX = 0f;
private float targetY = 0f;
public float targetDistance = 0f;
private float xVelocity = 1f;
private float yVelocity = 1f;
private float zoomVelocity = 1f;
private void Start()
{
var angles = transform.eulerAngles;
targetX = x = angles.x;
targetY = y = ClampAngle(angles.y, yMinLimit, yMaxLimit);
targetDistance = distance;
}
private void LateUpdate()
{
if (!pivot) return;
var scroll = Input.GetAxis("Mouse ScrollWheel");
if (scroll > 0.0f) targetDistance -= zoomSpeed;
else if (scroll < 0.0f)
targetDistance += zoomSpeed;
targetDistance = Mathf.Clamp(targetDistance, minDistance, maxDistance);
if (Input.GetMouseButton(1) || (Input.GetMouseButton(0) && (Input.GetKey(KeyCode.LeftControl) || Input.GetKey(KeyCode.RightControl))))
{
targetX += Input.GetAxis("Mouse X") * xSpeed * 0.02f;
if (allowYTilt)
{
targetY -= Input.GetAxis("Mouse Y") * ySpeed * 0.02f;
targetY = ClampAngle(targetY, yMinLimit, yMaxLimit);
}
}
x = Mathf.SmoothDampAngle(x, targetX, ref xVelocity, 0.3f);
y = allowYTilt ? Mathf.SmoothDampAngle(y, targetY, ref yVelocity, 0.3f) : targetY;
Quaternion rotation = Quaternion.Euler(y, x, 0);
distance = Mathf.SmoothDamp(distance, targetDistance, ref zoomVelocity, 0.5f);
Vector3 position = rotation * new Vector3(0.0f, 0.0f, -distance) + pivot.position + pivotOffset;
transform.rotation = rotation;
transform.position = position;
}
private static float ClampAngle(float angle, float min, float max)
{
if (angle < -360) angle += 360;
if (angle > 360) angle -= 360;
return Mathf.Clamp(angle, min, max);
}
}7
Project —— 项目文件
项目文件为 unitypackage 文件包：
下载导入 Unity 即可使用
该 Demo 仅29K
点击下载 —— 项目资源 (积分支持)
