Android统计图表MPAndroidChart

MPAndroidChart是在Android平台上开源的第三方统计图表库,可以绘制样式复杂、丰富的各种统计图表,如一般常见的折线图、饼状图、柱状图、散点图、金融股票中使用的的“蜡烛”图、“泡泡”统计图、雷达状统计饼状图等等。简言之,AndroidMPChart基本上可以满足日常在Android平台上的统计图表开发需要。
AndroidMPChart在github上的项目主页: https://github.com/PhilJay/MPAndroidChart
在自己的项目的libs中,导入其发布的jar包即可使用MPAndroidChart。MPAndroidChart发布的jar包页面在: https://github.com/PhilJay/MPAndroidChart/releases

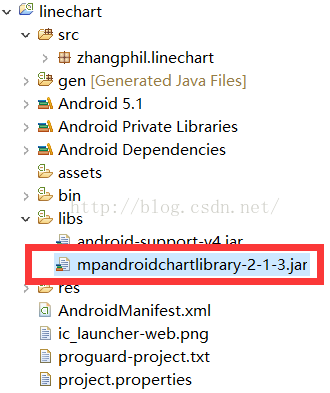

AndroidMPChart使用方法:在上面的releases页面下载最新的jar包,复制到自己的项目libs中即可使用。如图:


注:写作本文是基于MPAndroidChart的版本:mpandroidchartlibrary-2-1-3.jar


现在,先做一个基础的AndroidMPChart折线图,折线图在平时的统计图表中应用最多,AndroidMPChart提供了丰富的功能给予支持。

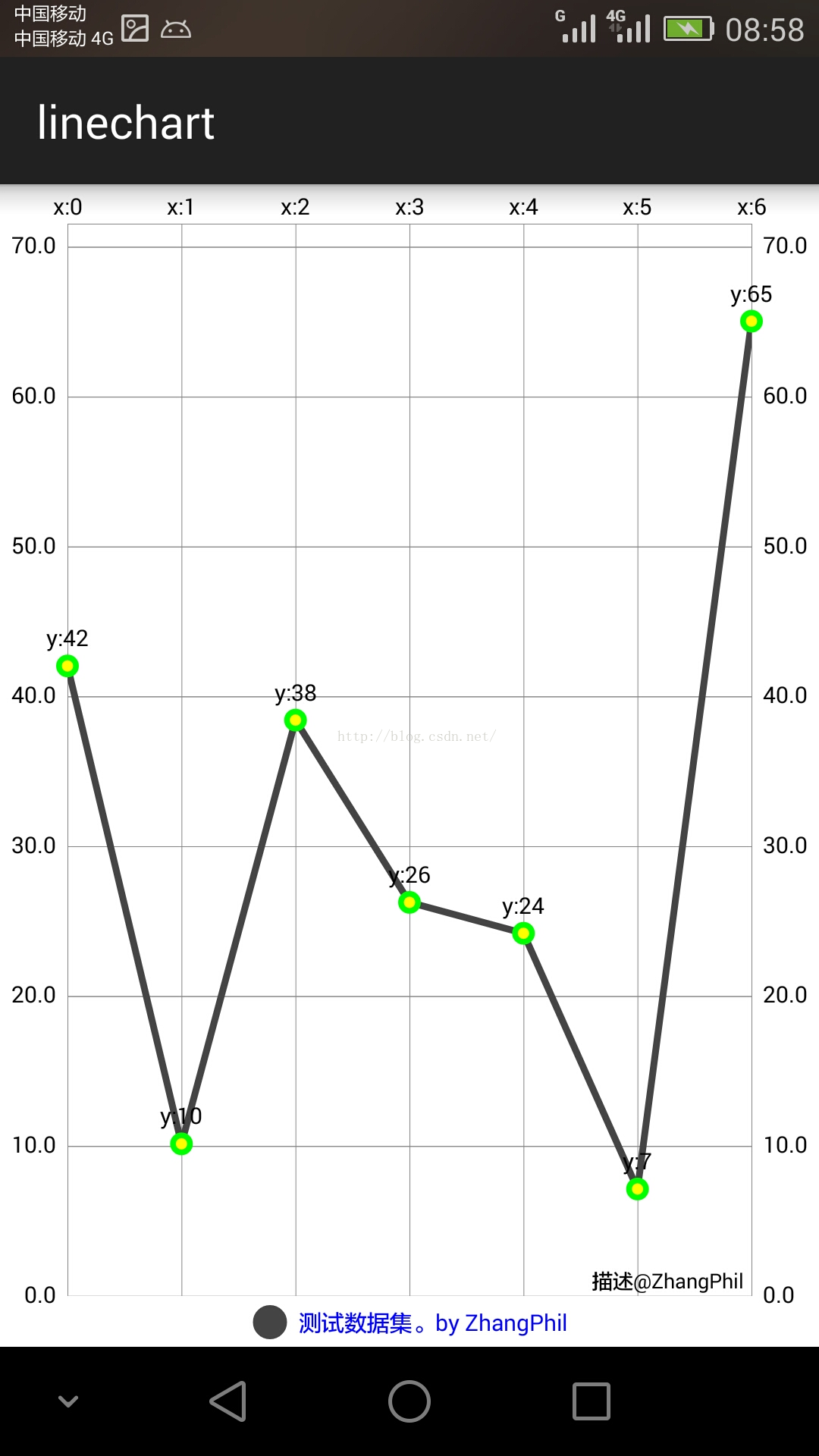

效果图如下:


现给出实现上述统计图表的全部代码。

MainActivity.java的代码:

package zhangphil.linechart;

import java.util.ArrayList;

import com.github.mikephil.charting.charts.LineChart;
import com.github.mikephil.charting.components.Legend;
import com.github.mikephil.charting.components.Legend.LegendForm;
import com.github.mikephil.charting.components.Legend.LegendPosition;
import com.github.mikephil.charting.data.Entry;
import com.github.mikephil.charting.data.LineData;
import com.github.mikephil.charting.data.LineDataSet;
import com.github.mikephil.charting.utils.ValueFormatter;

import android.support.v7.app.ActionBarActivity;
import android.graphics.Color;
import android.os.Bundle;

public class MainActivity extends ActionBarActivity {

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

		LineChart chart = (LineChart) findViewById(R.id.chart);

		// 制作7个数据点(沿x坐标轴)
		LineData mLineData = makeLineData(7);
		setChartStyle(chart, mLineData, Color.WHITE);
	}

	// 设置chart显示的样式
	private void setChartStyle(LineChart mLineChart, LineData lineData,
			int color) {
		// 是否在折线图上添加边框
		mLineChart.setDrawBorders(false);

		mLineChart.setDescription("描述@ZhangPhil");// 数据描述

		// 如果没有数据的时候,会显示这个,类似listview的emtpyview
		mLineChart
				.setNoDataTextDescription("如果传给MPAndroidChart的数据为空,那么你将看到这段文字。@Zhang Phil");

		// 是否绘制背景颜色。
		// 如果mLineChart.setDrawGridBackground(false),
		// 那么mLineChart.setGridBackgroundColor(Color.CYAN)将失效;
		mLineChart.setDrawGridBackground(false);
		mLineChart.setGridBackgroundColor(Color.CYAN);

		// 触摸
		mLineChart.setTouchEnabled(true);

		// 拖拽
		mLineChart.setDragEnabled(true);

		// 缩放
		mLineChart.setScaleEnabled(true);

		mLineChart.setPinchZoom(false);

		// 设置背景
		mLineChart.setBackgroundColor(color);

		// 设置x,y轴的数据
		mLineChart.setData(lineData);

		// 设置比例图标示,就是那个一组y的value的
		Legend mLegend = mLineChart.getLegend();

		mLegend.setPosition(LegendPosition.BELOW_CHART_CENTER);
		mLegend.setForm(LegendForm.CIRCLE);// 样式
		mLegend.setFormSize(15.0f);// 字体
		mLegend.setTextColor(Color.BLUE);// 颜色

		// 沿x轴动画,时间2000毫秒。
		mLineChart.animateX(2000);
	}

	/**
	 * @param count
	 *            数据点的数量。
	 * @return
	 */
	private LineData makeLineData(int count) {
		ArrayList<String> x = new ArrayList<String>();
		for (int i = 0; i < count; i++) {
			// x轴显示的数据
			x.add("x:" + i);
		}

		// y轴的数据
		ArrayList<Entry> y = new ArrayList<Entry>();
		for (int i = 0; i < count; i++) {
			float val = (float) (Math.random() * 100);
			Entry entry = new Entry(val, i);
			y.add(entry);
		}

		// y轴数据集
		LineDataSet mLineDataSet = new LineDataSet(y, "测试数据集。by ZhangPhil");

		// 用y轴的集合来设置参数
		// 线宽
		mLineDataSet.setLineWidth(3.0f);

		// 显示的圆形大小
		mLineDataSet.setCircleSize(5.0f);

		// 折线的颜色
		mLineDataSet.setColor(Color.DKGRAY);

		// 圆球的颜色
		mLineDataSet.setCircleColor(Color.GREEN);

		// 设置mLineDataSet.setDrawHighlightIndicators(false)后,
		// Highlight的十字交叉的纵横线将不会显示,
		// 同时,mLineDataSet.setHighLightColor(Color.CYAN)失效。
		mLineDataSet.setDrawHighlightIndicators(true);

		// 按击后,十字交叉线的颜色
		mLineDataSet.setHighLightColor(Color.CYAN);

		// 设置这项上显示的数据点的字体大小。
		mLineDataSet.setValueTextSize(10.0f);

		// mLineDataSet.setDrawCircleHole(true);

		// 改变折线样式,用曲线。
		// mLineDataSet.setDrawCubic(true);
		// 默认是直线
		// 曲线的平滑度,值越大越平滑。
		// mLineDataSet.setCubicIntensity(0.2f);

		// 填充曲线下方的区域,红色,半透明。
		// mLineDataSet.setDrawFilled(true);
		// mLineDataSet.setFillAlpha(128);
		// mLineDataSet.setFillColor(Color.RED);

		// 填充折线上数据点、圆球里面包裹的中心空白处的颜色。
		mLineDataSet.setCircleColorHole(Color.YELLOW);

		// 设置折线上显示数据的格式。如果不设置,将默认显示float数据格式。
		mLineDataSet.setValueFormatter(new ValueFormatter() {

			@Override
			public String getFormattedValue(float value) {
				int n = (int) value;
				String s = "y:" + n;
				return s;
			}
		});

		ArrayList<LineDataSet> mLineDataSets = new ArrayList<LineDataSet>();
		mLineDataSets.add(mLineDataSet);

		LineData mLineData = new LineData(x, mLineDataSets);

		return mLineData;
	}
}

MainActivity.java需要的activity_main.xml :

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

	<com.github.mikephil.charting.charts.LineChart
        android:id="@+id/chart"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

</RelativeLayout>


MPAndroidChart提供了丰富的参数设计条件,可以设计样式丰富统计图表,比如在本例中,如果把注释掉的这段代码重新启用:

// 改变折线样式,用曲线。
		// mLineDataSet.setDrawCubic(true);
		// 默认是直线
		// 曲线的平滑度,值越大越平滑。
		// mLineDataSet.setCubicIntensity(0.2f);

		// 填充曲线下方的区域,红色,半透明。
		// mLineDataSet.setDrawFilled(true);
		// mLineDataSet.setFillAlpha(128);
		// mLineDataSet.setFillColor(Color.RED);

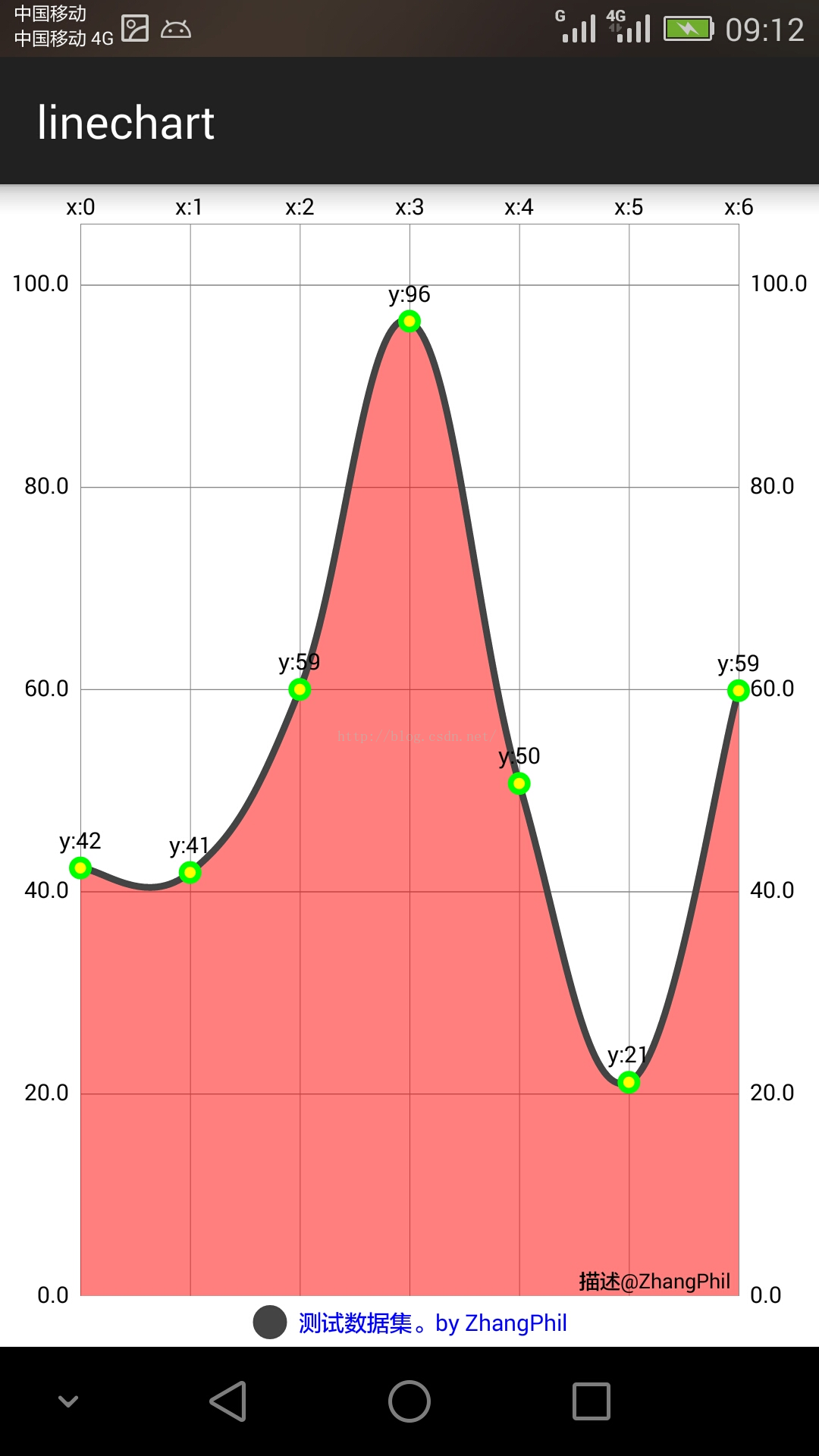

那么折线图的样式就变成这样:
