   开发的应用采用F5负载均衡交换机，F5将请求转发给5台hp unix服务器，每台服务器有多个webserver实例，对外提供web服务和socket等接口服务。之初，曾有个小小的疑问为何不采用开源的apache、Nginx软件负载，F5设备动辄几十万，价格昂贵？自己一个比较幼稚的问题，后续明白：F5是操作于IOS网络模型的传输层，Nginx、apache是基于http反向代理方式，位于ISO模型的第七层应用层。直白些就是TCP UDP 和http协议的区别，Nginx不能为基于TCP协议的应用提供负载均衡。

     了解了二者之间的区别于应用场景，对Nginx产生浓厚的兴趣，阅读张宴的<实战Nginx>（这个85年的小伙子年轻有为羡慕+妒忌），搞明白了大致原理和配置，Ubuntu10.10，window下对Nginx+tomcat负载均衡做了配置尝试，将全部请求转发到tomcat，并未做静态，动态分开，图片防盗链等配置。
Nginx 介绍

    Nginx （发音同 engine x）是一款轻量级的Web 服务器／反向代理服务器及电子邮件（IMAP/POP3）代理服务器，并在一个BSD-like 协议下发行。  其特点是占有内存少，并发能力强，事实上nginx的并发能力确实在同类型的网页伺服器中表现较好.目前中国大陆使用nginx网站用户有：新浪、网易、 腾讯,另外知名的微网志Plurk也使用nginx。

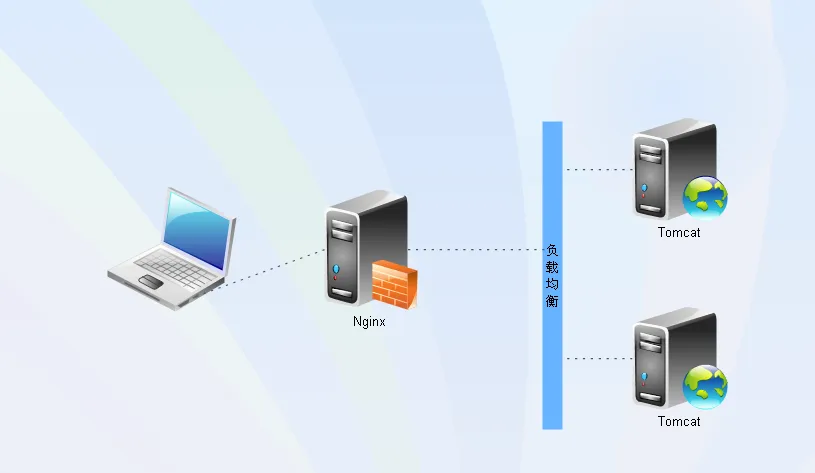

   上面的全是Nginx介绍基本上是废话，下面转入正题，图文结合展示基本配置，首先是window环境、其次是Ubuntu环境（Vbox虚拟）。本文主要基于Nginx下配置两台tomcat，结构如下图：



Window xp环境：Nginx+Tomcat6

1、下载地址

      http://nginx.org/en/download.html ，这里我们推荐下载稳定版（stable versions），本文采用nginx-0.8.20。

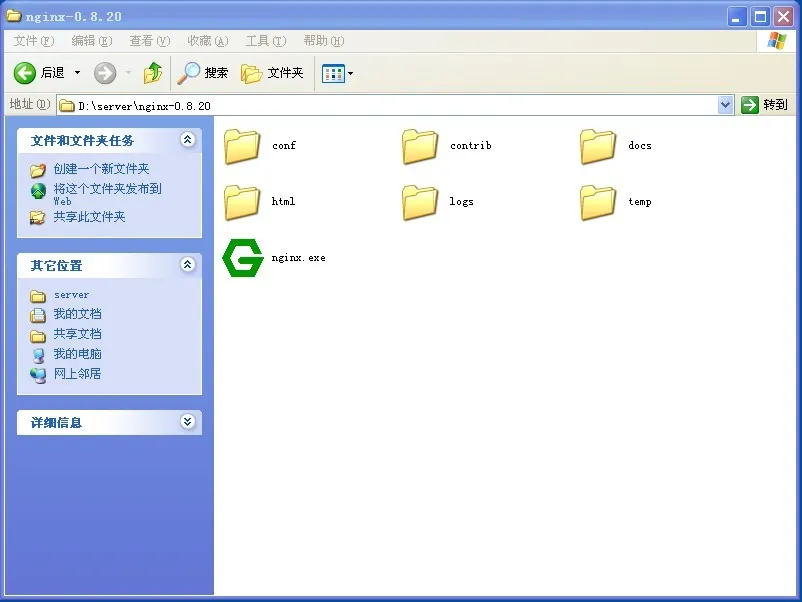

2、目录结构

     Nginx-

              |_  conf   配置目录

              |_  contrib

              |_  docs 文档目录

              |_  logs  日志目录

              |_  temp 临时文件目录

              |_  html 静态页面目录

              |_  nginx.exe 主程序

     window下安装Nginx极其简单，解压缩到一个无空格的英文目录即可（个人习惯，担心中文出问题），双击nginx启动，这里我安装到：D:\server目录，下面涉及到的tomcat也安装在此目录。

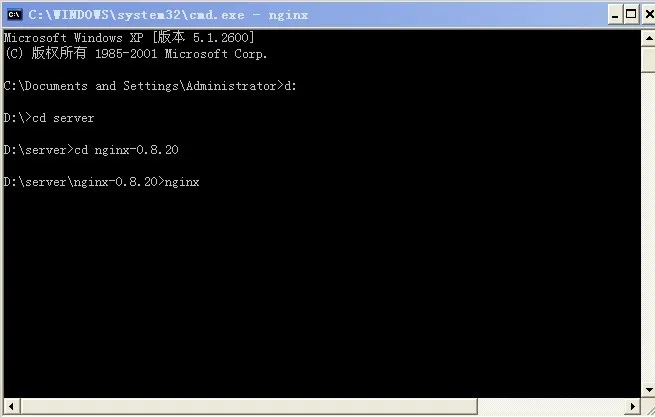

DOS环境启动



若果想停止nginx，dos环境运行命令：nginx -s stop

3、nginx.conf配置

  Nginx配置文件默认在conf目录，主要配置文件为nginx.conf，我们安装在D:\server\nginx-0.8.20、默认主配置文件为D:\server\nginx-0.8.20\nginx.conf。下面是nginx作为前端反向代理服务器的配置。

Nginx.conf代码

1. #Nginx所用用户和组，window下不指定
2. #user  niumd niumd;
3.
4. #工作的子进程数量（通常等于CPU数量或者2倍于CPU）
5. worker_processes  2;
6.
7. #错误日志存放路径
8. #error_log  logs/error.log;
9. #error_log  logs/error.log  notice;
10. error_log  logs/error.log  info;
11.
12. #指定pid存放文件
13. pid        logs/nginx.pid;
14.
15. events {
16.    #使用网络IO模型linux建议epoll，FreeBSD建议采用kqueue，window下不指定。
17.    #use epoll;
18.
19.    #允许最大连接数
20.    worker_connections  2048;
21. }
22.
23. http {
24.    include       mime.types;
25.    default_type  application/octet-stream;
26.
27.        #定义日志格式
28.    #log_format  main  '$remote_addr - $remote_user [$time_local] $request '
29.    #                  '"$status" $body_bytes_sent "$http_referer" '
30.    #                  '"$http_user_agent" "$http_x_forwarded_for"';
31.
32.    #access_log  off;
33.    access_log  logs/access.log;
34.
35.    client_header_timeout  3m;
36.    client_body_timeout    3m;
37.    send_timeout           3m;
38.
39.    client_header_buffer_size    1k;
40.    large_client_header_buffers  4 4k;
41.
42.    sendfile        on;
43.    tcp_nopush      on;
44.    tcp_nodelay     on;
45.
46.    #keepalive_timeout  75 20;
47.
48.    include    gzip.conf;
49.    upstream localhost {
50.      #根据ip计算将请求分配各那个后端tomcat，许多人误认为可以解决session问题，其实并不能。
51.      #同一机器在多网情况下，路由切换，ip可能不同
52.      #ip_hash;
53.      server localhost:18081;
54.      server localhost:18080;
55.     }
56.
57.    server {
58.            listen       80;
59.            server_name  localhost;
60.
61.            location / {
62.                    proxy_connect_timeout   3;
63.                    proxy_send_timeout      30;
64.                    proxy_read_timeout      30;
65.                        proxy_pass http://localhost;
66.            }
67.
68.   }
69. }


  代理设置如下：

Proxy.conf代码

1. proxy_redirect          off;
2. proxy_set_header        Host $host;
3. proxy_set_header        X-Real-IP $remote_addr;
4. proxy_set_header        X-Forwarded-For $proxy_add_x_forwarded_for;
5. client_max_body_size    10m;
6. client_body_buffer_size 128k;
7. proxy_connect_timeout   300;
8. proxy_send_timeout      300;
9. proxy_read_timeout      300;
10. proxy_buffer_size       4k;
11. proxy_buffers           4 32k;
12. proxy_busy_buffers_size 64k;
13. proxy_temp_file_write_size 64k;



  gzip压缩相关配置如下：

Gzip.conf代码

1. gzip              on;
2. gzip_min_length      1000;
3. gzip_types         text/plain text/css application/x-javascript;


 4、Tomcat配置

  对于tomcat大家都很熟悉，只需要修改server.xml配置文件即可，这里我们以apache-tomcat-6.0.14为例，分别在server目录，解压缩并命名为：apache-tomcat-6.0.14_1、apache-tomcat-6.0.14_2。

   第一处端口修改：

Xml代码

1.
2. <Server port="18006" shutdown="SHUTDOWN">


  第二处端口修改：

Xml代码

1.
2. <Connector port="18081" protocol="HTTP/1.1"
3.               connectionTimeout="20000"
4.               redirectPort="8443" />
5.
6.



  第三处端口修改：

Java代码

1. "8009" protocol="AJP/1.3" redirectPort="8443" />



  Engine元素增加jvmRoute属性：

Xml代码

1. <Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat1">


   两个tomcat的端口别重复，保证能启动起来，另一个tomcat配置希捷省略，监听端口为18080，附件中我们将上传所有的配置信息。

5、验证配置与测试负载均衡

   首先测试nginx配置是否正确，测试命令：nginx -t  (默认验证:conf\nginx.conf),也可以指定配置文件路径。

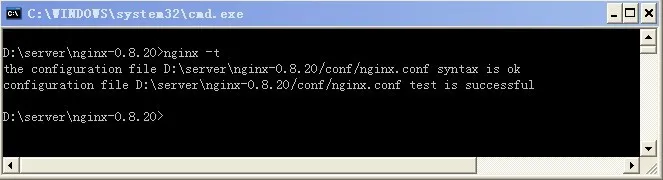

此例nginx安装目录：D:\server\nginx-0.8.20，dos环境下图画面成功示例：

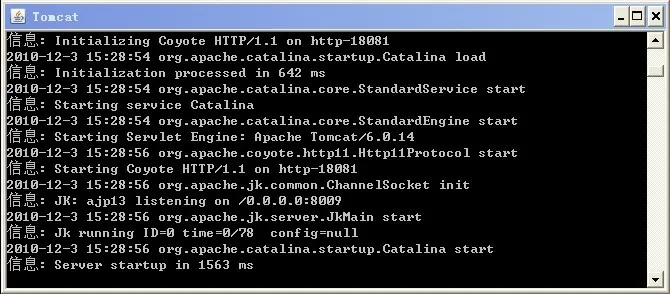

  其次验证tomcat，启动两个tomcat，不出现端口冲突即为成功（tomcat依赖的java等搞“挨踢”的就废话不说了）；

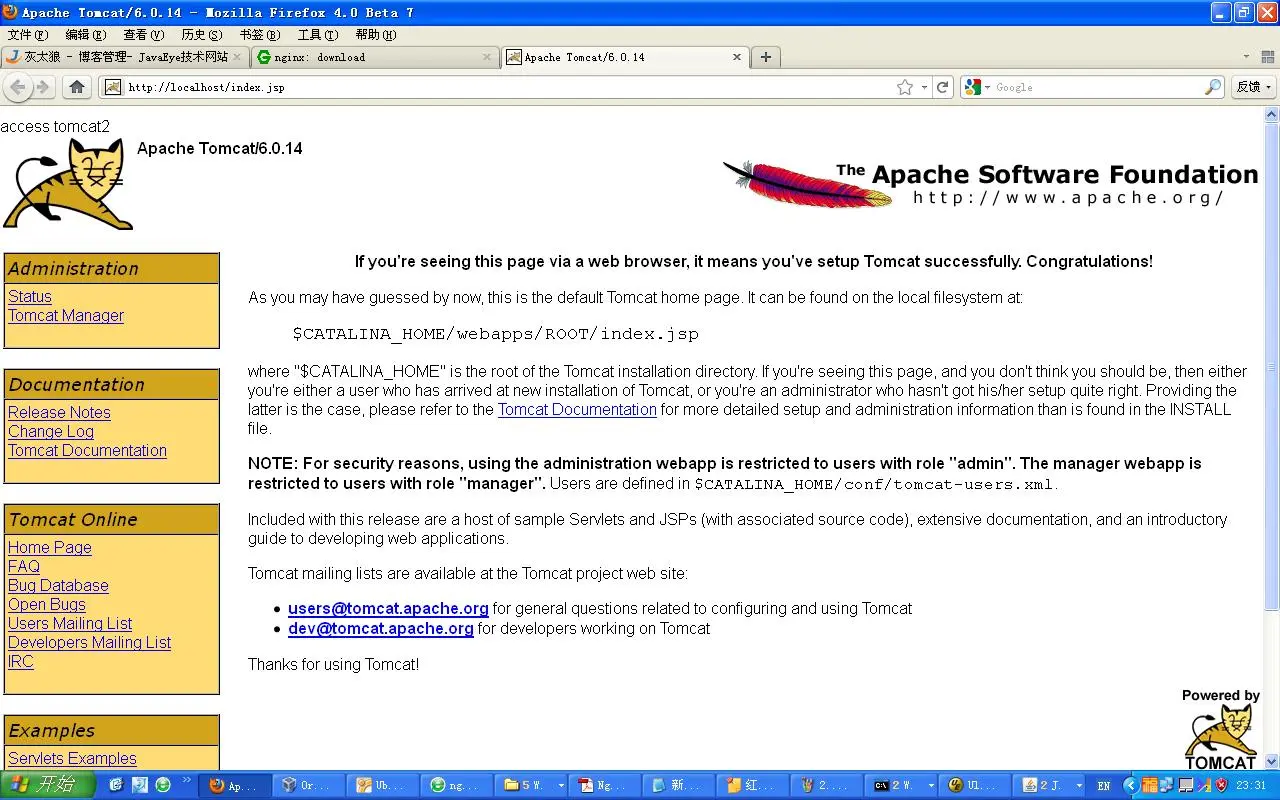

   最后验证配置负载均衡设置，http://localhost/ 或http://localhost/index.jsp 。我修改了index.jsp页面，增加日志输出信息，便于观察。注意：左上角小猫头上的：access tomcat2、access tomcat1。说明访问了不同的tomcat。




    至此window下nginx+tomcat负载均衡配置结束，关于tomcat Session的问题通常是采用memcached，或者采用nginx_upstream_jvm_route ，他是一个 Nginx 的扩展模块，用来实现基于 Cookie 的 Session Sticky 的功能。如果tomcat过多不建议session同步，server间相互同步session很耗资源，高并发环境容易引起Session风暴。请根据自己应用情况合理采纳session解决方案。





作者：niumd

 Blog:http://ari.iteye.com





Ubuntu10.10环境：Nginx+Tomcat6

我们下面简单说下ubuntu10.10下如何安装配置，主要以图片为主，简单解释。



1、下载Nginx

     地址：http://nginx.org/en/download.html ，linux版本：nginx-0.8.20.tar.。解压缩命令：

tar -zxvf nginx-0.8.20.tar.gz

2、编译安装Nginx

    Nginx依赖一些其他PCRE、openssl（依赖libssl-dev），本人笔记本Ubuntu环境已经安装PCRE，仅需安装依赖的openssl，下面我们简单说下如何安装PCRE和openssl等

    PCRE下载地址：ftp://ftp.csx.cam.ac.uk/pub/software/programming/pcre/



Shell代码

1. tar zxvf  pcre-8.01.tar.gz
2. cd pcre-8.01
3. sudo ./configure
4. sodu make
5. sodu make install

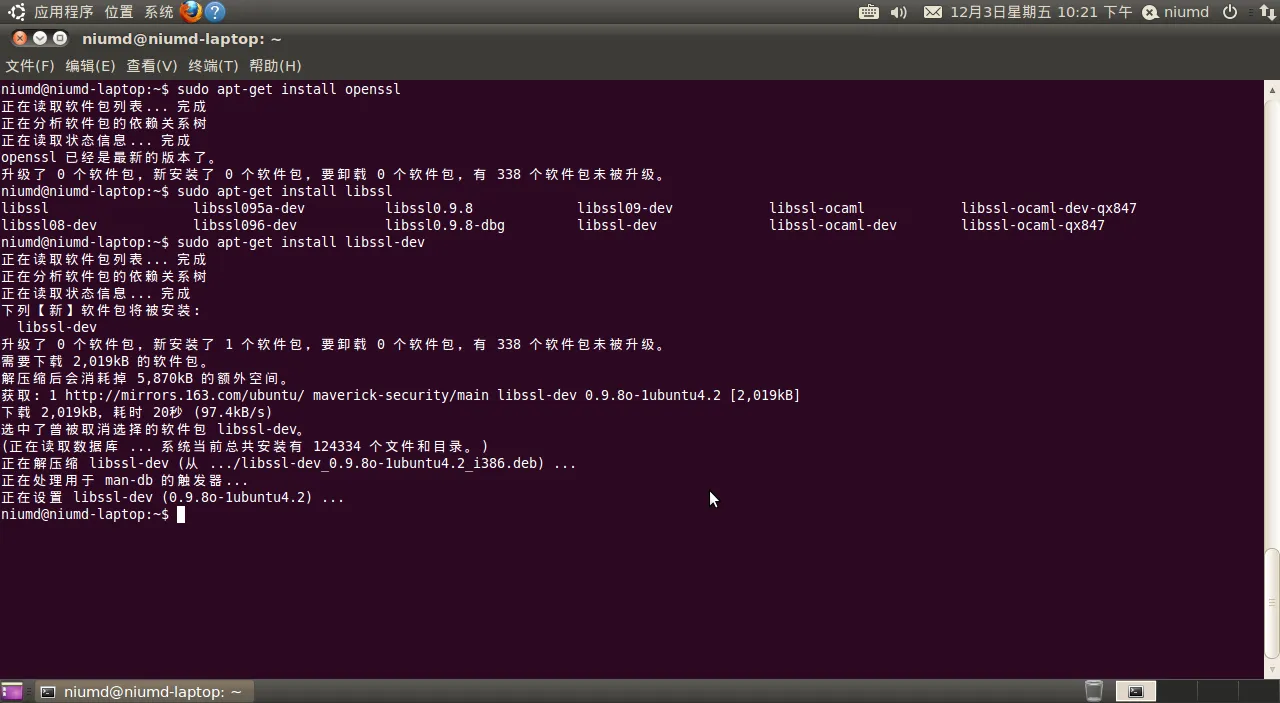

   openssl通过apt-get install安装，命令、截图如下：

Shell代码

1. sudo apt-get install openssl
2. sudo apt-get install libssl-dev
3. //如缺少其他包，请采用此方法安装，ubuntu有依赖提示




依赖的软件包安装完毕，下面来编译Nginx：

Shell代码

1. #将window共享目录软件拷贝到当前工作目录
2. cp /mnt/fileshare/nginx-0.8.20.tar.gz ./
3.
4. #解压缩软件包
5. tar zxvf nginx-0.8.20.tar.gz
6.
7. cd nginx-0.8.20
8. //编译源码,默认使用nobody，指定本机已存在的用户，组，启用nginx-status功能，监控nginx状态。启动debug
9. sudo ./configure  --user=niumd --group=niumd --with-debug --with-http_stub_status_module
10.
11.
12. sudo make
13. sudo make install

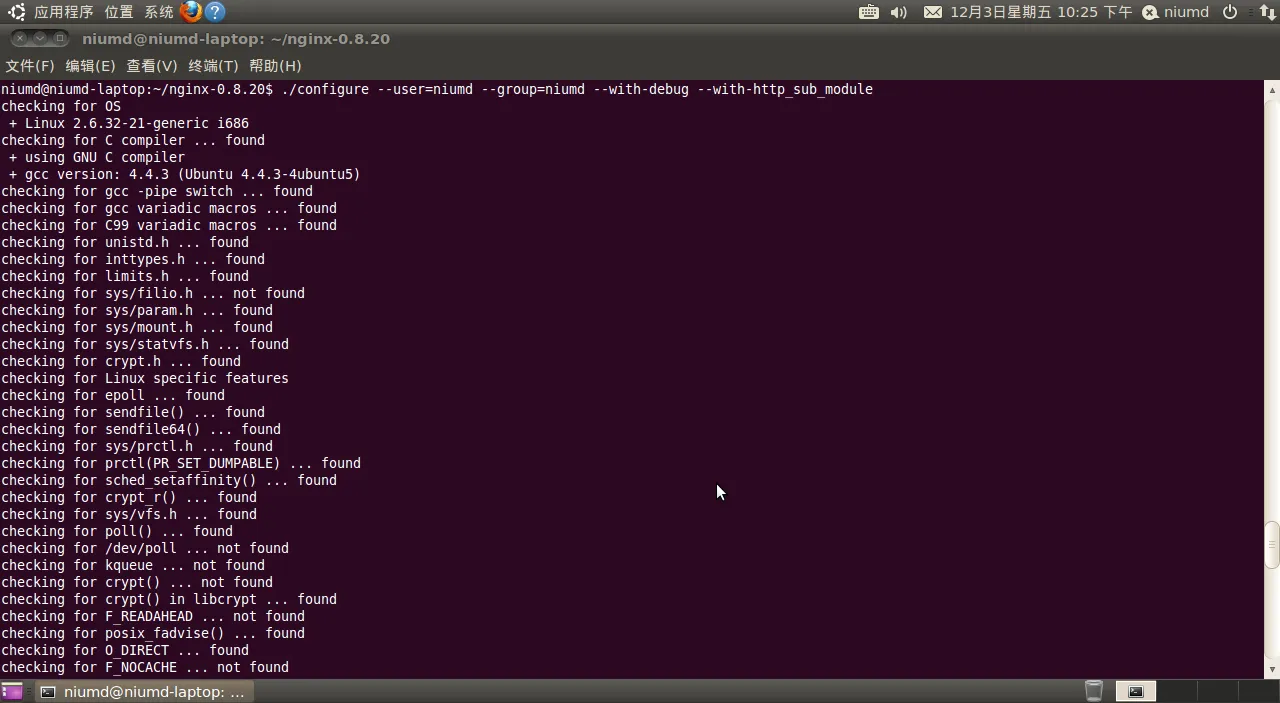

  截图 如下：

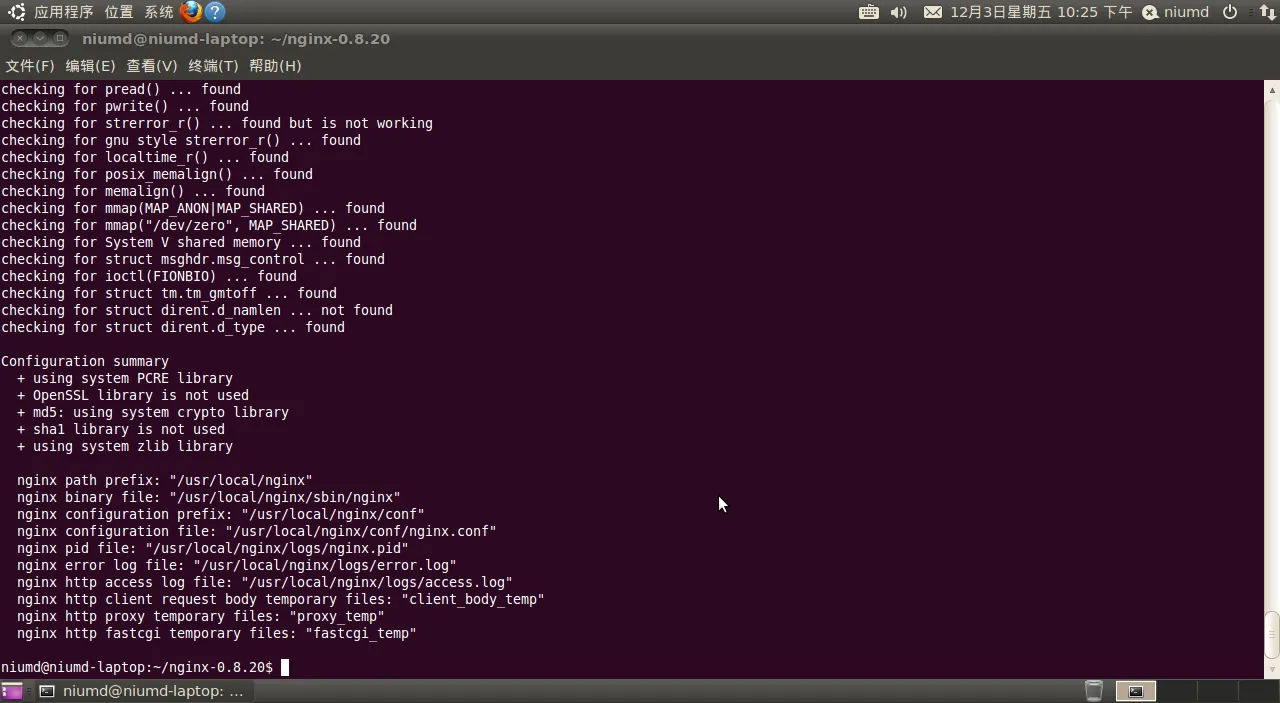

安装结果截图如下：

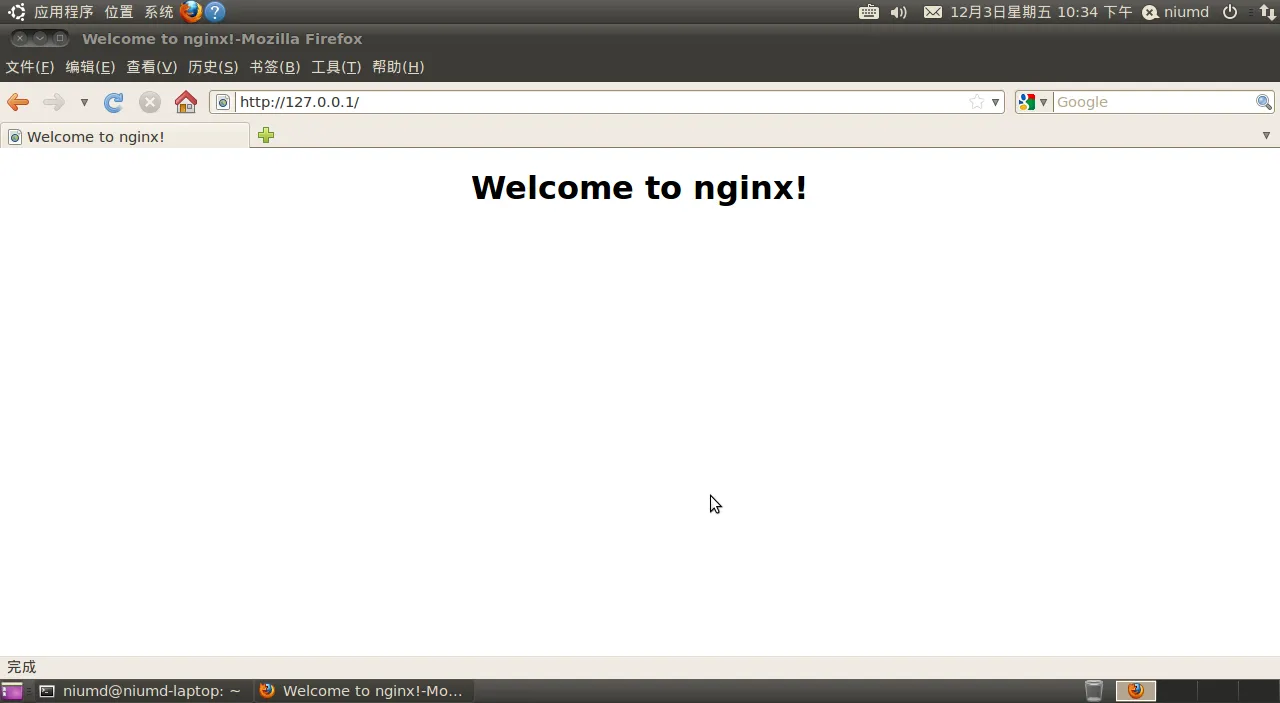

编译安装正确结束，按照上述window下方法检查默认配置，然后在默认配置下启动nginx，访问http://127.0.0.1 ，如下图说明成功



Nginx配置成功后我们对window下nginx.conf少做修改，如下：

Ubuntu nginx.conf代码

1. #Nginx所用用户和组
2. user  niumd niumd;
3.
4. #工作的子进程数量（通常等于CPU数量或者2倍于CPU）
5. worker_processes  2;
6.
7. #错误日志存放路径
8. #error_log  logs/error.log;
9. #error_log  logs/error.log  notice;
10. error_log  logs/error.log  info;
11.
12. #指定pid存放文件
13. pid        logs/nginx.pid;
14.
15. events {
16.  #使用网络IO模型linux建议epoll，FreeBSD建议采用kqueue
17.    use epoll;
18.
19.    #允许最大连接数
20.    worker_connections  2048;
21. }
22.
23. http {
24.    include       mime.types;
25.    default_type  application/octet-stream;
26.
27.  #定义日志格式
28.    #log_format  main  '$remote_addr - $remote_user [$time_local] $request '
29.    #                  '"$status" $body_bytes_sent "$http_referer" '
30.    #                  '"$http_user_agent" "$http_x_forwarded_for"';
31.
32.    #access_log  off;
33.    access_log  logs/access.log;
34.
35.    client_header_timeout  3m;
36.    client_body_timeout    3m;
37.    send_timeout           3m;
38.
39.    client_header_buffer_size    1k;
40.    large_client_header_buffers  4 4k;
41.
42.    sendfile        on;
43.    tcp_nopush      on;
44.    tcp_nodelay     on;
45.
46.    #keepalive_timeout  75 20;
47.
48.    include    gzip.conf;
49.    upstream localhost {
50.     #ip_hash
51.      #ip_hash;
52.      server localhost:18081;
53.      server localhost:18080;
54.     }
55.
56.    server {
57.            listen       80;
58.            server_name  localhost;
59.
60.            location / {
61.              proxy_connect_timeout   3;
62.              proxy_send_timeout      30;
63.              proxy_read_timeout      30;
64.                proxy_pass http://localhost;
65.            }
66.
67.   }
68. }

 对于上面关于ubuntu下Nginx配置和window下基本相同，区别在使用的IO网络模型，linux下建议使用epoll，另外就是运行所用的用户和组；



3、配置tomcat

   请参考window下配置，完全相同。

4、启动停止nginx

   ubuntu下启动nginx与window稍有不同，大致启动停止方法如下。



Java代码

1. #nginx目录执行
2. sbin/nginx
3. 或通过-c 指定配置文件
4. sbin/nginx -c usr/local/nginx8.20/conf/nginx/conf





Shell代码

1. niumd@niumd-laptop:/usr/local/nginx$ pwd
2. /usr/local/nginx
3. niumd@niumd-laptop:/usr/local/nginx$ sudo sbin/nginx -t
4. the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok
5. configuration file /usr/local/nginx/conf/nginx.conf test is successful
6. niumd@niumd-laptop:/usr/local/nginx$ sudo sbin/nginx -v
7. nginx version: nginx/0.8.20
8. niumd@niumd-laptop:/usr/local/nginx$ sudo sbin/nginx -V
9. nginx version: nginx/0.8.20
10. built by gcc 4.4.3 (Ubuntu 4.4.3-4ubuntu5)
11. configure arguments: --user=niumd --group=niumd --with-debug --with-http_sub_module
12. niumd@niumd-laptop:/usr/local/nginx$ sudo sbin/nginx
13. niumd@niumd-laptop:/usr/local/nginx$ ps -ef|grep nginx
14. root      5158     1  0 22:32 ?        00:00:00 nginx: master process sbin/nginx
15. niumd     5159  5158  0 22:32 ?        00:00:00 nginx: worker process
16. niumd     5161  1577  0 22:32 pts/0    00:00:00 grep --color=auto nginx
17. niumd@niumd-laptop:/usr/local/nginx$

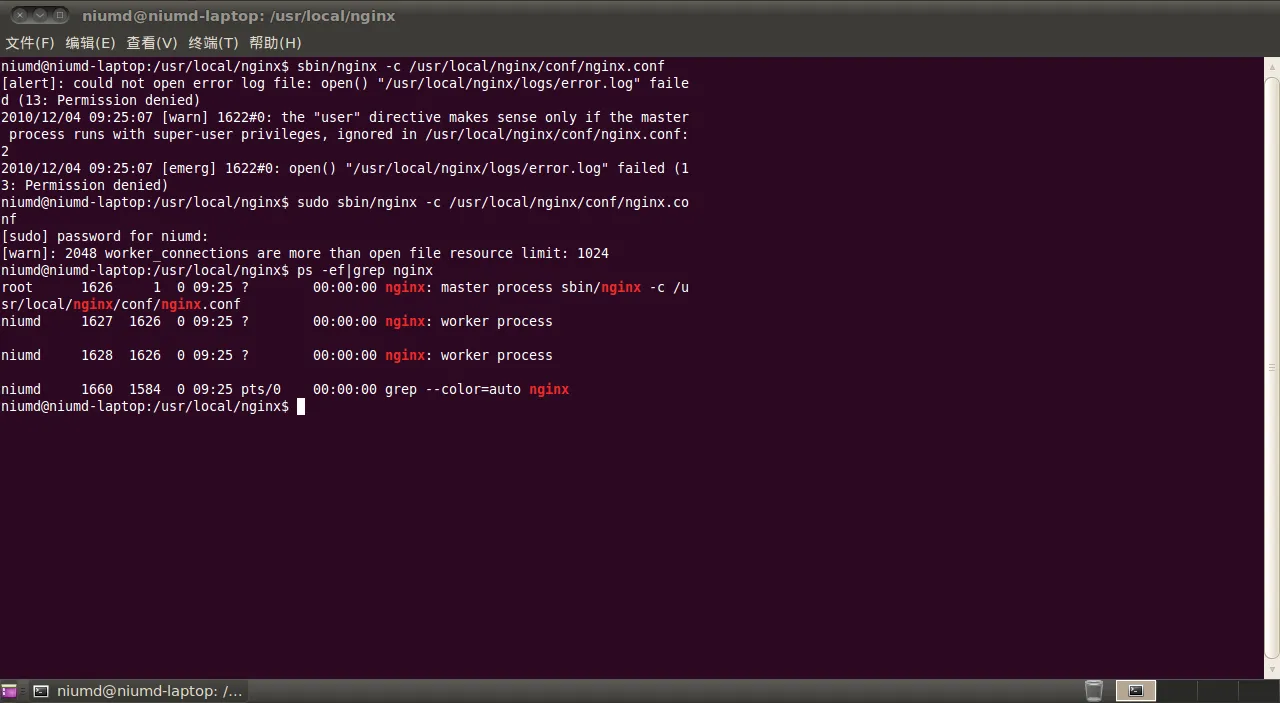

    我们通过ps  -ef|grep nginx,看到如下结果:



注意：在启动时linux提示一句警告【warn】……，是因为我们设置的 #允许最大连接数 worker_connections  2048，超过linux默认1024的限制。

      停止：kill -信号类型 pid

      nginx/logs目录下有个nginx。pid的文件，此文件记录了每次运行的pid，也可以通过ps命令查询。

信号类型如下：



信号控制

信号类型	描述
RERM.INT	快速关闭
HUP	平滑重启，加载配置
USR1	重新加载日志
USER2	平滑升级执行程序
WINCH	从容关闭工作进程
QUIT	从容关闭
