Tensorflow MobileNet移动端迁移学习指南2

1。介绍

TensorFlow是一个多用途的机器学习框架。TensorFlow可用于在云中跨群集培训庞大模型的任何地方，以及在您的手机等嵌入式系统上本地运行模型。笔者： csdn -固本培元  交流邮箱： leo_luopy@139.com  微信：leoluopy 。 本文机器翻译加人工矫正，可能有翻译不当之处，欢迎讨论，相互学习。 外文原文：https://codelabs.developers.google.com/codelabs/tensorflow-for-poets-2-tflite/index.html#0

注意：这个codelab使用新的移动优化的TensorFlow Lite。如果您正在寻找更加稳定和成熟的移动TensorFlow，请参阅此版本的codelab。

如果您不确定要使用哪个，请参阅此概述。

你会学到什么

•  TensorFlow for Poets：如何训练自定义图像识别模型。
• 如何使用TFLite转换器优化您的模型。
• 如何使用TFLite解释器在预制的Android应用程序中运行它。

你会做些什么

一个简单的相机应用程序，运行TensorFlow图像识别程序来识别花朵。

注意：目前，此演示中使用的AAR与Android模拟器不兼容，您必须使用真正的Android设备才能运行该应用程序。

CC-BY by FelipeVenâncio

2。环境准备

这个codelab大部分将使用终端。现在打开它。

安装TensorFlow

在我们开始本教程之前，您需要安装tensorflow。

这个codelab还使用PILLOW软件包，您可以将它安装在：

pip install PILLOW

如果你有第一个codelab的git仓库

这个codelab使用TensorFlow for Poets 实验室生成的文件。如果你还没有完成那个codelab，我们建议你现在就去做。如果您不愿意，下一小节会提供下载缺失文件的说明。

在针对诗人1的TensorFlow中，您还克隆了此代码实验的相关文件。确保它是您当前的工作目录，签出分支并检查内容，如下所示：

cd tensorflow-for-poets-2
ls

这个目录应该包含其他三个子目录：

• 该android/tflite目录包含构建简单Android应用程序所需的所有文件，这些应用程序使用TFLite在图像从相机读取图像时进行分类。您将用您的自定义版本替换模型文件。
• 该scripts/目录包含您将在整个教程中使用的python脚本。这些包括准备，测试和评估模型的脚本。
• 该tf_files/目录包含您应该在第一部分中生成的文件。至少你应该有以下文件包含重新培养的tensorflow程序：

ls tf_files /

retrained_graph.pb retrained_labels.txt

否则（如果您没有第一个Codelab的文件）

克隆Git存储库

以下命令将克隆包含此codelab所需文件的Git存储库：

git clone https://github.com/googlecodelabs/tensorflow-for-poets-2

现在进入你刚刚创建的克隆目录。这就是你将为这个codelab的其余部分工作的地方：

cd tensorflow-for-poets-2

repo包含三个目录：android/，scripts/, and tf_files/

检出end_of_first_codelab分支中的文件

git checkout end_of_first_codelab

ls tf_files

3。测试模型

接下来，在开始修改模型之前，请验证该模型是否产生了理智的结果。

该scripts/目录包含一个简单的命令行脚本label_image.py，用于测试网络。现在我们将测试label_image.py这张雏菊的照片：

flower_photos/daisy/3475870145_685a19116d.jpg

图片CC-BY，由Fabrizio Sciami发布

现在测试模型。如果您使用不同的体系结构，则需要设置“--input_size”标志。

python -m scripts.label_image \
  --graph = tf_files / retrained_graph.pb \
  --image = tf_files / flower_photos / daisy / 3475870145_685a19116d.jpg

该脚本将打印模型分配给每种花型的概率。像这样的打印：

Evaluation time (1-image): 0.140s

daisy 0.7361
dandelion 0.242222
tulips 0.0185161
roses 0.0031544
sunflowers 8.00981e-06

这应该有希望为您的示例生成一个明智的顶级标签。您将使用此命令确保您仍然可以获得明智的结果，因为您在模型文件上进一步处理以准备在移动应用程序中使用它。

4。优化模型

移动设备有很大的局限性，因此可以通过预处理来减少应用程序的占用空间。通过TFLite，TensorFlow安装中新增了一个图形转换器。这个程序被称为“ TensorFlow Lite优化转换器 ”或TOCO。

它以TensorFlow作为命令行脚本安装，因此您可以轻松访问它。要检查您的机器上是否正确安装了toco，请尝试使用以下命令打印TOCO帮助：

toco  - help

我们将使用toco优化我们的模型，并将其转换为TFLite格式。toco可以在一个步骤中做到这一点，但我们会做到这一点，以便我们可以在两者之间尝试优化模型。

优化模型

虽然toco具有处理量化图的先进功能，但它也队我们正在使用的计算图做相应的优化（不使用量化）。其中包括删除未使用的图形节点，连接计算图中的操作器形成更高效的混合计算图

鉴于TFLite尚不支持训练操作，修剪尤其有用，因此这些不应包括在图表中。

在此模型上，性能优化可以在使用“scripts / label_image.py”进行测试时将单个图像的运行时间缩短一半以上。

以下命令将优化我们的模型。请注意，IMAGE_SIZE变量设置为默认值224.（如果在第一部分中选择了期望不同大小输入的网络，请更改此值）。

IMAGE_SIZE=224
toco --input_file=tf_files/retrained_graph.pb \
  --output_file=tf_files/optimized_graph.pb \
  --input_format=TENSORFLOW_GRAPHDEF \
  --output_format=TENSORFLOW_GRAPHDEF \
  --input_shape=1,${IMAGE_SIZE},${IMAGE_SIZE}，3 \
  --input_array=input \
  --output_array=final_result

运行这个脚本将创建一个新文件tf_files/optimized_graph.pb。

验证优化的模型

要检查TOCO 没有改变网络label_image输出，请比较以下输出retrained_graph.pb：

python -m scripts.label_image \
  --graph = tf_files / retrained_graph.pb \
  --image = tf_files / flower_photos / daisy / 3475870145_685a19116d.jpg

Evaluation time (1-image): 0.281s

daisy 0.725841
dandelion 0.200525
tulips 0.0411526
roses 0.0318613
sunflowers 0.000619742

随着optimized_graph.pb：

python -m scripts.label_image \
    --graph = tf_files / optimized_graph.pb \
    --image = tf_files / flower_photos / daisy / 3475870145_685a19116d.jpg

Evaluation time (1-image): 0.126s

daisy 0.725845
dandelion 0.200523
tulips 0.0411517
roses 0.031861
sunflowers 0.000619737

当我运行这些命令时，输出概率没有变化到5位小数，但图像评估运行时间不到一半。

现在运行它来确认您看到类似的结果。

为了进行更彻底的评估，我们可以在整个验证集上运行模型并比较结果。在我们运行优化器之前，首先评估模型的性能。输出的最后两行显示了平均性能。可能需要一两分钟才能获得结果。

注意：如果您开始使用end_of_first_codelab分支，而不是使用 TensorFlow for Poets 主分支，则不会有全套照片。下面的模型评估将失败。您应该：

1. 跳到下一节。
2. 使用以下命令下载照片（200MB）：

卷曲http://download.tensorflow.org/example_images/flower_photos.tgz \

| tar xz -C tf_files

python -m scripts.evaluate tf_files / retrained_graph.pb

对我来说，retrained_graph.pb得分为90.9％，交叉熵误差为0.270（越低越好）。

现在将其与以下模型的性能进行比较optimized_graph.pb：

python -m scripts.evaluate tf_files / optimized_graph.pb

您应该看到模型精度的变化不到1％，或者根本没有变化。

（可选）使用TensorBoard观察更改

如果你遵循第一个教程，你应该有一个tf_files/training_summaries/目录（否则，通过发出以下Linux命令来创建目录：）mkdir tf_files/training_summaries/。

以下两个命令将关闭任何正在运行的TensorBoard实例并启动一个新实例，并在后台观看该目录：

pkill -f tensorboard
tensorboard --logdir tf_files/training_summaries &

在后台运行的TensorBoard可能会偶尔向终端发送以下警告，您可以放心忽略

WARNING:tensorflow:path ../external/data/plugin/text/runs not found, sending 404.

现在将您的两张图添加为TensorBoard日志：

python -m scripts.graph_pb2tb tf_files/training_summaries/retrained \
    tf_files/retrained_graph.pb


python -m scripts.graph_pb2tb tf_files/training_summaries/optimized \
    tf_files/optimized_graph.pb

现在打开TensorBoard，默认打开“Graph”选项卡。

从左侧标有“运行”的选取列表中，选择“重新训练”。

稍微探索一下这个图表，你可以通过双击它们来展开各个块。

然后从“运行”菜单中选择“优化”。

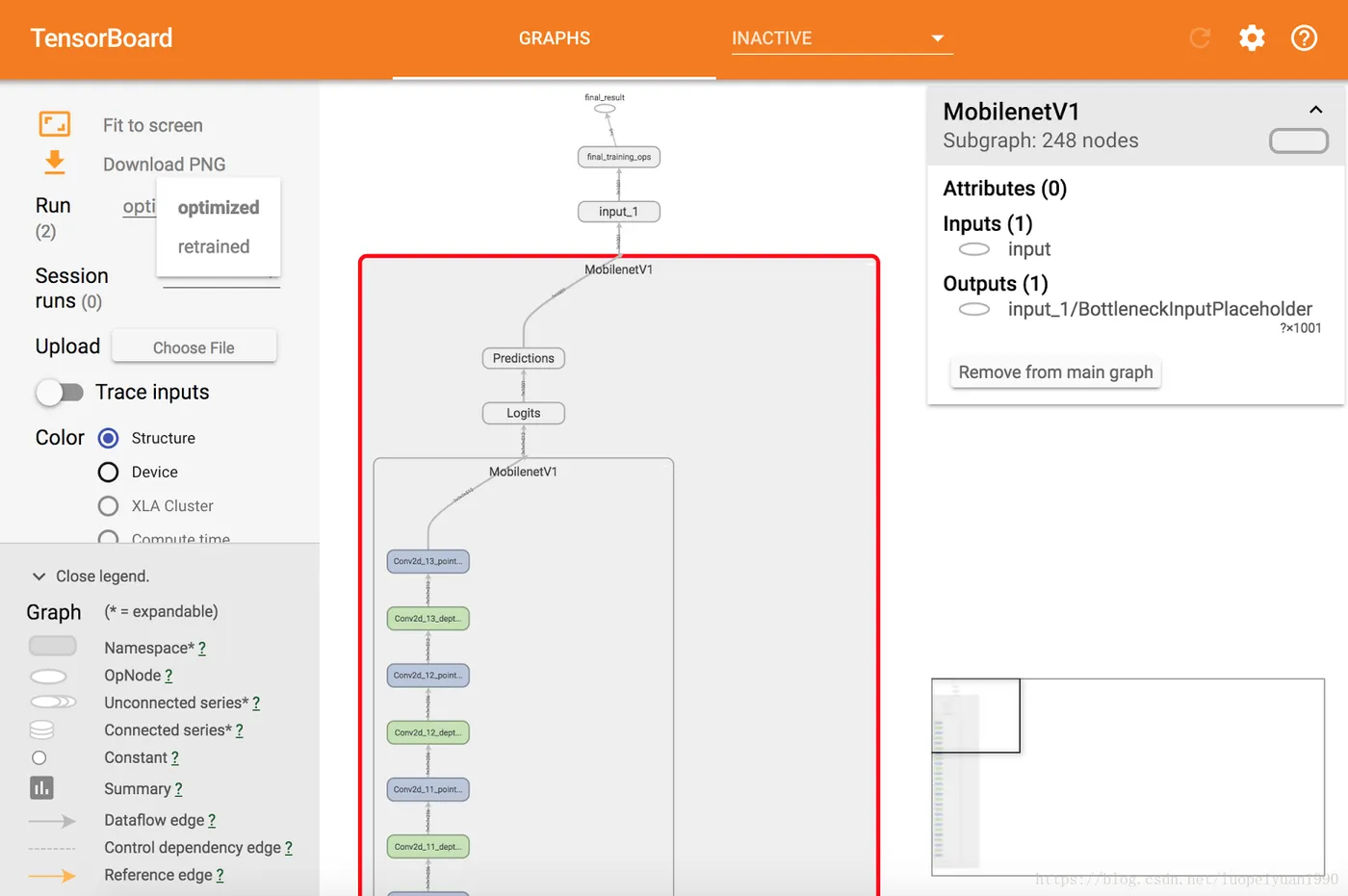

从这里你可以确认已经合并了一些节点来简化图形，它应该看起来像这样：

将模型转换为TFLite格式

TFLite使用与常规TensorFlow不同的序列化格式。TensorFlow使用Protocol Buffers，而TFLite使用FlatBuffers。

FlatBuffers的主要优势来自于它们可以被内存映射，并且可以直接从磁盘使用而不需要加载和解析。这提供了更快的启动时间，并为操作系统提供了从模型文件加载和卸载所需页面的选项，而不是在内存不足时清除应用程序。

我们可以使用我们之前用于优化图形的相同命令创建TFLite FlatBuffer，但有两个更改：

1. 以TFLite格式输出模型：

• 设置--output_format = TFLITE
• 将--output_file的扩展名设置为“.lite”。

2. 告诉TFLite以浮点模式工作（TFLite有我们不使用的量化选项）：

• 设置--inference_type = FLOAT
• 设置--input_type = FLOAT

IMAGE_SIZE = 224
toco \
  --input_file = tf_files / retrained_graph.pb \
  --output_file = tf_files / optimized_graph.lite \
  --input_format = TENSORFLOW_GRAPHDEF \
  --output_format = TFLITE \
  --input_shape = 1，$ {IMAGE_SIZE}，$ { IMAGE_SIZE}，3 \
  --input_array = input \
  --output_array = final_result \
  --inference_type = FLOAT \
  --input_type = FLOAT

这应该在你的“tf_files”目录中输出“optimized_graph.lite”。

5。设置Android应用程序

安装AndroidStudio

如果您尚未安装，请安装AndroidStudio 3.0+。

使用AndroidStudio打开项目

按照以下步骤使用AndroidStudio打开一个项目：

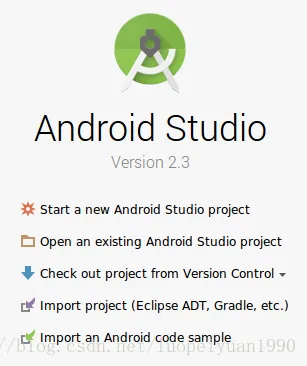

1. 打开AndroidStudio  打开一个现有的Android Studio项目”：

2. 在文件选择器中，tensorflow-for-poets-2/android/tflite从您的工作目录中选择。

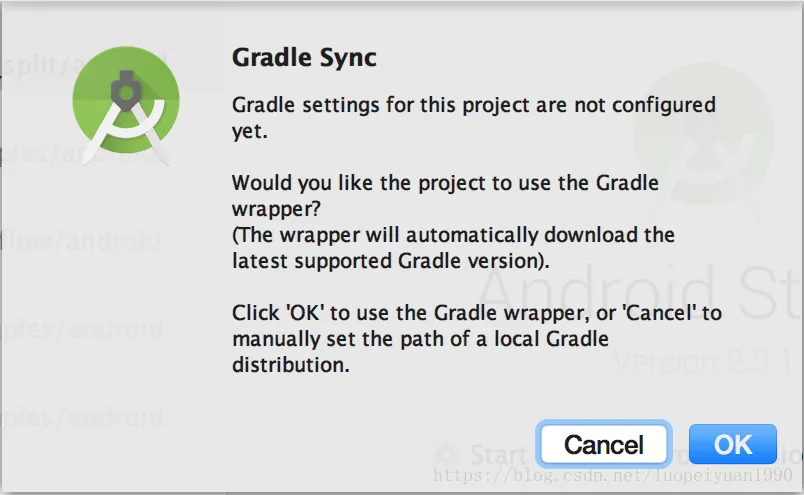

3. 您将在第一次打开项目时收到“Gradle Sync”弹出窗口，询问使用Gradle包装器。点击“确定”。



6。测试运行应用程序

该应用程序可以在真实的Android设备上运行，也可以在Android Studio Emulator中运行。

设置一个Android设备

除非激活“开发人员模式”和“USB调试”，否则无法将应用从android studio加载到手机上。这里需要自己设置一下开发人员调试模式

注意：目前，此演示中使用的AAR与Android模拟器不兼容，您必须使用真正的Android设备才能运行该应用程序。

测试构建并安装应用程序

在对应用程序进行任何更改之前，让我们运行版本库附带的版本。

在Android Studio中运行Gradle同步，随后开始构建和安装过程。

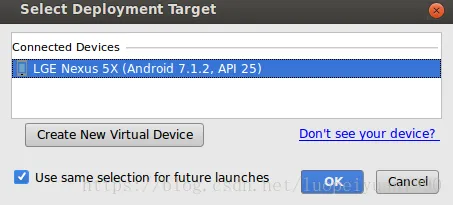

接下来，您需要从此弹出式菜单中选择您的手机：

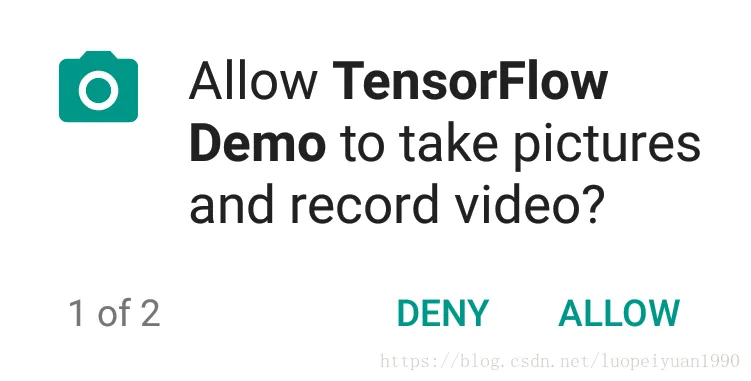

现在允许Tensorflow演示程序访问您的相机和文件：

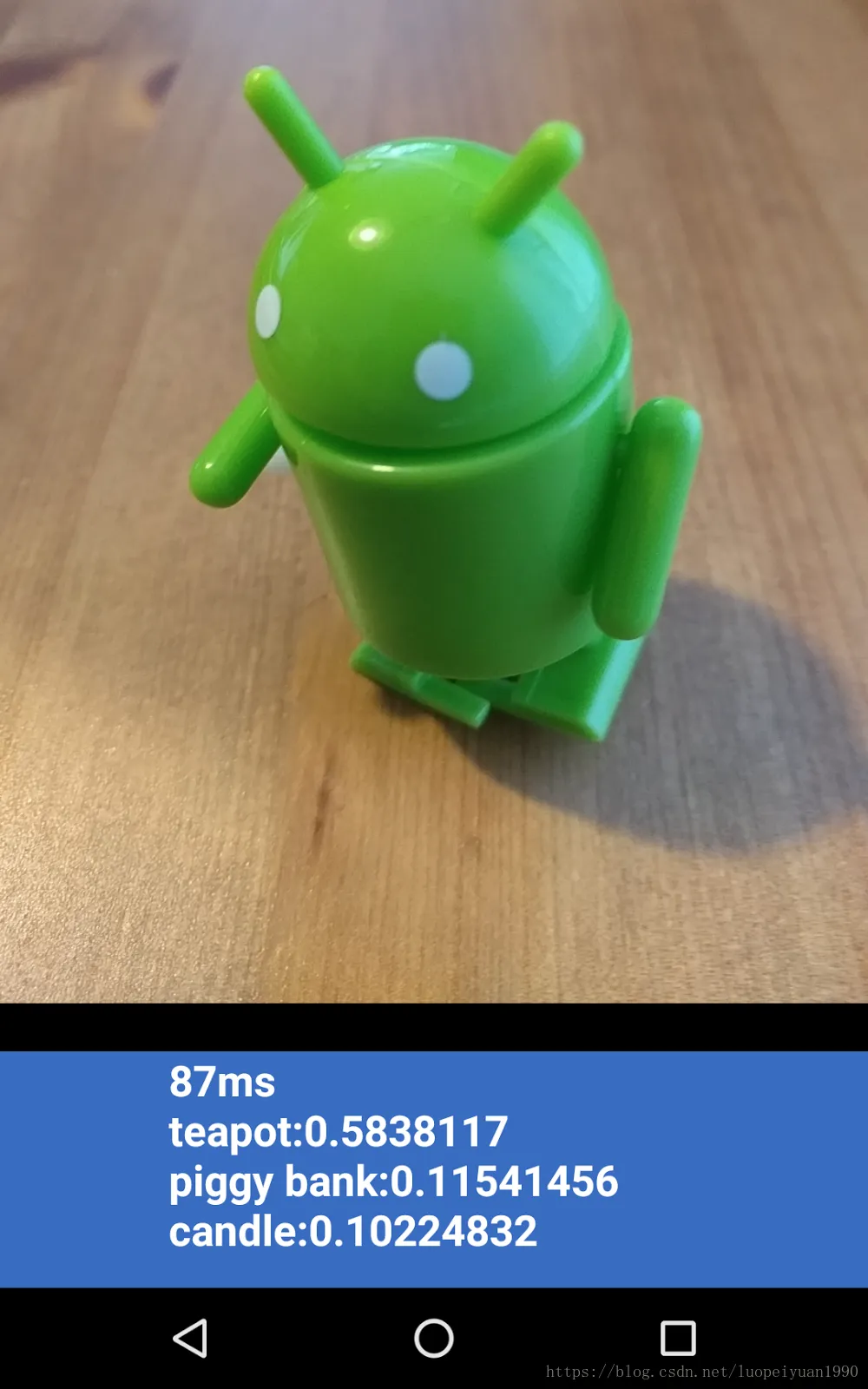

现在，该应用程序已安装，点击应用程序图标启动它。该版本的应用程序使用标准MobileNet，预先在1000个ImageNet类别上进行了培训。它应该看起来像这样（“Android”不是可用的类别之一）：

7。运行定制的应用程序

默认的应用程序设置使用标准MobileNet将图像分类到1000个ImageNet类中的一个，而无需我们在第1部分中进行的再培训。

现在让我们修改应用程序，以便应用程序将我们的再培训羊肚菌用于我们的自定义图像类别。

将您的模型文件添加到项目中

演示项目配置为搜索目录中graph.pb的labels.txt文件和文件android/tflite/app/src/main/assets/。用你的版本替换这两个文件。以下命令完成此任务：

cp tf_files / optimized_graph.lite android / tflite / app / src / main / assets / graph.lite
cp tf_files / retrained_labels.txt android / tflite / app / src / main / assets / labels.txt

运行你的应用

在Android Studio中运行Gradle同步，因此构建系统可以找到您的文件，然后像之前一样开始构建和安装过程。

Android工作室可能会要求您启用即时运行。这是不推荐的，因为它还不完全兼容用于构建TFLite库的Android NDK。

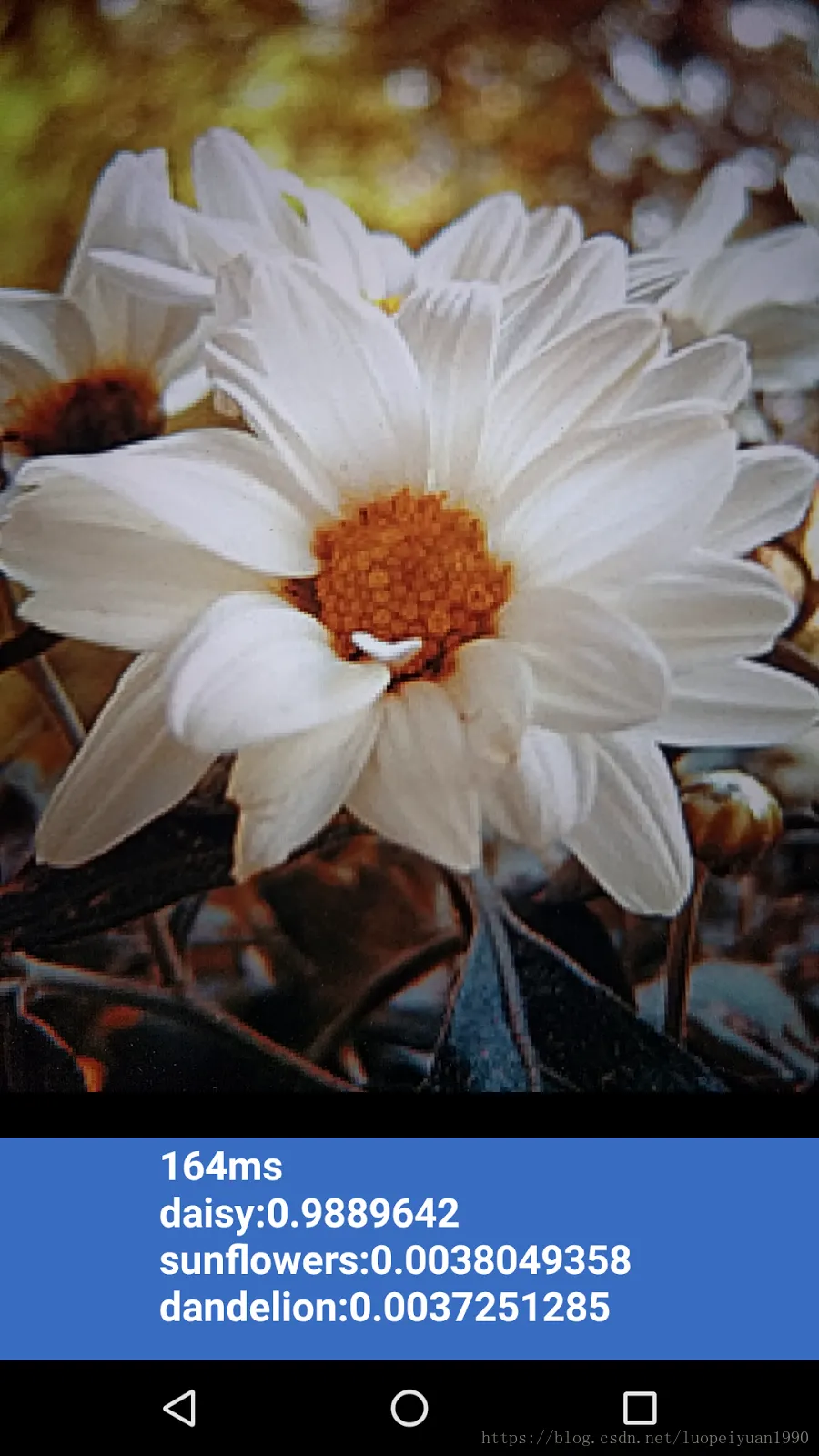

它应该看起来像这样：

CC-BY by FelipeVenâncio

您可以将电源和音量减小按钮放在一起进行截图。

现在尝试网页搜索鲜花，将相机指向电脑屏幕，然后查看这些照片是否被正确分类。

或者让一个朋友拍下你的照片，并找出你是哪种TensorFlower ！

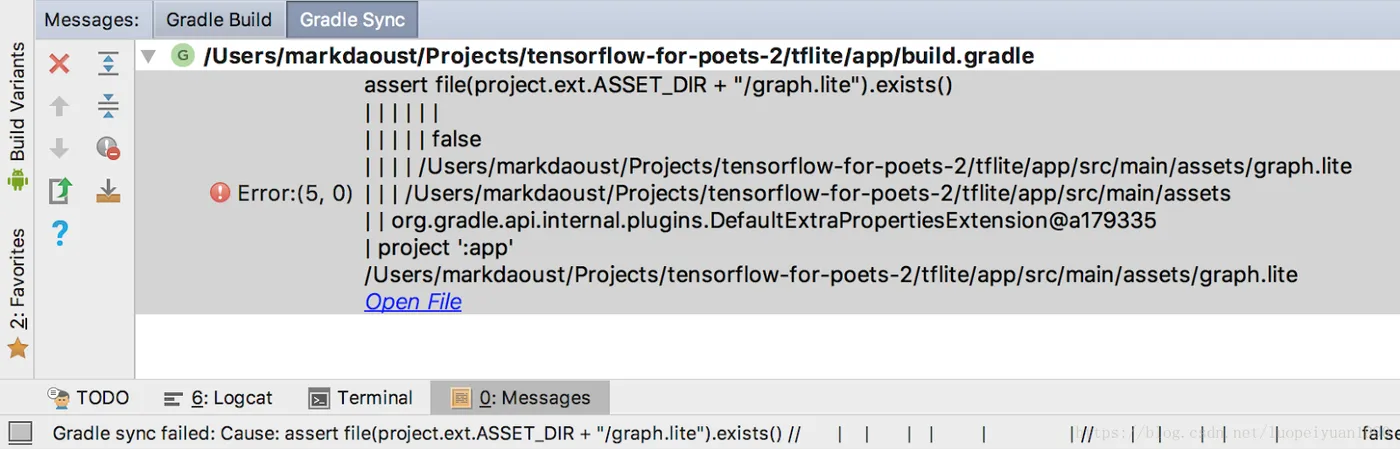

如果你得到像这样的Gradle同步错误：

这是因为gradle无法找到graph.lite或labels.txt存档。验证这些文件的位置并通过单击工具栏上的“与Gradle文件同步项目”按钮重新运行Gradle同步：



8。它是如何工作的？

所以现在你已经运行了应用程序，让我们看看TensorFlow特定的代码。

TensorFlow-Android AAR

此应用程序使用预编译的TFLite Android存档（AAR）。此AAR托管在jcenter上。

模块build.gradle文件中的以下行包含项目中来自TensorFlow bintray maven存储库的最新AAR版本。

的build.gradle

repositories {
    maven {
        url 'https://google.bintray.com/tensorflow'
    }
}

dependencies {
    // ...
    compile 'org.tensorflow:tensorflow-lite:+'
}

我们使用以下区块来指示Android资产打包工具.lite或.tflite资产不应被压缩。这是非常重要的，因为.lite文件将被内存映射，并且在压缩文件时不起作用。

的build.gradle

android {
    aaptOptions {
        noCompress "tflite"
        noCompress "lite"
    }
}

使用TFLite Java API

与TFLite接口的代码全部包含在ImageClassifier.java中。

建立

第一块感兴趣的是构造函数 ImageClassifier:

ImageClassifier.java

ImageClassifier(Activity activity) throws IOException {
    tflite = new Interpreter(loadModelFile(activity));
    labelList = loadLabelList(activity);
    imgData =
        ByteBuffer.allocateDirect(
            4 * DIM_BATCH_SIZE * DIM_IMG_SIZE_X * DIM_IMG_SIZE_Y * DIM_PIXEL_SIZE);
    imgData.order(ByteOrder.nativeOrder());
    labelProbArray = new float[1][labelList.size()];
    Log.d(TAG, "Created a Tensorflow Lite Image Classifier.");
}

有几行应该更详细地讨论。

以下行创建TFLite解释器：

ImageClassifier.java

tflite = new Interpreter(loadModelFile(activity));

这一行实例化一个TFLite解释器。解释器的工作是tf.Session（对于熟悉TFLite之外的TensorFlow的人员）。我们通过MappedByteBuffer包含模型的解释器。本地函数loadModelFile创建一个MappedByteBuffer包含活动的graph.lite资产文件。

以下几行创建输入数据缓冲区：

ImageClassifier.java

imgData = ByteBuffer.allocateDirect(
    4 * DIM_BATCH_SIZE * DIM_IMG_SIZE_X * DIM_IMG_SIZE_Y * DIM_PIXEL_SIZE);

该字节缓冲区的大小被设置为包含一旦转换为浮点的图像数据。解释器可以直接接受float数组作为输入，但ByteBuffer效率更高，因为它可以避免解释器中的额外副本。

以下行加载标签列表并创建输出缓冲区：

labelList = loadLabelList(activity);
//...
labelProbArray = new float[1][labelList.size()];

输出缓冲区是一个浮点数组，每个标签都有一个元素，模型将写入输出概率。

运行模型

第二块利益是classifyFrame方法。它需要一个Bitmap输入，运行模型并返回要在应用程序中打印的文本。

ImageClassifier.java

String classifyFrame(Bitmap bitmap) {
 // ...
 convertBitmapToByteBuffer(bitmap);
 // ...
 tflite.run(imgData, labelProbArray);
 // ...
 String textToShow = printTopKLabels();
 // ...
}

这个方法有三件事。首先转换和复制的输入Bitmap到imgData ByteBuffer输入到模型。然后它调用解释器的run方法，将输入缓冲区和输出数组作为参数传递。解释器将输出数组中的值设置为为每个类计算的概率。输入和输出节点由先前toco创建.lite模型文件的转换步骤的参数定义。

9。接下来是什么？

以下是更多信息的链接：

• 了解更多关于TFLite从上Docs tensorflow.org和 repo。
• 试用这个演示应用程序的量化版本，以获得更小包装中更强大的模型。
• 尝试一些其他TFLite就绪型号，包括语音热门词汇检测器和设备上的智能答复版本。
• 通过我们的入门文档了解有关TensorFlow的更多信息。
