NTB调试常见问题指南
作为实现不同PCI域乃至跨节点数据传输的重要器件，NTB在服务器和存储领域实现双控、内存互访等方面发挥着重要的作用。由于它本身既作为virtual port出现，又可以被互联的结点通过pci scan看到，作为一个link port出现，加之其上实现的地址转换和转发功能，在实际工程项目中，难免会碰到各种问题。本文结合笔者最近的工作，分享了NTB调试过程中常见的问题和解决思路和办法。
从问题的现象来看，具体常见问题包括：
找不到NTB设备；
NTB mailbox无法传送数据；
ReqID 无法探测到；
NTB bar size 不够大;
数据传输出错
根据问题发生所在的PCIE相关的软硬件层次，这些问题又可以归纳为下面的几类：
硬件故障；
固件故障；
PCIE 设置错误；
程序错误。
下面针对上面列举出来的几种现象，逐一进行分析和讨论：
找不到NTB设备
这种情况下，运行应用程序的时候可能会发现用刀的库中会提示找不到设备，程序出错或者退出。此时，可以首先通过lspci看看能否扫描到NTB设备，如果找不到就说明系统没有发现NTB硬件，此时需要检查NTB的EEPROM是否已经使能NTB，以及板卡上是否有disable/enable NTB的跳线，如果有则还需要坚持它是否已经disable。如果设备存在，并且能够被lspci扫描到，但是应用程序就是提示看不到设备，需要检查设备驱动是否加载成功。此时，可以通过重新加载NTB设备驱动程序去解决。
2、NTB mailbox register无法传送数据
根据NTB的使用说明，一般而言，NTB的mailbox和doorbell寄存器用来在多个节点之间传递信息进而实现上层的同步。如果出现doorbell /mailbox寄存器读回来的数是0xffffffff的话，那么需要检查映射doorbell/mailbox寄存器的bar0/1的设置是否正确。方法是通过lspci读出bar0/1的值，检查它是否和BIOS给它分配的物理地址一致。
3、ReqID无法探测到
具体的现象如下面的输出所示意：
Communicating from : VIRTUAL side
Determine NT connect type : Standard (NTV <---> NTL)
Get BAR 2 properties : Ok (Size:2048 KB)
Map BAR 2 to user space : Ok (VA:0x7f5c1801d000)
Probe for write ReqID : ERROR: Unable to probe ReqID, auto-add 0,0,0
Add write Req ID to LUT : ERROR: Unable to add LUT entry
Allocate PCI buffer : Ok (PCI:3638A000 Size:1000 B)
Map PCI buffer : Ok (VA:0x7f5c18d01000)
ReqID是用来记录发出PCIE TLP请求的device的B：Ｄ：Ｆ，如果是由cpu发起的访问，那么它通常用北桥root cmplex的B:D:F来表示,如果是ＤＭＡ发起来的访问，那么它应该由发起访问的DMA的Ｂ：Ｄ：Ｆ去表示。在应用程序中，可以通过出发一条特殊的TLP，然后根据报文协议，来提取它的B:D:F，进而得到它的ReqID。 一旦出现这种ReqID无法探测的情况，需要检查用到的bar2/bar3或者bar4/bar5的基地址寄存器设置是否正确，检查它的方法也是判断bar的基地址寄存器的值是否和ＢＩＯＳ分配的地址一致。
４、用在地址转换的bar size不够大
受限于BIOS和ＥＥＰＲＯＭ设置，用作地址转换的bar size是固定的，对于实现全系统内存共享或者大地址互相访问的应用而言，这个地址窗口可能太小。为此，就需要把地址调大。

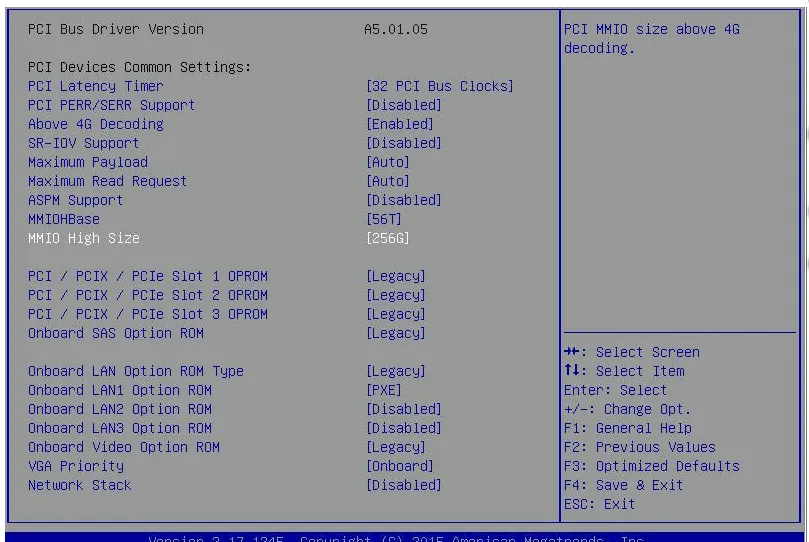

首先，这需要ｂｉｏｓ给pci设备分配地址空间的时候， 能够支持足够大的空间范围，为此，需要确保ＢＩＯＳ里一些相关的设置已经使能，以笔者手中的ｂＩＯＳ为例，它就需要使能56T以上的PCI地址空间，如下图所示意：
其次，还需要修改用作地址转换的bar的setup寄存器的值，这就需要查找手册，根据寄存中bitmap和mask的设置，来设置足够大的地址空间。需要注意的是，这个地址也不能超过BIOS所能支持的最大地址空间，否则很可能导致在系统pci emulate的时候因为无法分配到足够的地址空间而hang住。如果在某组地址转换寄存器上无法实现窗口扩大的话，可以尝试其他地址窗口。比如笔者手上的bar2/bar3的窗口大小只有1M，但是通过观察/proc/iomem的输出，可以看到bar4/bar5的窗口足足有8G:
380000000000-383fffffffff : PCI Bus 0000:00
383c00000000-383e001fffff : PCI Bus 0000:04
383c00000000-383e001fffff : PCI Bus 0000:05
383c00000000-383e001fffff : PCI Bus 0000:06
383c00000000-383dffffffff : 0000:06:00.0
383e00000000-383e000fffff : 0000:06:00.0
加载对应的NTB驱动后，果然也能看到这个大窗口：
[86764.073933] LPC6500_NT: Resource 01
[86764.073935] LPC6500_NT: Type : Memory
[86764.074004] LPC6500_NT: PCI BAR 2: 383E0000000C
[86764.074006] LPC6500_NT: Phys Addr: 383E00000000
[86764.074008] LPC6500_NT: Size : 200000 (2048 KB)
[86764.074010] LPC6500_NT: Property : Prefetchable 64-bit
[86764.074206] LPC6500_NT: Kernel VA: ffffc90017700000
[86764.074208] LPC6500_NT: Resource 02
[86764.074209] LPC6500_NT: Type : Memory
[86764.074279] LPC6500_NT: PCI BAR 4: 383C0000000C
[86764.074281] LPC6500_NT: Phys Addr: 383C00000000
[86764.074283] LPC6500_NT: Size : 200000000 (8388608 KB)
[86764.074285] LPC6500_NT: Property : Prefetchable 64-bit
[86764.487186] LPC6500_NT: Kernel VA: ffffc90017e81000
[86764.487189] LPC6500_NT: Using PCI BAR 0 (VA=ffffc90016c80000) ==> PLX regs
根据上面的分析可以看到，NTB调试过程中，可能会碰到各种奇怪的问题，但万变不离其宗，只要把握住了NTB地址转换和数据传输的原理，总不难逐层分析出问题的根源，找到对应的解决办法。
