C# GDI+学习笔记1

简介:



—前言

本文是学习C# GDI+系列的第一篇文章,简单的介绍了GDI+的一些基本绘图内容,比较粗糙。但本文主要是让大家简单的回顾一下GDI+的基本概念。本篇文章的参考代码请在此下载 。

GDIPTest_Article1_161112_2346.rar

如果有什么疑问,或者建议,请留言联系本人。



1 窗口重绘

—Windows自动处理鼠标拖动窗体、更改窗体大小等用户操作,自动调整窗体所占屏幕区域的大小,并进行重画
当需要重画时,Windows发送消息WM_PAINT

窗体对象的Paint事件用于响应WM_PAINT消息
–当窗体被挡住,并再次显示时
–当其他窗体在主窗体上移动时
–当主窗体的尺寸变大时
–Windows只重绘必要的区域,ClipRectangle属性
–调用Invalidate方法主动激发WM_PAINT消息


2. 绘图内容

—点  (Point)
—矩形  (Rectangle)
—颜色  (Color)
—笔  (Pen)
—画刷  (Brush)
—字体  (Font)
—路径  (GraphicsPath)
—区域  (Region)

—.Net中提供了两个数据结构表示绘图中的一点的坐标值:Point(X,Y)与PointF。其封装了两个变量,一个表示宽度,一个表示高度。
—大多数情况下,代码中指定的坐标、长度和宽度数值均为像素。可以使用Graphics的PageUnit属性来确定其他的单位。

Rectangle矩形
—某点是否在矩形内——Contains
—矩形的放大与缩小:Inflate(为正放大,为负缩小)
—求两个矩形的交集:Intersect
—求并集:Union
—平移:Offset

—颜色的HSB模型
—Hue:色调0…360
—Saturation:饱和度0…1
—Brightness:亮度0…1
—创建Color对象:
Color clr;
clr= Color.FromArgb(255, 255, 0, 255)
—另一个方法:
—Color.FromKnownColor(…)
—颜色的alpha值表示颜色的透明度。创建透明的对象,须将alpha值设置为小于‘255’、


—笔(Pen)
用于描绘线条
◦绘制线条、曲线、勾勒形状轮廓
◦创建笔对象后,可通过设置其属性,绘制出不同类型的线条
◦Width, Color
◦StartCap, EndCap:开始及结尾点的形状
◦DashStyle:设置虚线样式

—Brushes的类型
—创建Solid及Texture实心形状
—创建Hatch实心形状
—创建Gradient实心形状
—创建PathGradient实心形状
—创建Transparent实心形状
—动手实验:创建Brushes以及填充图形

—Brush对象用于填充图形
—SolidBrush: 纯色画刷
—HatchBrush: 图案画刷
◦–Windows提供的典型图案填充图形
—TextureBrush: 纹理画刷
—LinearGradientBrush: 渐变画刷
◦–用平滑过渡的颜色来填充一个图形
—PathGradientBrush: 路径渐变画刷
◦–基于某一路径,用复杂的混合色渐变进行填充


—使用gradient brush实现渐变的颜色
—使用path gradient brush实现用渐变的颜色填充图形,彩色渐变是从路径的中点到路径的外边界边缘的平滑的彩色渐变.


—绘制文本
◦需要Brush对象及Font对象
◦调用Graphics对象的DrawString方法绘制文本
—绘制文本技巧
◦指定文本绘制范围:提供矩形对象
◦控制换行:Environment.NewLine
◦绘制竖向文本:使用StringFormat对象

—GraphicsPath
此类封装了一系列相连接的直线、曲线、圆弧等围成的图形。
可通过Add系列方法来构造一个路径;通过CloseFigure方法自动完成路径的设置;通过Graphics的DrawPath方法来绘制路径,FillPath方法来填充路径


—区域(Region)
指绘图表面的一部分
—可以使用Rectangle或GraphicsPath对象来构造一个区域
—使用FillRegion对区域进行填充
—使用MakeInfinite将一个区域转换为无限区域
—可对区域进行类似于集合的操作
—可以使用Region对象得到特殊形状的窗体

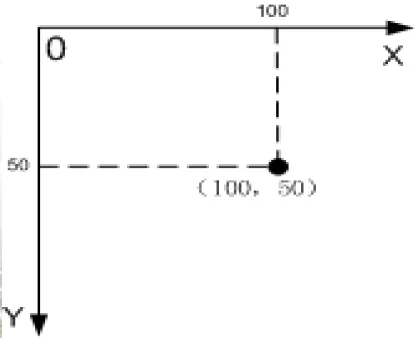

—屏幕坐标系

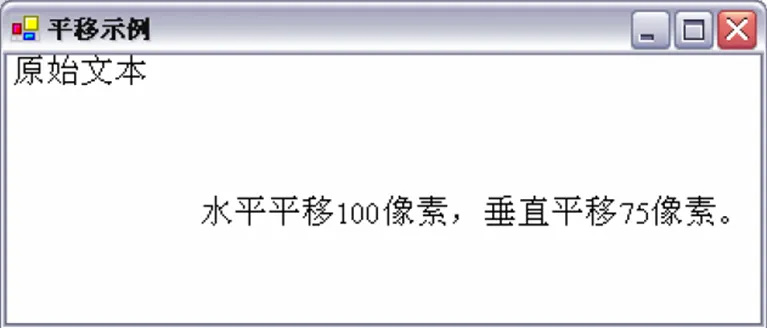

—平移:
—g.TranslateTransform(100, 75)
—旋转
—g.RotateTransform(45)

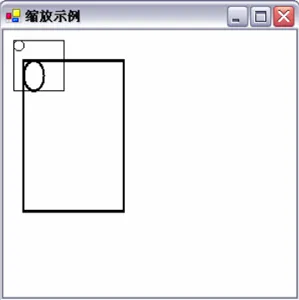

—缩放:坐标系的缩放是指坐标原点不变,但单位长度所占的像素数目有变化;
—'水平放大两倍,垂直放大三倍
—g.ScaleTransform(2.0F, 3.0F)

—Bitmap
◦–位图是位的数组,它指定了像素矩阵中各像素的颜色。
—图形文件格式的类型
◦–BMP, GIF, JPEG, EXIF, PNG, TIFF

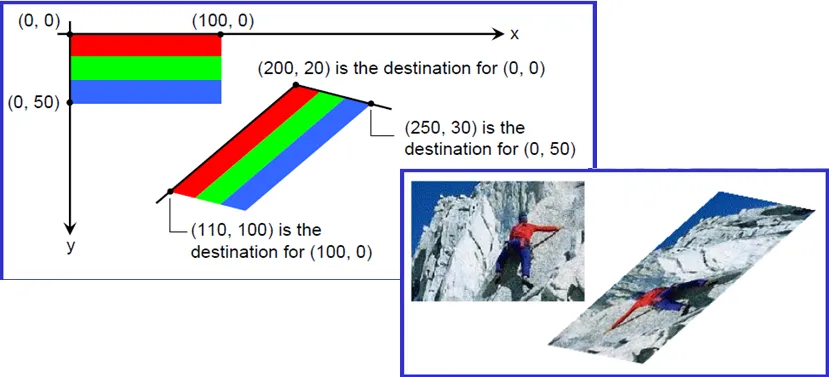

—旋转、倾斜及折射图像
◦–使用DrawImage方法并通过指定左上角、右上角、左下角的目标坐标来实现
—通过调用Image对象的GetThumbnailImage方法创建缩略图

在图像上输出字
—获取图像对象所在容器的Graphics对象g,然后,调用g的DrawString;
—或是获取图像本身的Graphics对象,并调用DrawString方法。

创建图像特效
—图像特效是依靠对图像的像素点直接进行操作实现的。并可对像素进行数学变换。
—其方法是
◦–调用GetPixel得到点的颜色,然后,进行相应处理后,再用SetPixel写回到图像中。





没有整理与归纳的知识,一文不值!高度概括与梳理的知识,才是自己真正的知识与技能。 永远不要让自己的自由、好奇、充满创造力的想法被现实的框架所束缚,让创造力自由成长吧! 多花时间,关心他(她)人,正如别人所关心你的。理想的腾飞与实现,没有别人的支持与帮助,是万万不能的。



    本文转自wenglabs博客园博客,原文链接:http://www.cnblogs.com/arxive/p/6057696.html ,如需转载请自行联系原作者
