Silverlight实用窍门系列:25.Silverlight多线程技术Timer的应用,模拟心电图、模拟CPU、内存状态图【附带源码实例】

简介:

  在实际应用中,我们可能会遇到需要实时的显示某一些数据的情况,比如心电图、CPU当前使用率或者内存使用率等等。在Silverlight有一个Timer组件可以轻松的做到这一点,该组件可以每隔一段时间就调用一次需要处理的函数,在此这个函数中通过WebService,WCF等获取到相应的值,然后更新UI上的图表控件,以达到实时更新数据的作用。
        现在我们来看看Timer组件的使用思路:

        首先将现有的UI线程赋值出来,并且初始化Timer组件Timer  timer=Timer(TimerCallback, Object, Int32, Int32) 这里有4个参数。

              ●第一个参数是需要处理的函数的委托

              ●第二个参数是需要带入处理函数的参数对象

              ●第三个参数是从创建Timer对象到Timer对象执行委托函数的时间间隔

              ●第四个参数是每隔多少毫秒执行一次委托函数

        然后再委托函数中我们获取到当前的需要显示的数据值,调用UI线程显示到图表中(在本实例中我们使用Random.Next(100)的随机数来模拟数据源)。在数据显示过程中我们可以通过调用timer.Change(int32,int32)来重置Timer启动时间和处理委托函数的间隔时间,也可以通过调用timer.Disponse()方法来释放Timer组件对象。
        本实例中为了让节面显得更加的美观大方,我们初始化了30个值50的点,然后在每调用Timer委托的函数中每在最后添加一个点,就将最前面的点减去。下面我们看项目的实例源码(注:本实例基于Visifire图表开发,且源码基于Silverlight实用窍门序列:14.Visifire图表控件的使用一(图表的创建和基础使用)【附带源码实例】的基础上制作,如有疑问请看第十四节)

复制代码


/// <summary>
/// 创建一个图表
/// </summary>
/// <param name="tableName"> 表名字 </param>
/// <param name="updateTime"> 时间段的集合 </param>
/// <param name="value"> 对应时间段集合的值 </param>
/// <param name="row"> 本表在主Grid里面的ROW值 </param>
/// <param name="column"> 本表在主Grid里面的column值 </param>
/// <param name="rihgtStr"> Y轴的后缀 </param>
/// <param name="tspan"> 时间段间隔 </param>
/// <param name="chartInterval"> 图表两点之间的间隔 </param>
/// <param name="intervaltype"> 图表的X轴坐标按什么来分类,如时分秒 </param>
public void CreateChart( string tableName, int row, int column, string rihgtStr, TimeSpan tspan, int chartInterval, IntervalTypes intervaltype)
{
// 创建一个图标
Chart chart = new Chart();

// 设置图标的宽度和高度
chart.Width = 500 ;
chart.Height
= 400 ;
chart.ToolBarEnabled
= true ;

// 设置图标的属性
chart.ScrollingEnabled = false ;
chart.View3D
= true ;

// 创建一个标题的对象
Title title = new Title();

// 设置标题的名称
title.Text = tableName;
title.Padding
= new Thickness( 0 , 10 , 5 , 0 );

// 向图标添加标题
chart.Titles.Add(title);

// 初始化一个新的Axis
Axis xAxis = new Axis();

// 设置axis的属性
// 图表的X轴坐标按什么来分类,如时分秒
xAxis.IntervalType = intervaltype;
// 图表中的X轴坐标间隔如2,3,20等,单位为xAxis.IntervalType设置的时分秒。
xAxis.Interval = chartInterval;
// 设置X轴的时间显示格式为7-10 11:20
xAxis.ValueFormatString = " hh:mm:ss " ;
// 给图标添加Axis
chart.AxesX.Add(xAxis);
Axis yAxis
= new Axis();
// 设置图标中Y轴的最小值永远为0
yAxis.AxisMinimum = 0 ;
// 设置图表中Y轴的后缀
yAxis.Suffix = rihgtStr;
chart.AxesY.Add(yAxis);
// 创建一个新的数据线。
DataSeries dataSeries = new DataSeries();

// 设置数据线的格式。
dataSeries.RenderAs = RenderAs.Line;
dataSeries.XValueType
= ChartValueTypes.DateTime;


// 添加数据线到数据序列。
chart.Series.Add(dataSeries);

// 将生产的图表增加到Grid,然后通过Grid添加到上层Grid.
Grid gr = new Grid();
gr.Children.Add(chart);
Grid.SetRow(gr, row);
Grid.SetColumn(gr, column);
gr.Margin
= new Thickness( 5 );
gr.VerticalAlignment
= VerticalAlignment.Top;
gr.HorizontalAlignment
= HorizontalAlignment.Left;
// 增加一个遮罩层到gr,将visifire的水印遮掉。
StackPanel sp = new StackPanel();
sp.Width
= 160 ;
sp.Height
= 18 ;
sp.Margin
= new Thickness( 0 , 3 , 6 , 0 );
sp.VerticalAlignment
= VerticalAlignment.Top;
sp.HorizontalAlignment
= HorizontalAlignment.Right;
sp.Background
= new SolidColorBrush(Colors.White);
gr.Children.Add(sp);
LayoutRoot.Children.Add(gr);
// 初始化30个DataPoint点,这些点都是50的值,一个平滑的曲线,目的在于让后续点的出现不会太唐突导致不美观。
int s = 30 ;
for ( int n = 0 ; n < 30 ; n ++ )
{
DataPoint dpoint
= new DataPoint();
dpoint.XValue
= new DateTime( 2010 , 2 , 15 , 6 , s + n, 03 );
Random rom
= new Random();
dpoint.YValue
= 50.0 ;
chart.Series[
0 ].DataPoints.Add(dpoint);
}
// 将当前的UI进程赋给thread;以供下面使用
thread = System.Threading.SynchronizationContext.Current;
// 启动Timer组件,开始增加DataPoint点
time = new Timer(AddPoint, chart, 1000 , 1000 );
}
// 时间标志,不用关注
int TimeFlag = 0 ;
Timer time;
System.Threading.SynchronizationContext thread;
public void AddPoint( object state)
{
// UI线程更新内容
thread.Post( delegate
{
Chart chart
= state as Chart;
DataPoint dpoint
= new DataPoint();
dpoint.XValue
= new DateTime( 2010 , 2 , 15 , 7 , TimeFlag, 03 );
// 获取到随机数
Random rom = new Random();
int num = rom.Next( 100 );
dpoint.YValue
= double .Parse(num.ToString());
chart.Series[
0 ].DataPoints.Add(dpoint);
// 设置每增加了一个点,就将最前面的那个点去掉。
chart.Series[ 0 ].DataPoints.Remove(chart.Series[ 0 ].DataPoints[ 0 ]);
TimeFlag
++ ;
},
null );

// 此处我们设置标志等于59的时候取消Timer的运行
if (TimeFlag == 59 )
{
time.Dispose();
}
}
复制代码

        本实例只模拟了59个点,如有需要稍微修改一下逻辑即可。VS2010+Silverlight 4.0的开发环境,如需源码请点击  SLTimerForCPU.zip 下载。下面请看效果图如下:

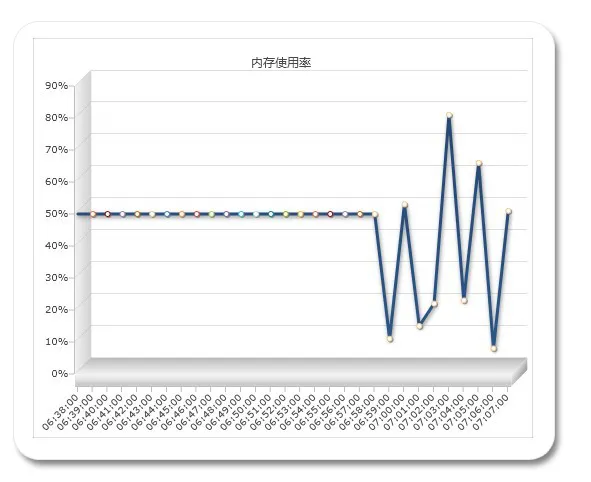

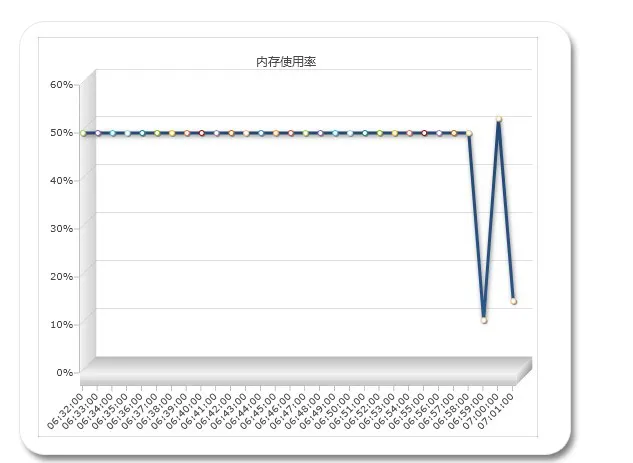

                      【第三秒的图片】                                                                           【第九秒的图片】

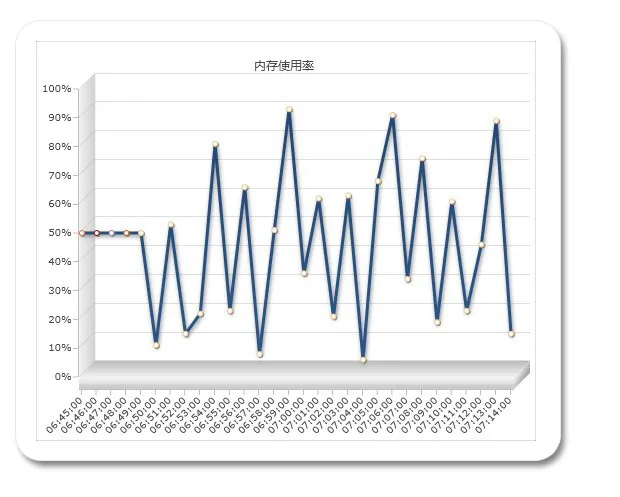

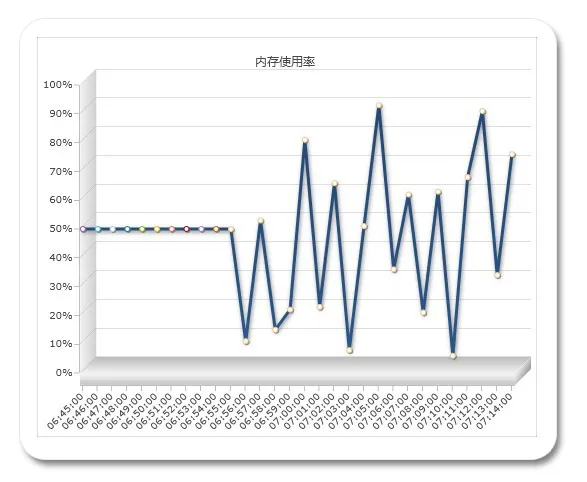

                                 【第十九秒的图片】                                                        【第二十五秒的图片】



    本文转自程兴亮博客园博客,原文链接:http://www.cnblogs.com/chengxingliang/archive/2011/03/14/1983987.html,如需转载请自行联系原作者
