如何用极路由+OpenWrt+SDR电视棒搭建SDR服务器

简介: 0×00 前言 近期因为有个从异地捕获无线信号的需求,便尝试着用OpenWrt+公网IP搭建了一台SDR服务器。如果有小伙伴嫌SDR硬件天线看起来太乱、或者电脑没有足够的USB接口也可在局域网搭建SDR服务器通过TCP/IP调用SDR硬件。
+关注继续查看

0×00 前言

近期因为有个从异地捕获无线信号的需求,便尝试着用OpenWrt+公网IP搭建了一台SDR服务器。如果有小伙伴嫌SDR硬件天线看起来太乱、或者电脑没有足够的USB接口也可在局域网搭建SDR服务器通过TCP/IP调用SDR硬件。

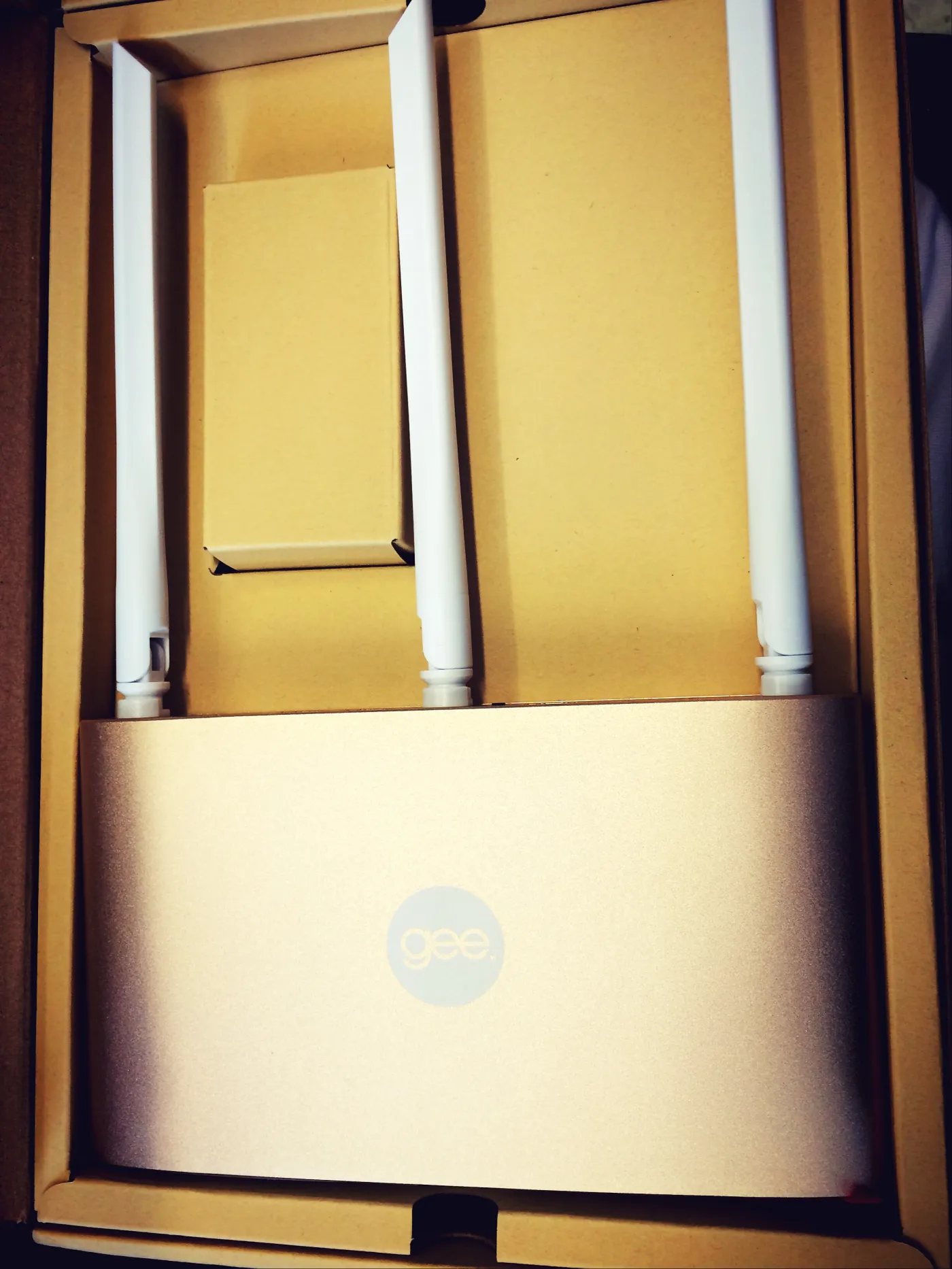

HiWiFi router

0×01 获取root

刚买的极路由关闭了root功能,需要开启路由的开发者模式后才能通过SSH连入shell交互界面。申请开发者模式流程:进入路由器后台-云平台-路由器信息-高级设置-申请-绑定手机-输入验证码-绑定微信-微信账号绑定极路由账号。

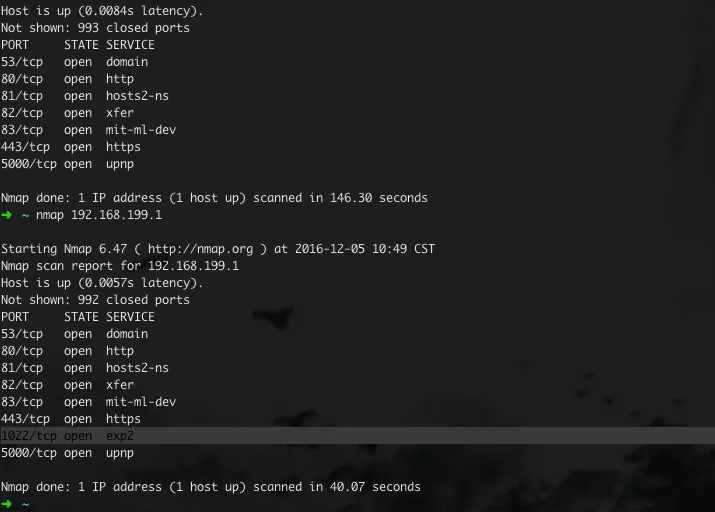

下图是开启开发者模式前后的Nmap扫描结果:

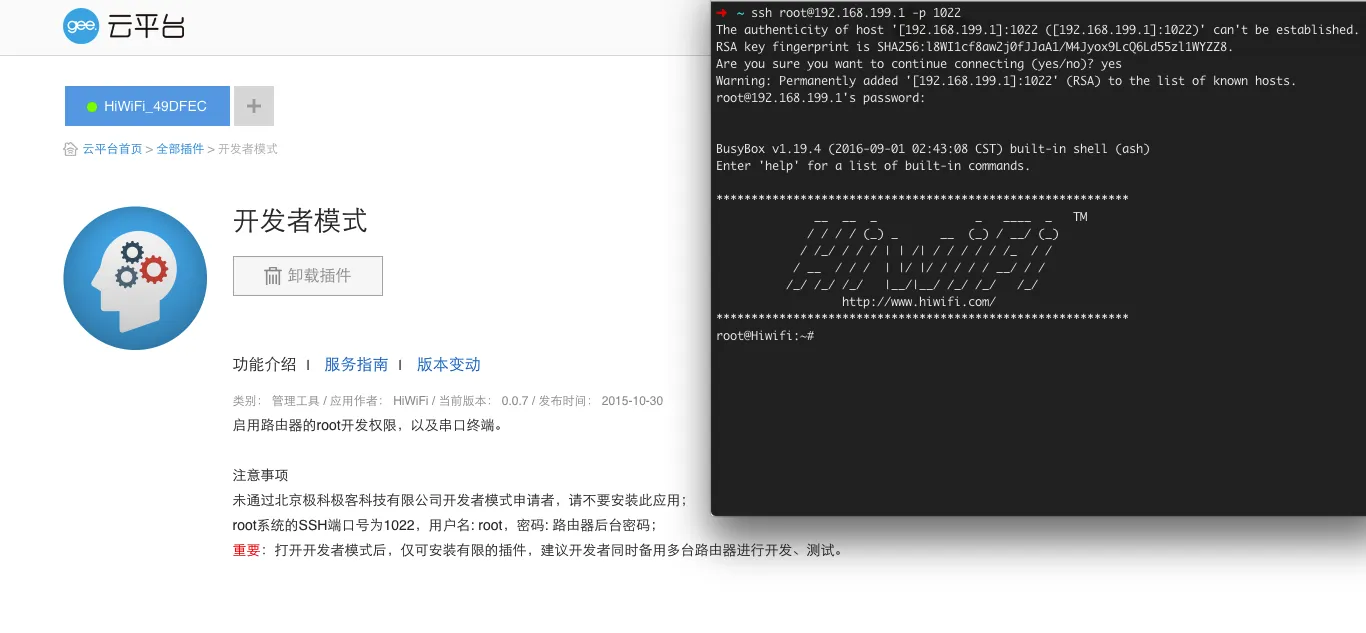

开启开发者模式后可通过1022端口进入路由器shell界面:

ssh root@192.168.199.1 -p 1022

0×02 极路由刷不死uboot

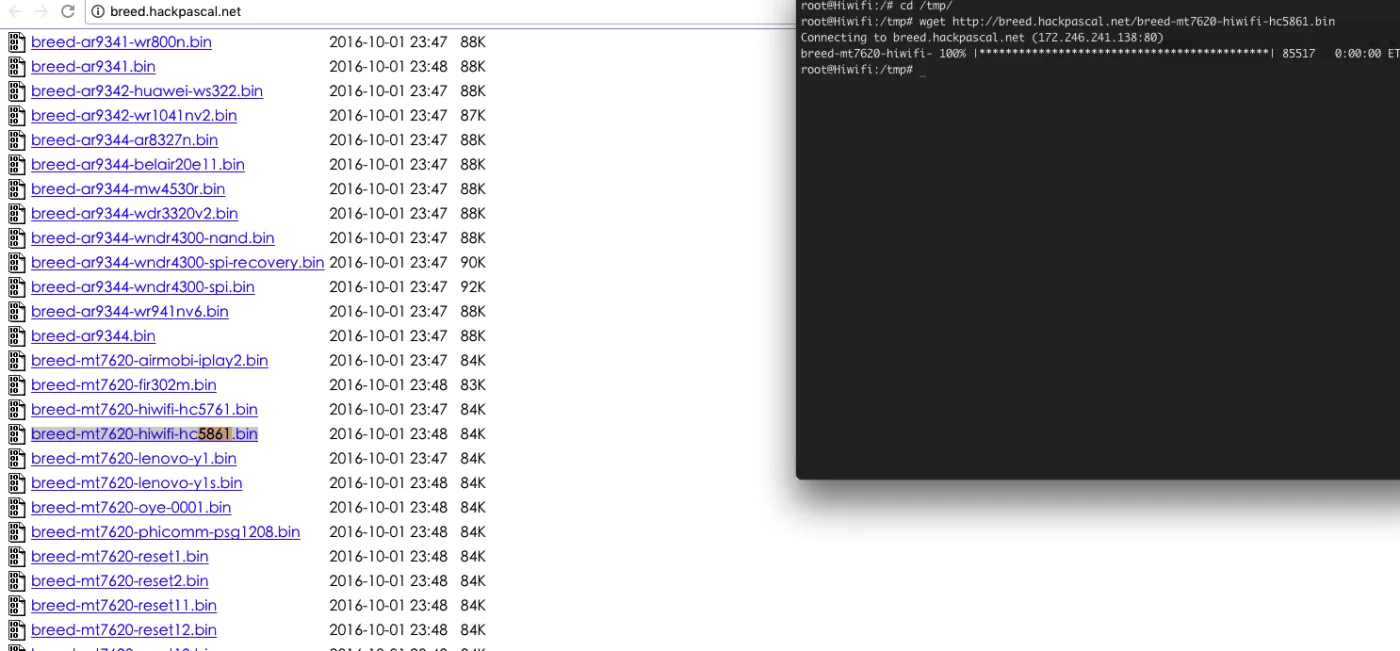

开启开发者模式后可对设备进行刷机,为了防止设备变砖可在设备刷入具有不死uboot之称的Breed Bootloader。在 http://breed.hackpascal.net/ 页面找到对应型号的uboot (极路由1s:HC5661、极路由2s:HC5761、极路由3:HC5861)

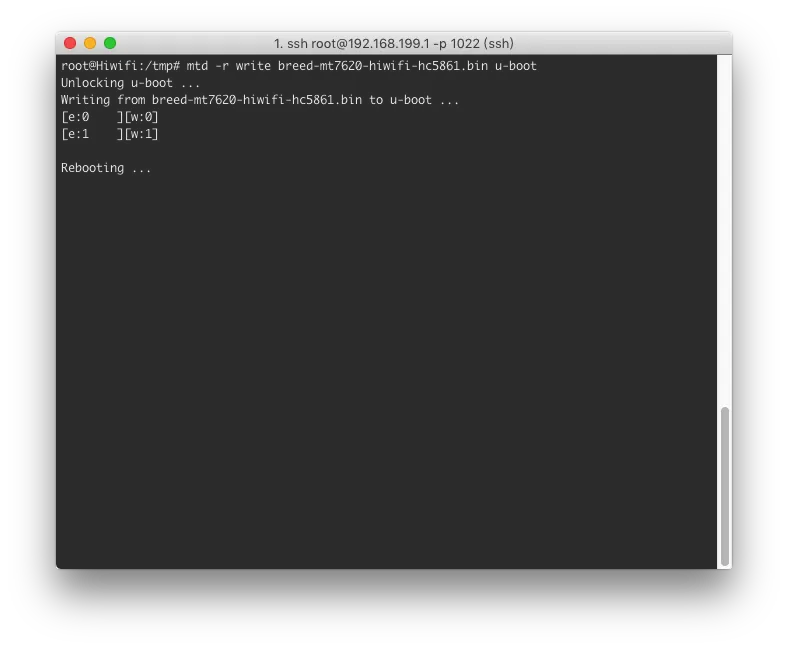

下载、刷入uboot

1 cd /tmp
2 wget http://breed.hackpascal.net/breed-mt7620-hiwifi-hc5861.bin
3 mtd -r write  breed-mt7620-hiwifi-hc5861.bin

显示rebooting后等待路由重启完成。

重启完毕后三灯亮起,这时需断开电源,按住路由器的RST重置键然后再通电,当看到电源灯闪烁时可以松开RST键。电脑通过网线接入后自动获取ip,用浏览器192.168.1.1即可登陆Breed控制台。

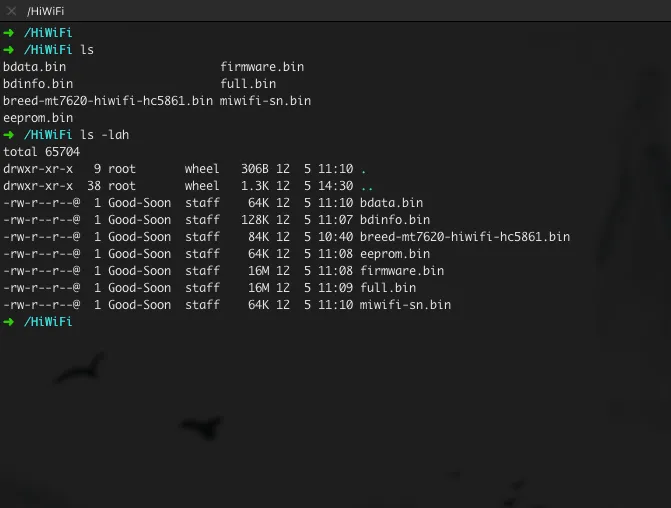

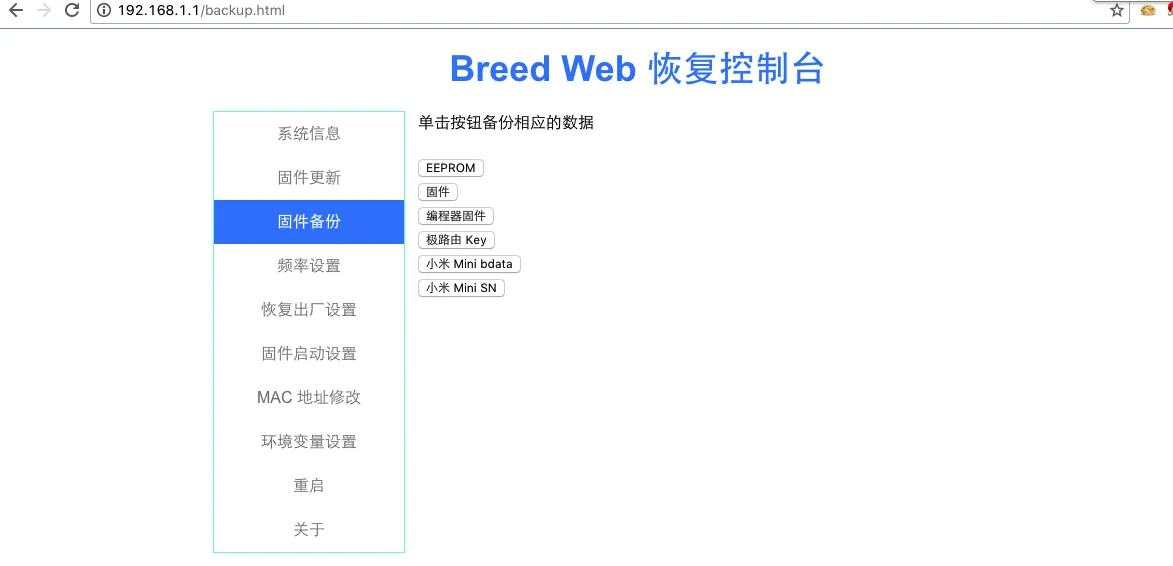

安全起见,备份所有内容:

0×03 极路由刷OpenWrt

由于SDR服务器需要一个USB接口来插电视棒,所以需要在购买极路由的时候选一款带USB接口的机器。其它带USB接口的OpenWrt路由器也适用下文的内容.

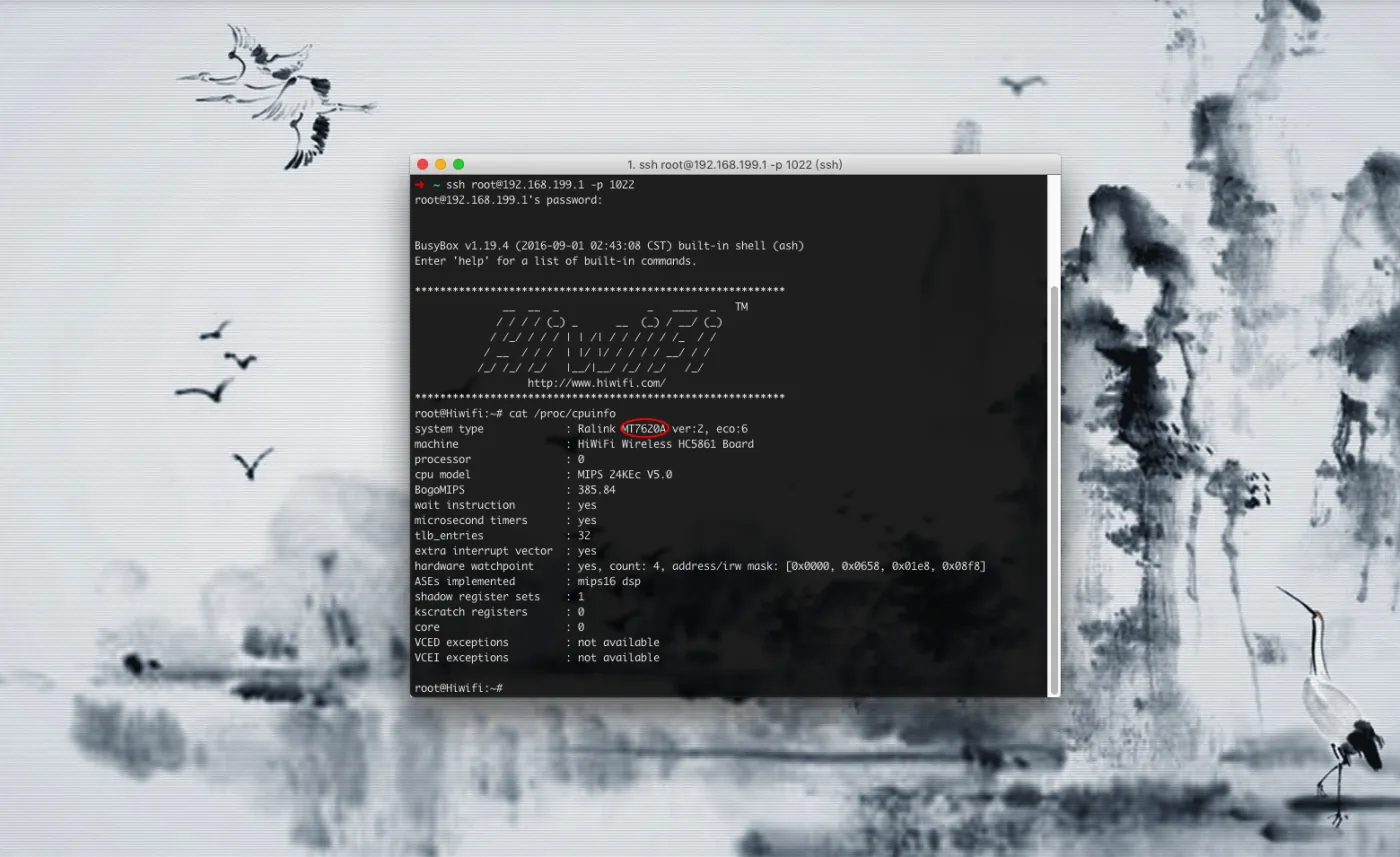

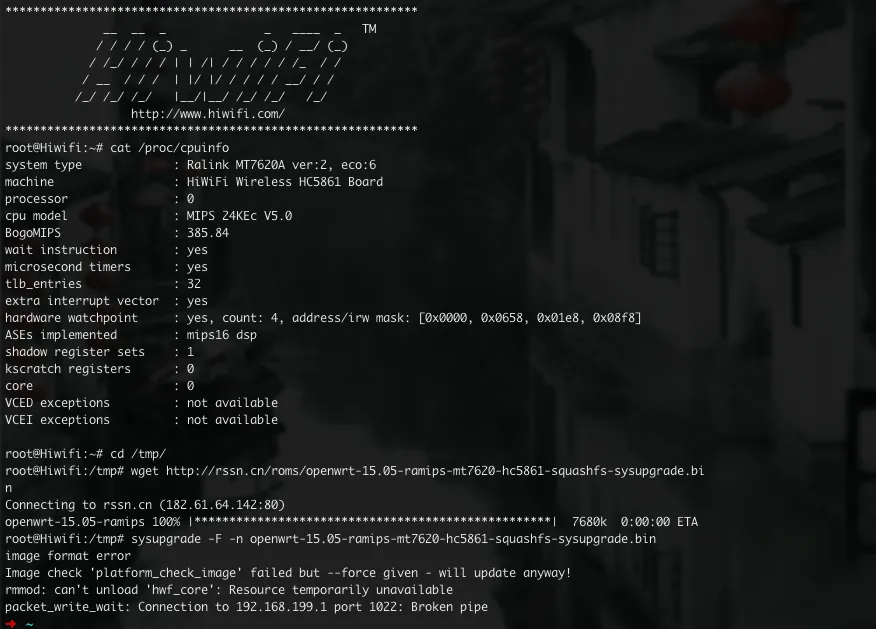

查看CPU信息:

cat /proc/cpuinfo

下载OpenWrt固件: 选择自己路由器对应的版本

1 cd /tmp
2 wget http://rssn.cn/roms/openwrt-15.05-ramips-mt7620-hc5861-squashfs-sysupgrade.bin
3 sysupgrade -F -n openwrt-15.05-ramips-mt7620-hc5861-squashfs-sysupgrade.bin



0x04 OpenWrt安装RTL驱动

OpenWrt刷入重启后,进入管理界面:http://192.168.1.1user:rootpass:root

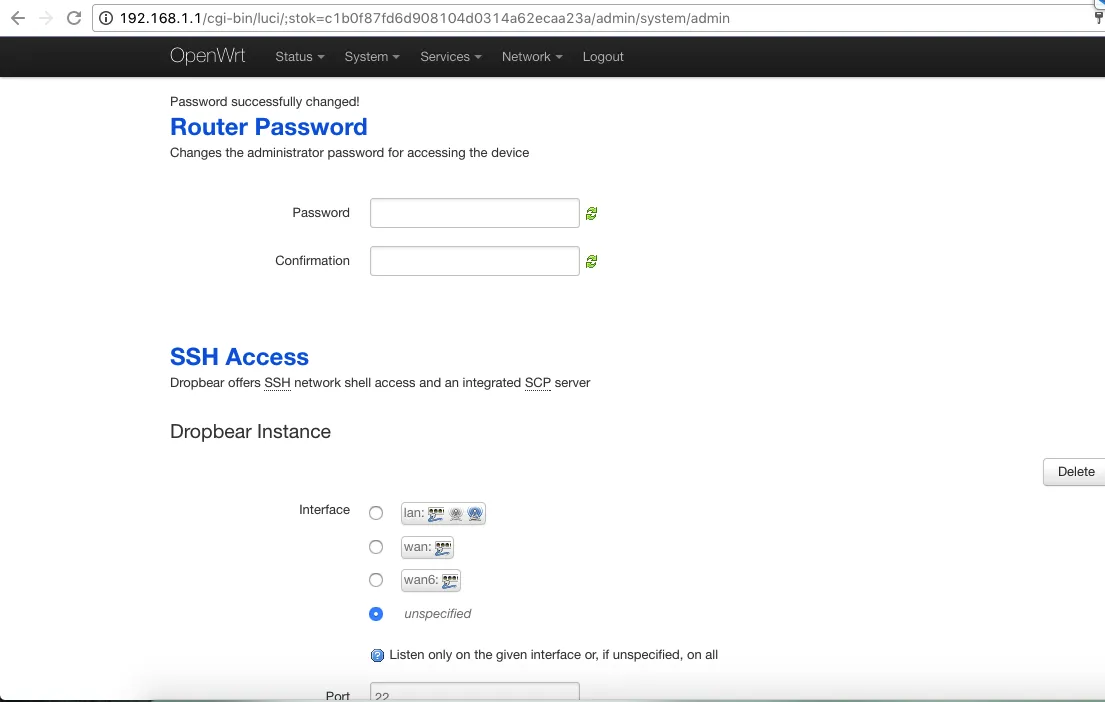

设置SSH密码

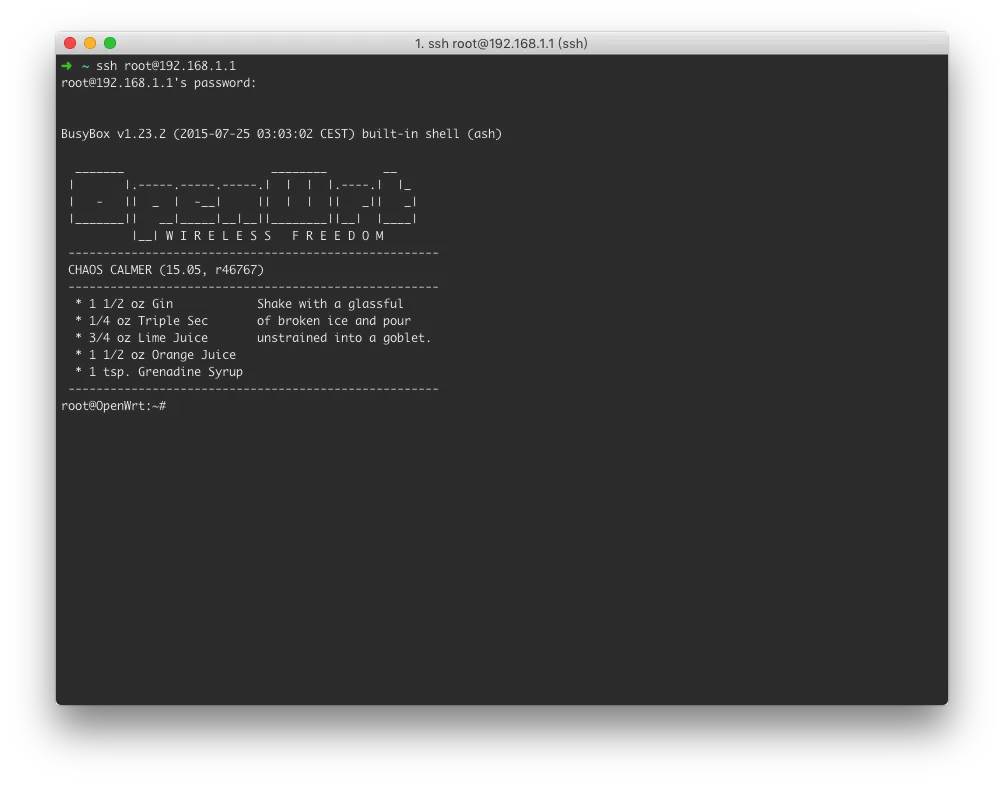

ssh root@192.168.1.1

Openwrt可以使用opkg命令对软件包进行管理

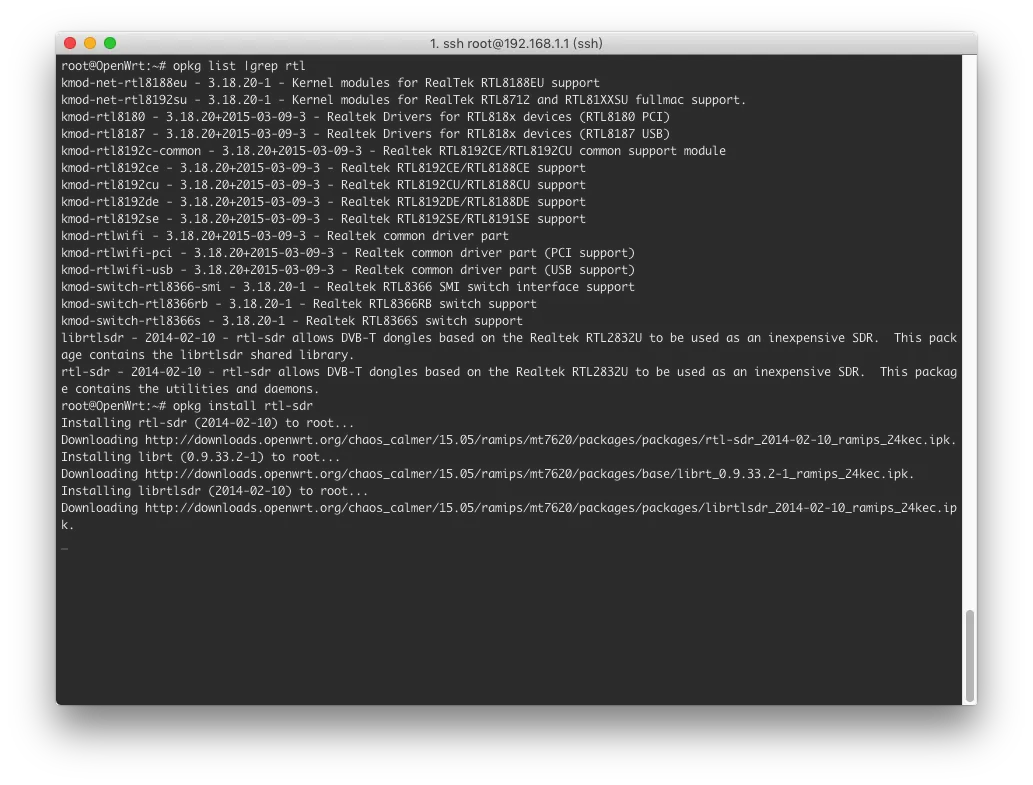

1 opkg update
2 opkg list |grep rtl
3 opkg install rtl-sdr

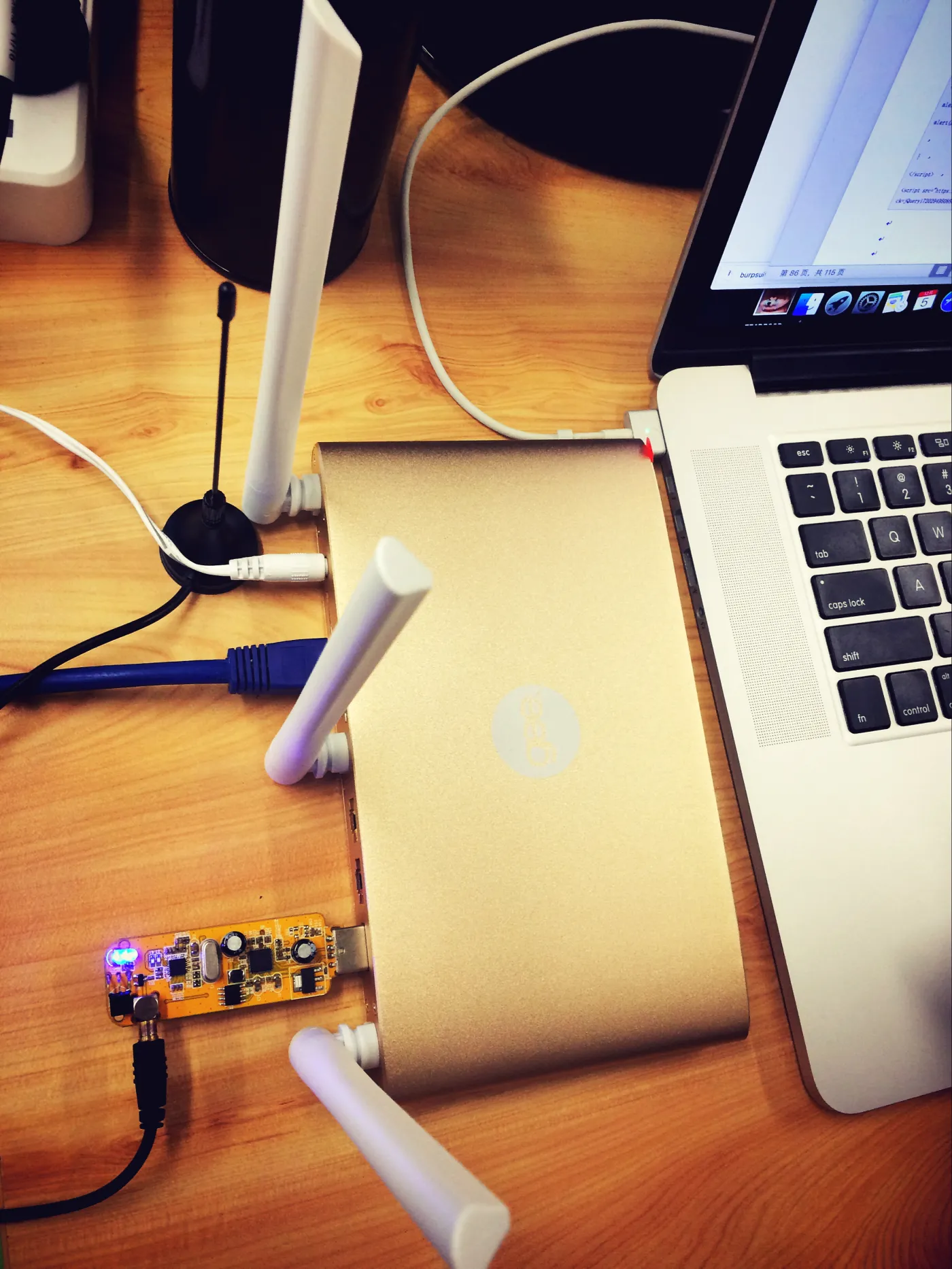

安装完成后便可将电视棒插入路由器的USB接口:

启动OpenW上的rtl-sdr

OpenWrt终端执行:

rtl_tcp -a 192.168.1.1 -n 8 -b 8

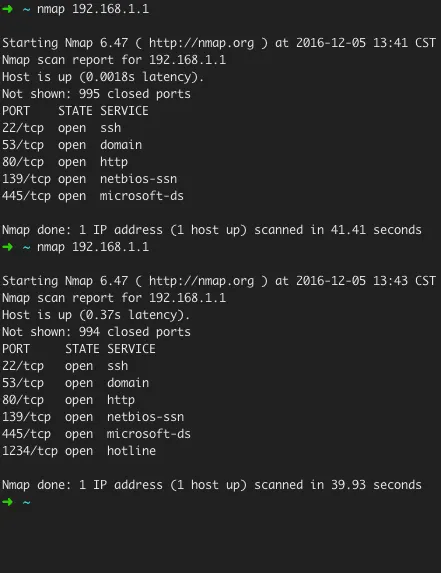

之后OpenWrt上将开启1234端口:

0×05 使用SDR服务

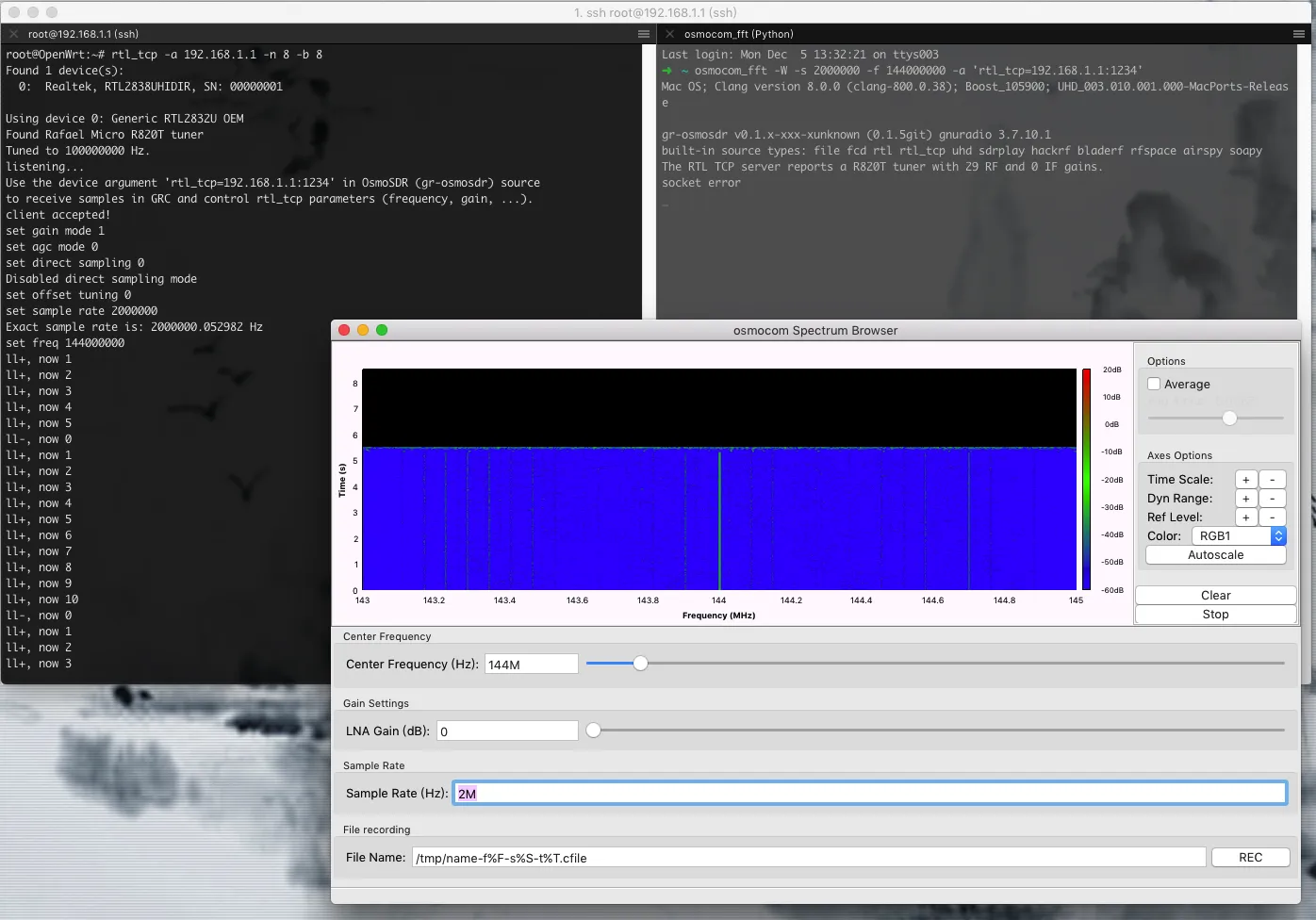

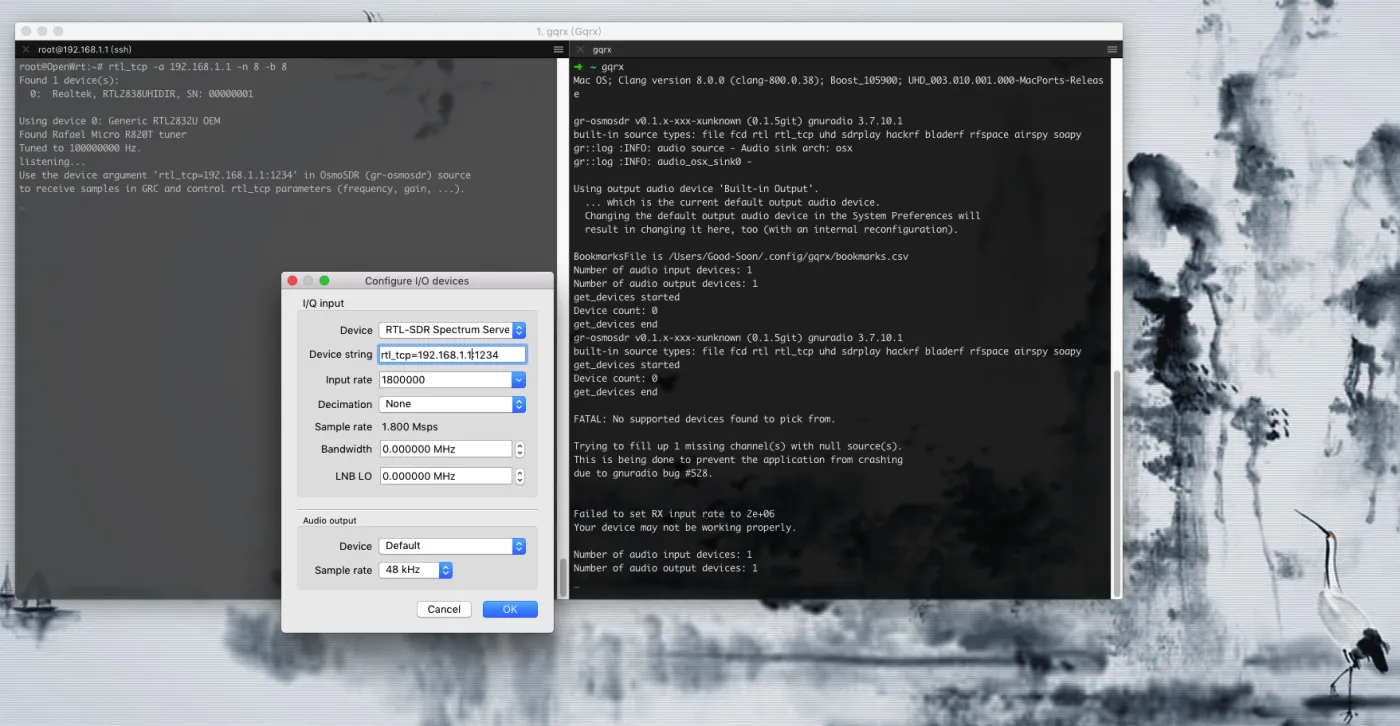

客户机上执行:

osmocom_fft -W -s 2000000 -f 144000000 -a 'rtl_tcp=192.168.1.1:1234'

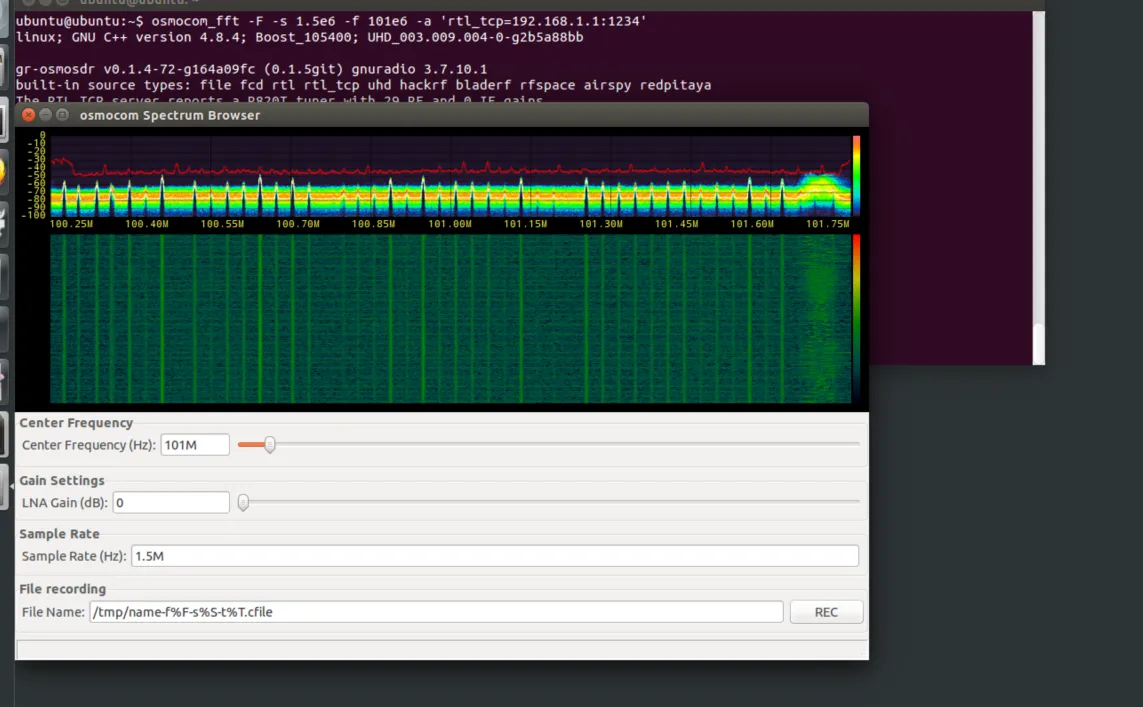

osmocom_fft -F -s 1.5e6 -f 101e6 -a 'rtl_tcp=192.168.1.1:1234'

grqx

0×06 利用场景

1.可在机场塔台、港口等地方使用SDR服务器监测ADB-S、AIS(船舶自动识别系统Automatic Identification System)

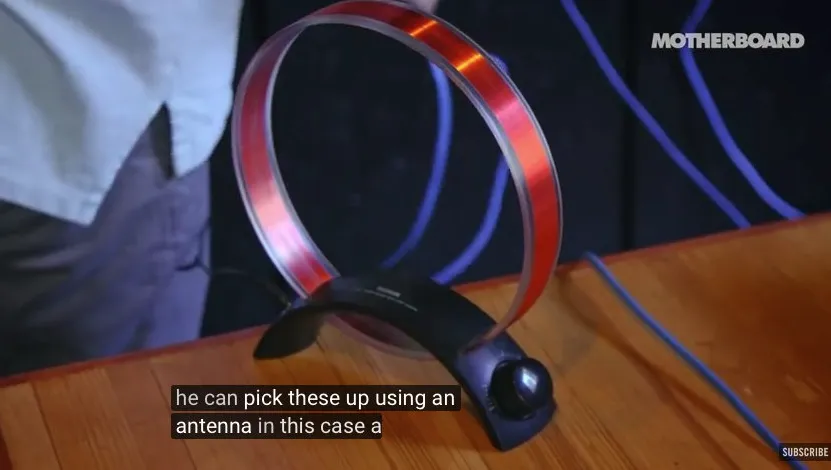

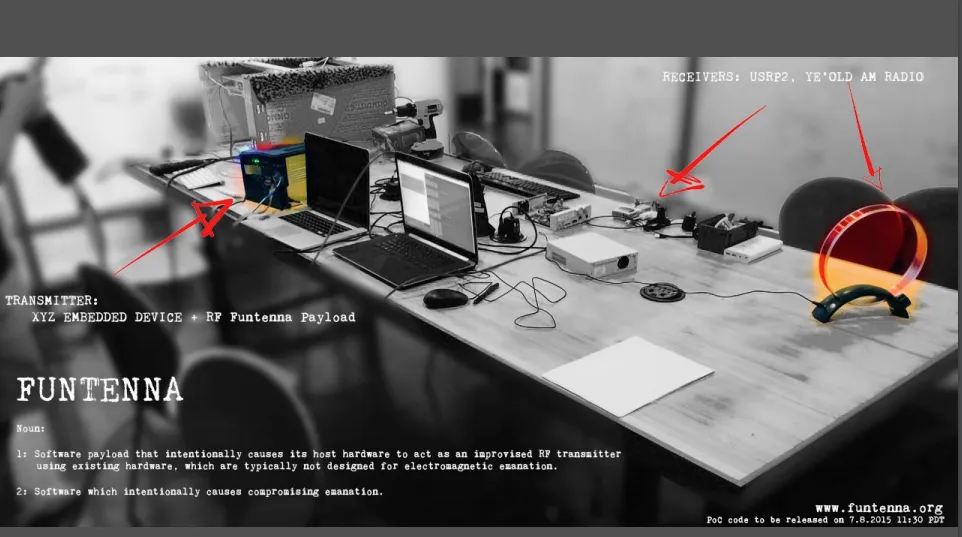

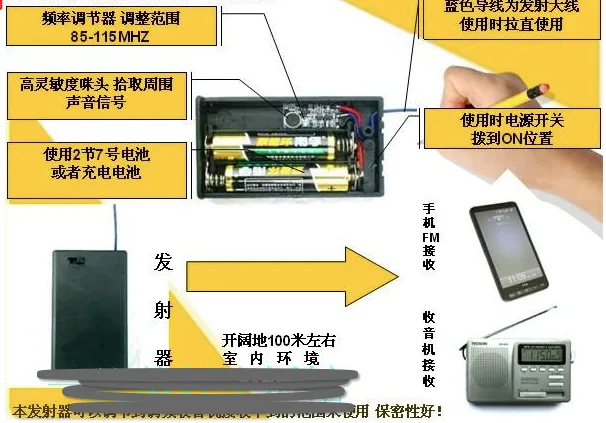

2.利用SDR+WIFI捕获 语音、图像数据:

更多细节可参考DefCon Paper:

How Hackers Could Wirelessly Bug Your Office

Video:YouTuBe

MayBe还能通过SDR服务器利用MouseJack漏洞对办公区域的键盘鼠标输入进行监听:

Mousejack Hacking : 如何利用MouseJack进行物理攻击

GnuRadio Hacking②:使用SDR嗅探北欧芯片无线键盘鼠标数据包

0×07 Refer

https://github.com/rssnsj/openwrt-hc5x61

http://www.binss.me/blog/install-openwrt-on-hiwifi-router/

http://www.right.com.cn/forum/thread-161906-1-1.html

http://www.levey.cn/352.htm

http://www.right.com.cn/forum/thread-161906-1-1.html

http://yo2ldk.blogspot.com/2016/03/wireless-sdr-receiver.html

http://adventurist.me/posts/0050

http://sdr.osmocom.org/trac/wiki/rtl-sdr

原文地址:http://www.freebuf.com/articles/wireless/121961.html
