前言

  红胖子软硬通吃的前提的使用AD,涉及到高速电路板,要配合高速硬件工程师,使用Aleegro更合适,遂开启了Aleegro设计电路板学习,过程保存为开发笔记,旨在普及和沟通技术,共同进步,学无止尽。


Aleego

简介

  Cadence Allegro是一款专业的PCB设计软件,是世界上最大的电子设计技术和配套服务的 EDA 供货商之一,在EDA工具中属于高端的PCB设计软件,它的知名度在全球电子设计行业领域内如雷贯耳,是电子行业创新的领导者。allegro主要用于PCB设计布线,为当前高速、高密度、多层的复杂 PCB 设计布线提供了最完美解决方案。

allegro 功能

  原理图输入、生成、模拟数字/混合电路仿真,fpga设计,pcb编辑和自动布局布线mcm电路设计、高速pcb版图的设计仿真等等。包括:

  • Concept HDL原理图设计输入工具,有for NT和for Unix的产品。
  • Check Plus HDL原理图设计规则检查工具。(NT & Unix)
  • SPECTRA Quest Engineer PCB版图布局规划工具(NT & Unix)
  • Allegro Expert专家级PCB版图编辑工具 (NT & Unix)
  • SPECTRA Expert AutoRouter 专家级pcb自动布线工具
  • SigNoise信噪分析工具
  • EMControl电磁兼容性检查工具
  • Synplify FPGA / CPLD综合工具
  • HDL Analyst HDL分析器
  • Advanced Package Designer先进的MCM封装设计工具

下载地址

  请自行百度,笔者不提供。

  安装方式有一种自动安装:http://aligou.mr-wu.cn

  本文只介绍常规安装方式。


Allegro安装流程

步骤一:下载解压

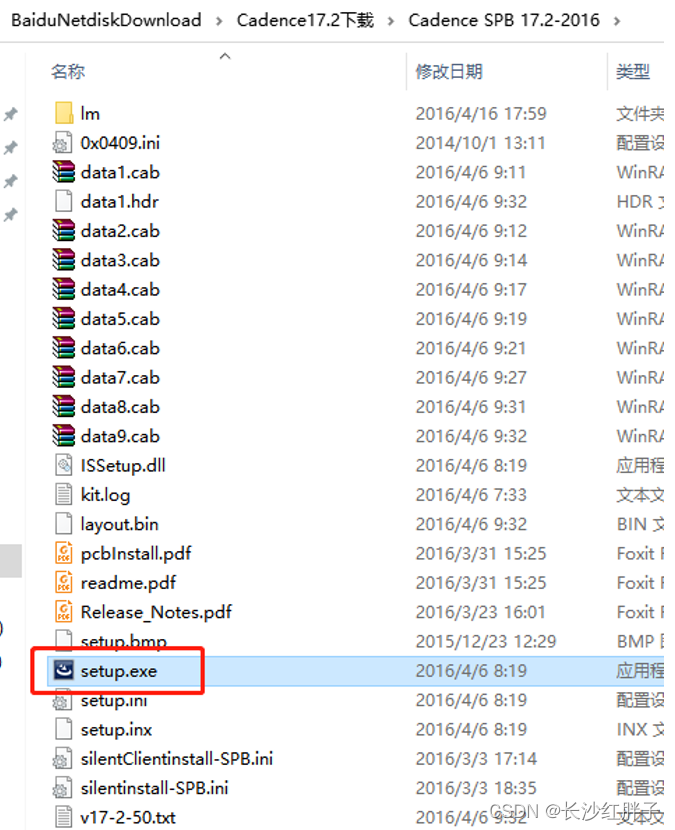

  下载加压后如下图:

  

步骤二:安装

  开始安装,点击进文件夹:

  

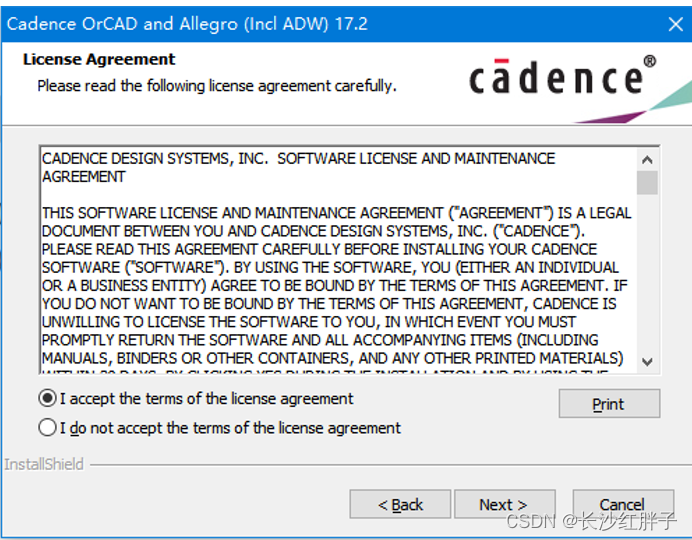

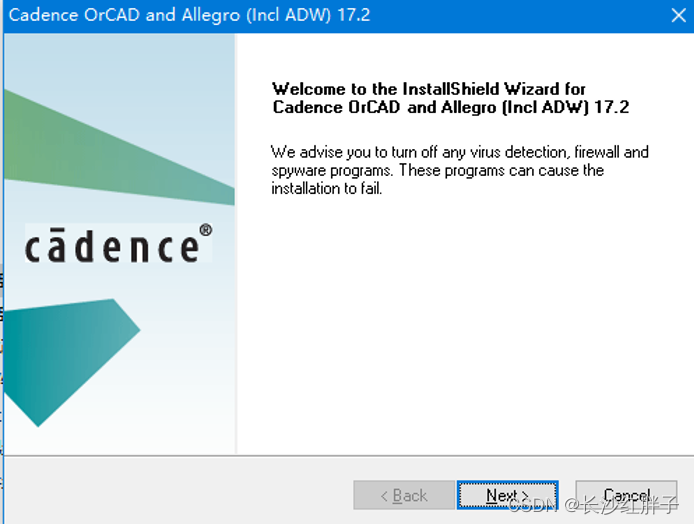

  运行安装程序:

  

  

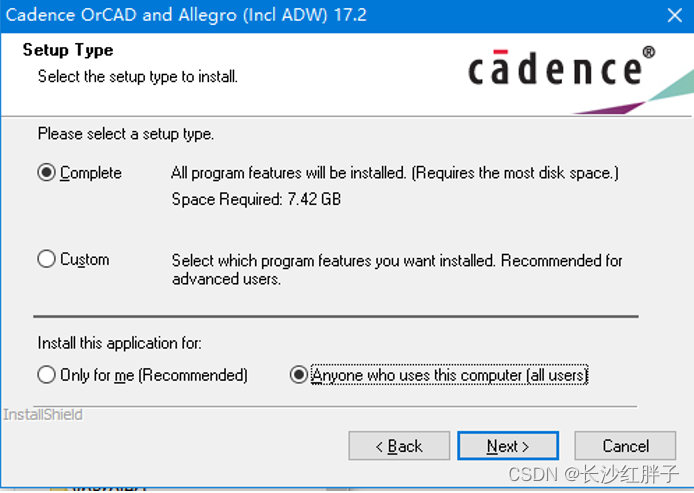

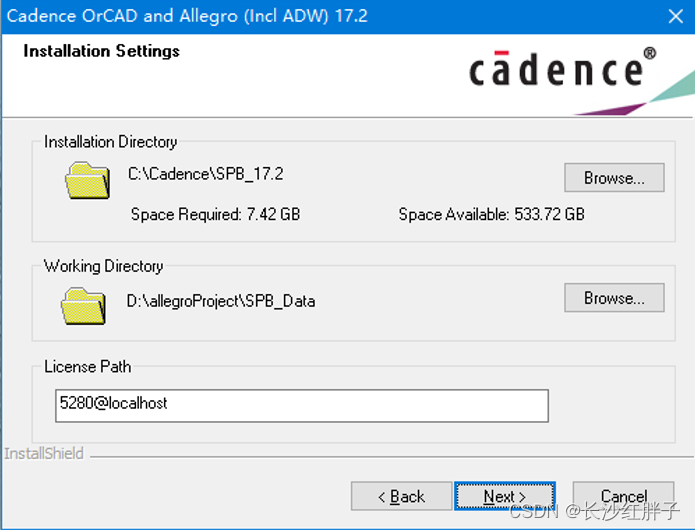

  笔者的C盘为1024GB的SSD,读者可根据实际使用,进行自定义安装

  

  

  

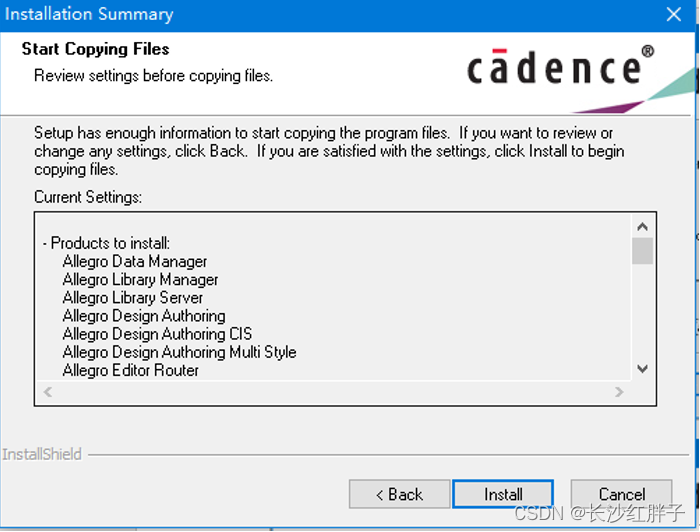

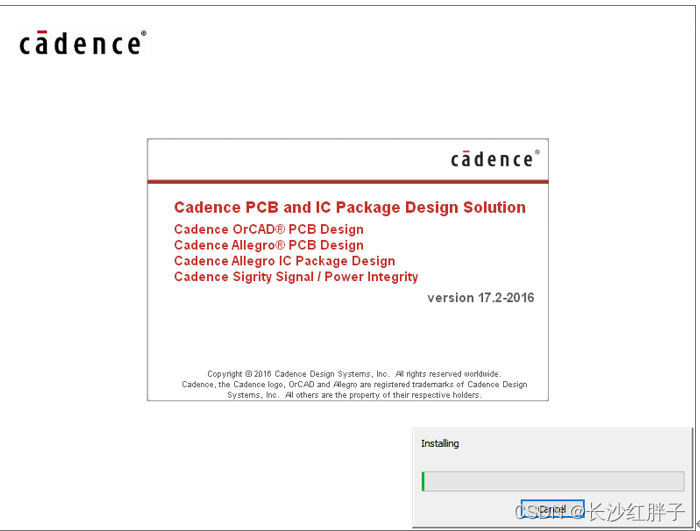

   点击安装后,进入安装流程:

  

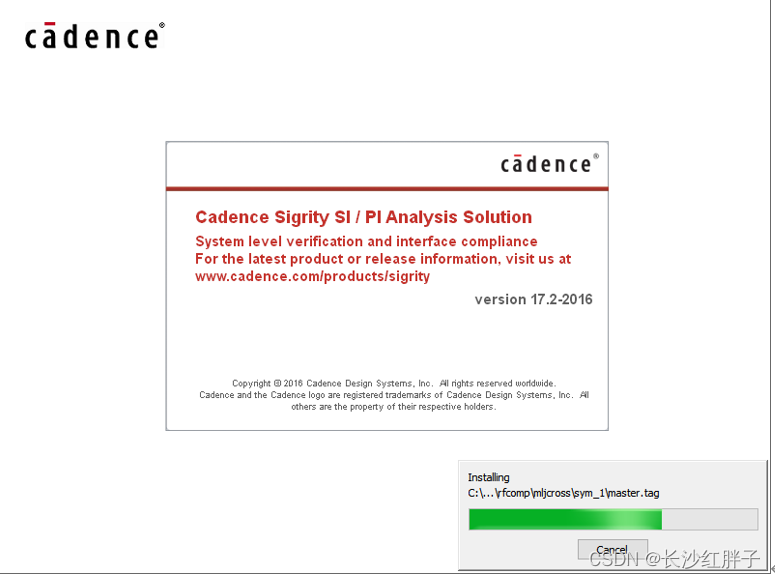

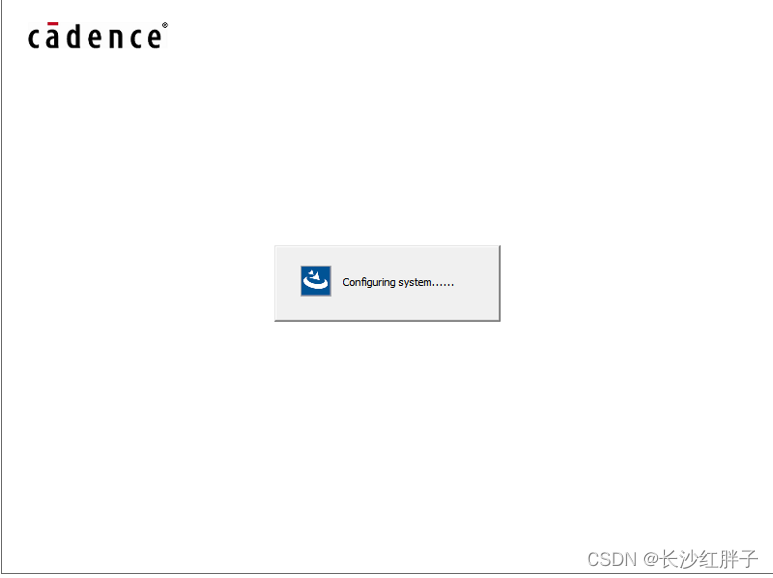

  不急,慢慢等(花费约15分钟):

  

  

  

  出现错误:

  

  直接点击过去了:

  

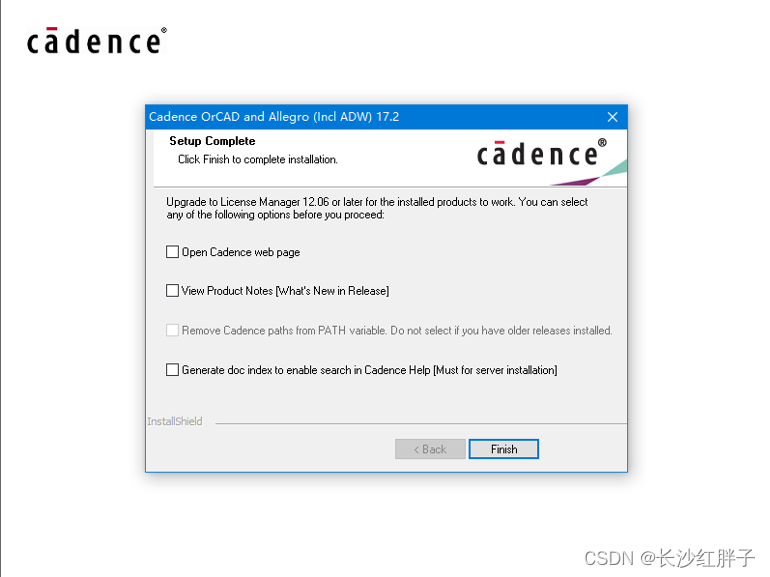

  安装完成。

步骤三:启动测试

  启动图标应用:

  

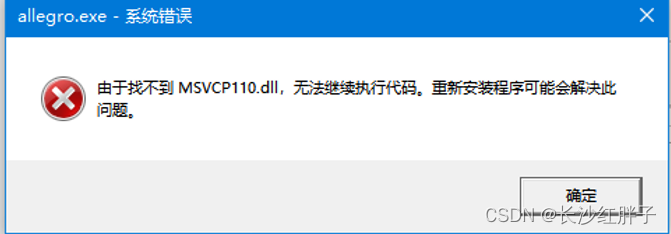

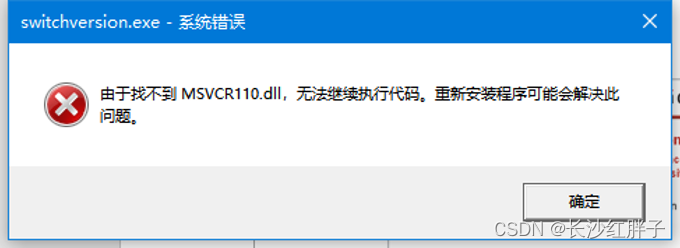

  还是会报错:

  

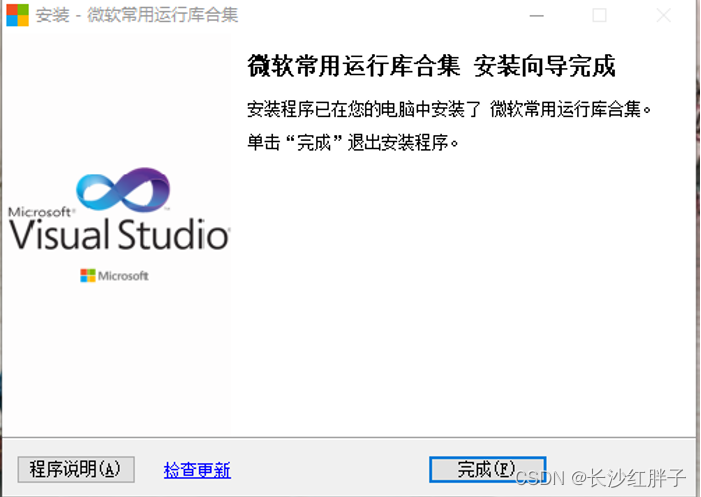

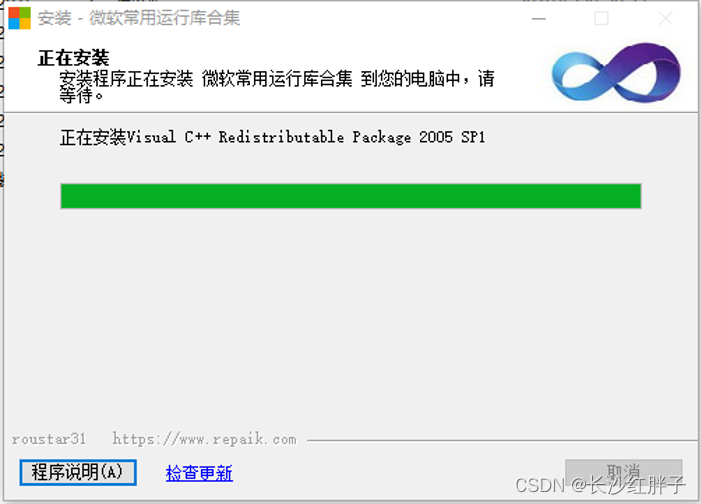

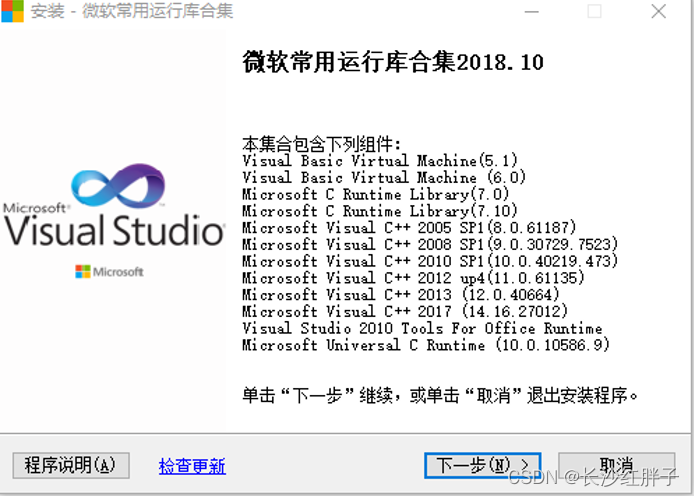

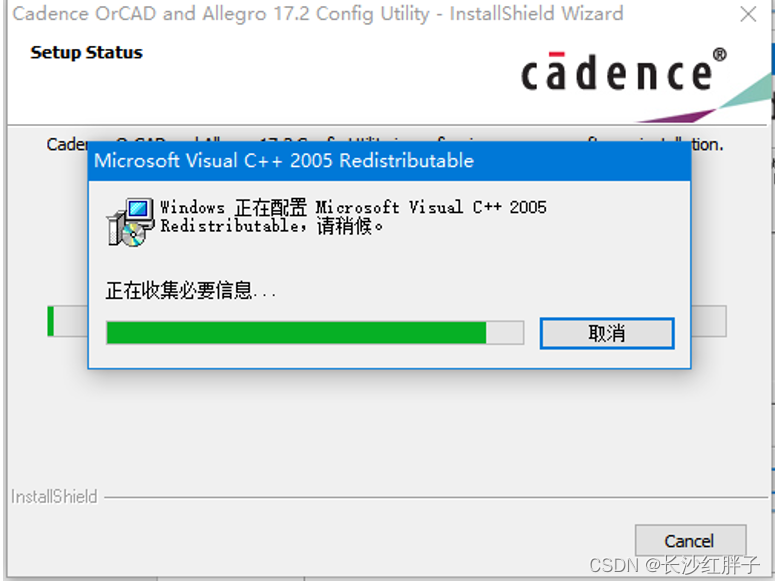

  需要安装vc运行包:

  

  

  

  

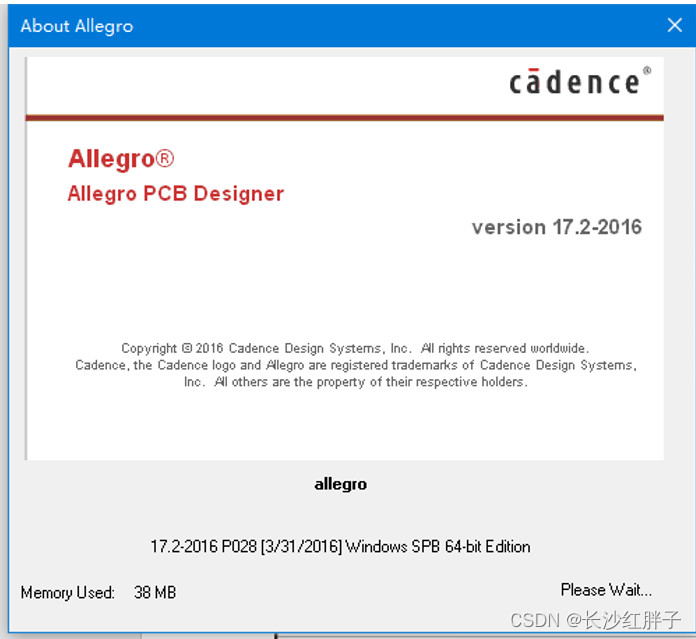

  再次启动:

  

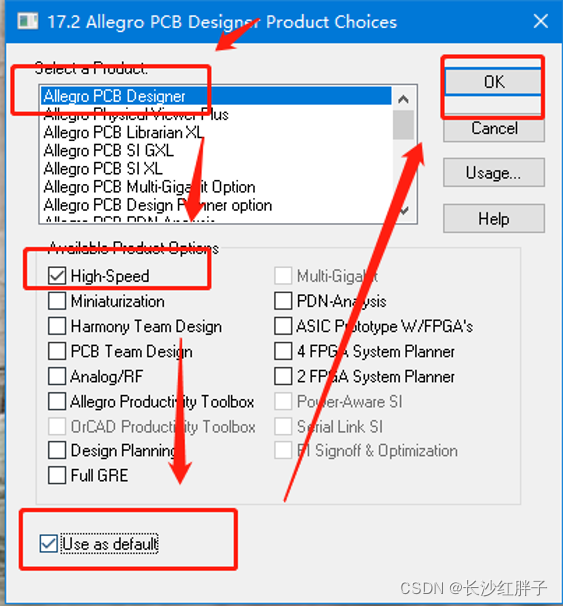

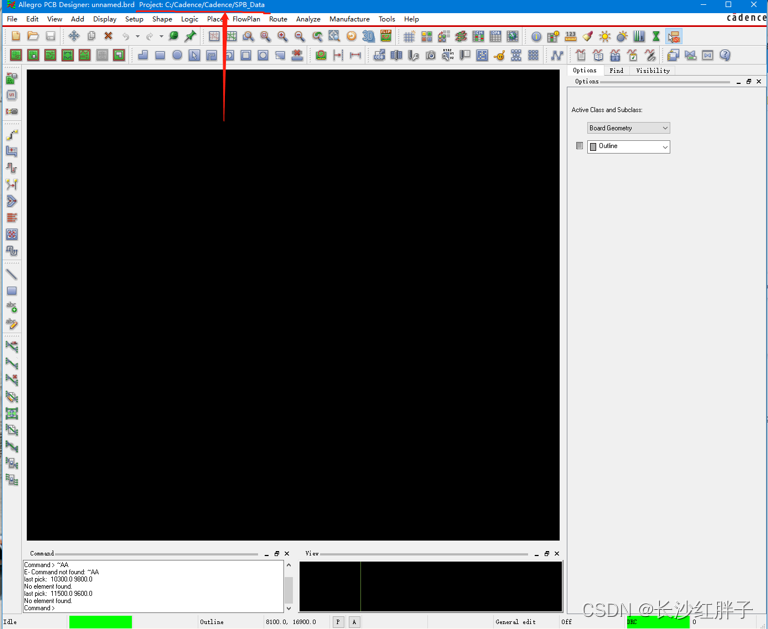

  启动成功:

  

  

  

  (目前没有找打方法修改,那就是只能在安装的时候选择,有方法欢迎读者留言,互相学习,共同进步!!!
