背景

电网系统是一个关系民生,又非常典型的传统系统,虽然传统,量可不小。在互联网化(物联网化)的今天,有很多值得借鉴和思考的点供给其他相关系统参考。

每个省份大概有亿级户电表,最大的地市可能有千万户级别。

以往我们电费是怎么交的呢?我们小区是两个月交一次,也就是说先消费,再付款的方式。这么说起来电网真的是很仁义啊,现在哪有这么多先消费再付款的呀。移动话费、家庭宽带、天然气等等,都是充值后使用的,欠费就给你停机停网。

不过还好,社会主义国民素质都是很不错的,没有那么多用霸王电的,不交的话国家电网指定拉闸。

但是电费如果改成充值形式的,你会不会不习惯呢?操表员的岗位会逐渐淡出(估计很多地方已经没有抄表员了)。

即使不改充值形式,实际上电力系统也还有很多事情是可做的,例如已家庭、小区、片区、行政区为分组的用电量实时监测、加速度监测、数据大盘、数据预测、应急响应 等等。

系统又该如何来设计呢?

下面以电表实时监测为例,讲解这个系统的设计,以及压测。

业务需求分析

每个电表,每隔5分钟采集一次电表数据。

记录用电明细(用于将来的大盘分析),同时更新用户的最后用电数据(提供也应用判断用户是否超量用电、是否盗电等)。

可能涉及到几张表:

1、用电明细(每次上传的读数、用于对账、分析等)

电表ID,时间,读数

2、用户实时用电量(实时状态、规则预警、响应)

电表ID,上次时间,当前时间,日初读数,月初读数,年初读数,上次读数,当前读数

3、预警规则表

比如5分钟增量大于多少

比如5分钟内用电为负数

4、异常用电明细(异常预警明细)

5、用户账户(余额、套餐等)

电表ID,余额,套餐ID,创建时间,更新时间

6、元数据(套餐信息)

套餐ID,是否峰谷电,计价等信息

7、用户充值记录

G点分析

1、分析需求

全国我们估计10亿级电表数,每5分钟一个点,一天2880亿数据,一年105万亿记录。量还是蛮大的。

当然,通常明细统计不会这么大的范围,通常是地级市级别(千万级户数),一天28.8亿,一年1万亿左右。

阿里云HybridDB for PostgreSQL是一个分布式MPP数据库,面向PB级数据分析型业务。具备非常强大的计算能力、存储能力、OLAP功能(GIS、JSON、分析函数、多维分析、窗口、列存储、分区、横向扩展等)。

2、实时预警需求

对单个地市,每5分钟的数据流量约千万级别。每天28.8亿流量。

阿里云RDS PostgreSQL支持处理每天千亿级别的数据流量。28.8亿非常轻松。

PostgreSQL 在全球有非常多的应用,从军工、科研、商业到民用,无所不在(天文、新零售、时序、菜鸟、高德、流计算、时空搜索、任意维度挖掘、JSON、图式搜索、文本搜索、图像相似搜索、金融风控等)。

《PostgreSQL 应用案例》

3、套餐管理

套餐管理属于典型的OLTP系统,阿里云RDS PostgreSQL可以非常好的支持。

架构设计

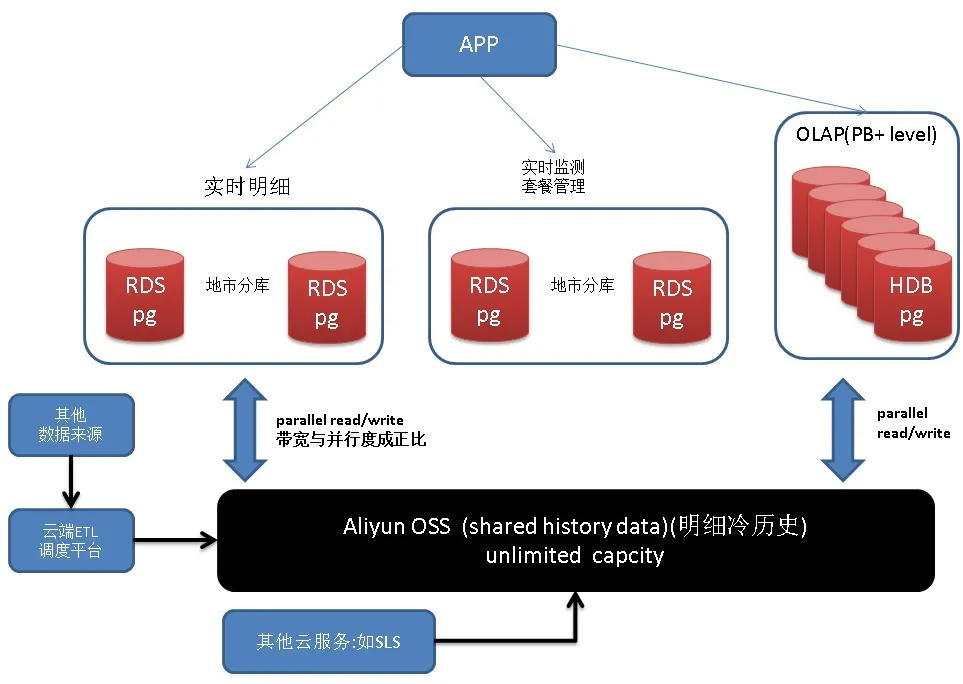

pic

设计以及性能指标参考:

1、明细数据,实时写入RDS PostgreSQL,单台RDS PG写入量可以做到每秒约200万行,每天写入约1700亿左右。

建立小时级分区表。

RDS PG支持读写OSS外部表,支持并行将数据写出到OSS对象存储。

2、分析需求,使用HybridDB for PostgreSQL。

HDB for PG支持PG级海量数据分析,同时支持并行读写OSS对象存储。支持并行计算、列存、压缩、分析特性等。

阿里内部有大量的HDB for PG应用案例,百TB 以上级别比比皆是。

3、调度系统,将明细数据从RDS PG,经OSS,导入HDB for PostgreSQL。整个过程数据都是并行处理的,不存在瓶颈。

4、实时监测、预警,采用RDS PG。单台RDS PG支持每秒30万左右的单步更新(批量性能可以更好),每天更新量260亿左右。直辖市级地市完全不是问题。

5、其他套餐相关OLTP需求,采用RDS PG。

6、历史明细,例如1年前的明细。使用OSS存储。

使用OSS存储后,RDS PG, HDB PG可以使用OSS外部表,透明访问这些历史。即便需要分析,或者查询明细也没有问题。

扩容设计

1、明细业务扩容

按地市分库,对于超级庞大地市,可以按电表HASH再分。(RDS PG单机已经有非常庞大的计算能力,后面会有性能指标数据。水平扩容的可能性极低)

2、分析业务扩容。

HybridDB for PG,本身就是一个MPP数据库,支持PB级体量的运算,通过OSS对象存储与计算分离,支持几乎无限容量的存储。

3、实时监测业务扩容。

按地市分库,对于超级庞大地市,可以按电表HASH再分。(RDS PG单机已经有非常庞大的计算能力,后面会有性能指标数据。水平扩容的可能性极低)

4、其他套餐相关OLTP业务扩容。

业务量很小,不需要考虑扩容。

明细业务 DEMO

明细业务很简单,就是单纯的写入。我有写过很多类似的案例,可以参考如下案例中的数据。

1、运营商网关数据,金融行业数据,产生量大,并且要求快速插入大数据库中持久化保存。

506万行/s,1.78 GB/s,全天插入4372亿,154TB数据。

《PostgreSQL 如何潇洒的处理每天上百TB的数据增量》

2、《PostgreSQL on ECS + 云盘》

173万行/s,全天插入1500亿。

分析 + 调度业务 DEMO

数据从OLTP系统,通过调度系统写入OLAP系统,OLAP实现数据分析。整个流程如何实现的?请参考如下文章:

《打造云端流计算、在线业务、数据分析的业务数据闭环 - 阿里云RDS、HybridDB for PostgreSQL最佳实践》

实时监测 DEMO

即将发布的PG 10将包含流计算插件,实时监测除了使用传统的手段,也可以使用PostgreSQL流计算插件来实现,流计算性能指标参考如下:

《"物联网"流式处理应用 - 用PostgreSQL实时处理(万亿每天)》

《流计算风云再起 - PostgreSQL携PipelineDB力挺IoT》

另外,本文将介绍实时监测的传统详细用法如下,毕竟大多数用户还是很传统的。

表结构设计

demo涉及到三张表:

1、用户实时用电量(实时状态、规则预警、响应)

电表ID,上次时间,当前时间,日初读数,月初读数,年初读数,上次读数,当前读数

insert returning

2、预警规则表

比如5分钟增量大于多少

比如5分钟内用电为负数

select ,CACHE

3、异常用电明细(异常预警明细)

insert

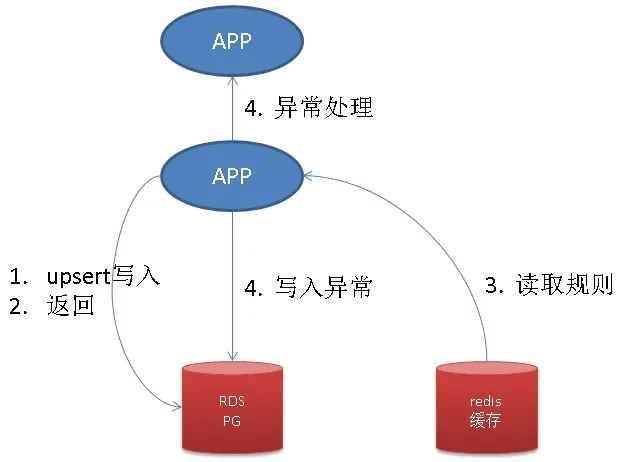

流程如下:

pic

建表和QUERY

我们这里只需要测试压力最大的,实时电表数据更新和返回。

create table tbl_real_data (
  uid int primary key,   -- 电表ID
  last_time timestamp,   -- 上次更新时间
  curr_time timestamp,   -- 当前时间
  d1 float4,   -- 日初读数,业务提供
  d2 float4,   -- 月初读数,业务提供
  d3 float4,   -- 年初读数,业务提供
  d4 float4,   -- 上次读数
  d5 float4    -- 当前读数,业务提供
);

QUERY设计,更新,并返回更新后的数据

insert into tbl_real_data values ($1,$2,$3,$4,$5,$6,$7,$8)
  on conflict (uid) do
  update set
    last_time=tbl_real_data.curr_time,
    curr_time=excluded.curr_time,
    d1=coalesce(excluded.d1,tbl_real_data.d1),
    d2=coalesce(excluded.d2,tbl_real_data.d2),
    d3=coalesce(excluded.d3,tbl_real_data.d3),
    d4=tbl_real_data.d5,
    d5=excluded.d5
  returning *;

例子,插入实时电表数据,并返回更新前、更新后的状态。业务根据返回的数据、规则实时预警、响应。

insert into tbl_real_data values (
  1,      -- 电表ID
  null,   -- 上次的更新时间
  now(),  -- 当前时间
  2,      -- 日初读数,业务提供,翻转时提供
  3,      -- 月初读数,业务提供,翻转时提供
  4,      -- 年初读数,业务提供,翻转时提供
  null,   -- 上次读数
  6       -- 当前读数
)
  on conflict (uid) do
  update set
    last_time=tbl_real_data.curr_time,
    curr_time=excluded.curr_time,
    d1=coalesce(excluded.d1,tbl_real_data.d1),
    d2=coalesce(excluded.d2,tbl_real_data.d2),
    d3=coalesce(excluded.d3,tbl_real_data.d3),
    d4=tbl_real_data.d5,
    d5=excluded.d5
  returning *;

 uid | last_time |         curr_time          | d1 | d2 | d3 | d4 | d5
-----+-----------+----------------------------+----+----+----+----+----
   1 |           | 2017-08-26 12:19:54.486801 |  2 |  3 |  4 |    |  6
(1 row)

insert into tbl_real_data values (
  1,      -- 电表ID
  null,   -- 上次的更新时间
  now(),  -- 当前时间
  null,   -- 日初读数,业务提供,翻转时提供
  null,   -- 月初读数,业务提供,翻转时提供
  null,   -- 年初读数,业务提供,翻转时提供
  null,   -- 上次读数
  8       -- 当前读数
)
  on conflict (uid) do
  update set
    last_time=tbl_real_data.curr_time,
    curr_time=excluded.curr_time,
    d1=coalesce(excluded.d1,tbl_real_data.d1),
    d2=coalesce(excluded.d2,tbl_real_data.d2),
    d3=coalesce(excluded.d3,tbl_real_data.d3),
    d4=tbl_real_data.d5,
    d5=excluded.d5
  returning *;

 uid |         last_time          |         curr_time          | d1 | d2 | d3 | d4 | d5
-----+----------------------------+----------------------------+----+----+----+----+----
   1 | 2017-08-26 12:19:54.486801 | 2017-08-26 12:20:01.452364 |  2 |  3 |  4 |  6 |  8
(1 row)

返回了上一个状态,业务根据这些信息、以及配置的规则,进行实时预警。

压测

压测脚本如下,1000户,随机upsert,返回最终状态和上一个状态。

vi test.sql

\set uid random(1,10000000)
\set d5 random(1,100000)
insert into tbl_real_data (uid,curr_time,d5) values (:uid, now(), :d5)   on conflict (uid) do   update set     last_time=tbl_real_data.curr_time,    curr_time=excluded.curr_time,    d1=coalesce(excluded.d1,tbl_real_data.d1),    d2=coalesce(excluded.d2,tbl_real_data.d2),    d3=coalesce(excluded.d3,tbl_real_data.d3),    d4=tbl_real_data.d5,    d5=excluded.d5  returning *;

结果

pgbench -M prepared -n -r -P 1 -f ./test.sql -c 64 -j 64 -T 120

tps = 291094.784574 (including connections establishing)
tps = 291123.921221 (excluding connections establishing)

性能指标

1、明细业务(单库性能指标)

173万行/s,全天插入1500亿明细。可以满足4.7亿户的大地市需求。

(5分钟上传一次电表读数,需要防止风暴,例如采用随机开始时间。)

2、分析业务

PB级。

3、实时监测业务(单库性能指标)

29万行/s,全天监测次数250亿次。可以满足8000万户的大地市需求。

(5分钟上传一次电表读数,需要防止风暴,例如采用随机开始时间。)

城市人口规模统计数据(截取自互联网):

重庆3000万规模,北京2300万规模,东京3700万规模。电表户数按3:1算,也在1000万出头。PostgreSQL单机能力远超全球最大人口城市的需求。

云端产品

阿里云 RDS PostgreSQL

阿里云 HybridDB for PostgreSQL

阿里云 海量对象存储OSS

阿里云 RDS redis

小结

电网系统是关系到民生的系统,以往我们电费基本上都是按月结算,将来水电都有可能会像手机话费、天然气一样套餐的形式。

计费实际上也不是特别简单,涉及到峰谷电、阶梯价、商业、工业电等,将来如果有套餐出现,会更加复杂。

不过不用担心,阿里云RDS PG, HDB PG, OSS, redis等云端产品,从“用电明细、实时监测、全网海量OLAP分析、套餐类OLTP管理”等方面着手,可以很好的解决电网系统的需求。

参考

《PostgreSQL物理"备库"的哪些操作或配置,可能影响"主库"的性能、垃圾回收、IO波动》

《PostgreSQL 老湿机图解平安科技遇到的垃圾回收"坑"》

《PostgreSQL 9.6 快照过旧 - 源码浅析》

《PostgreSQL on Linux 最佳部署手册》

《PostgreSQL on ECS多云盘的部署、快照备份和恢复》

实时监测业务注意,垃圾回收相关参数设置:

《垃圾回收设置避免IO波动》
