在嵌入式开发的世界里，Bootloader 往往是那块最神秘却又至关重要的“基石”。很多开发者初次接触时，面对黑屏的串口终端和一堆晦涩的汇编代码，常常感到无从下手。其实，无论是让一块新板子“亮”起来，还是构建一个稳定的产品系统，理解并掌握 Bootloader 的移植与定制都是绕不开的关卡。它不仅是系统上电后执行的第一段代码，更是连接硬件底层与操作系统内核的桥梁。

如果你正在负责一款新处理器的评估，或者需要将现有的系统迁移到新的硬件平台上，那么深入剖析 U-Boot 的启动机制就显得尤为迫切。很多时候，系统无法启动并非内核有问题，而是引导阶段的内存配置、时钟初始化或外设驱动存在细微偏差。通过亲手完成一次从源码获取到烧录验证的全流程，不仅能解决眼前的适配难题，更能建立起对嵌入式系统启动时序的深刻直觉。

本文将抛开枯燥的理论堆砌，直接切入实战场景。我们将沿着代码执行的真实路径，从复位向量开始，一步步拆解 U-Boot 如何完成内存重定位、如何初始化关键外设，直至进入命令行交互界面。无论你是需要快速上手的新手，还是希望优化启动流程的资深工程师，接下来的内容都将提供可落地的操作指南和排查思路，帮助你从容应对各种复杂的移植挑战。

① 嵌入式 Bootloader 核心概念与选型指南

Bootloader 本质上是一段在操作系统内核运行之前执行的小程序。它的核心任务非常明确：初始化必要的硬件设备（如 CPU、内存控制器、串口等），建立内存空间映射图，从而将系统的软硬件环境调整到适合内核运行的状态，最后加载并跳转至内核映像。在嵌入式领域，U-Boot（Universal Boot Loader）凭借其强大的架构支持、丰富的驱动库以及灵活的配置机制，成为了事实上的行业标准。

为了更直观地理解 Bootloader 在整个系统启动链路中的位置，我们可以把一次完整的启动过程拆解为四个阶段：

1. 片内 ROM 引导：芯片上电后，固化在片内 ROM 中的引导代码（Boot ROM）首先运行，负责初始化最基础的时钟和存储介质控制器，然后把 Bootloader 从启动介质（NAND、SD 卡等）搬运到片内 SRAM 中执行。
2. Bootloader 阶段：也就是本文的主角 U-Boot。它接管硬件，完成 DDR 初始化、串口调试、外设探测等关键工作，最终把内核镜像加载到内存并跳转执行。
3. 内核启动：Linux 内核解压自举，初始化驱动框架，挂载根文件系统。
4. 用户空间：init 进程拉起系统服务，进入应用层。

可以看到，Bootloader 是连接硬件与内核的“桥梁”，它的健壮性直接决定了后续所有阶段能否顺利运行。

1.1 主流 Bootloader 横向对比

在动手移植之前，先搞清楚“选谁”比“怎么改”更重要。下表梳理了嵌入式领域常见的几款 Bootloader，方便你按项目需求快速决策：

Bootloader	架构支持	启动介质	主要优势	适用场景
U-Boot	ARM、RISC-V、x86、MIPS 等	NAND、NOR、SD/eMMC、网络、USB	生态庞大、驱动丰富、社区活跃	绝大多数 Linux 嵌入式产品
Barebox	ARM、x86、MIPS	NAND、NOR、SD、网络	代码结构更接近 Linux 内核，设备树支持好	偏好内核风格、追求可维护性的团队
GRUB	x86、ARM64	磁盘、网络	与 Linux 发行版集成度高	x86 服务器、PC 类产品
厂商 Boot ROM	单一芯片	固定介质	体积小、启动快	资源极度受限的 MCU 场景

1.2 选型决策要点

在进行技术选型时，我们需要考量几个关键维度：

• 架构兼容性：U-Boot 支持 ARM、RISC-V、x86、MIPS 等多种主流架构，对于大多数基于 ARM Cortex-A/M 系列的芯片，U-Boot 都是首选。
• 启动介质多样性：无论是 NAND Flash、NOR Flash、SD 卡还是 eMMC，U-Boot 都提供了成熟的驱动框架，且支持多介质冗余启动。
• 启动模式丰富度：包括网络启动（TFTP/PXE）、USB 启动等，这对开发阶段的快速迭代调试至关重要。
• 社区与维护成本：U-Boot 由全球社区持续维护，遇到问题更容易找到参考资料；而厂商自带的简易 Boot ROM 往往功能单一，仅能加载固定格式的镜像，难以满足复杂产品的需求。

因此，在绝大多数非资源极度受限的场景下，移植并定制 U-Boot 是构建可靠嵌入式系统的最佳路径。接下来的章节，我们将沿着这条路径一步步走通从源码获取到烧录验证的完整流程。

② U-Boot 源码获取与工程结构深度解析

获取 U-Boot 源码最可靠的途径是官方仓库或芯片厂商提供的 BSP（板级支持包）分支。对于通用开发，建议直接从 denx.de 的官方 Git 仓库克隆最新稳定版，以确保获得最新的安全补丁和功能特性。若使用的是特定厂商的 SoC（如 NXP、Rockchip、Allwinner 等），则务必优先采用厂商维护的代码分支，因为其中包含了针对该芯片特有的底层初始化和私有协议支持。

克隆官方源码的命令非常简单：

git clone https://gitlab.denx.de/u-boot/u-boot.git
cd u-boot
git checkout v2024.04   # 切换到某个稳定版本，按需选择

这里有一个新手容易踩的坑：不要直接使用 master 分支。master 是开发主线，可能包含尚未充分验证的新特性，稳定性无法保证。建议通过 git tag 查看已发布的稳定版本，选择与你的芯片平台匹配的版本。例如，较老的 SoC 可能依赖旧版 U-Boot 中的驱动，而最新版可能已移除相关支持。

下载完成后，面对庞大的源码目录，理清结构是第一步。U-Boot 的工程布局逻辑清晰：

• arch/：存放与 CPU 架构相关的代码，如 arch/arm/ 下包含了不同 ARM 核心的启动汇编和低级初始化逻辑。这是理解启动流程时最常翻阅的目录。
• board/：这是移植工作的核心区域，每个具体的开发板在此都有一个独立目录，包含板级的引脚配置、外设初始化序列等。移植新板子时，通常从这里复制一份相近的参考板作为起点。
• drivers/：汇集了各类硬件驱动，从网卡、MMC 控制器到 LCD 显示屏，模块化设计使得驱动复用变得非常容易。当你需要适配一个新外设时，优先在这里寻找可复用的驱动框架。
• include/：存放全局头文件和配置宏定义，configs/ 目录则存储了各种开发板的默认配置文件，这是编译时的入口依据。修改配置时，include/configs/<board>.h 和 configs/<board>_defconfig 是两个关键文件。
• common/ 和 cmd/：实现了通用的命令逻辑和命令行解析框架，我们熟悉的 bootm、fatload 等命令均源于此。想要扩展自定义命令，cmd/ 目录就是你的主战场。
• tools/：包含一些辅助工具，如镜像打包、签名工具等，在制作可启动镜像时经常用到。
• doc/：存放官方文档和开发指南，遇到不熟悉的配置项时，先来这里查资料往往比网上搜索更准确。

理解这一结构，能帮助我们在后续移植中快速定位需要修改的文件，避免在茫茫代码海中迷失方向。记住一个实用技巧：当你不知道某个功能在哪个目录时，先用 grep -r "关键字" . 在源码根目录搜索，通常很快就能定位到相关文件。

③ 从_start 到 main_loop 的启动流程全链路分析

U-Boot 的启动过程是一个严谨的接力赛，大致可分为三个阶段：硬件复位初始化、C 语言环境搭建以及主循环运行。下面我们沿着代码执行的真实路径，逐个阶段拆解每个关键环节做了什么、为什么这么做，以及新手最容易在哪里踩坑。

3.1 硬件复位初始化：从复位向量到 _start

当芯片上电复位后，CPU 程序计数器（PC）会跳转到预设的复位向量地址，通常位于片内 SRAM 或 NOR Flash 的起始位置。此处执行的是 arch/<arch>/cpu/start.S 中的 _start 标号代码。这一阶段完全由汇编编写，主要任务是：

• 设置中断向量表：确保各类异常（复位、未定义指令、IRQ 等）能跳转到正确的处理入口。
• 关闭看门狗：防止在初始化尚未完成时被看门狗强制复位，导致系统反复重启。
• 初始化最基本的时钟：让 CPU 和总线以合理的频率运行，为后续外设初始化打基础。
• 将栈指针（SP）指向临时位置：此时内存控制器尚未完全配置，DRAM 不可用，代码只能在片内 SRAM 中运行，栈也只能临时放在 SRAM 里。

新手提示：如果你在移植时发现系统上电后毫无反应，优先检查这一阶段。复位向量是否被正确链接、看门狗是否关闭、SP 是否指向了有效内存，都是最常见的“黑屏”元凶。

3.2 C 语言环境搭建：lowlevel_init 与 crt0

随后，代码会调用 lowlevel_init 进行更底层的硬件设置，例如初始化存储控制器、配置关键外设的时钟门控等。这一步完成后，进入 crt0 序列——这是整个启动流程中最关键也最容易困惑的一环。

crt0 负责将 U-Boot 代码自身从加载位置（Link Address）搬运到真正的运行地址（Run Address，通常是 DRAM 的高地址段），并完成重定位（Relocation）。这一步之所以必要，是因为 U-Boot 在编译时被链接到一个较高的 DRAM 地址，但实际烧录时它可能位于较低的 Flash 或 SD 卡中。只有完成重定位，代码中涉及绝对地址的引用（如全局变量、函数指针）才能正确工作。

一旦重定位完成，栈被切换到 DRAM 中，全局数据指针（GD）被初始化，系统便具备了运行复杂 C 代码的条件。从这一刻起，U-Boot 才真正“活”起来。

3.3 主循环运行：board_init_f → board_init_r → main_loop

紧接着，控制权移交给 C 语言的入口函数 board_init_f，进而调用 board_init_r。这两个函数的分工非常清晰：

• board_init_f（f = first）：在重定位之前执行，负责初始化 DDR 内存、串口等基础硬件，为后续代码运行准备好物理环境。此时打印的日志通常还比较简陋。
• board_init_r（r = relocation 之后）：重定位完成后执行，正式初始化各类外设驱动、加载设备树、打印完整的启动日志。我们熟悉的 U-Boot 2024.04 ... 版本信息、CPU 频率、DRAM 大小等，都是在这一阶段输出的。

最后，函数跳转到 main_loop，这是一个无限循环，负责解析串口输入的命令、执行自动启动脚本或等待用户干预。至此，Bootloader 完成了它的使命，随时准备加载内核。

新手提示：如果你能看到启动日志但卡在某一步，注意区分日志是来自 board_init_f 还是 board_init_r。前者说明重定位前的硬件初始化有问题，后者则多半是某个外设驱动或设备树配置出错。

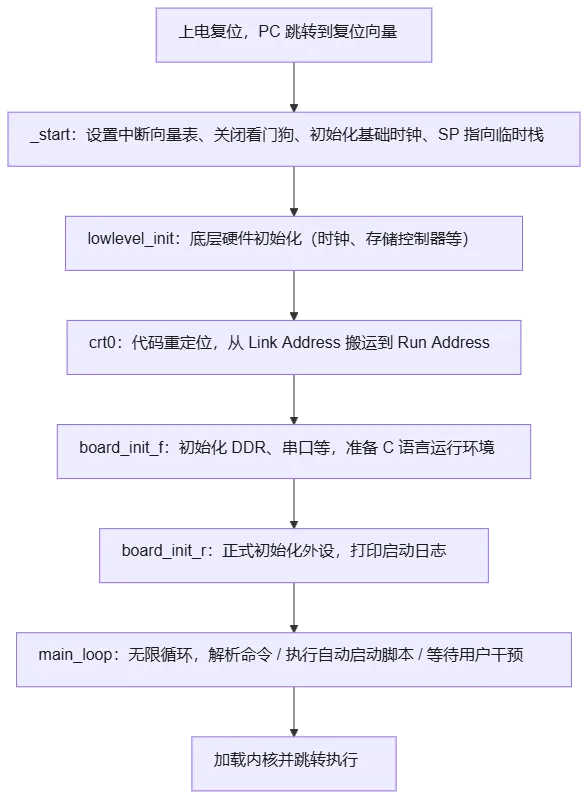

下面是 U-Boot 从复位向量到 main_loop 的完整启动链路流程图，方便你对照上面的文字描述建立整体印象：

3.4 各阶段代码位置速查

为了方便你在源码中快速定位，这里把每个阶段对应的关键文件整理成一张速查表：

阶段	关键文件 / 标号	主要任务
复位向量	arch/<arch>/cpu/start.S 的 _start	设置异常向量、关看门狗、初始化时钟、SP 指向临时栈
底层初始化	lowlevel_init（板级或 SoC 级）	存储控制器、时钟门控等底层硬件设置
重定位	crt0 序列、_relocate	代码搬运到 DRAM 高地址，修正符号引用
C 入口	board_init_f / board_init_r	初始化 DDR、串口、外设驱动，打印启动日志
主循环	main_loop	解析命令、执行自动启动脚本、等待用户干预

实用技巧：当你需要排查启动问题时，先在串口日志中定位当前执行到哪个阶段，再对照上表去对应文件里找代码，往往能大幅缩小排查范围，避免在茫茫代码海中盲目搜索。

④ 关键标号复位初始化与内存重定位机制详解

在启动流程中，内存重定位（Relocation）是最容易让人困惑也是最关键的环节。由于现代嵌入式系统通常将 U-Boot 编译链接到一个较高的 DRAM 地址（例如 0x80000000），但实际烧录或加载时，它可能位于较低的 Flash 地址或 SD 卡中。如果直接在不匹配的地址运行，涉及绝对地址引用的代码（如全局变量访问、函数跳转）将会崩溃。

4.1 关键标号：_start、_relocate 与 _main

在深入重定位之前，先认识几个贯穿启动全程的关键标号，它们就像路标一样指引着代码的执行方向：

标号	所在文件	作用
_start	arch/<arch>/cpu/start.S	复位向量入口，设置异常向量、关看门狗、初始化时钟、SP 指向临时栈
_relocate	arch/<arch>/lib/relocate.S	执行代码搬运与符号修正，是重定位的核心实现
_main	arch/<arch>/lib/crt0.S	C 语言环境入口，调用 board_init_f、board_init_r 并最终进入 main_loop

新手提示：当你看到启动日志卡在某个阶段时，先判断当前执行到哪个标号附近，再对照上表去对应文件里找代码，能大幅缩小排查范围。

4.2 重定位的核心逻辑：_relocate 做了什么

重定位的核心逻辑隐藏在 _relocate 函数中。系统首先计算出一个偏移量 offset = run_address - link_address。然后，通过一段高效的汇编循环，将代码段（.text）、数据段（.data）等从源地址逐字节复制到目标地址。复制完成后，代码会修正所有需要重定位的符号引用。

下面是一段简化后的 ARM 汇编示意，帮助你直观理解搬运过程：

/* arch/arm/lib/relocate.S（简化示意） */
.globl _relocate
_relocate:
    /* 计算偏移量：r0 = 运行地址 - 链接地址 */
    ldr     r0, =_start          /* 链接地址（编译时确定） */
    adr     r1, _start           /* 实际运行地址（运行时确定） */
    sub     r0, r1, r0           /* r0 = offset */

    /* 复制 .text 段：从源地址逐字搬运到目标地址 */
    ldr     r2, =__text_start    /* 源段起始 */
    ldr     r3, =__text_end      /* 源段结束 */
copy_loop:
    ldr     r4, [r2], #4         /* 读取 4 字节 */
    str     r4, [r2, r0]         /* 写入目标地址（源地址 + offset） */
    cmp     r2, r3
    bcc     copy_loop            /* 未复制完则继续 */

    /* 修正符号引用：遍历重定位表，把每个绝对地址加上 offset */
    ldr     r2, =__rel_dyn_start
    ldr     r3, =__rel_dyn_end
fixup_loop:
    ldr     r4, [r2], #8         /* 读取重定位表项 */
    ldr     r5, [r2], #8
    add     r5, r5, r0           /* 地址加上偏移量 */
    str     r5, [r4, r0]         /* 写回修正后的地址 */
    cmp     r2, r3
    bcc     fixup_loop

    bx      lr                   /* 返回调用者 */

新手提示：这段汇编的核心思想是「先整体搬移，再逐个修正」。如果你在移植时遇到“跳转后跑飞”的问题，多半是重定位表（.rel.dyn）没有正确生成，检查链接脚本是否包含了该段。

4.3 为什么重定位前必须是位置无关代码（PIC）

这里有一个细节值得注意：在重定位发生前，代码必须位置无关（Position Independent Code, PIC）。这意味着在 _start 到重定位完成前的这段汇编代码中，不能使用任何绝对地址跳转，所有的数据访问必须基于 PC 相对寻址或通过查表获取。

/* 错误示范：使用绝对地址跳转，重定位前会崩溃 */
    ldr     pc, =some_function   /* 绝对地址，搬移后失效 */

/* 正确示范：使用相对跳转，位置无关 */
    bl      some_function        /* 相对跳转，与运行地址无关 */

一旦重定位结束，U-Boot 就会利用新的栈空间初始化全局数据结构 gd_t，这个结构体贯穿了整个 U-Boot 的生命周期，记录了内存大小、波特率、启动参数等关键信息。理解这一机制，对于解决“跑飞”、“死机”等早期启动故障具有决定性意义。

4.4 常见重定位故障排查

现象	可能原因	排查方向
上电后无任何输出	复位向量未正确链接，或 _start 前就挂起	检查链接脚本、CONFIG_SYS_TEXT_BASE
跳转后“跑飞”	重定位表缺失，或符号未修正	检查 .rel.dyn 段是否在链接脚本中
全局变量值异常	重定位前使用了绝对地址访问数据	检查是否违反 PIC 约束
栈溢出导致死机	重定位后栈未正确切换到 DRAM	检查 gd_t 初始化与栈指针设置

实用技巧：排查重定位问题时，最直接的手段是在 _relocate 前后各加一个串口打印（或点亮 LED），确认代码是否真的执行到了搬运完成。如果搬运前能打印、搬运后不能，问题基本锁定在重定位本身。

⑤ 目标开发板 U-Boot 移植标准操作步骤

移植 U-Boot 到新板子，通常遵循一套标准化的“四步走”策略。下面我们为每一步配上可直接对照的关键代码或配置片段，让你在动手时能照着抄、改得明白。

5.1 创建板级目录

在 board/<vendor>/<board_name>/ 下新建目录，复制一份相近架构的参考板文件作为模板。重点修改 Kconfig 和 MAINTAINERS 文件，注册新的板型标识。

第一步：选择参考板

选择参考板是移植的起点，直接决定了后续工作量的多少。优先选择与你的目标板同厂商、同 SoC 系列的板子，例如都是基于某厂商 Cortex-A7 双核的芯片。这样能最大程度复用其引脚配置、DDR 时序和时钟初始化代码。若找不到完全同系列的，退而求其次选择同架构、同内存类型的板子，后续再逐项修正差异。

# 查看 board/ 目录下已有的板级目录，寻找合适的参考板
ls board/
# 以某厂商的参考板为例，复制其目录作为起点
cp -r board/vendor/ref_board board/vendor/my_board

第二步：整理板级目录结构

一个标准的板级目录通常包含以下文件，复制参考板后需要逐一核对：

board/<vendor>/<board_name>/
├── Kconfig          # 声明板型，供顶层 Kconfig 引用
├── MAINTAINERS      # 登记板级维护者信息
├── Makefile         # 编译规则，指定要编译的源文件
├── <board_name>.c   # 板级初始化代码（5.3 节会详细展开）
└── <board_name>.h   # 板级配置头文件（可选，部分板型使用）

第三步：修改 Kconfig 注册板型

Kconfig 是板型注册的入口，顶层 Kconfig 通过它来识别你的新板子。注意 select 语句决定了该板型会拉入哪些基础配置，务必与你的 SoC 架构匹配：

# board/<vendor>/<board_name>/Kconfig
# 声明一个新的板型，供顶层 Kconfig 引用
config TARGET_MY_BOARD
    bool "Support my_board"
    select ARM
    select CPU_V7A          # 选择 CPU 架构（以 ARMv7-A 为例）
    help
      我的自定义开发板，基于某厂商 SoC。

第四步：登记 MAINTAINERS

MAINTAINERS 用于登记板级维护者，方便社区或团队识别负责人。复制参考板后，把板名、维护者信息和文件路径替换成你自己的：

# board/<vendor>/<board_name>/MAINTAINERS
# 登记板级维护者，方便社区/团队识别负责人
MY_BOARD
M:    Your Name <your@email.com>
S:    Maintained
F:    board/<vendor>/<board_name>/
F:    include/configs/my_board.h
F:    configs/my_board_defconfig

第五步：在顶层 Kconfig 中挂载新板型

修改 arch/<arch>/Kconfig，在对应厂商的 source 语句中引入你的板级 Kconfig，否则顶层配置无法识别新板型：

# arch/arm/Kconfig（片段）
source "board/vendor/my_board/Kconfig"

新手提示：Kconfig 里的 select 决定了该板型会拉入哪些基础配置，务必与你的 SoC 架构匹配，否则后续编译会报一堆未定义符号。同时记得在顶层 Kconfig 中 source 你的板级目录，这是新手最容易遗漏的一步。

5.2 配置编译选项

在 configs/ 目录下新建 <board_name>_defconfig 文件。这是移植的“总开关”，需要启用对应的 CPU 架构、选择正确的 DDR 驱动、开启串口控制台以及指定默认的启动设备。

第一步：理解 defconfig 的作用

defconfig 是 U-Boot 编译的入口配置，它决定了最终生成的 u-boot.bin 包含哪些功能。与传统的 include/configs/<board>.h 头文件配置方式不同，现代 U-Boot 采用 Kconfig 机制，所有配置项都集中在这个文件中，通过 make menuconfig 可以可视化地查看和修改。

第二步：编写核心配置项

下面是一份完整的 my_board_defconfig 示例，每一行都配有注释说明其作用：

# configs/my_board_defconfig
# 这是编译入口，所有关键开关都集中在这里

# ---- 架构与板型 ----
CONFIG_ARM=y                    # 启用 ARM 架构
CONFIG_TARGET_MY_BOARD=y       # 指定目标板型（对应 5.1 的 Kconfig）
CONFIG_SYS_TEXT_BASE=0x80000000 # 链接地址，U-Boot 最终运行在 DRAM 高地址

# ---- 内存与早期环境 ----
CONFIG_SYS_MALLOC_F_LEN=0x4000 # 早期 malloc 池大小，供 board_init_f 阶段使用
CONFIG_SYS_MEM_TOP_HIDE=0x0    # 预留内存顶部空间（如用于安全监控等）

# ---- 设备树 ----
CONFIG_DEFAULT_DEVICE_TREE="my_board"  # 默认设备树文件名（对应 5.4 的 .dts）

# ---- 串口控制台（以 NS16550 兼容 UART 为例）----
CONFIG_NS16550=y
CONFIG_SYS_NS16550_SERIAL=y
CONFIG_CONS_INDEX=1            # 使用第 1 个串口作为控制台
CONFIG_BAUDRATE=115200         # 默认波特率，与终端软件保持一致

# ---- 启动介质：启用 MMC/SD 卡支持 ----
CONFIG_MMC=y
CONFIG_CMD_MMC=y

# ---- 常用命令（按需裁剪，减小镜像体积）----
CONFIG_CMD_MEMORY=y            # md/nm 等内存读写命令，调试必备
CONFIG_CMD_GPIO=y              # GPIO 操作命令，便于验证引脚
CONFIG_CMD_SAVEENV=y           # 保存环境变量到存储介质

第三步：编译验证配置

编写完 defconfig 后，先执行配置命令，确认没有语法错误：

# 生成 .config 配置文件
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- my_board_defconfig

# 查看当前生效的配置项（可选，确认关键项已启用）
grep -E "CONFIG_(ARM|TARGET_MY_BOARD|SYS_TEXT_BASE)" .config

如果配置无误，再执行完整编译：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j$(nproc)

第四步：常见配置错误排查

现象	可能原因	排查方向
编译报未定义符号	defconfig 漏选了驱动依赖	用 make menuconfig 检查依赖项是否齐全
烧录后无任何输出	CONFIG_SYS_TEXT_BASE 与链接脚本不一致	核对链接脚本 .lds 中的地址
串口乱码	波特率配置与终端不一致	检查 CONFIG_BAUDRATE 与终端设置
无法识别启动介质	对应驱动未启用	确认 CONFIG_MMC、CONFIG_CMD_MMC 等已开启

新手提示：CONFIG_SYS_TEXT_BASE 必须与链接脚本、DDR 实际地址一致。改错这个值，最常见的现象就是“烧进去没反应”或“跑飞”。另外，CONFIG_BAUDRATE 一定要和你的串口终端软件设置一致，否则会看到满屏乱码。

5.3 适配底层初始化

这是工作量最大的部分。需要编辑 board/<vendor>/<board_name>/<board_name>.c，实现 board_early_init_f、board_init、board_late_init 等钩子函数。在此处编写代码以配置引脚复用（Pinmux）、初始化电源管理芯片（PMIC）、设置 DDR 时序参数以及检测板卡版本。

第一步：理解钩子函数的调用时机

U-Boot 的板级初始化通过一系列钩子函数（Hook）插入到启动流程中，每个钩子都有明确的执行时机：

钩子函数	调用时机	典型用途
board_early_init_f	重定位前，board_init_f 早期	配置最基础的引脚复用、时钟门控
board_init	重定位后，board_init_r 中	初始化 PMIC、板级外设、检测硬件版本
board_late_init	进入 main_loop 前	设置默认环境变量、最后的收尾工作

第二步：编写板级初始化代码

下面是一份完整的 my_board.c 示例，每个函数都配有注释说明其作用：

// board/<vendor>/<board_name>/<board_name>.c
#include <common.h>
#include <asm/io.h>
#include <asm/arch/gpio.h>

/* 板级早期初始化：在重定位前执行，配置最基础的引脚复用和时钟 */
int board_early_init_f(void)
{

    /* 配置 UART 引脚复用，让串口 TX/RX 生效 */
    writel(0x00000001, 0x01c20800);   // 示例：PIO 寄存器，按原理图填写
    /* 使能必要的时钟门控，避免外设无时钟 */
    writel(0x1, 0x01c20000);          // 示例：CCU 寄存器，按 SoC 手册填写
    return 0;
}

/* 板级主初始化：重定位后执行，初始化 PMIC、DDR 之外的板级外设 */
int board_init(void)
{

    /* 初始化电源管理芯片，确保核心电压正确 */
    pmic_init();                      // 具体实现依赖你的 PMIC 型号
    /* 检测板卡版本，用于区分不同硬件修订 */
    board_detect_revision();
    return 0;
}

/* 板级后期初始化：在进入 main_loop 前执行，可做最后的收尾工作 */
int board_late_init(void)
{

    /* 设置默认环境变量，例如启动参数 */
    env_set("bootargs", "console=ttyS0,115200 root=/dev/mmcblk0p2");
    return 0;
}

第三步：在 Makefile 中登记源文件

写完板级 C 文件后，必须在 board/<vendor>/<board_name>/Makefile 中登记，否则编译时不会包含该文件：

# board/<vendor>/<board_name>/Makefile
# 指定要编译的板级源文件
obj-y += my_board.o

第四步：常见初始化问题排查

现象	可能原因	排查方向
串口无输出	board_early_init_f 中引脚复用或时钟配置错误	对照原理图核对 PIO/CCU 寄存器地址
外设不工作	对应外设的时钟门控未开启	检查 board_early_init_f 中的时钟使能
电压异常导致死机	PMIC 初始化失败或电压配置错误	检查 board_init 中 pmic_init 的返回值
环境变量不生效	board_late_init 未执行或 env_set 失败	确认钩子函数是否被正确注册

新手提示：board_early_init_f 里的寄存器地址必须对照 SoC 数据手册和你的原理图逐位核对。这里最容易犯的错是照抄参考板的地址，导致串口无输出或外设不工作。建议在 board_init 中检查 pmic_init 的返回值，若初始化失败应打印错误日志，便于快速定位问题。

5.4 设备树调整

对于支持设备树（Device Tree）的 U-Boot 版本，还需在 arch/<arch>/dts/ 目录下添加或修改对应的 .dts 文件，描述 CPU、内存节点及外设连接关系，确保内核能正确识别硬件拓扑。

// arch/arm/dts/my_board.dts
/dts-v1/;

#include "soc.dtsi"   // 引入 SoC 公共设备树，复用厂商定义的外设节点

/ {
    model = "My Custom Board";
    compatible = "vendor,my-board";

    /* 内存节点：声明 DDR 的起始地址和大小，必须与硬件一致 */
    memory@80000000 {
        device_type = "memory";
        reg = <0x80000000 0x20000000>;  // 512MB DDR，起始 0x80000000
    };

    /* 串口节点：覆盖 SoC 默认配置，指定实际使用的 UART */
    &uart0 {
        status = "okay";
        pinctrl-0 = <&uart0_pins>;      // 引脚复用，需在 pinctrl 中定义
    };

    /* 网卡节点：按原理图配置 PHY 地址和中断 */
    &gmac {
        status = "okay";
        phy-mode = "rgmii";
        phy-handle = <&phy0>;
    };
};

新手提示：设备树里 reg 的内存大小必须与 5.2 的 CONFIG_SYS_TEXT_BASE 所在区域一致。如果内存节点写错，内核启动时会因无法访问根文件系统而 panic。

每一步都需要紧密结合硬件原理图进行，任何引脚定义的错误都可能导致系统无法启动。

⑥ 硬件适配配置与编译环境搭建实战

工欲善其事，必先利其器。编译 U-Boot 需要交叉编译工具链，务必确保工具链的版本与 U-Boot 要求的 GCC 版本兼容。例如，较新的 U-Boot 可能需要 GCC 9 或以上版本。可以通过 arm-linux-gnueabihf-gcc -v 检查版本，并在 Makefile 或环境变量中指定 CROSS_COMPILE 前缀。

第一步：安装交叉编译工具链

以 Ubuntu/Debian 为例，安装 ARM 交叉编译工具链的命令如下：

# 安装 ARM 32 位交叉编译工具链（适用于 Cortex-A7/A9 等）
sudo apt-get install gcc-arm-linux-gnueabihf

# 安装 ARM 64 位交叉编译工具链（适用于 Cortex-A53/A72 等）
sudo apt-get install gcc-aarch64-linux-gnu

# 验证工具链版本，确保 GCC 版本满足 U-Boot 要求
arm-linux-gnueabihf-gcc -v

新手提示：如果系统提示找不到 arm-linux-gnueabihf-gcc，说明工具链未安装或未加入 PATH。可用 which arm-linux-gnueabihf-gcc 检查路径，必要时将工具链目录加入 ~/.bashrc 的 PATH 环境变量。

第二步：配置 DDR 参数

在硬件适配层面，DDR 配置往往是“拦路虎”。许多 SoC 提供了 DDR 初始化工具或 Excel 计算器，需要根据所使用的内存颗粒型号（如 DDR3/DDR4/LPDDR4）、频率、位宽以及 PCB 走线长度，计算出准确的寄存器参数。将这些参数填入 U-Boot 的 DDR 驱动配置结构中，是系统能否稳定运行的关键。

以常见的 DDR3 为例，关键参数通常包括：

参数	说明	示例值
频率	DDR 时钟频率	800 MHz（等效 1600 MT/s）
位宽	数据总线宽度	32 bit
行列地址	行列地址位宽	行 15 bit、列 10 bit
时序参数	tRCD、tRP、tRAS 等	由内存颗粒手册给出

// 示例：DDR 时序参数配置（以某 SoC 的 DDR 驱动为例）
static struct ddr_timing_config ddr3_timing = {

    .tRCD   = 6,    // RAS 到 CAS 延迟
    .tRP    = 6,    // 预充电时间
    .tRAS   = 20,   // 行激活时间
    .tWR    = 6,    // 写恢复时间
    .tRFC   = 44,   // 刷新周期
};

第三步：配置串口调试端口

串口调试端口的配置也不容忽视，需确认原理图中 UART 控制器的基地址和中断号，并在设备树或板级文件中正确声明，否则将无法看到任何启动日志。

// 设备树中声明串口节点（片段）
&uart0 {
    status = "okay";
    pinctrl-0 = <&uart0_pins>;      // 引脚复用，需在 pinctrl 中定义
    clock-frequency = <24000000>;   // 串口时钟频率，需与 SoC 手册一致
};

第四步：编译并验证产物

编译命令通常十分简洁：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- <board_name>_defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j$(nproc)

生成的 u-boot.bin 即为最终的二进制镜像。编译完成后，建议先检查产物大小和关键符号，确认镜像符合预期：

# 查看生成的镜像文件及大小
ls -lh u-boot.bin

# 检查关键符号是否被正确链接（如 _start、board_init_f 等）
arm-linux-gnueabihf-nm u-boot | grep -E "(_start|board_init_f|board_init_r|main_loop)"

若编译过程中出现关于未定义符号的错误，通常是因为 defconfig 中漏选了某些驱动依赖，需回头检查配置项。若 nm 找不到 _start 等关键符号，则说明链接脚本或启动汇编存在问题，需回到 5.2 节核对 CONFIG_SYS_TEXT_BASE 与链接脚本地址是否一致。

实用技巧：把 CROSS_COMPILE 前缀写进环境变量，可以避免每次敲命令都重复输入。例如在 ~/.bashrc 中追加 export CROSS_COMPILE=arm-linux-gnueabihf-，之后编译命令可简化为 make ARCH=arm -j$(nproc)。

⑦ 烧录验证与串口交互测试完整流程

编译成功后，下一步是将镜像烧录到开发板。烧录方式取决于启动介质，下面我们按最常见的几种场景逐一展开，并配上可直接照抄的命令。

第一步：准备烧录介质与工具

在动手烧录前，先确认三件事：启动介质类型（SD 卡 / SPI Flash / eMMC）、芯片手册规定的镜像写入偏移、以及烧录工具是否就绪。以 SD 卡启动为例，需要准备一张容量合适的 SD 卡和读卡器，并在宿主机上确认设备节点：

# 插入 SD 卡后，用 lsblk 确认设备节点（通常是 /dev/sdX 或 /dev/mmcblkX）
lsblk

# 注意：务必确认设备节点，写错盘符会覆盖宿主机硬盘，造成不可逆损失！

新手提示：dd 写入前一定要用 lsblk 和 df -h 双重确认目标设备。很多新手在烧录时把 of=/dev/sda 写成宿主机系统盘，导致整个开发环境崩溃。建议给 SD 卡贴上标签，写入前再核对一次容量。

第二步：按启动介质烧录镜像

• SD 卡启动：使用 dd 命令将 u-boot.bin 写入 SD 卡的特定偏移位置（通常是 8KB 或 64KB 处，具体视芯片手册而定）：

# 以偏移 64KB 为例，写入 u-boot.bin（bs=1k seek=64 表示跳过 64 个 1KB 块）
sudo dd if=u-boot.bin of=/dev/sdX bs=1k seek=64 conv=fsync

# 写入完成后，同步并弹出设备
sync
sudo eject /dev/sdX

• Flash 烧录：若板子已有简易引导程序，可通过 USB 工具（如 Rockchip 的 RKDevTool、NXP 的 MfgTool）或网口 TFTP 将镜像加载到内存并写入 Flash。以 TFTP 为例，先在 U-Boot 命令行中配置网络并下载镜像：

# 在 U-Boot 命令行中，通过 TFTP 下载镜像到内存
setenv serverip 192.168.1.100    # 宿主机 TFTP 服务器地址
setenv ipaddr 192.168.1.50       # 开发板 IP 地址
tftp 0x80000000 u-boot.bin       # 下载到内存 0x80000000
sf probe                         # 探测 SPI Flash
sf erase 0x0 0x80000             # 擦除 Flash 前 512KB
sf write 0x80000000 0x0 0x80000  # 把内存中的镜像写入 Flash

• JTAG 调试：在最棘手的情况下，使用 JTAG 仿真器直接下载代码到 SRAM 运行，便于单步调试汇编代码。这种方式适合排查复位向量、重定位等早期启动问题，但需要额外的硬件和软件环境。

第三步：配置串口终端并上电

连接串口终端（如 SecureCRT、Minicom、MobaXterm），设置波特率（常见为 115200）、数据位 8、停止位 1、无校验，然后上电复位。若一切正常，屏幕上应滚动显示 U-Boot 的版本信息、CPU 频率、DRAM 大小等。此时按下任意键可中断自动启动，进入 U-Boot> 命令行提示符。

# 以 Minicom 为例，启动串口终端（-D 指定设备，-b 指定波特率）
sudo minicom -D /dev/ttyUSB0 -b 115200

新手提示：如果上电后串口毫无输出，先检查三处：串口线是否接对（TX/RX 是否交叉）、终端波特率是否与 CONFIG_BAUDRATE 一致、板级代码中串口引脚复用是否配置正确。这三项是“黑屏”最常见的元凶。

第四步：通过命令验证硬件状态

进入 U-Boot> 命令行后，我们可以通过一系列命令验证硬件状态，这是确认移植成功与否的直接证据：

# 查看内存数据，验证 DDR 读写是否正常
md 0x80000000 16

# 修改内存值，测试内存稳定性
mw 0x80000000 0xdeadbeef 16
md 0x80000000 16

# 检查 SD 卡是否被正确识别
mmc info
mmc list

# 检查 SPI Flash 是否被正确识别
sf probe

# 若配置了网卡，可测试网络连通性
ping 192.168.1.100

# 查看当前环境变量，确认启动参数是否正确
printenv

第五步：验证启动日志的关键信息

正常启动时，串口输出的日志应包含以下关键信息，可据此判断各阶段是否正常：

U-Boot 2024.04 (Oct 13 2026 - 10:30:00 +0800)

CPU:   ARM Cortex-A7 @ 1008 MHz
DRAM:  512 MiB
MMC:   mmc@01c0f000: 0
In:    serial
Out:   serial
Err:   serial
Net:   eth0: ethernet@01c30000
Hit any key to stop autoboot:  3

• U-Boot 2024.04：版本信息，来自 board_init_r 阶段。
• CPU: ARM Cortex-A7 @ 1008 MHz：CPU 型号与主频，验证时钟配置是否正确。
• DRAM: 512 MiB：DDR 容量，验证内存初始化是否成功。
• MMC: mmc@01c0f000: 0：SD 卡控制器识别结果。
• Net: eth0: ...：网卡识别结果。
• Hit any key to stop autoboot：进入自动启动倒计时，此时按任意键可进入命令行。

实用技巧：把启动日志完整保存下来（SecureCRT 可自动记录日志），后续排查问题时对照 3.4 节的速查表，能快速定位卡在哪个阶段。例如日志停在 DRAM: 之前，说明 DDR 初始化有问题；停在 Net: 之后，则多半是网卡驱动或设备树配置出错。

这些交互测试是确认移植成功与否的直接证据。若某一步失败，可回到 ⑧ 节对照常见报错逐一排查。

⑧ 移植过程中常见报错诊断与排查方案

移植 U-Boot 的过程，本质上就是不断“踩坑—定位—修复”的循环。下面把新手最常遇到的几类故障整理成系统的排查方案，每一类都给出现象 → 可能原因 → 排查步骤 → 验证方法的完整链路，方便你照着一步步操作。

8.1 编译阶段报错

编译错误是最容易解决的，因为编译器会直接告诉你问题出在哪。常见的有三类：

现象一：未定义符号（undefined reference）

arm-linux-gnueabihf-ld: board/vendor/my_board/my_board.o: undefined reference to `pmic_init'

可能原因	排查方向
defconfig 漏选了驱动依赖	用 make menuconfig 检查依赖项是否齐全
板级 Makefile 未登记源文件	检查 board/<vendor>/<board_name>/Makefile 是否包含 obj-y += xxx.o
函数声明与实现不一致	核对头文件中的函数原型与 .c 文件中的定义是否匹配

排查步骤：

# 1. 确认是哪个符号缺失，用 nm 在编译产物中搜索
arm-linux-gnueabihf-nm u-boot | grep pmic_init

# 2. 若确实缺失，用 grep 在源码中定位该符号的定义位置
grep -r "pmic_init" --include="*.c" --include="*.h" .

# 3. 检查该源文件是否被编译进镜像（查看对应 Makefile）

现象二：头文件找不到（fatal error: xxx.h: No such file）

可能原因	排查方向
头文件路径未加入搜索目录	检查 include/ 目录及 Makefile 中的 -I 参数
依赖的 SoC 公共头文件未引入	确认 arch/<arch>/include 路径是否正确

排查步骤：在源码根目录用 find 定位头文件实际位置，再确认编译时是否包含了该目录：

find . -name "pmic.h" -type f

现象三：链接脚本地址错误

arm-linux-gnueabihf-ld: address 0x80000000 of u-boot section `.text' is not within region `RAM'

这通常意味着 CONFIG_SYS_TEXT_BASE 与链接脚本 .lds 中定义的内存区域不匹配。回到 5.2 节核对 CONFIG_SYS_TEXT_BASE，并检查 arch/<arch>/cpu/<arch>/u-boot.lds 中的 MEMORY 区域定义。

新手提示：编译报错时，先看第一条错误信息，不要被后面几十条连带错误吓到。很多“未定义符号”都是同一个根因（比如漏选一个驱动）引发的连锁反应，修好根因，后面的错误会一起消失。

8.2 烧录阶段报错

现象一：dd 写入后板子无反应

可能原因	排查方向
写入偏移（seek）错误	对照芯片手册确认镜像偏移，常见为 8KB / 64KB / 1MB
镜像本身未编译成功	用 file u-boot.bin 确认文件类型，检查大小是否合理
启动介质选择错误	确认板子的启动拨码开关 / 熔丝配置指向了正确的介质

排查步骤：

# 1. 确认镜像文件有效
file u-boot.bin
ls -lh u-boot.bin

# 2. 重新核对偏移后重写（以 64KB 为例）
sudo dd if=u-boot.bin of=/dev/sdX bs=1k seek=64 conv=fsync
sync

现象二：TFTP 下载失败或超时

可能原因	排查方向
网络参数未配置	检查 serverip、ipaddr 是否与宿主机在同一网段
宿主机 TFTP 服务未启动	在宿主机执行 systemctl status tftpd-hpa 确认服务状态
防火墙拦截	临时关闭宿主机防火墙测试 sudo ufw disable

排查步骤：先在宿主机用 ping 确认与开发板网络互通，再检查 TFTP 目录权限和文件是否存在：

# 宿主机上确认 TFTP 服务与文件
ls -l /srv/tftp/u-boot.bin
systemctl status tftpd-hpa

8.3 启动阶段报错（重点）

这是移植中最难排查的一类，因为往往没有任何报错信息，只有“黑屏”或“卡住”。核心思路是：先定位卡在哪个阶段，再对症下药。

现象一：串口无任何输出（黑屏）

可能原因	排查方向
复位向量未正确链接	检查 _start 是否被链接到正确地址，用 nm 确认
看门狗未关闭	确认 _start 中是否执行了关看门狗指令
串口引脚复用或时钟未配置	核对 board_early_init_f 中的 PIO/CCU 寄存器
波特率不匹配	确认 CONFIG_BAUDRATE 与终端设置一致

排查步骤（按优先级从易到难）：

# 1. 先确认镜像里的关键符号地址是否合理
arm-linux-gnueabihf-nm u-boot | grep -E "(_start|board_init_f|board_init_r)"

# 2. 用 JTAG 或示波器确认 CPU 是否真的在取指执行
#    检查复位引脚电平、时钟输出是否正常

# 3. 在 _start 最前面加一个 LED 点亮或 GPIO 翻转，确认代码执行到了

实用技巧：黑屏时不要盲目改代码。先在 _start 入口、lowlevel_init、board_init_f 三处各加一个 GPIO 翻转（或串口打印），就能快速判断代码执行到了哪一步。哪一步之后没反应，问题就锁定在哪一步。

现象二：有输出但打印乱码

可能原因	排查方向
波特率不匹配	检查 CONFIG_BAUDRATE 与终端软件设置
时钟源频率计算错误	核对 SoC 手册中 UART 时钟源频率与分频系数
串口电平不匹配	确认板载串口是 TTL 电平，USB 转串口模块是否支持

排查步骤：先尝试用不同波特率（9600 / 57600 / 115200 / 460800）连接，若某个波特率下能正常显示，说明是波特率配置问题；若所有波特率都乱码，则多半是时钟分频计算错误。

现象三：日志卡在 DRAM: 之前

这说明 DDR 初始化失败。代码在 board_init_f 阶段访问内存时出错，触发总线错误或看门狗复位。

可能原因	排查方向
DDR 时序参数错误	重新用厂商 DDR 工具计算 tRCD、tRP、tRAS 等参数
DDR 供电电压异常	用万用表测量 DDR 供电引脚电压
内存颗粒型号不匹配	确认 CONFIG_SYS_SDRAM_BASE 与颗粒实际参数一致

排查步骤：

# 1. 暂时关闭 DDR，让 U-Boot 在片内 SRAM 运行，隔离问题范围
#    在 defconfig 中临时注释掉 DDR 相关配置，仅保留 SRAM 运行

# 2. 用示波器测量 DDR 时钟、DQS 信号质量
#    观察是否有明显的信号反射或振铃

# 3. 对照厂商 DDR 初始化工具，逐项核对寄存器参数

现象四：日志卡在 Net: 之后

这说明网卡驱动或设备树配置有问题。虽然不影响启动，但会导致无法通过网络加载内核。

可能原因	排查方向
设备树网卡节点遗漏	检查 .dts 中 &gmac 节点是否 status = "okay"
PHY 地址错误	核对原理图中 PHY 的 MDIO 地址
电源时序问题	确认 PHY 供电是否在网卡探测前已稳定

排查步骤：在 U-Boot 命令行中手动执行 mdio list 查看 PHY 是否被识别，若识别不到，检查设备树中 phy-handle 指向的节点地址是否与原理图一致。

8.4 运行阶段报错

现象一：命令执行后死机或重启

可能原因	排查方向
访问了未初始化的内存区域	确认命令操作的内存地址在 DDR 有效范围内
环境变量损坏	执行 env default -a 重置环境变量
看门狗超时	检查是否在长耗时操作中未喂狗

排查步骤：

# 1. 重置环境变量，排除损坏可能
env default -a
saveenv

# 2. 用 md 命令小范围读取内存，确认 DDR 读写正常
md 0x80000000 16

# 3. 若执行特定命令才死机，用 JTAG 抓取 PC 指针位置定位

现象二：saveenv 失败或环境变量不生效

可能原因	排查方向
存储介质驱动未启用	确认 CONFIG_ENV_IS_IN_MMC / CONFIG_ENV_IS_IN_SPI_FLASH 等配置
存储分区偏移错误	核对 CONFIG_ENV_OFFSET 与介质实际布局
介质写保护	检查 SD 卡锁开关或 Flash 写保护引脚

排查步骤：先确认环境变量存储介质配置正确，再检查介质是否可写：

# 确认当前环境变量存储位置
printenv

# 手动测试介质写入（以 MMC 为例）
mmc dev 0
mmc write 0x80000000 0x100 0x10

实用技巧：建议把每次遇到的报错和解决方案记录成一份“移植排错笔记”。很多报错在不同板子上是重复出现的，一份好的笔记能让你在下一个项目里少走大量弯路。排查时优先用二分法：在启动链路的中间位置加打印，判断问题在前半段还是后半段，能大幅缩小搜索范围。

⑨ 启动参数优化与自定义命令扩展技巧

为了让系统更符合产品需求，我们常需要对 U-Boot 进行定制化扩展。这一节我们分两条主线展开：一是通过环境变量与配置项优化启动流程，二是通过 U_BOOT_CMD 宏扩展自定义命令，让 U-Boot 承担更多生产测试与维护职能。

9.1 启动参数优化：从“能启动”到“秒级启动”

启动参数优化的核心，是让 U-Boot 在保证功能的前提下，尽可能快地进入内核。主要手段有三类：精简启动命令、控制等待时间、裁剪不必要的初始化。

第一类：精简 bootcmd 启动命令

bootcmd 是 U-Boot 自动启动时执行的命令序列，默认往往包含 mmc dev、fatload、bootm 等多个步骤。我们可以把它合并成一条更紧凑的链路，减少命令解析和介质探测的开销：

# 默认 bootcmd（多步，逐条解析执行）
setenv bootcmd 'mmc dev 0; fatload mmc 0:1 0x80000000 zImage; fatload mmc 0:1 0x83000000 myboard.dtb; bootz 0x80000000 - 0x83000000'

# 优化思路：合并命令、去掉冗余的 dev 切换（若只有一块 MMC 可省略）
setenv bootcmd 'fatload mmc 0:1 0x80000000 zImage; fatload mmc 0:1 0x83000000 myboard.dtb; bootz 0x80000000 - 0x83000000'

新手提示：bootcmd 里的每条命令用 ; 分隔，U-Boot 会逐条解析执行。精简掉不必要的 mmc dev、usb start 等步骤，能明显缩短自动启动耗时。若你的板子只有一块 MMC，mmc dev 0 完全可以省略。

第二类：控制 bootdelay 等待时间

bootdelay 决定了自动启动前的倒计时秒数。开发阶段建议保留 3 秒左右，方便手动中断进入命令行；量产阶段可设为 0，实现“上电即启动”：

# 开发阶段：保留 3 秒，便于中断进入命令行
setenv bootdelay 3

# 量产阶段：设为 0，实现秒级启动
setenv bootdelay 0
saveenv

第三类：裁剪不必要的初始化

在 board_late_init 或 board_init_r 中，可以按产品需求跳过某些外设的初始化。例如，量产产品若不需要网络启动，可在 defconfig 中关闭网卡驱动，既减小镜像体积，又省去 PHY 探测的时间：

# configs/my_board_defconfig（片段）
# 量产裁剪：关闭网卡，减小镜像并加快启动
# CONFIG_CMD_NET is not set
# CONFIG_CMD_PING is not set
# CONFIG_DM_ETH is not set

优化 bootargs 内核启动参数

bootargs 是传递给内核的命令行参数，直接影响内核的启动行为。常见优化包括指定控制台、根文件系统位置、以及关闭不必要的内核特性：

# 基础 bootargs：指定串口控制台与根文件系统
setenv bootargs 'console=ttyS0,115200 root=/dev/mmcblk0p2 rw rootwait'

# 优化：追加 quiet 减少内核日志输出，加快启动
setenv bootargs 'console=ttyS0,115200 root=/dev/mmcblk0p2 rw rootwait quiet'

# 进阶：关闭内核 logo 与部分探测，进一步提速
setenv bootargs 'console=ttyS0,115200 root=/dev/mmcblk0p2 rw rootwait quiet logo.nologo'

实用技巧：rootwait 参数让内核等待根文件系统设备就绪后再挂载，能避免 SD/eMMC 初始化慢导致的“VFS: Cannot open root device”错误。量产时若根文件系统在固定分区，可去掉 rootwait 换取更快的启动速度，但需确保介质初始化足够快。

9.2 自定义命令扩展：让 U-Boot 承担生产测试职能

U-Boot 提供了便捷的 U_BOOT_CMD 宏来添加新命令。在 cmd/ 目录下新建文件，定义命令处理函数，再用宏注册即可。下面我们由浅入深，实现三个实用命令。

第一步：理解 U_BOOT_CMD 宏的结构

U_BOOT_CMD(
    name,       // 命令名，用户在命令行输入
    maxargs,    // 最大参数个数（含命令本身）
    repeatable, // 是否可重复执行（1 可重复，0 不可）
    do_func,    // 命令处理函数指针
    "usage",    // 简短用法说明（help 命令显示）
    "help"      // 详细帮助信息（help name 显示）
);

第二步：实现一个读取板卡序列号的命令

这个命令在生产测试中非常实用，可以快速读取板卡唯一标识：

// cmd/my_serial.c
#include <common.h>
#include <command.h>

static int do_my_serial(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[])
{

    /* 从 EEPROM 或 SoC 唯一 ID 寄存器读取序列号 */
    u32 serial = readl(0x01c23800);   // 示例：SoC 唯一 ID 寄存器地址

    printf("Board serial: %08x\n", serial);
    return 0;
}

U_BOOT_CMD(
    myserial, 1, 1, do_my_serial,
    "Print board serial number",
    "myserial - read and print the board unique serial number\n"
);

第三步：实现一个一键升级固件的命令

这个命令把“下载 → 校验 → 擦除 → 写入”整合成一条命令，极大简化产线升级操作：

// cmd/my_upgrade.c
#include <common.h>
#include <command.h>
#include <net.h>
#include <spi_flash.h>

static int do_my_upgrade(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[])
{

    if (argc < 2) {

        printf("Usage: myupgrade <tftp_filename>\n");
        return CMD_RET_USAGE;
    }

    /* 1. 通过 TFTP 下载固件到内存 */
    if (net_loop(TFTP) < 0) {

        printf("TFTP download failed!\n");
        return CMD_RET_FAILURE;
    }

    /* 2. 校验固件（如 CRC32 或签名校验） */
    /* 3. 擦除 SPI Flash 并写入新固件 */
    printf("Firmware upgrade complete, reboot now...\n");
    reset_cpu(0);   // 升级完成后自动重启
    return 0;
}

U_BOOT_CMD(
    myupgrade, 2, 0, do_my_upgrade,
    "Upgrade firmware via TFTP",
    "myupgrade <filename> - download and flash firmware, then reboot\n"
);

第四步：在 Makefile 中登记新命令

写完命令源文件后，必须在 cmd/Makefile 中登记，否则不会被编译进镜像：

# cmd/Makefile（片段）
obj-y += my_serial.o
obj-y += my_upgrade.o

第五步：编译并验证

# 重新编译，使新命令生效
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j$(nproc)

# 烧录后进入 U-Boot 命令行，验证新命令
U-Boot> help
U-Boot> myserial
Board serial: 1234abcd
U-Boot> myupgrade u-boot.bin

新手提示：自定义命令的 maxargs 一定要算准。maxargs 是“命令名 + 参数”的总数，例如 myupgrade u-boot.bin 有两个参数，maxargs 就应设为 2。设小了会导致带参调用被拒绝，设大了则浪费一点内存。另外，命令处理函数的返回值用 CMD_RET_SUCCESS（0）表示成功、CMD_RET_FAILURE（1）表示失败、CMD_RET_USAGE（-1）表示用法错误，U-Boot 会根据返回值决定是否打印 usage 信息。

9.3 启动参数与自定义命令的配合实战

把启动参数优化和自定义命令结合起来，可以构建一套完整的产线测试与量产启动方案：

# 产线测试模式：进入命令行，执行自定义测试命令
setenv bootdelay 3
setenv bootcmd ''

# 量产模式：秒级启动，自动加载内核
setenv bootdelay 0
setenv bootcmd 'fatload mmc 0:1 0x80000000 zImage; fatload mmc 0:1 0x83000000 myboard.dtb; bootz 0x80000000 - 0x83000000'
saveenv

通过环境变量在不同模式间切换，配合自定义命令完成序列号读取、固件升级等操作，U-Boot 就从单纯的引导器升级为产线测试与维护的得力工具。这种扩展能力，正是 U-Boot 在嵌入式产品中被广泛采用的重要原因之一。

⑩ 系统稳定性加固与故障恢复策略

在产品化阶段，稳定性与可恢复性是衡量引导系统是否合格的关键指标。一个健壮的 U-Boot 不仅要“能启动”，更要在异常情况下“不锁死、能自救、可恢复”。这一节我们分四条主线展开：看门狗机制、冗余备份、环境变量加固，以及恢复脚本与强制刷机方案。

10.1 看门狗机制：防止系统锁死

看门狗（Watchdog Timer, WDT）是嵌入式系统防死机的第一道防线。它的原理很简单：硬件定时器持续倒计时，若在超时前未被“喂狗”（重置计数器），则触发系统复位。这样即使代码陷入死循环或外设挂起，系统也能自动重启，而不是永久锁死。

第一步：在 U-Boot 中启用看门狗

在 defconfig 中开启看门狗驱动，并确保其在 board_init_r 阶段被初始化：

# configs/my_board_defconfig（片段）
CONFIG_WDT=y                    # 启用看门狗框架
CONFIG_WDT_SANDBOX=y            # 按你的 SoC 选择具体驱动，如 CONFIG_WDT_ASPEED 等
CONFIG_CMD_WDT=y                # 启用 wdt 命令行，便于手动测试

第二步：在板级初始化中启动看门狗

在 board_late_init 中启动看门狗，并设置合理的超时时间。注意：超时时间不宜过短，否则在长耗时操作（如 TFTP 下载大镜像）中会误触发复位：

// board/<vendor>/<board_name>/<board_name>.c
#include <wdt.h>

int board_late_init(void)
{

    /* 启动看门狗，超时 30 秒 */
    struct udevice *wdt;
    if (uclass_get_device(UCLASS_WDT, 0, &wdt) == 0) {

        wdt_start(wdt, 30000);   // 30 秒超时
        printf("Watchdog started, timeout=30s\n");
    }
    return 0;
}

第三步：在长耗时操作中喂狗

U-Boot 的 main_loop 本身会周期性喂狗，但如果你在自定义命令中执行了长耗时操作（如大文件下载、批量擦写），必须手动喂狗，否则会被看门狗误杀：

// cmd/my_upgrade.c（片段）
#include <wdt.h>

static int do_my_upgrade(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[])
{

    struct udevice *wdt;
    uclass_get_device(UCLASS_WDT, 0, &wdt);

    /* 长耗时下载循环中周期性喂狗 */
    while (downloading) {

        wdt_reset(wdt);          // 喂狗，防止超时复位
        /* ... 下载逻辑 ... */
    }
    return 0;
}

新手提示：看门狗是一把双刃剑。超时时间设太短，正常的长耗时操作会被误杀；设太长，死机后恢复又太慢。建议开发阶段先关闭看门狗（或设较长超时），量产前再根据实际启动耗时设定一个安全余量（通常为正常耗时的 2~3 倍）。

10.2 冗余备份：A/B 分区双镜像启动

看门狗能解决“死机”，但解决不了“镜像损坏”。如果 U-Boot 镜像本身被写坏（如升级中断、Flash 坏块），系统将彻底无法启动，即“变砖”。为此，业界普遍采用 A/B 双分区冗余方案。

第一步：规划 Flash 分区布局

在 Flash 中划分两个 U-Boot 分区，分别存放主镜像和备份镜像：

Flash 布局（以 16MB SPI Flash 为例）：
0x000000 - 0x000800   U-Boot 主镜像（A 分区，512KB）
0x000800 - 0x001000   U-Boot 备份镜像（B 分区，512KB）
0x001000 - 0x002000   环境变量区（含 CRC 校验）
0x002000 - 0x100000   内核与根文件系统

第二步：实现启动失败计数与自动切换

通过环境变量记录连续启动失败次数，超过阈值则切换备份分区：

# 在 U-Boot 命令行中初始化失败计数变量
setenv boot_fail_count 0
setenv boot_attempts 3        # 允许的最大连续失败次数
saveenv

第三步：编写带冗余切换的 bootcmd

在 bootcmd 中嵌入失败检测与切换逻辑：

# 带 A/B 切换的 bootcmd
setenv bootcmd '
    if test ${boot_fail_count} -ge ${boot_attempts}; then
        echo "Main image failed too many times, switching to backup...";
        sf probe;
        sf read 0x80000000 0x800 0x80000;   # 从备份分区读取 U-Boot
        go 0x80000000;                       # 跳转执行备份镜像
    else
        echo "Booting main image...";
        sf probe;
        sf read 0x80000000 0x0 0x80000;      # 从主分区读取 U-Boot
        go 0x80000000;
    fi
'
saveenv

第四步：在自定义命令中维护失败计数

当主镜像启动失败时（如内核加载失败），在自定义命令中递增计数；成功启动后清零：

// cmd/my_boot.c（片段）
static int do_my_boot(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[])
{

    /* 尝试加载内核 */
    if (boot_kernel() < 0) {

        /* 启动失败，递增计数 */
        char buf[16];
        ulong count = env_get_ulong("boot_fail_count", 10, 0);
        count++;
        sprintf(buf, "%lu", count);
        env_set("boot_fail_count", buf);
        saveenv();
        printf("Boot failed, count=%lu\n", count);
        return CMD_RET_FAILURE;
    }
    /* 启动成功，清零计数 */
    env_set("boot_fail_count", "0");
    saveenv();
    return 0;
}

新手提示：A/B 切换的关键是“失败计数”的持久化。计数必须保存在环境变量中并 saveenv，否则断电后计数丢失，冗余机制形同虚设。另外，go 命令跳转到备份镜像前，务必确认备份分区确实存在有效镜像，否则会跳转到空地址导致死机。

10.3 环境变量加固：CRC 校验与自动恢复

环境变量（Environment）存储了 bootcmd、bootargs 等关键配置，一旦损坏，系统可能无法正常启动。因此，环境变量的可靠性至关重要。

第一步：启用环境变量 CRC 校验

U-Boot 默认在环境变量区末尾写入 CRC32 校验值，启动时自动校验。确保 defconfig 中相关配置已开启：

# configs/my_board_defconfig（片段）
CONFIG_ENV_IS_IN_SPI_FLASH=y   # 环境变量存储在 SPI Flash
CONFIG_ENV_OFFSET=0x1000       # 环境变量区偏移，与 Flash 布局一致
CONFIG_ENV_SIZE=0x2000         # 环境变量区大小
CONFIG_ENV_OVERWRITE=y         # 允许覆盖，便于恢复

第二步：配置环境变量损坏时的自动恢复

当 CRC 校验失败时，U-Boot 会自动加载默认环境变量。我们可以进一步配置，让系统在检测到损坏时主动重置并保存默认值：

# 在 U-Boot 命令行中手动测试环境变量恢复
env default -a        # 重置为默认环境变量
saveenv               # 保存，覆盖损坏的环境变量区

第三步：在启动脚本中自动检测与恢复

在 bootcmd 开头加入环境变量健康检查，损坏时自动重置：

setenv bootcmd '
    if env verify; then
        echo "Environment OK";
    else
        echo "Environment corrupted, resetting to defaults...";
        env default -a;
        saveenv;
    fi;
    ...后续启动逻辑...
'
saveenv

新手提示：env verify 命令会检查环境变量的 CRC 校验值，返回非零表示损坏。把它放在 bootcmd 最前面，能在每次启动时自动体检，避免带着损坏的环境变量一路跑到内核。

10.4 恢复脚本与强制刷机：售后维护的最后防线

即使有了看门狗和冗余备份，仍可能遇到“双镜像都损坏”的极端情况。此时，一个可靠的强制刷机通道就是最后的救命稻草。

第一步：设计强制刷机触发机制

常见的触发方式有两种：按键触发和串口触发。按键触发适合有物理按键的产品，串口触发适合开发调试阶段：

# 按键触发：在 board_late_init 中检测按键，进入刷机模式
# 串口触发：在 main_loop 中检测特定字符，进入刷机模式

第二步：实现 USB / 网络强制刷机

在 U-Boot 命令行中，通过 USB 或 TFTP 强制刷写备份分区：

# 网络强制刷机：从 TFTP 下载备份镜像并写入 B 分区
setenv serverip 192.168.1.100
setenv ipaddr 192.168.1.50
tftp 0x80000000 u-boot-backup.bin
sf probe
sf erase 0x800 0x80000          # 擦除备份分区
sf write 0x80000000 0x800 0x80000  # 写入备份分区

# USB 强制刷机：从 U 盘读取镜像写入主分区
usb start
fatload usb 0:1 0x80000000 u-boot.bin
sf probe
sf erase 0x0 0x80000            # 擦除主分区
sf write 0x80000000 0x0 0x80000 # 写入主分区

第三步：编写一键恢复脚本

把上述刷机流程封装成一条自定义命令，售后人员只需执行一条命令即可完成恢复：

// cmd/my_recover.c（片段）
static int do_my_recover(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[])
{

    printf("Entering recovery mode...\n");

    /* 1. 尝试从 USB 读取恢复镜像 */
    if (run_command("usb start", 0) == 0 &&
        run_command("fatload usb 0:1 0x80000000 u-boot.bin", 0) == 0) {

        printf("Recovery image found on USB, flashing...\n");
        run_command("sf probe", 0);
        run_command("sf erase 0x0 0x80000", 0);
        run_command("sf write 0x80000000 0x0 0x80000", 0);
        printf("Recovery complete, rebooting...\n");
        reset_cpu(0);
        return 0;
    }

    /* 2. 若 USB 失败，尝试 TFTP */
    printf("USB recovery failed, trying TFTP...\n");
    if (run_command("tftp 0x80000000 u-boot.bin", 0) == 0) {

        printf("Recovery image found on TFTP, flashing...\n");
        run_command("sf probe", 0);
        run_command("sf erase 0x0 0x80000", 0);
        run_command("sf write 0x80000000 0x0 0x80000", 0);
        printf("Recovery complete, rebooting...\n");
        reset_cpu(0);
        return 0;
    }

    printf("Recovery failed: no valid image source found!\n");
    return CMD_RET_FAILURE;
}

U_BOOT_CMD(
    myrecover, 1, 0, do_my_recover,
    "Enter recovery mode and restore firmware",
    "myrecover - try USB then TFTP to restore firmware\n"
);

新手提示：强制刷机是“最后防线”，务必保证其逻辑最简单、最可靠。建议把恢复镜像的校验（CRC 或签名）也加进去，避免刷入损坏的镜像导致二次变砖。同时，恢复命令应尽量少依赖外部条件（如网络），USB 优先、网络兜底是较稳妥的顺序。

10.5 稳定性加固清单与验证

最后，把本节内容整理成一份可对照的检查清单，方便你在量产前逐项验证：

加固项	关键配置 / 命令	验证方法
看门狗	CONFIG_WDT、wdt_start	人为制造死循环，确认系统自动复位
A/B 冗余	Flash 双分区、boot_fail_count	故意写坏主分区，确认自动切换备份
环境变量 CRC	CONFIG_ENV_*、env verify	手动破坏环境变量区，确认自动恢复默认值
强制刷机	myrecover 命令	拔掉正常镜像，确认 USB/TFTP 能恢复

实用技巧：量产前的稳定性测试建议做“破坏性演练”：分别模拟镜像损坏、环境变量损坏、启动死循环三种故障，验证系统能否按预期恢复。只有把故障场景都演练一遍，才能真正放心地把产品交付给用户。

通过对启动流程的精细化控制、异常情况的预判处理以及冗余设计的引入，我们可以构建出一个既灵活又坚固的引导系统，为上层操作系统的稳定运行奠定坚实基础。嵌入式开发的魅力正是在于这种对底层细节的掌控，每一次成功的点亮，都是对硬件与软件协同工作的完美诠释。

⑪ 总结与参考资料

11.1 全文要点总结

回顾整篇文章，U-Boot 移植是一项系统工程，涉及源码获取、工程结构理解、启动流程剖析、板级适配、编译烧录、排错优化与稳定性加固等多个环节。下面用 8 条要点帮你快速回顾关键步骤与核心注意事项：

1. 选型与源码获取：绝大多数 Linux 嵌入式产品首选 U-Boot；源码优先从 denx.de 官方仓库或芯片厂商 BSP 分支获取，并切换到稳定 tag（如 v2024.04），不要直接使用 master 开发主线。
2. 理清工程结构：移植的核心区域在 board/（板级目录）、configs/（defconfig 配置）、arch/（架构相关代码）与 include/configs/（板级头文件），遇到不熟悉的配置先查 doc/ 或 grep 定位。
3. 吃透启动链路：从复位向量 _start → lowlevel_init → crt0 重定位 → board_init_f → board_init_r → main_loop，每一步都有明确的职责；排查启动问题时先在串口日志定位当前阶段，再对照速查表去对应文件找代码。
4. 内存重定位是重中之重：重定位前代码必须位置无关（PIC），核心是「先整体搬移、再逐个修正符号」；遇到“跳转后跑飞”优先检查 .rel.dyn 重定位表是否在链接脚本中。
5. 移植四步走：创建板级目录（Kconfig/MAINTAINERS 注册）→ 编写 defconfig（CONFIG_SYS_TEXT_BASE、串口、启动介质等）→ 适配底层初始化（board_early_init_f/board_init/board_late_init 钩子）→ 调整设备树（.dts 描述硬件拓扑）。
6. 排错用二分法：编译报错先看第一条根因；黑屏时在 _start、lowlevel_init、board_init_f 三处加 GPIO 翻转或串口打印，快速定位卡点；CONFIG_SYS_TEXT_BASE 与波特率是最常见的“无反应/乱码”元凶。
7. 启动优化与扩展：通过精简 bootcmd、控制 bootdelay、裁剪外设与优化 bootargs 实现秒级启动；用 U_BOOT_CMD 宏扩展自定义命令，让 U-Boot 承担序列号读取、固件升级等产线测试职能。
8. 稳定性加固：看门狗防死机、A/B 双分区防镜像损坏、环境变量 CRC 校验防配置丢失、强制刷机命令做最后防线；量产前务必做“破坏性演练”，模拟镜像损坏、环境变量损坏、启动死循环三类故障。

11.2 权威参考资料

下面列出 8 条权威参考资料，覆盖官方文档、社区 Wiki、芯片厂商 BSP 与经典书籍，按适用场景给出简要说明：

参考资料	适用场景
U-Boot 官方文档（doc/ 目录，随源码分发）	最权威的一手资料，涵盖配置系统、命令框架、驱动模型（DM）等核心机制的官方说明，适合移植与扩展时查阅
denx.de Wiki（https://www.denx.de/wiki/U-Boot）	U-Boot 社区官方 Wiki，汇集了移植指南、FAQ、邮件列表归档与各类 HOWTO，适合新手入门与疑难问题检索
U-Boot 邮件列表（u-boot@lists.denx.de）	开发者讨论与补丁提交的主阵地，遇到社区维护的通用问题可在此搜索历史讨论，往往能找到官方维护者的权威解答
芯片厂商 BSP 文档（如 NXP、Rockwell、Allwinner 的 SDK 手册）	针对特定 SoC 的板级移植最直接参考，包含 DDR 时序、引脚复用、时钟树等底层细节，是适配新板子的必备资料
芯片厂商参考板原理图与数据手册	核对引脚复用、DDR 供电、PHY 地址等硬件细节时使用，是编写 board_early_init_f 与设备树节点的依据
《Mastering Embedded Linux Programming》（Chris Simmonds 著）	系统讲解嵌入式 Linux 与 Bootloader 的经典书籍，适合建立整体知识框架，理解 U-Boot 在系统启动链路中的位置
《U-Boot 移植实战》类技术博客与社区文章	面向具体板型的实战经验分享，能提供参考板选择、常见报错等一手踩坑记录，适合作为官方文档之外的补充
Linux 内核设备树绑定文档（Documentation/devicetree/bindings/）	编写与校验 .dts 设备树节点时使用，确保节点属性与内核驱动期望一致，避免“设备树能编译但驱动不识别”的问题

实用技巧：参考资料的使用顺序建议是「官方文档 → 厂商 BSP → 社区经验」。遇到问题时先查一手资料确认机制，再结合厂商文档核对硬件细节，最后用社区经验验证可行性，能最大程度避免被过时或错误的二手信息误导。

至此，从 Bootloader 选型、U-Boot 源码解析、启动流程剖析、板级移植、编译烧录、排错优化到稳定性加固，我们已经走完了 U-Boot 移植的全流程。希望这份实战指南能帮你少走弯路，顺利点亮自己的开发板。嵌入式开发的乐趣，正在于亲手掌控从复位向量到内核启动的每一个细节。
