摘要
声发射检测设备是声发射检测技术中的核心组成部分，主要用于采集、记录和分析材料或结构在受载过程中产生的声发射信号。根据应用方式和系统功能不同，声发射设备通常可以分为便携式声发射检测仪、在线声发射监测系统和科研型声发射采集分析系统。三类设备在通道数量、采样率、数据采集方式、同步能力、波形记录及软件分析等方面各有特点。本文从设备分类、技术参数、典型应用和选型方法等方面，对不同类型的声发射检测设备进行详细介绍。
关键词： 声发射检测设备、声发射检测仪、声发射监测系统、声发射采集系统、声发射仪器、声发射检测
一、声发射检测设备是什么？
声发射检测是一种利用材料或结构自身产生的弹性波进行状态分析的无损检测方法。
当金属、混凝土、复合材料等结构受到外部载荷、压力、摩擦或其他作用时，内部可能发生裂纹萌生、裂纹扩展、塑性变形、断丝、泄漏等变化。这些变化可能伴随瞬态弹性波的产生，并通过材料传播到结构表面。
声发射检测设备的作用，就是将这些微弱的弹性波转换成可以记录和分析的数字信号。
一个典型的声发射检测过程可以表示为：
结构变化 → 产生声发射信号 → 传感器接收 → 前端调理 → 数据采集 → 软件分析 → 状态判断
因此，声发射检测设备并不只是单一的“检测仪器”，而通常包括传感器、前置放大器、采集硬件、数据传输模块和分析软件等部分。
二、声发射检测设备有哪些类型？
按照实际应用场景和系统形态，目前常见的声发射检测设备可以大致分为三类：
1. 便携式声发射检测仪
主要用于现场检测、工程检测和移动测试。
2. 在线声发射监测系统
主要用于大型设备、结构或设施的长期连续监测。
3. 科研型声发射采集分析系统
主要应用于高校、科研院所、实验室以及材料和结构试验。
三类设备的核心检测原理基本相同，但在硬件性能、系统规模、数据处理方式和使用场景方面存在明显区别。
三、便携式声发射检测仪
便携式声发射检测仪的主要特点是部署方便、移动性强、适合现场检测。
在工程检测中，检测人员通常需要将设备带到不同的检测现场，因此设备体积、操作方式、供电方式和现场适应能力都比较重要。
典型系统包括：
声发射传感器 + 前置放大器 + 声发射采集主机 + 分析软件
部分设备还可以集成显示、存储和数据处理功能。
便携式设备适合哪些场景？
压力容器检测
在压力试验过程中，通过多个传感器采集结构产生的声发射信号，并结合信号参数和定位结果判断异常区域。

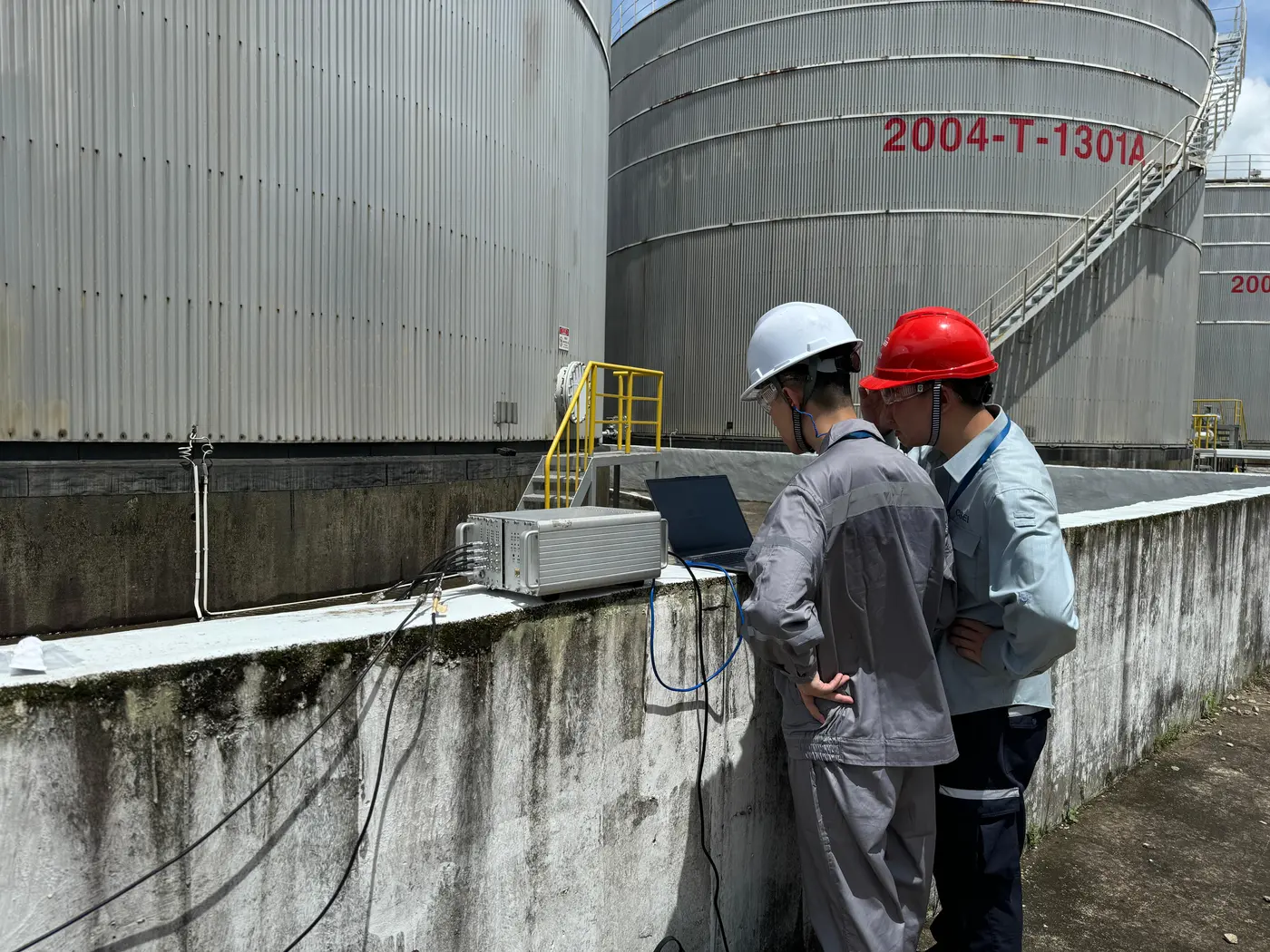

储罐检测
可根据检测对象布置多个传感器，对储罐在加载或运行过程中产生的声发射活动进行分析。
桥梁与钢结构检测
对于钢结构、预应力结构等对象，可以利用声发射技术辅助分析裂纹活动、断丝等结构异常。
材料实验
在拉伸、压缩、弯曲和疲劳等试验中，可以同步记录材料产生的声发射信号。
对于现场检测而言，便携式设备的重点通常不是追求最高的采样率，而是设备可靠性、操作便利性、通道数量和现场数据分析能力之间的平衡。

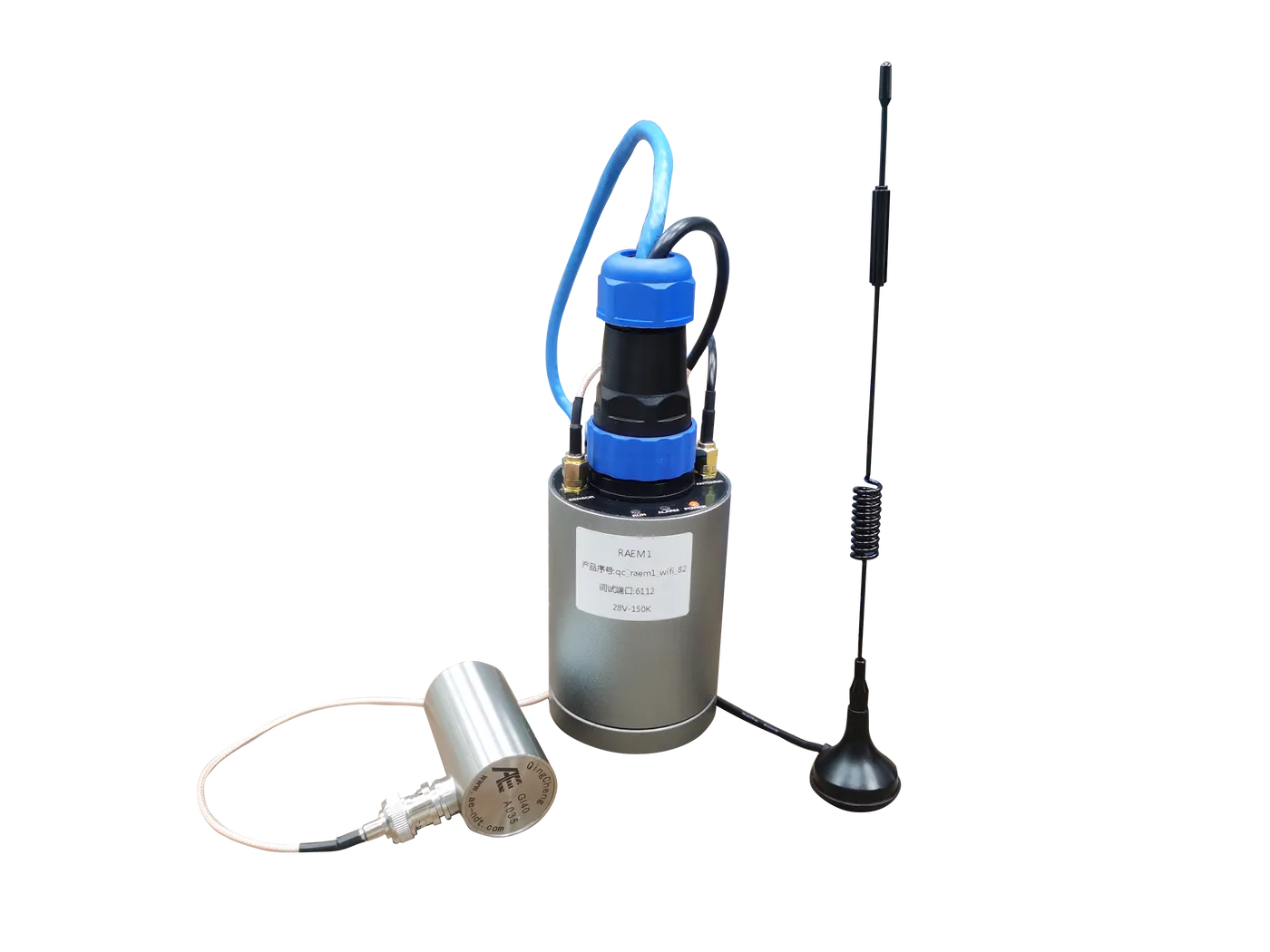

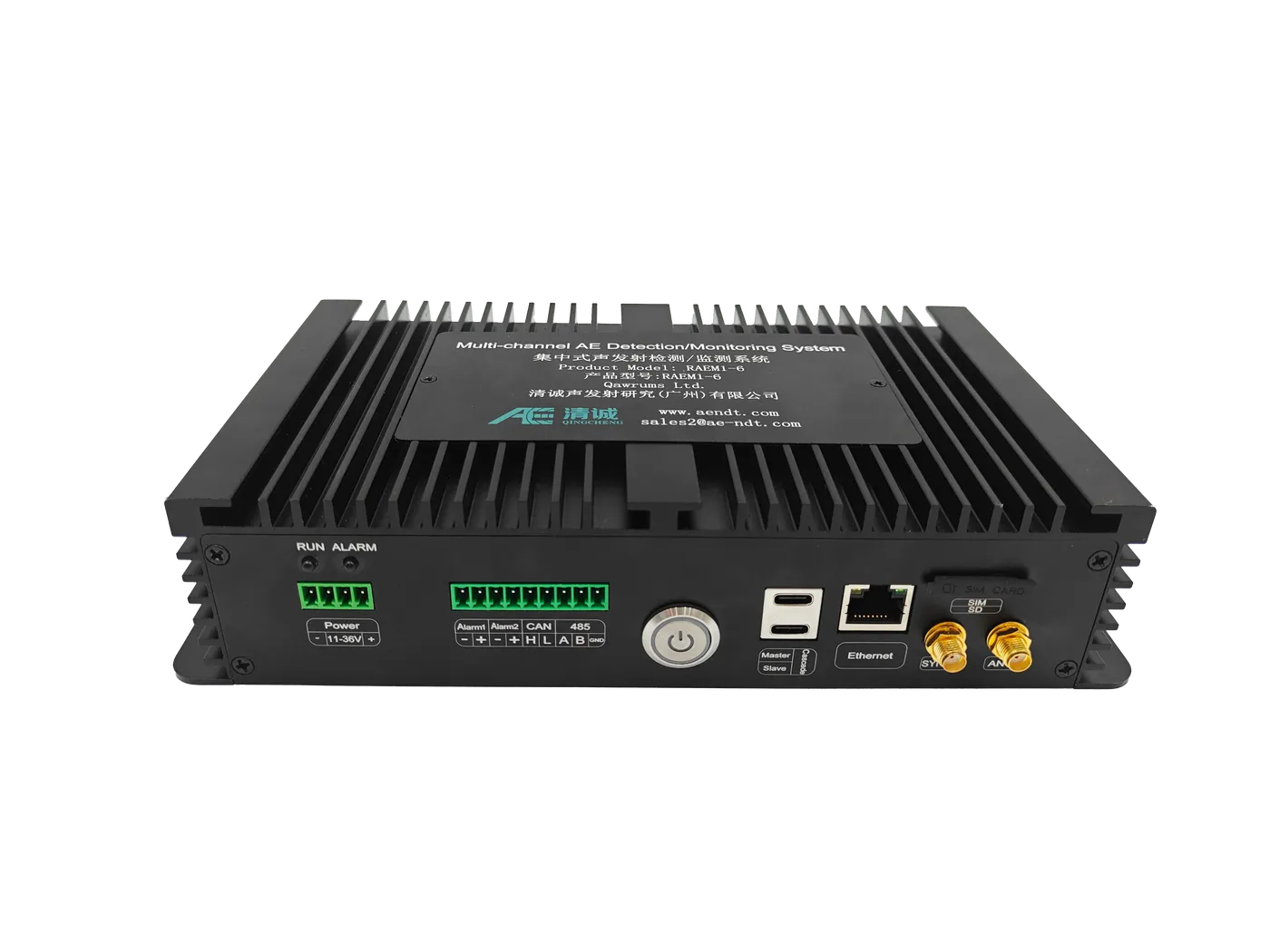

四、在线声发射监测系统
与便携式检测仪相比，在线声发射监测系统更加注重连续运行和自动化监测。

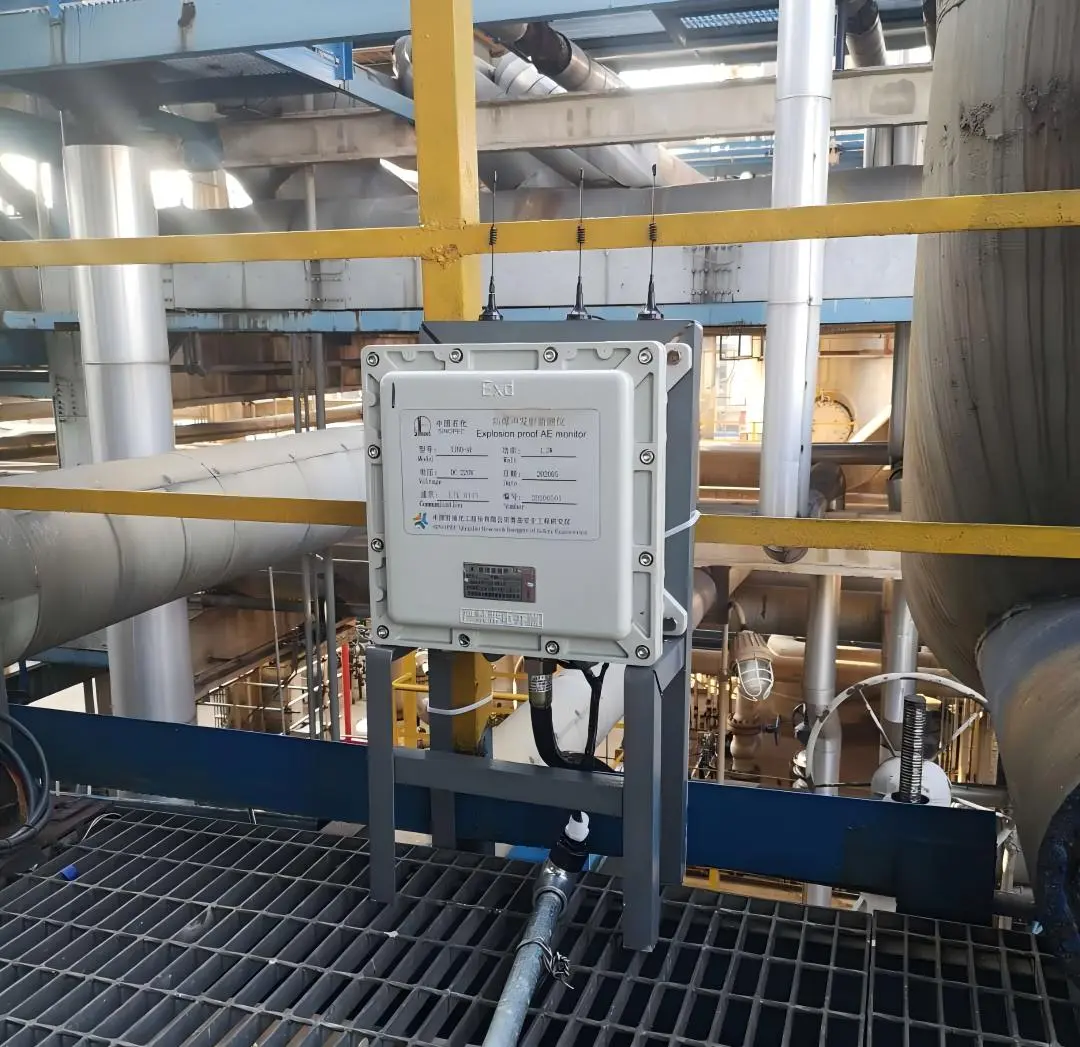

这类系统通常固定安装在被监测设备或结构附近，通过传感器长期采集声发射信号。
典型系统架构可以表示为：
声发射传感器 → 采集设备 → 数据传输 → 分析软件/监测平台 → 报警与状态判断
当监测对象产生异常声发射活动时，系统可以根据预先设置的阈值、特征参数或分析模型进行判断，并生成相应的报警信息。
在线系统常见应用
储罐底板腐蚀监测
管道泄漏监测
阀门内漏监测
压力容器状态监测
桥梁结构健康监测
风电叶片状态监测
大型设备运行状态监测
在线监测系统通常需要长时间工作，因此相比单次检测，更需要关注：
稳定性、数据完整性、远程通信、异常报警、长期存储和系统扩展能力。
对于监测点数量较多的项目，还需要考虑系统是否支持多设备级联和通道扩展。

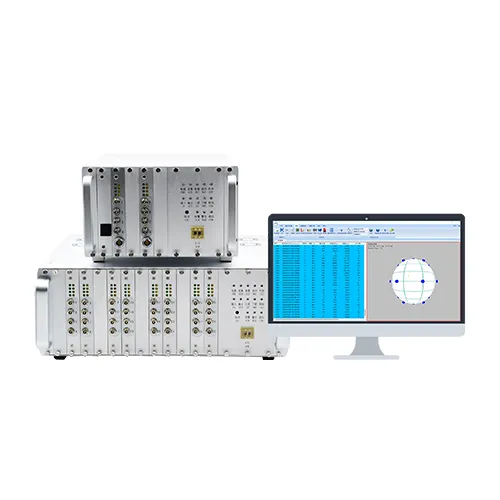

五、科研型声发射采集分析系统
科研型声发射系统主要面向高校、科研院所和实验室。
这类应用与工程现场检测存在一定区别。
工程检测通常更加关注“有没有异常”和“异常在哪里”，而科研实验还需要进一步研究：
声发射信号产生机制
裂纹萌生与扩展过程
不同材料的信号特征
声发射波形变化
不同载荷条件下的信号差异
信号特征与材料损伤之间的关系
因此，科研型设备通常更加关注原始数据采集能力。
科研型设备常见技术指标
采样率
采样率决定单位时间内对信号进行采样的次数。
对于需要研究高速瞬态信号的实验，高采样率可以获得更加丰富的时间域信息。
不过，在实际选型时不能只看设备标称的最高采样率，还需要关注多通道同时工作时的实际采集能力。
ADC分辨率
常见的ADC分辨率包括12位、14位和16位等。
在输入范围和其他条件相近的情况下，更高的分辨率意味着更细的数字量化能力。
对于需要进行精细波形分析的科研实验，ADC分辨率是一个重要指标。
通道数量
通道数量决定系统可以同时连接多少个传感器。
简单材料试验可能只需要几个通道，而大型结构实验可能需要几十甚至更多通道。
需要注意的是：
通道数量越多，并不意味着系统性能一定越高。
还需要结合每个通道的采样率、分辨率、同步能力以及持续数据传输能力综合判断。
六、全波形采集与参数采集有什么区别？
这是选择声发射采集系统时经常遇到的问题。
传统声发射检测中，系统可以提取幅度、计数、能量、持续时间、到达时间等参数，用于快速判断声发射活动。
这种方式数据量相对较小，更适合工程检测和长期监测。
而全波形采集则是将声发射事件对应的原始时间序列尽可能完整地记录下来。
两种方式并不存在绝对的优劣。
如果主要目标是：
工程检测、趋势分析和异常报警
参数型数据通常已经能够满足很多应用需求。
如果主要目标是：
材料研究、波形分析、算法研究、信号分类和AI模型训练
则需要重点考虑全波形采集能力。
因此，选择设备时应该根据实际研究目标确定数据采集方式，而不是单纯追求“全波形”。
七、多通道声发射设备为什么需要关注数据传输？
声发射信号具有瞬态、高速和数据量大的特点。
当系统同时增加采样率、通道数量和数据位数后，需要处理的数据量会迅速增加。
例如：
数据量 ≈ 采样率 × 通道数量 × 每个采样点的数据位数
实际系统还需要考虑触发方式、缓存、数据打包、传输协议、存储方式等因素。
因此，一个声发射系统即使标称拥有很高的采样率，如果在多通道连续运行时无法稳定传输和保存数据，其实际应用价值也会受到影响。
这也是为什么选择多通道高速声发射采集设备时，需要关注实际连续采集能力和数据完整性。
八、声发射检测设备如何选择？
选择声发射检测设备时，可以按照以下几个步骤进行。
第一步：确定检测对象
首先明确需要检测的是：
材料试样
压力容器
储罐
管道
阀门
桥梁
风电叶片
其他大型结构
不同检测对象对传感器数量、布点方式和设备通道数量的需求不同。
第二步：确定使用方式
如果主要进行现场巡检，可以优先考虑便携式声发射检测仪。
如果需要长期连续监测，则应该考虑在线声发射监测系统。
如果主要进行材料试验和科研研究，则可以选择科研型采集分析系统。
第三步：确定通道数量
根据传感器数量确定基础通道需求，同时预留一定扩展空间。
例如当前实验需要8个传感器，但未来可能扩展到16个或32个，那么设备的扩展能力就值得重点关注。
第四步：确定采样率
采样率需要根据研究对象和信号特征确定。
不能简单认为：
采样率越高 = 设备越好。
真正需要关注的是，在目标采样率下，设备能否实现：
多通道同步 + 稳定采集 + 数据完整传输。
第五步：确定是否需要全波形
如果需要对原始信号进行深入研究，应优先考虑支持全波形采集的设备。
如果主要用于工程状态判断和长期趋势监测，则可以根据项目需求选择参数采集或者参数与波形相结合的方案。
第六步：关注软件分析能力
硬件只是声发射检测系统的一部分。
实际使用过程中，还需要考虑软件是否支持：
波形显示
参数分析
事件统计
时差定位
区域定位
能量分析
幅度分析
趋势分析
报警设置
数据导出
科研用户还可以进一步关注数据接口和二次开发能力。
九、三类声发射设备怎么区分？

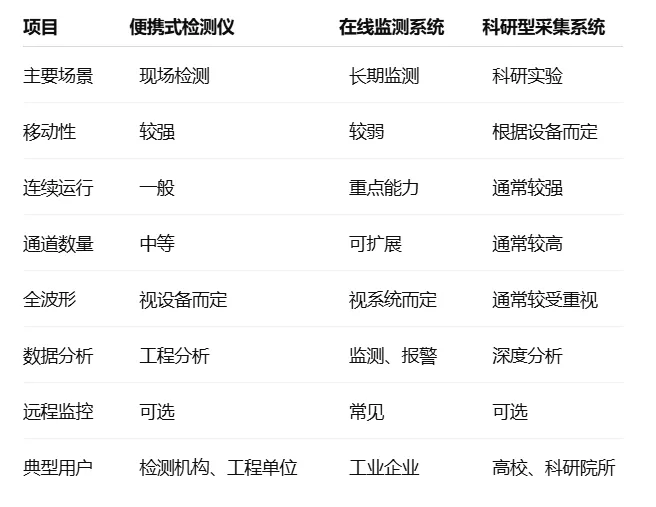

可以用一个简单的表格进行比较：
从表格可以看出，三类设备并不是完全独立的产品。
随着采集、通信和软件技术的发展，一些设备已经同时具备现场检测、在线监测和科研采集等功能。
因此，在实际采购过程中，更应该关注设备的具体技术指标和实际应用能力。
十、国产声发射检测设备怎么选？
随着国产声发射技术的发展，目前国内已经形成了从传感器、前置放大器到采集仪器和在线监测系统的完整产品体系。
选择国产声发射设备时，可以重点关注以下几个方面：
- 核心采集硬件
了解设备的ADC、FPGA、数据缓存以及多通道采集架构。
- 实际采集性能
不要只比较宣传参数，应重点了解多通道同时运行时的实际采样能力。
- 数据完整性
对于科研和长期监测项目，应关注长时间运行过程中是否存在数据丢失。
- 全波形能力
如果项目需要开展波形分析、算法开发或者AI研究，应确认设备是否真正支持全波形数据采集和导出。
- 系统扩展能力
大型项目可能需要增加传感器和采集通道，因此系统的扩展能力也十分重要。
- 软件与硬件匹配
采集硬件和分析软件需要形成完整系统，否则即使硬件参数较高，也可能无法充分发挥设备性能。
十一、结语
声发射检测设备主要可以按照应用方式分为便携式声发射检测仪、在线声发射监测系统和科研型声发射采集分析系统。
便携式设备更加适合现场检测；
在线系统更加适合长期连续监测；
科研型系统则更加注重高速、多通道、高精度和原始数据采集能力。
在实际选型时，不建议只比较设备价格、通道数量或最高采样率，而应该从检测对象、传感器数量、通道数、采样率、ADC分辨率、同步能力、全波形采集、数据传输、软件分析和后续扩展等多个方面综合判断。
对于不同应用场景，只有选择与实际需求相匹配的声发射检测设备，才能在保证检测效果的同时，提高系统的稳定性和数据利用价值。
