前言

本文整理自一次真实的 Windows 环境配置过程，面向已安装 MATLAB / Simulink 与 Python，希望在 Cursor或者其他Agent 里通过 Model Context Protocol (MCP) 让 AI 直接操作 Simulink 模型的读者。

上游开源项目：sohumsuthar/simulink-mcp[1]（许可证：PolyForm Noncommercial 1.0.0，商业用途请自行评估）。

一、你将得到什么

配置完成后，Cursor 中的 AI 可以通过 MCP 调用约 14 个结构化工具，完成例如：

• 加载 / 关闭 / 保存 .slx 模型
• 列举模块、读写参数、添加与删除模块、连线
• 读取与设置求解器与模型配置
• 运行仿真并返回图像或数据

MATLAB 采用懒启动：MCP 握手很快，第一次真正调用工具时才会启动 MATLAB 引擎，冷启动常需 约 15～20 秒，属正常现象。

在配置好这个mcp之后，你不需要在Simulink里面频繁拖拽、设置，只需要用自然语言和ai说你要建一个什么样的模型什么样的回路出来，ai会用最快的速度帮你直接画好。

二、环境与版本：最容易踩坑的一条链

整条链路要同时满足三件事：

1. MATLAB Engine for Python 支持你选的 Python 小版本（由 MATLAB 发行版决定）。
2. 官方 Python 包 mcp（mcp[cli]>=1.2.0） 要求 Python ≥ 3.10。
3. simulink-mcp 依赖上述 mcp，因此 实际跑 MCP 的解释器必须是 3.10+，且与装 Engine 的为同一个。

典型冲突（真实案例）

• 旧版 MATLAB（例如 R2022a）自带的 Engine setup.py 仅声明支持 Python 2.7 / 3.7 / 3.8 / 3.9，在 Python 3.10 上执行 pip install . 会直接报版本不支持。
• 若坚持用 Python 3.9 装 Engine，则 mcp>=1.2.0 无法安装（PyPI 上该包要求 Python ≥ 3.10）。

结论： 要使用当前主线 simulink-mcp，一般需要 较新的 MATLAB（官方 README 多针对 R2024a/R2024b 一类环境测试）+ Python 3.10 或 3.11（具体以 MathWorks 对「MATLAB Engine for Python」的文档为准，并避免使用尚未被 Engine 支持的过新版本，如部分环境下的 Python 3.13）。

三、确认 MATLAB 根目录

已能打开 MATLAB 时，在 命令行执行：

matlabroot

记下输出路径（例如 F:\MATLAB2024）。Engine 源码目录为：

<matlabroot>\extern\engines\python

该目录下应有 setup.py。在资源管理器中打开该路径，便于后续在 PowerShell 里 cd 过去。

四、安装 MATLAB Engine for Python

4.1 选定「唯一」的 Python 解释器

后面 Cursor MCP 的 command、pip install、import matlab.engine 自检，必须指向同一个 python.exe（建议始终使用绝对路径，避免混用 PATH 里多个 python）。

4.2 推荐：在 Engine 目录内执行 setup.py install

在 PowerShell 中（注意：调用带路径的可执行文件时，前面要加 &）：

cd "<matlabroot>\extern\engines\python"
& "C:\Path\To\Python310\python.exe" setup.py install

为何不用简单的 pip install .？

pip 有时会把源码复制到临时目录再构建；在部分环境下会触发 「安装损坏」 等误报。在 extern\engines\python 源码目录下直接 setup.py install，往往更稳定。

4.3 验证 Engine

& "C:\Path\To\Python310\python.exe" -c "import matlab.engine; print('OK')"

应输出 OK。

五、安装 simulink-mcp

5.1 PyPI 包名说明

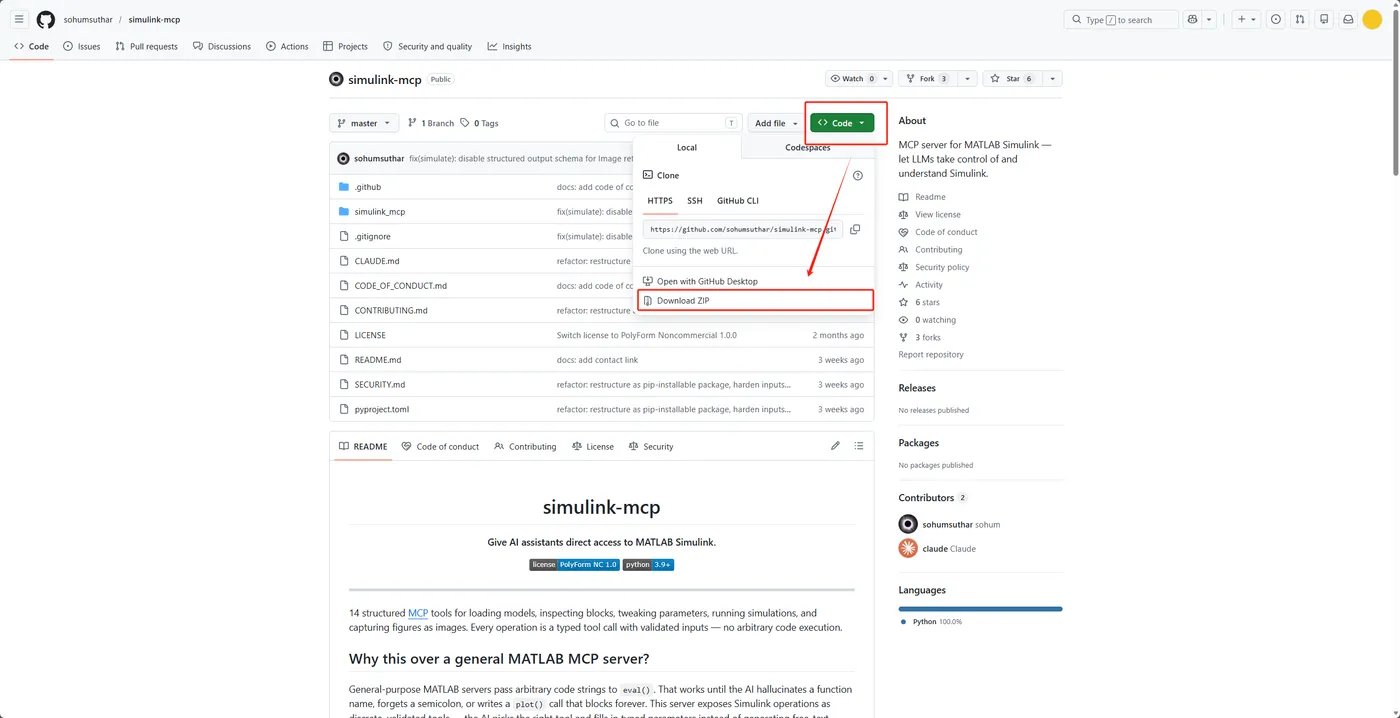

文档或旧笔记里可能出现 pip install simulink-mcp，但 PyPI 上未必存在同名包（或与你期望的仓库不一致）。可靠方式是从 GitHub 克隆后本地安装： 也可以直接到github上面整个压缩包下载下来：https://github.com/sohumsuthar/simulink-mcp[2]

cd C:\Path\To\simulink-mcp

5.2 PowerShell 调用 pip 的语法

& "C:\Path\To\Python310\python.exe" -m pip install .

5.3 依赖构建与 mcp：建议分步安装

先升级构建链并安装 mcp[cli]（需能访问 PyPI；若在国内，可换镜像，但镜像未同步时会出现「找不到包」）：

Remove-Item Env:HTTP_PROXY,Env:HTTPS_PROXY,Env:ALL_PROXY,Env:http_proxy,Env:https_proxy,Env:all_proxy -ErrorAction SilentlyContinue
cd "C:\Path\To\simulink-mcp"
& "C:\Path\To\Python310\python.exe" -m pip install --upgrade pip setuptools wheel hatchling "mcp[cli]>=1.2.0" --index-url https://pypi.org/simple --trusted-host pypi.org --trusted-host files.pythonhosted.org

再安装本项目（--no-build-isolation 可减少子进程重复拉取 hatchling 的失败概率）：

& "C:\Path\To\Python310\python.exe" -m pip install . --no-build-isolation --index-url https://pypi.org/simple --trusted-host pypi.org --trusted-host files.pythonhosted.org

5.4 网络与代理问题（真实踩坑）

若出现 ProxyError('Cannot connect to proxy.', FileNotFoundError(...))：

• 可能与 VPN / 系统代理 / 环境变量 HTTP_PROXY/HTTPS_PROXY 有关；关闭 VPN 后在新开 PowerShell 中重试。
• 清除当前会话代理变量（见上节 Remove-Item Env:...）。
• 检查 netsh winhttp show proxy，必要时 netsh winhttp reset proxy。
• 检查 pip config list 是否配置了无效 proxy。

若出现 SSLError / 清华镜像拉不到 hatchling：可临时改用 官方 PyPI 并配合 --trusted-host（见上节命令）。

5.5 与「全家桶」装在同一 Python 里的提示

若该 Python 里还装有 TensorFlow、Streamlit 等，pip 可能提示 依赖版本冲突。对 simulink-mcp 来说，多数情况下仍能运行；若其它项目异常，建议日后为 MCP 单独建 venv。

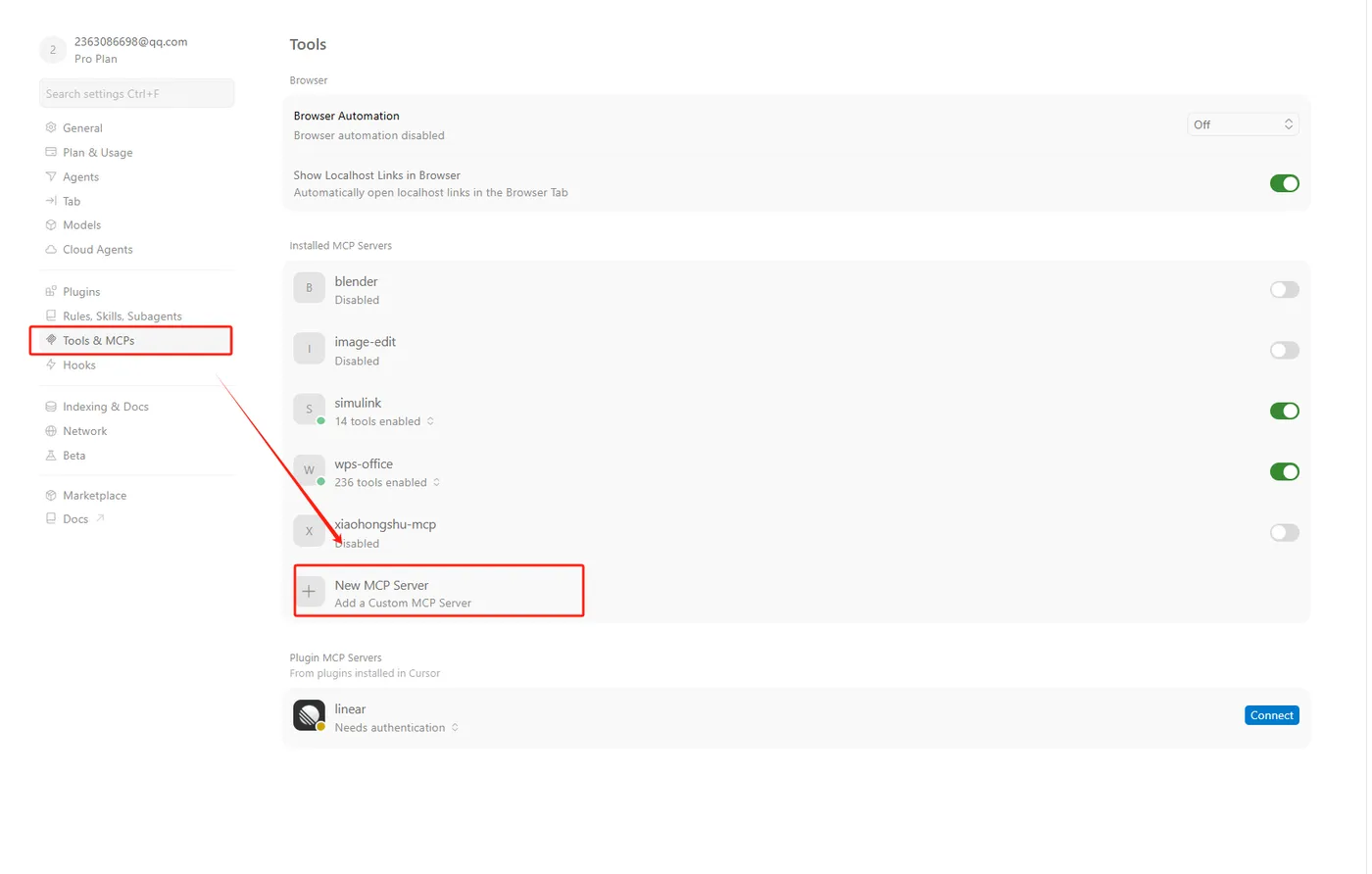

六、在 Cursor 中配置 MCP

6.1 工作目录环境变量

建议设为专门存放 .slx 的文件夹，例如 F:/SimulinkModels（JSON 中可用正斜杠或转义反斜杠）。

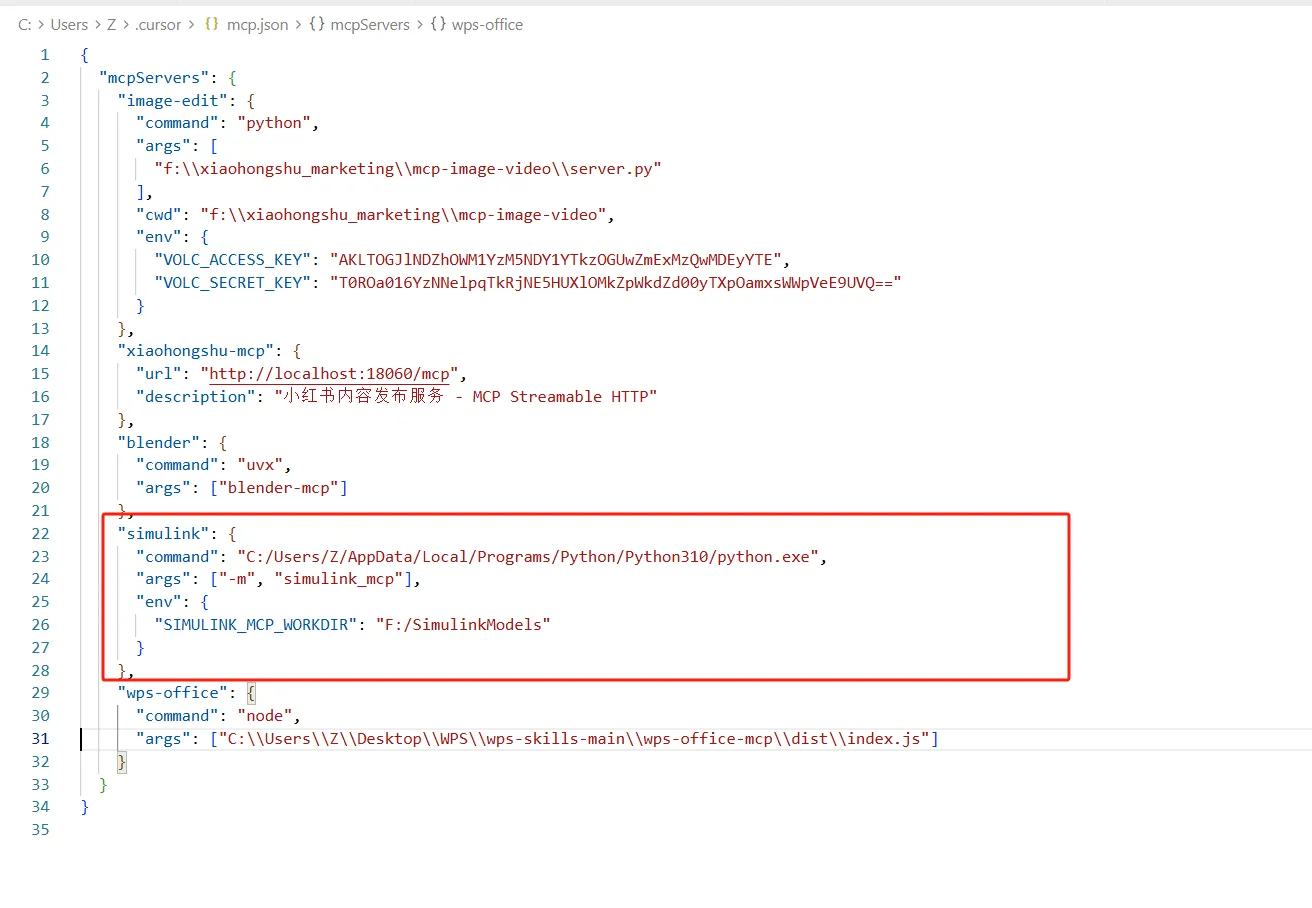

6.2 用户级 mcp.json 示例

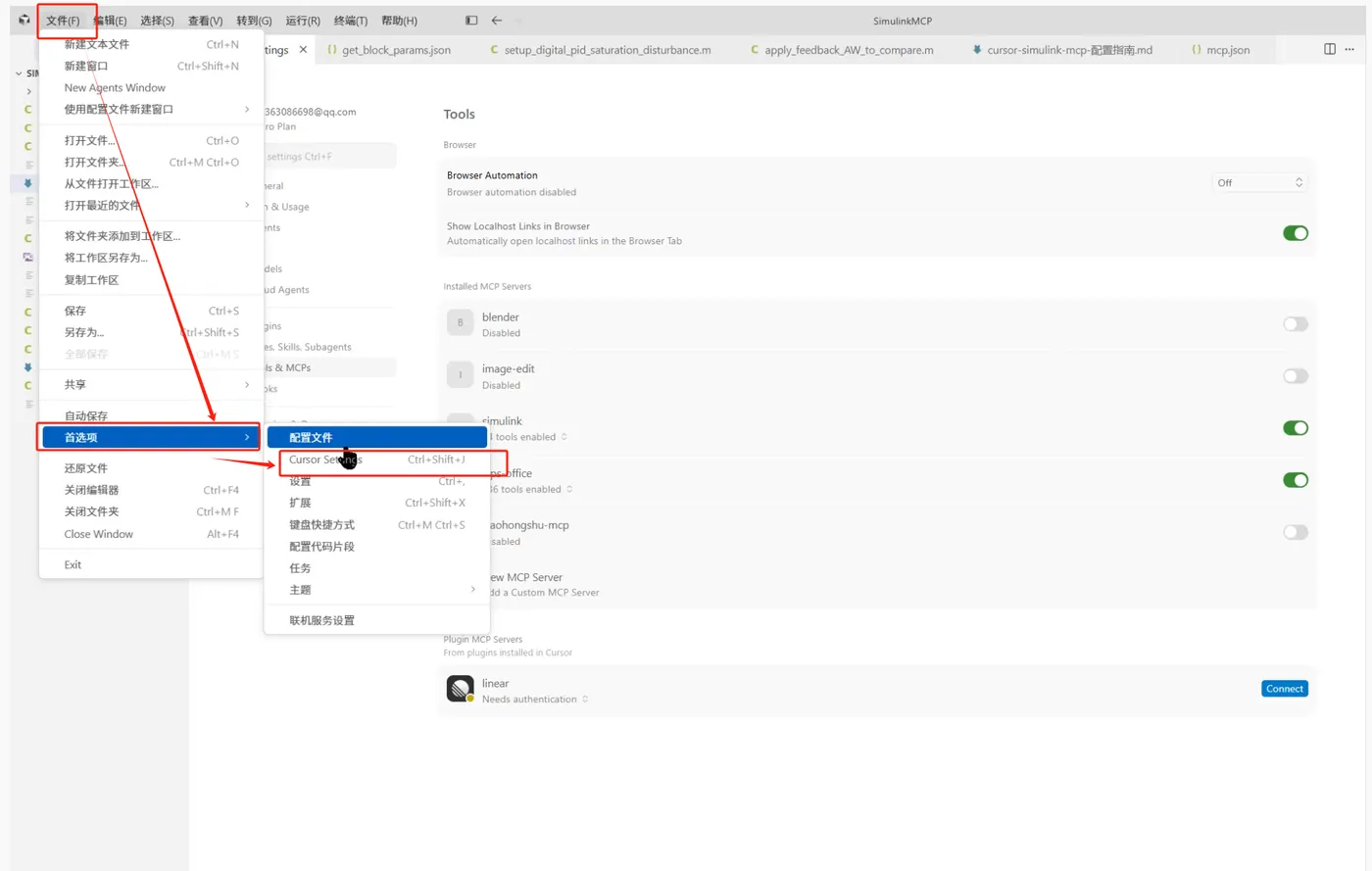

路径一般为：%USERPROFILE%\.cursor\mcp.json。

{
  "mcpServers": {
    "simulink": {
      "command": "C:/Users/你的用户名/AppData/Local/Programs/Python/Python310/python.exe",
      "args": ["-m", "simulink_mcp"],
      "env": {
        "SIMULINK_MCP_WORKDIR": "F:/SimulinkModels"
      }
    }
  }
}

要点：

• command 务必使用 与安装 Engine、simulink-mcp 时相同的 python.exe 绝对路径。
• 每个 MCP 服务器独立进程；只改 simulink 的 command 不会自动改变其它 MCP（例如仍写 python 跑脚本的服务）。

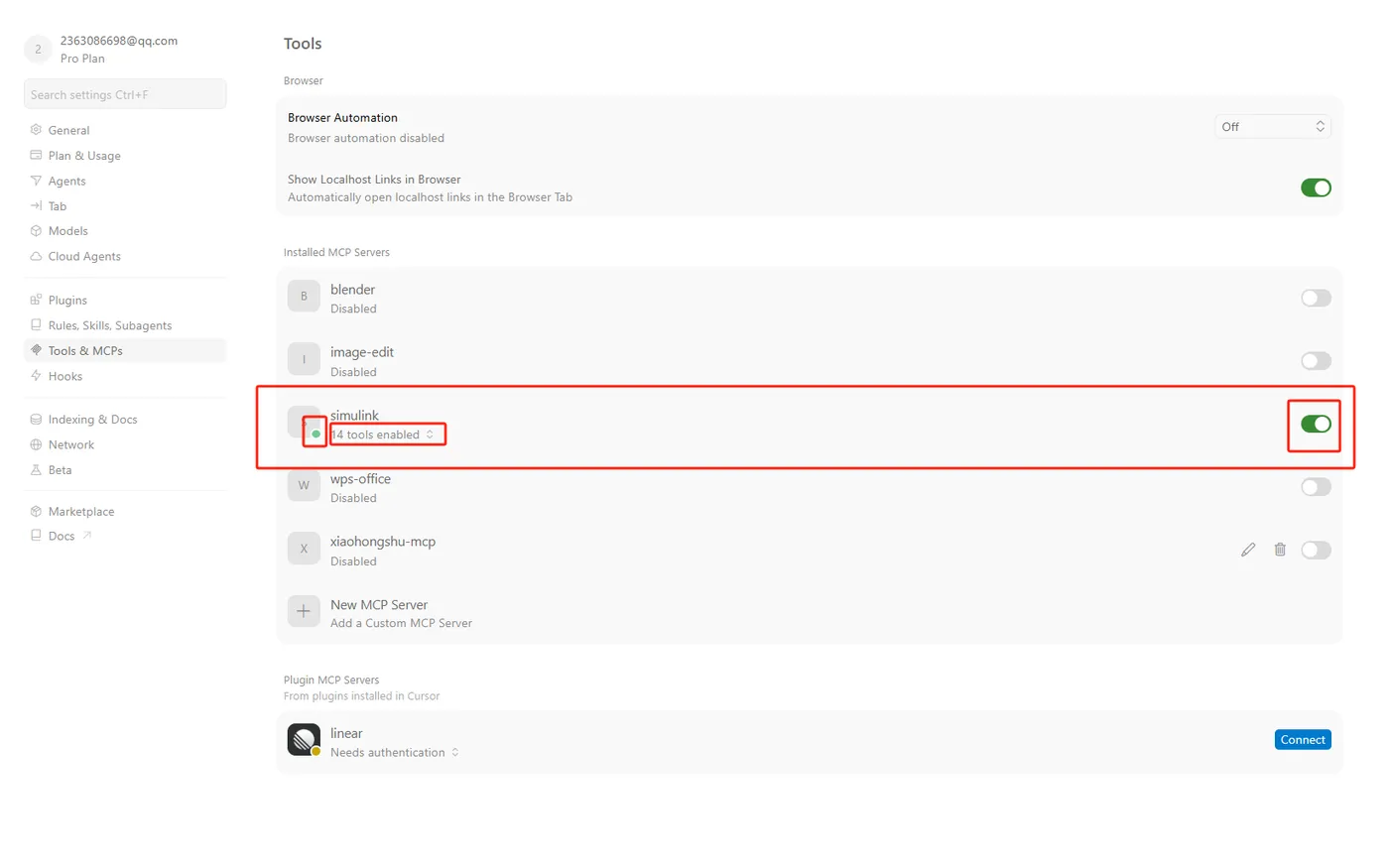

• 修改后 完全重启 Cursor 或重载窗口，再在 Settings → MCP 中确认 simulink 为绿色、工具数量与文档一致（例如 14 tools）。

七、自检清单

八、首次使用与排错提示

• 第一次工具调用再启动 MATLAB，请耐心等待。
• 若 MCP 报错：看 Cursor MCP 日志；任务管理器确认是否有 MATLAB 进程。
• 上游 README 提到：无效 Simulink 操作可能导致会话崩溃，可 重启 MCP。
• 部分版本对 PID 等带 mask 的模块 有初始化要求，需按上游说明设置饱和与初值等参数。

九、测试示例

前置： 确认 Cursor → MCP 里 simulink 已开启；SIMULINK_MCP_WORKDIR 下有 .slx（或下面语句里改成你的绝对路径）。在 Agent 模式 且本对话 已启用 Simulink MCP 工具 的窗口中，将下面三段 整段复制 到输入框发送（可按顺序 ①→②→③ 执行；② 会新建模型，不必先有文件）。

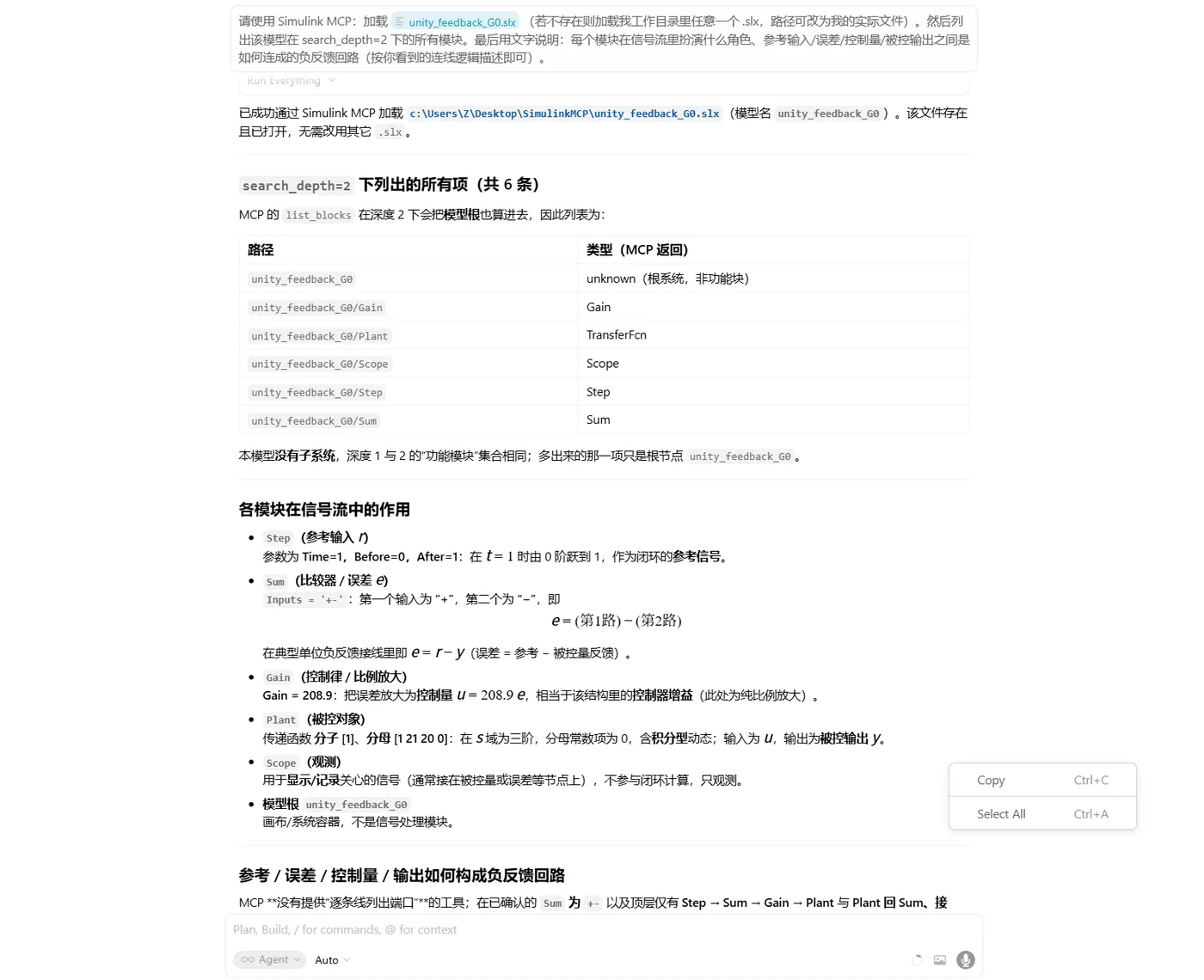

① 看有什么模块，并说明它们的关系

请使用 Simulink MCP：加载 F:/SimulinkModels/1.slx（若不存在则加载我工作目录里任意一个 .slx，路径可改为我的实际文件）。然后列出该模型在 search_depth=2 下的所有模块。最后用文字说明：每个模块在信号流里扮演什么角色、参考输入/误差/控制量/被控输出之间是如何连成的负反馈回路（按你看到的连线逻辑描述即可）。

预期效果： 返回模块路径列表 + 一段 信号流 / 反馈关系 的文字说明。

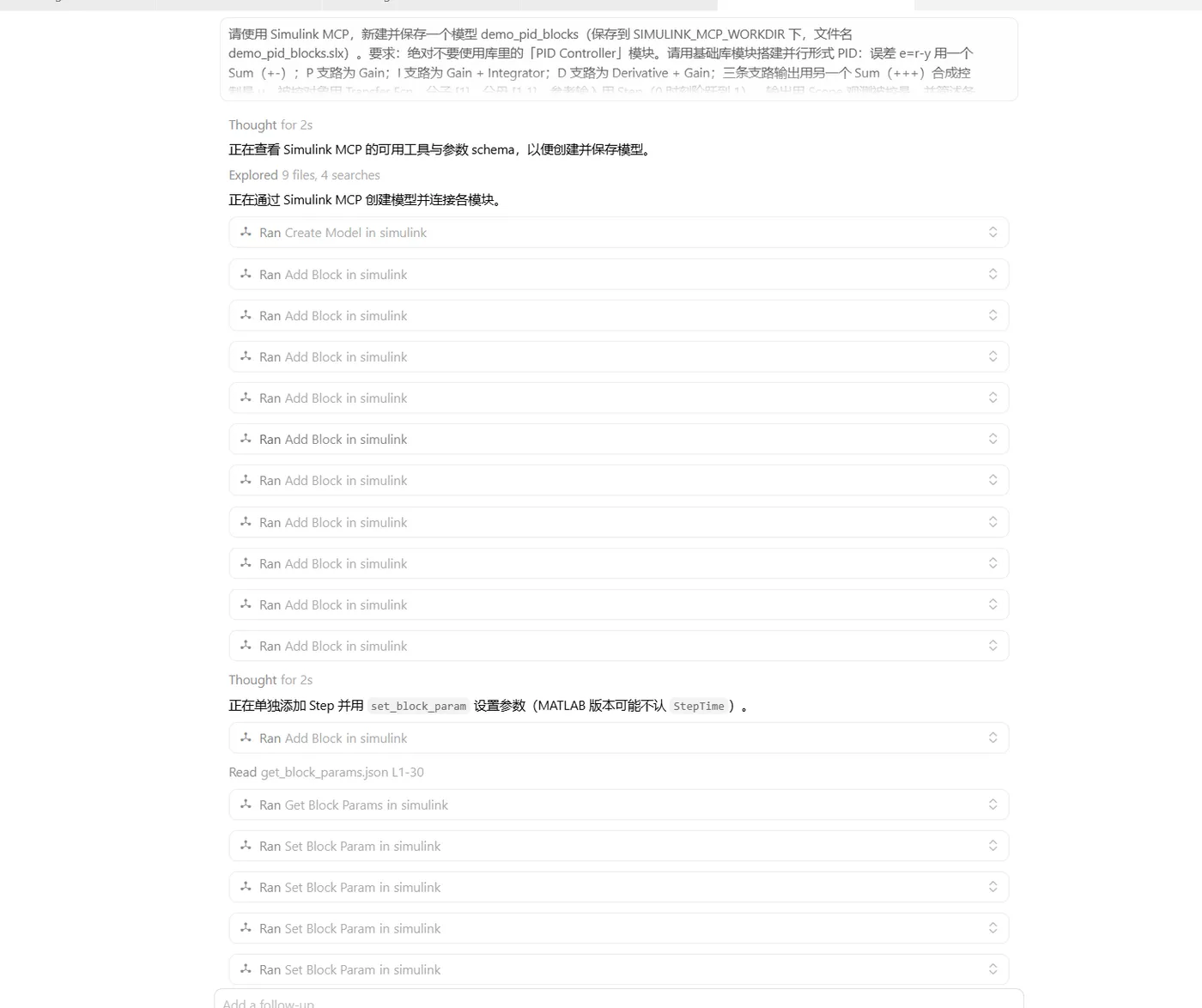

② 用基础模块搭一个 PID 控制器（禁止使用 PID Controller 现成模块）

请使用 Simulink MCP，新建并保存一个模型 demo_pid_blocks（保存到 SIMULINK_MCP_WORKDIR 下，文件名 demo_pid_blocks.slx）。要求：绝对不要使用库里的「PID Controller」模块。请用基础库模块搭建并行形式 PID：误差 e=r-y 用一个 Sum（+-）；P 支路为 Gain；I 支路为 Gain + Integrator；D 支路为 Derivative + Gain；三条支路输出用另一个 Sum（+++）合成控制量 u。被控对象用 Transfer Fcn，分子 [1]、分母 [1 1]。参考输入用 Step（0 时刻阶跃到 1）。输出用 Scope 观测被控量，并简述各模块名与参数。

预期效果： 得到新模型 demo_pid_blocks.slx，结构为 Step → 误差和 → P/I/D 三条支路 → 控制和 → 对象 → 反馈到误差和，全程无 PID Controller 模块。

有时候AI搭出来的这些模块是叠在一起的，没有很好的排版，这个时候可以选中用Simulink自带的排版功能 也可以跟ai说重新排一遍格式，让模型好理解一点

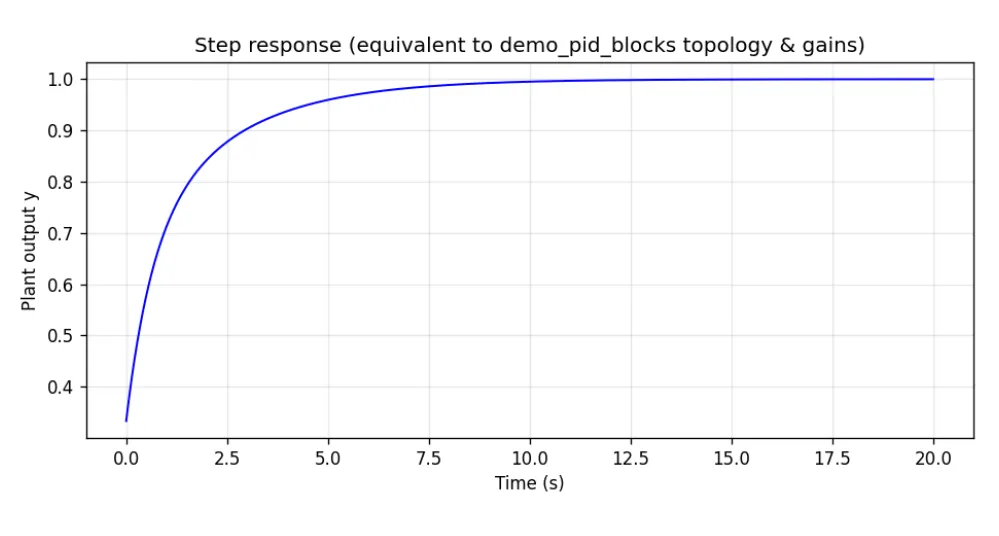

③ 搭一个简单闭环回路并仿真看图

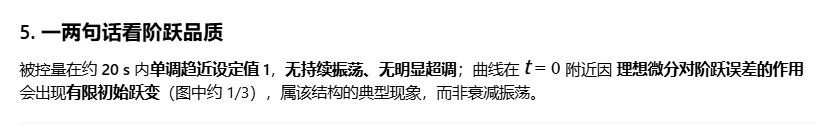

请使用 Simulink MCP：加载刚才的demo_pid_blocks.slx。确认模型里已有单位负反馈（参考、误差、控制器、对象、Scope）。然后调用 simulate：model_name 为 demo_pid_blocks，stop_time 为 20，return_figures 为 true。仿真结束后把返回的曲线图展示出来，并用一两句话描述被控量从阶跃响应看是否收敛、有无明显振荡。

预期效果： 对话中出现 simulate 返回的 PNG 曲线（来自 Scope 等）；若报错「找不到模型」，请先执行 ② 或把路径改成你本机 .slx 的实际位置。

提示： 第一次调用 MCP 工具时 MATLAB 可能 冷启动 15～20 秒；若只有文字没有图，检查模型里是否接了 Scope 且 return_figures 为 true。

十、参考链接

• 仓库：https://github.com/sohumsuthar/simulink-mcp[3]
• MCP 协议：https://modelcontextprotocol.io[4]
• MathWorks 文档：在官网搜索 MATLAB Engine for Python 与当前发行版的 Supported Python Versions
