🔥 内容介绍
一、三相并网逆变器的重要性
三相并网逆变器在现代电力系统中扮演着关键角色，尤其是在可再生能源发电领域，如太阳能光伏发电和风力发电系统中。它的主要功能是将直流电能转换为与电网同频、同相的三相交流电能，并实现高效、稳定的并网传输。准确的控制策略对于确保逆变器输出电能的质量、提高系统的可靠性以及实现最大功率点跟踪等目标至关重要。

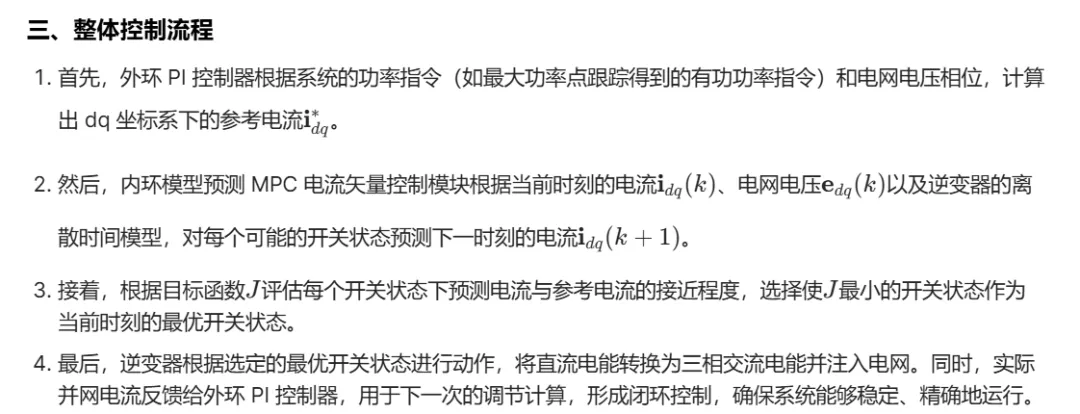

二、控制策略整体架构
采用外环 PI（比例 - 积分）控制与内环模型预测 MPC（Model Predictive Control，模型预测控制）电流矢量控制相结合的方式，能够充分发挥两种控制方法的优势，实现对三相并网逆变器的精确控制。

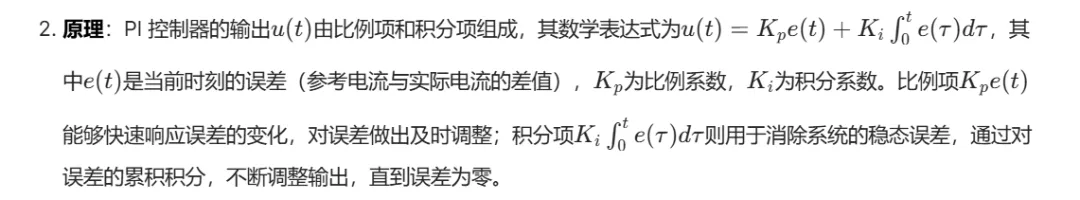

外环 PI 控制原理
- 功能：外环 PI 控制主要用于调节并网电流的幅值和相位，以实现与电网电压的精确同步，并确保输出电流满足功率因数等要求。它通过对参考电流与实际反馈电流的差值进行比例和积分运算，生成内环控制所需的参考电压幅值和相位。
在三相并网逆变器中，外环 PI 控制通常以电网电压相位为基准，根据系统的功率要求（如单位功率因数运行时的有功功率需求）计算出参考电流。通过实时比较参考电流与实际并网电流，PI 控制器不断调整输出，使实际电流跟踪参考电流，从而保证逆变器输出电能的质量和功率传输的准确性。

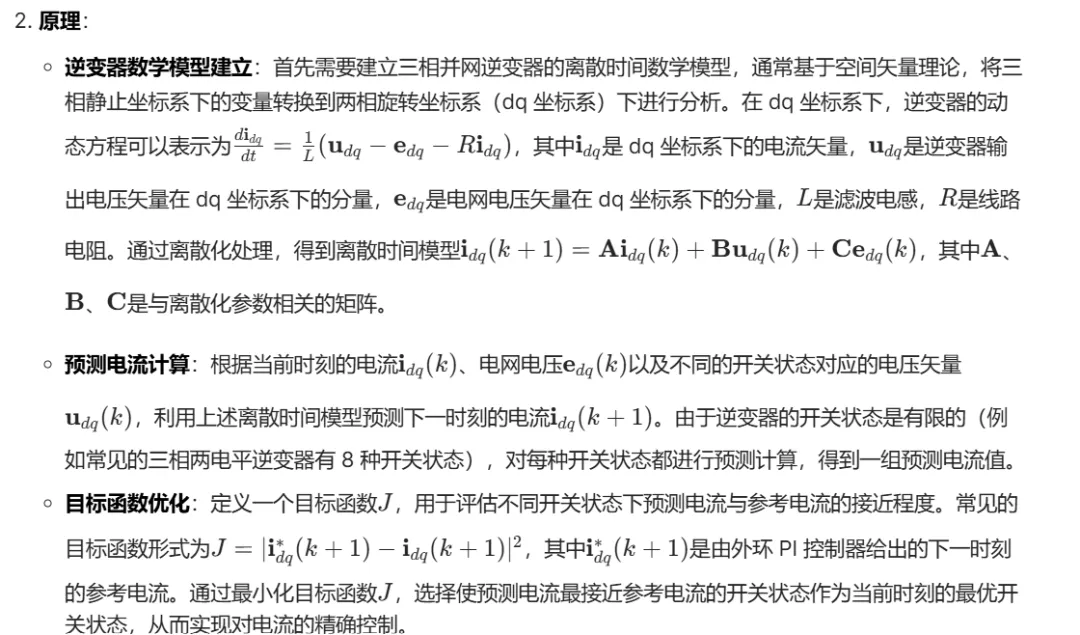

内环模型预测 MPC 电流矢量控制原理
- 功能：内环模型预测控制基于逆变器的数学模型，预测不同开关状态下系统未来的电流响应，并根据一定的优化目标选择最优的开关状态，以实现对电流的快速、精确控制。它能够有效处理系统的非线性和时变特性，对电网电压波动和负载变化具有较强的鲁棒性。

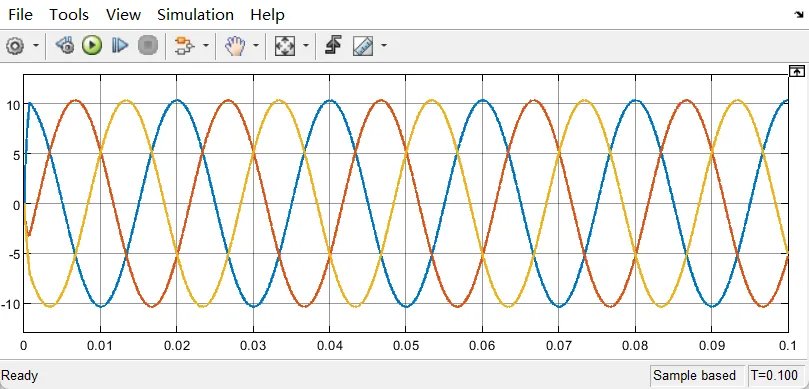

⛳️ 运行结果
🔗 参考文献

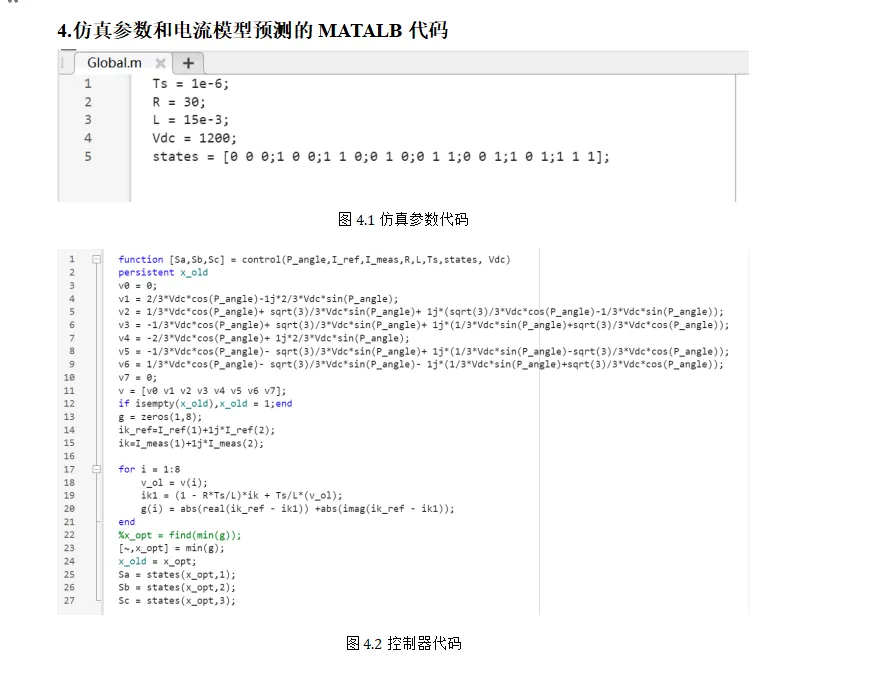

📣 部分代码
