引言

随着城市化进程的不断推进，大量高层建筑、住宅楼宇以及公共基础设施在城市中快速建设。建筑结构在长期使用过程中，由于材料老化、环境变化以及结构受力等多种因素的影响，墙体表面往往会出现不同程度的裂缝。这些裂缝在初期可能只是细小的表面缺陷，但如果未能及时发现并处理，随着时间推移可能逐渐扩大，甚至影响建筑结构安全。

在传统的建筑维护和安全检测过程中，墙体裂缝通常通过人工巡检的方式进行检测。工作人员需要对建筑外墙进行逐层检查，并通过肉眼观察记录裂缝位置与情况。然而，这种方式不仅效率较低，而且在高层建筑或复杂环境中存在一定安全风险。此外，人工检测结果往往依赖经验判断，难以实现标准化与自动化管理。

近年来，随着计算机视觉与深度学习技术的快速发展，基于图像识别的裂缝检测方法逐渐成为建筑结构健康监测（Structural Health Monitoring，SHM）领域的重要研究方向。通过摄像设备采集建筑外墙图像，再利用目标检测模型进行自动识别，可以实现对裂缝位置和形态的快速检测，大幅提升巡检效率。

为了支持相关研究与工程应用，本文整理并发布 外墙裂缝目标检测数据集（6000+ 张高质量图像）。该数据集面向 建筑结构安全监测与智能巡检应用场景 构建，可用于 YOLO、RT-DETR、Faster R-CNN 等多种深度学习目标检测模型的训练与评估。

数据集下载

链接:https://pan.baidu.com/s/1DoDlXWNUvZbVAnzfo1sMQQ?pwd=hjyx
提取码:hjyx 复制这段内容后打开百度网盘手机App，操作更方便哦

本文将从数据集概述、数据背景、数据结构、标注方式以及应用场景等方面，对该数据集进行详细介绍。

一、数据集概述

本数据集为 建筑外墙裂缝目标检测数据集，共包含 6000+ 张高质量标注图像。所有图像均来源于真实建筑外墙环境，覆盖多种建筑材料与环境条件，具有较高的实际应用价值。

数据集中所有裂缝统一标注为 crack 类别，用于裂缝检测与定位任务。

数据集基本信息如下：

数据集目录结构如下：

dataset
 ├── train
 │   ├── images
 │   └── labels
 ├── valid
 │   ├── images
 │   └── labels
 ├── test
 │   ├── images
 │   └── labels

对应配置文件如下：

train: ../train/images
val: ../valid/images
test: ../test/images

nc: 1
names: ['crack']

该结构符合 YOLO 系列、RT-DETR 等主流目标检测框架的数据组织规范，用户可以直接将数据集用于模型训练与评估，无需额外格式转换。

此外，数据集中的图像场景丰富，涵盖多种建筑外墙环境，例如：

• 混凝土外墙
• 抹灰墙面
• 瓷砖饰面墙体
• 老旧建筑墙体

多样化的场景设计能够有效提升模型在真实环境中的泛化能力。

二、背景

在建筑工程领域，墙体裂缝是最常见的结构病害之一。裂缝的出现可能由多种原因引起，例如：

• 建筑结构沉降
• 温度变化导致的热胀冷缩
• 材料老化
• 地震或振动影响
• 施工质量问题

在建筑安全监测中，裂缝往往是结构问题的重要预警信号。如果能够在裂缝早期阶段进行及时检测和评估，就可以有效避免更严重的结构损伤。

传统的墙体裂缝检测方式主要包括：

1. 人工巡检
2. 脚手架检测
3. 吊篮检测
4. 无人机巡检

其中，人工检测虽然直观，但存在以下问题：

• 检测效率低
• 高层建筑检测危险性高
• 结果难以标准化
• 数据难以长期保存

随着人工智能技术的发展，越来越多研究开始探索 基于计算机视觉的裂缝自动检测方法。

典型的自动检测流程如下：

图像采集
    ↓
图像预处理
    ↓
目标检测模型识别裂缝
    ↓
裂缝位置定位
    ↓
结构健康评估

然而，算法性能高度依赖于 高质量训练数据。如果缺乏真实场景数据，模型在实际应用中的效果往往有限。因此，构建具有真实建筑环境特征的数据集，对于裂缝检测算法研究具有重要意义。

三、数据集详情

1 数据规模

数据集总规模：

6000+ 张高分辨率图像

所有图像均经过：

• 数据筛选
• 人工标注
• 标注审核
• 数据划分

确保数据质量稳定可靠。

2 图像来源

数据集中的图像来源于真实建筑外墙环境，覆盖多种建筑材料与场景。

主要包括：

1 混凝土墙面

常见于高层建筑结构墙体。

裂缝通常呈现为细长结构。

2 抹灰墙面

常见于住宅建筑外墙。

裂缝可能呈现不规则形态。

3 瓷砖饰面墙体

裂缝可能出现在瓷砖接缝或墙体结构中。

4 老旧建筑墙体

裂缝形态复杂，可能存在多条交叉裂缝。

3 光照与环境条件

数据集中包含多种光照环境，例如：

• 强光环境
• 阴影区域
• 逆光环境
• 光照不均匀场景

此外，背景中可能存在：

• 墙面污渍
• 水渍
• 表面纹理
• 装饰材料

这些因素增加了检测难度，同时也提升了数据集的真实性。

4 标注方式

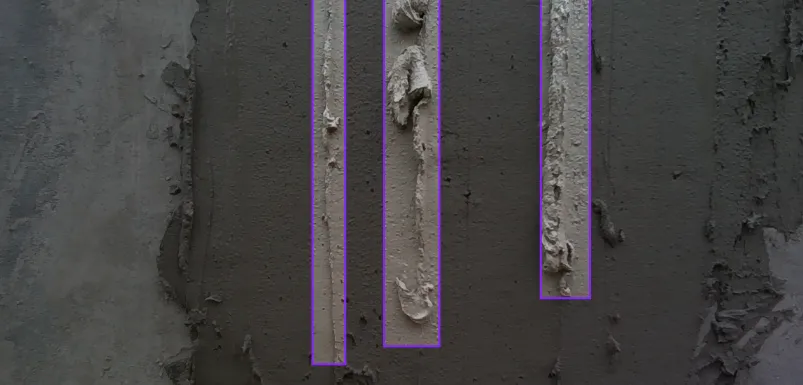

数据集采用 Bounding Box（边界框）标注方式。

YOLO 标注格式如下：

class x_center y_center width height

示例：

0 0.524 0.418 0.287 0.053
0 0.712 0.635 0.241 0.046

其中：

0 → crack

所有标注均由人工完成，并经过严格审核。

5 数据特点与挑战

该数据集在裂缝检测研究中具有一定挑战性。

1 裂缝细长

裂缝通常呈 细长结构，检测难度较高。

2 小目标问题

部分裂缝在图像中的尺寸较小。

3 背景纹理复杂

墙体纹理、装饰材料以及污渍容易干扰检测。

4 形态多样

裂缝可能呈现：

• 直线裂缝
• 弯曲裂缝
• 分叉裂缝
• 不规则裂缝

这些特点使数据集非常适合用于研究：

• 小目标检测
• 细长结构检测
• 复杂纹理背景识别

四、适用场景

该数据集可应用于多个研究与工程领域。

1 建筑结构健康监测（SHM）

通过训练裂缝检测模型，可以实现：

• 建筑裂缝自动识别
• 裂缝位置定位
• 建筑安全评估

为结构健康监测提供技术支持。

2 智慧城市管理

在智慧城市系统中，可以通过视觉检测系统实现：

• 城市建筑安全监测
• 建筑风险评估
• 城市基础设施管理

3 无人机巡检系统

无人机可以对建筑外墙进行自动巡检：

无人机航拍
      ↓
图像采集
      ↓
目标检测模型识别裂缝
      ↓
生成巡检报告

提高建筑巡检效率。

4 深度学习算法研究

研究人员可以使用该数据集测试多种检测模型，例如：

• YOLOv8
• YOLOv9
• RT-DETR
• Faster R-CNN
• RetinaNet

特别适合研究：

• 小目标检测优化
• 细长结构识别
• 特征融合网络设计

5 教学与科研

该数据集也适用于：

• 计算机视觉课程实验
• 深度学习课程项目
• 建筑AI研究课题

帮助学生理解目标检测任务。

五、心得

在整理建筑裂缝数据集的过程中，可以明显感受到 真实场景数据的重要性。相比实验室环境中的数据，真实建筑外墙往往包含复杂纹理、污渍以及光照变化，这些因素都会影响检测算法的表现。

此外，裂缝检测任务与普通目标检测任务存在明显差异。裂缝通常具有 细长、不规则、连续性强 的结构特征，因此模型需要具备更强的特征提取能力。

在实际训练过程中，可以通过以下方式提升检测性能：

• 数据增强
• 多尺度训练
• 注意力机制
• 特征融合结构优化

这些方法通常可以有效提高裂缝检测效果。

六、结语

随着人工智能技术在建筑工程领域的不断应用，基于计算机视觉的建筑裂缝检测技术正在逐渐成为结构安全监测的重要工具。通过自动识别建筑外墙裂缝，可以显著提高巡检效率，并为建筑安全评估提供可靠数据支持。

本文介绍的 外墙裂缝目标检测数据集（6000+ 张图像），覆盖多种建筑材质与复杂环境条件，具有较强的工程应用价值，可用于多种深度学习目标检测模型的训练与评估。

希望该数据集能够为以下研究方向提供帮助：

• 建筑裂缝自动识别研究
• 建筑结构健康监测系统开发
• 智慧城市基础设施管理
• 深度学习目标检测算法研究

如果你正在进行 YOLO目标检测、建筑结构检测或计算机视觉相关研究，该数据集将是一个非常有价值的实验资源。

未来也将持续整理和发布更多 AI视觉数据集与工程实践案例，欢迎大家交流学习，共同推动人工智能在真实场景中的落地应用。
