随着电子设备向高性能、高集成度方向发展，电源系统的稳定性面临前所未有的挑战。从日常使用的USB接口到严苛的车载环境，电压浪涌、电流冲击、静电放电等瞬态威胁时刻存在。传统保护方案如保险丝反应迟钝，稳压二极管功率有限，已难以满足现代电子产品对可靠性的高要求。平芯微电子针对这一行业痛点，推出了完整的过压过流保护芯片系列，为电子系统提供从输入端口到核心电路的全面防护。
一、 产品技术架构与工作原理
1.1双重防护机制
平芯微保护芯片采用先进的主动监测技术，实现双重安全防护：
过压保护（OVP）：实时监测输入电压，当检测到电压超过预设阈值（如6.1V、6.8V或可调范围）时，在微秒级时间内快速切断功率通路，防止高压损坏后级电路
过流保护（OCP）：通过精确的电流检测电路，在负载异常或短路时实现智能限流或快速关断，保护电源系统和负载设备
1.2创新技术特点
自适应阈值调节：PW2609A、PW1600等型号支持4V-55V宽范围保护点可编程
超低导通阻抗：采用先进工艺技术，PW2609A内阻低至35mΩ，功率损耗降低70%以上
智能恢复机制：提供自动恢复、锁存保护、打嗝模式等多种故障恢复策略
二、 产品系列化解决方案
2.1 基础防护系列
PW2605：最小尺寸解决方案，SOT23-3封装，适用于1A以下应用
PW2606系列：升级版防护，内阻优化至0.1Ω，支持2A连续电流
PW2609A：明星产品，35mΩ超低内阻，过压点4-24V可调，性价比优异
2.2 高可靠性系列
PW1600：高性能级防护，70V超高耐压
PW1605：60V耐压，支持4-51V宽范围调节，5A大电流能力
2.3 智能集成系列
PW1515：OVP+OCP二合一，限流范围0.2-2A可调，专为端口防护设计
PW2601：三合一智能芯片，集成OVP、OCP和LDO稳压功能
PW1555A：智能识别芯片，自动适配3.3V/5V/12V三种电压系统
2.4 专用方案系列
PW4056HH：充电管理一体化方案，集成OVP和1A充电管理
PW1503：纯限流解决方案，适用于需要精确电流控制的场合
三、 应用场景深度解析
3.1 消费电子领域
USB接口全面防护
问题：劣质充电器、热插拔导致的电压尖峰
方案：PW2609A前端保护，响应时间＜1μs
效果：端口损坏率降低99%以上
便携设备充电安全
方案：PW4056HH集成保护，支持28V输入耐压
优势：单芯片解决充电安全和适配器兼容性问题
3.2 高性能电子
系统浪涌防护
挑战：抛负载电压高达80V，温度范围-40℃~125℃
方案：PW1600防护，70V持续耐压能力
控制电源保护
需求：24V,36V,42v系统防反接、防浪涌
方案：PW1605可编程保护，适应不同标准
3.3 特殊应用场景
多电压系统适配
方案：PW1555A智能识别，自动切换保护阈值
应用：多功能设备、测试仪器电源接口
精密电路供电
需求：MCU、传感器等对电源噪声敏感
方案：PW2601带LDO稳压，输出纹波＜10mV
四、 设计指南与选型策略

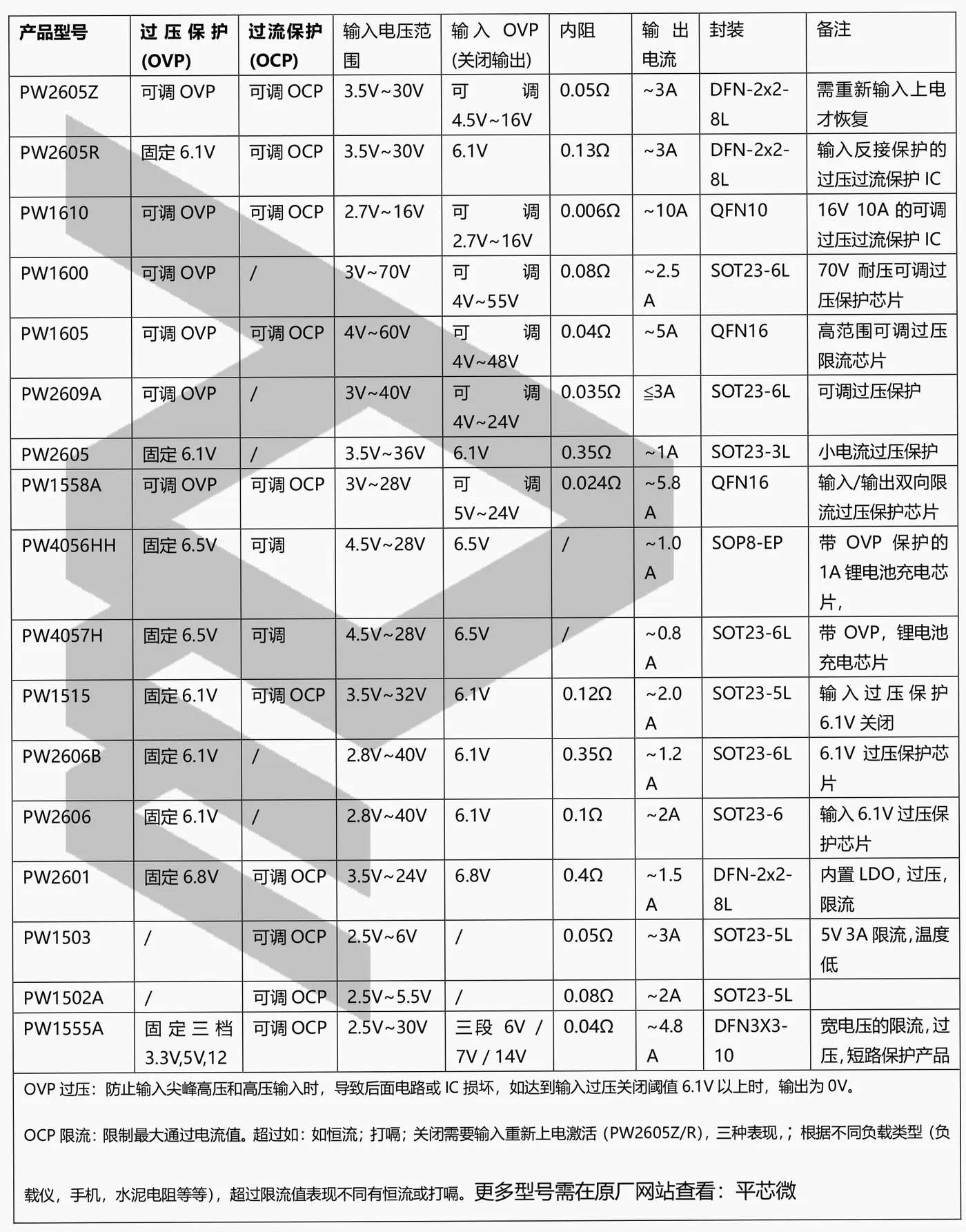

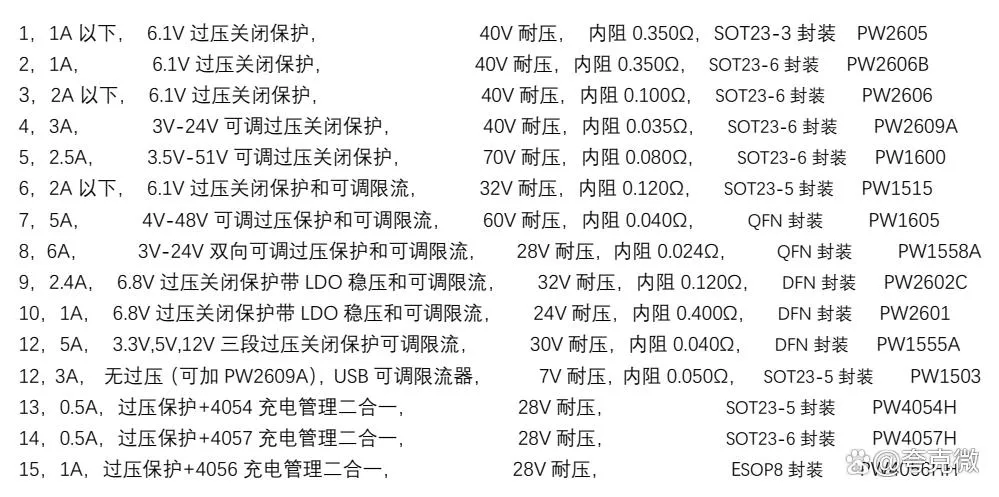

4.1 关键参数选型矩阵
4.2 设计注意事项
布局优化
电源路径尽量短直，减少寄生电感
芯片GND引脚直接连接电源地平面
大电流应用需预留足够的铜箔面积
参数配置
可调型号使用1%精度电阻设置阈值
留出20%的设计余量
考虑温度对保护点的影响
系统级防护
前级可并联TVS二极管增强抗浪涌能力
配合自恢复保险丝实现多重保护
敏感电路建议增加π型滤波
五、 实测性能与可靠性验证
5.1 电气性能测试
响应时间测试：过压保护响应＜5μs
导通电阻测试：全温度范围内变化＜15%
重复性测试：1000次保护动作后参数漂移＜2%
5.3 应用案例数据
某品牌路由器：采用PW1515后，端口故障率从1%降至0.01%
控制器：使用PW1600方案
消费电子：PW2609A批量应用，良品率直线提升
七、 总结与展望
平芯微过压过流保护芯片系列通过技术创新和产品优化，为电子系统提供了从基础防护到智能保护的全套解决方案。该系列产品不仅解决了传统保护方案的局限性，更在性能、集成度和可靠性方面实现了显著突破。
未来，随着5G、物联网、新能源汽车等新兴技术的发展，对电源防护技术将提出更高要求。平芯微将继续深耕电源保护领域，通过持续的技术创新和产品迭代，为全球电子行业提供更安全、更智能、更可靠的电源保护解决方案。
选择建议：工程师在设计初期就应将电源防护纳入系统规划，根据具体应用场景选择最合适的保护方案。平芯微完整的产品线和专业的技术支持，能够帮助客户快速实现产品优化，缩短研发周期，提升产品市场竞争力。
应用需求
电流要求
电压环境
推荐型号
核心优势
USB端口防护
≤3A
5V系统
PW2609A
性价比最优
前端
≤2.5A
12V/24V
PW1600
70V超高耐压
控制电路
1-5A
24V系统
PW1605
宽范围可调
电池设备
≤1A
5V输入
PW4056HH
充电管理集成
精密电路
≤2.4A
3.3V/5V
PW2605Z
过流关闭输出
