在USB接口成为通用供电与数据核心的今天，无论是智能手机、笔记本电脑，还是智能家居、电动工具，都依赖于那根细细的线缆。然而，这个连接并非总是风平浪静。劣质充电器、插拔瞬间的电压浪涌、协议握手失败导致的异常高压……这些无形的风险随时可能摧毁设备中昂贵的核心芯片。此时，USB过压保护芯片便扮演了至关重要的“电压哨兵”角色
一、 为何需要独立的过压保护芯片？
尽管许多电源管理芯片都集成了过压保护（8V,10V耐压）功能，但“专业的事交给专业的芯片”在安全领域尤为重要。
1.第一道防线与最后屏障：
专用USB过压保护芯片：是物理层面的、实时响应的保护。它像一个高速电压比较器，一旦电压超过预设的安全阈值（如6V、12V或24V），无需任何协议握手或软件指令，即可在50-100纳秒级时间内切断通路，响应速度快
2.应对性风险：
·热插拔浪涌：物理插拔USB接口时，可能会产生瞬间的高压尖峰。
·劣质适配器故障：充电器内部开关电源故障，直接输出错误的高压。
·线缆短路/交叉：劣质线缆内部线路短路，导致VBUS与高压数据线（如CC线）意外连通。
·静电放电：ESD事件可能引入高压脉冲（需额外再加TVS/ESD管）。
这些突发、剧烈的电压威胁，是可能对USB口后端短路毁灭伤害，必须由前端专用的过压保护芯片来应对。
二、 USB过压保护芯片的核心工作原理与特性

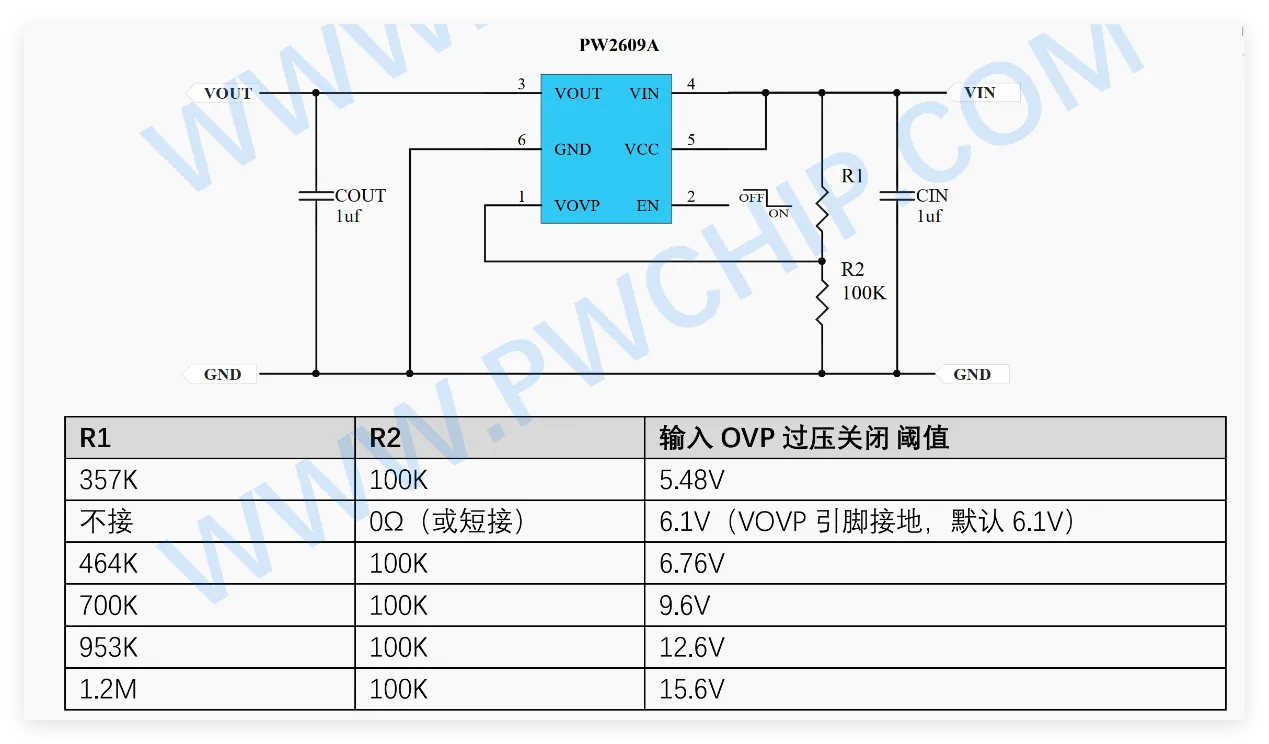

这类芯片通常串联在设备的USB电源输入通路上
核心工作机制：
1.实时监测：持续采样VIN输入电压。
2.阈值判断：将采样值与内部精密基准电压（如常见的5.8V、6.1V等）进行比较。
3.快速动作：当输入电压超过阈值（OVP Threshold），立即关闭内部的MOSFET开关，切断向后端设备的供电。
4.自恢复或锁存：有些芯片在故障移除后会自动恢复（Auto-Recovery）
关键性能指标：
1.过压保护阈值：精确定义的保护触发电压，常见有5.8V, 6.1V, 6.8V等，需根据后端电路耐压选择。
2.响应时间：极短，通常在1微秒（μs）以内，这是其作为硬件保护的核心优势。
3.耐受电压：芯片本身能承受而不损坏的最高瞬态电压，可高达28V甚至36V。例如（PW2609A和PW2606和PW2605芯片是输入耐压40V，满足常规需求，PW1600是70V）
4.导通电阻：保护芯片内部开关打开时的电阻，越低越好，以减少功率损耗和发热。PW2609A（35mΩ）和PW2606（100mΩ）和PW2605（350mΩ）
5.额定电流：通常支持1A,2A,3A,5A等，满足快充大电流需求。
PW2609A（3A）和PW2606（2A）和PW2605（1A）
过压保护芯片 负责 “保安全” ：无论前端发生什么异常，确保送到后端电路芯片的电压在安全范围内，防止被烧毁。
