在前面的章节中，我们简要地介绍了卷积神经网络的来龙去脉。接下来我们逐一来解释它之所以成功的几个核心要素。卷积神经网络的名字就来自于其中的卷积操作。因此说到卷积神经网络，它最核心概念可能莫过于“什么是卷积”？

10.1 卷积的数学定义

脱离卷积神经网络这个应用背景，“卷积”其实是一个标准的数学概念。早在3.4节中，我们已经提及到“卷积”的概念：所谓卷积，不过是一个函数和另一个函数在某个维度上的加权“叠加”作用而已[1]。为了更好地理解卷积操作的数学意义，下面我们列举一个具体的案例来加以说明[2]。
假设我们的任务是实时监控一艘宇宙飞船。这艘宇宙飞船带有激光发射器。激光发射器在任意时刻t 都实时输出信号 f(t) ，这里 f(t) 表示飞船在任意时刻 t 所处的位置。通常来说，激光信号中都会夹杂有一定的噪音信号 g(t) 。为了能更加准确地测量飞船的位置，就需要减少噪音的影响，因此我们就需要对获取的距离信号x(t)进行平滑处理。
很显然，对于相邻时间的输出结果，距离当前时间较近的输出，它们对结果的输出影响也较大（分配较大的权值）。反之，距离当前时间越远，它们对当前结果的影响也就越小（分配较小的权值）。因此，加权平均后的飞船位置s(t) 可以用如公式(10.1)表示：

在公式（10.2）中，通常把函数f称为输入函数， g 称为滤波器或卷积核（kernel），这两个函数的叠加结果称为特征图或特征图谱（feature map）
在理论上，输入函数可以是连续的，因此通过积分可以得到一个连续的卷积。但实际上，目前基本上所有计算机都是数字计算机，这样的计算机是不能处理连续（模拟）信号的。因此需要把连续函数离散化。

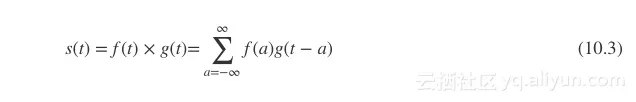

一般情况下，我们并不需要记录任意时刻的数据，而是以一定的时间间隔（也即频率）采样即可。这么说是有理论根据的，根据香农采样定理，当采样频率应不小于模拟信号频谱中最高频率的2倍时，可以不失真地恢复模拟信号。对于离散信号，卷积操作可用如公式(10.3)表示：

当然，对于离散卷积的定义推广到更高维度的空间上。例如二维的公式可表示为公式（10.4）所示：

10.2生活中的卷积

卷积的概念好像比较抽象。好在理论来源于现实的归纳和抽象。为了便于理解这个概念，我们可以借助现实生活中案例，来反向演绎说明这个概念。
在前面章节的描述中，我们已经提到，函数（function）就是功能（function），功能就是函数。函数的加权叠加作用，更通俗点讲，就是功能的叠加作用。如果是函数是抽象的，那么功能则是具体的。我们很容易从生活中找到“卷积”影子，从而能更加形象地解释这个概念。在这方面，李德毅院士是高手。
在2015中国计算机大会特邀报告上，笔者有幸聆听了中国人工智能学会理事长李德毅院士的主题报告。在报告中，李院士便提到了卷积的理解问题，非常有意思[3]。
他讲到，什么叫卷积呢？举例来说，在一根铁丝某处不停地弯曲，假设发热函数是f(t) ，散热函数是 g(t) ，此时此刻的温度就是 f(t) 跟g(t)的卷积。在一个特定环境下，发声体的声源函数是f(t) ，该环境下对声源的反射效应函数是 g(t) ，那么这个环境下的接受到声音就是 f(t) 和 g(t) 的卷积。
类似地，记忆其实也是一种卷积的结果。假设认知函数是 f(t) ，它代表对已有事物的理解和消化，随时间流逝而产生的遗忘函数是g(t)，那么人脑中记忆函数 h(t) 就是函数是 f(t) 跟g(t) 的卷积，可用如下公式表示。

最后，李院士讲到，我们计算机工作者要了解卷积，就要了解卷积神经网络。这个观点和今天讲到的主题很应景，下面我们就言归正“卷”，接着聊卷积神经网络。

10.3在图像处理中的卷积

图像识别是卷积神经网络发威的“圣地”。所以下面我们就以图像处理为例，来说明卷积的作用。
对于如图10-1所示的左侧的图像，正常人很容易判定出，图像中分别是一个数字“8”和一只猫。但是，对于计算机而言，它们看到数字矩阵（每个元素都是0到255之间像素值），至于它们据此能不能判定出是数字“8”和猫，这要依赖于计算机算法，这也是人工智能的研究方向。

在如图10-1所示的矩阵中，每个元素表示的都是像素的亮度强度。在这里，0表示黑色，255表示白色，数字越小，越接近黑色。在灰度图像中，每个像素值仅表示一种颜色的强度。也就是说，它只有一个通道。而在彩像中，可以有3个通道，即RGB（红，绿，蓝）。在这种情况下，把三个不同通道的像素矩阵堆叠在一起，即可描述彩色图像。
在图像处理中应用卷积操作，主要目的就是从图像中提取特征。卷积可以很方便地通过从输入的一小块数据矩阵（也就是一小块图像）中学到图像的特征，并能保留像素间的空间关系。下面举例说明在二维图像使用卷积过程。

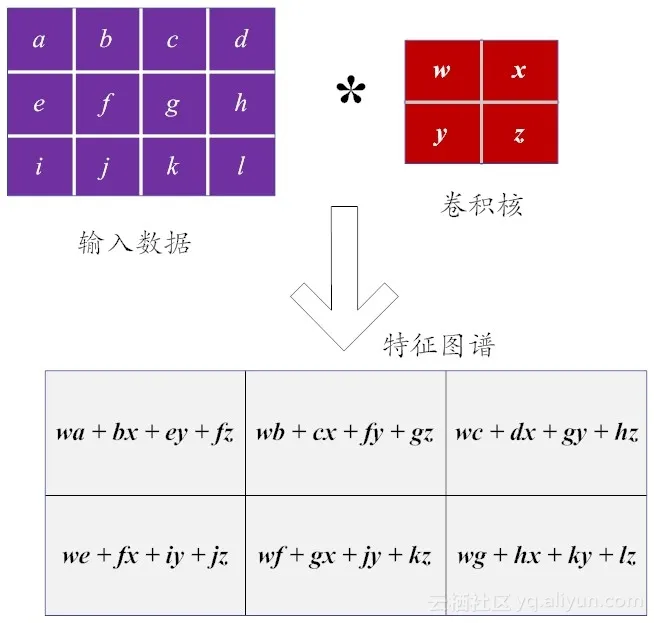

在图10-2中，为了便于读者理解，图像数据矩阵的像素值分别用诸如a-b-c-d这样的字母代替，卷积核是一个2×2的小矩阵。需要注意的是，在其他场合，这个小矩阵，也被称为“滤波器（filter）”或“特征检测器（feature detector）”。
如果把卷积核应用到输入图像的数据矩阵上，依次按照从左到右、从上到下的顺序分别执行卷积运算，就可以得到这个图像的特征图谱（feature map）。在不同的学术论文中，这个术语特征图谱也被称呼为做“卷积特征（convolved feature）”或 “激活图（activation map）”。

从图10-2体现出来的计算可以看到，在本质上，离散卷积就是一个线性运算。因此，这样的卷积操作也被称为线性滤波。这里的“线性”是指，我们用每个像素的邻域的线性组合来代替这个像素。其实，卷积操作还具有平移不变性（shift-invariant）。这个“平移不变性”是指，在图像的每个位置都执行相同的操作。

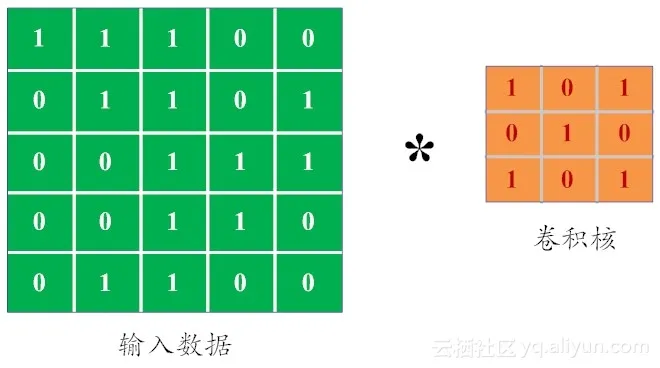

这个过程好像并不容易理解，下面我们就用更为浅显易懂的动态图来说明这个卷积过程。正如前文所说，每张图片都可视为关于像素值的数字矩阵。对于灰度图像而言，像素值的范围是0 ~255。为了简单起见，我们考虑一个给定5×5 的极简图像，其像素值仅为或0 或 1。类似地，卷积核是一个3×3的极简矩阵，如图10-3所示。

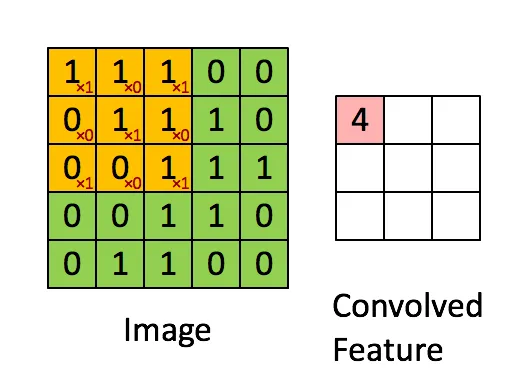

下面我们来卷积计算是怎么完成的。我们用橙色的矩阵在原始图像（绿色所示矩阵）上从左到右、从上到下滑动，每次滑动一个像素，滑动的距离称为“步幅（stride）”。在每个位置上，我们可以计算出两个矩阵间的相应元素乘积，并把点乘结果之和，存储在输出矩阵（粉色所示）中的每一个单元格中，这样就得到了特征图谱（或称为卷积特征）矩阵[5]。

10.4卷积在图像处理中的应用

到目前为止，我们只是做了一些简单的矩阵运算而已，它的好处体现在哪里，好像还不十分明确。简单来说，这样做的用途在于，将图像相邻子区域的像素值与卷积核执行“卷积”操作，可以获取相邻数据之间的统计关系，从而可挖掘出图像中的某些重要特征。
这样说来，还是非常地抽象，这些特征到底是什么？下面我们还是用几个图像的案例来形象说明这个概念[6]，如图10-5所示。

下面我们简单介绍一下常用的“久经考验”的卷积核。

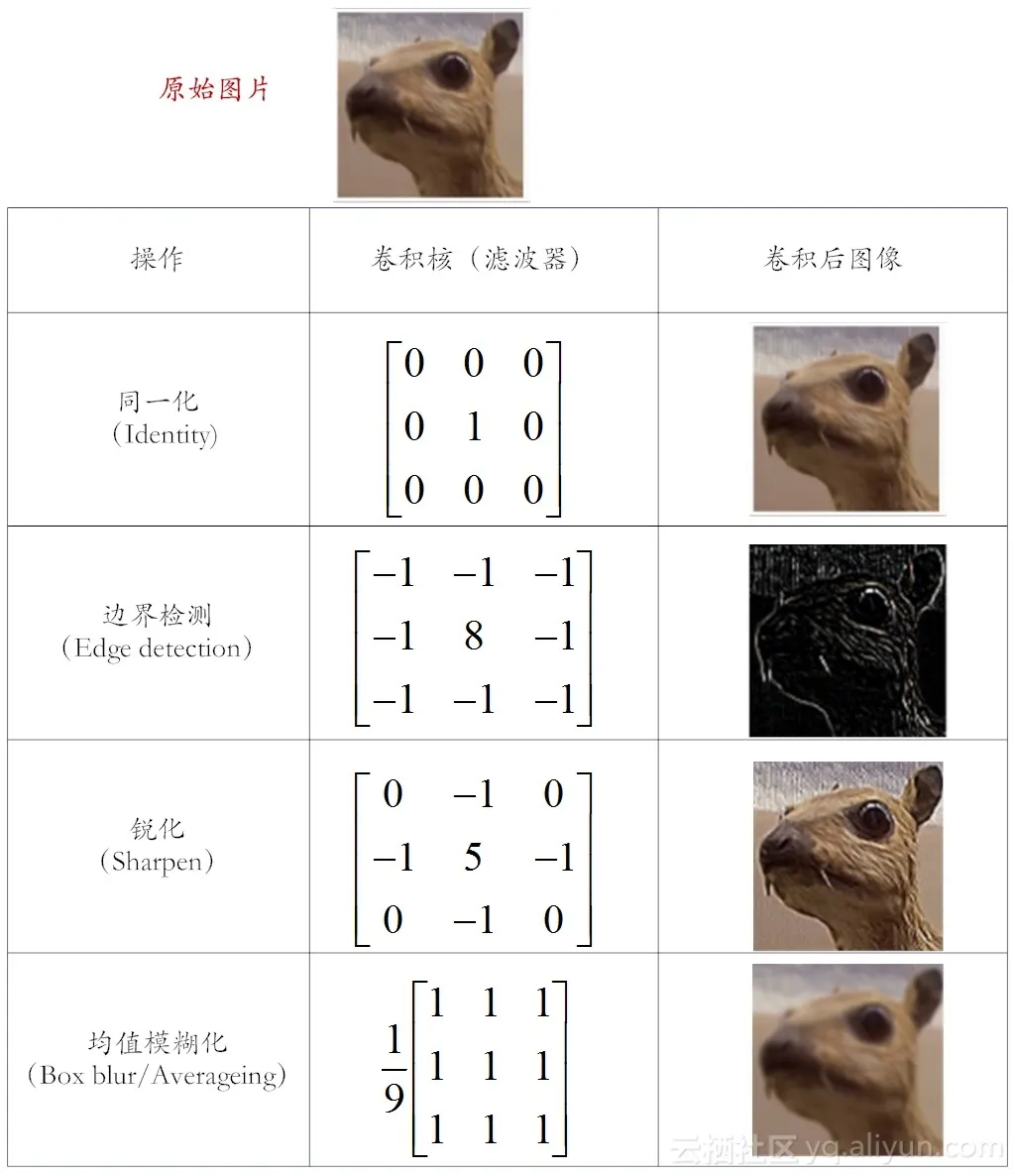

（1）同一化核（Identity）。从图10-5可见，这个滤波器什么也没有做，卷积后得到的图像和原图一样。因为这个核只有中心点的值是1。邻域点的权值都是0，所以对滤波后的取值没有任何影响。
（2）边缘检测核（Edge Detection），也称为高斯-拉普拉斯算子。需要注意的是，这个核矩阵的元素总和为0（即中间元素为8，而周围8个元素之和为-8），所以滤波后的图像会很暗，而只有边缘位置是有亮度的。
（3）图像锐化核（Sharpness Filter）。图像的锐化和边缘检测比较相似。首先找到边缘，然后再把边缘加到原来的图像上面，如此一来，就强化了图像的边缘，使得图像看起来更加锐利。
（4）均值模糊（Box Blur /Averaging）。这个核矩阵的每个元素值都是1，它将当前像素和它的四邻域的像素一起取平均，然后再除以9。均值模糊比较简单，但图像处理得不够平滑。因此，还可以采用高斯模糊核（Gaussian Blur），这个核被广泛用在图像降噪上。

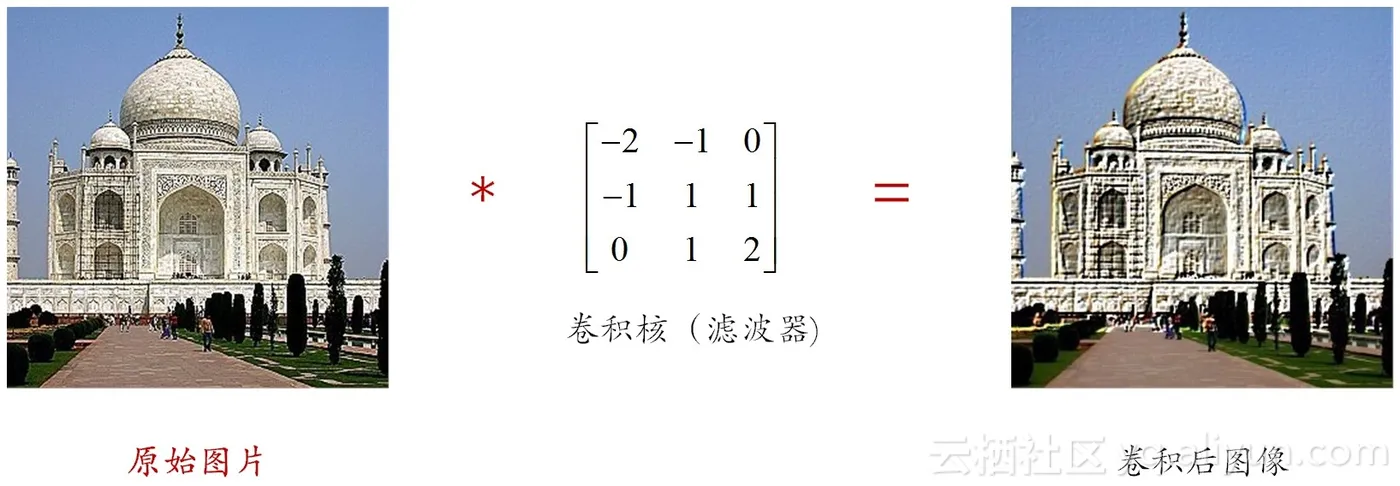

事实上，还有很多有意思的卷积核，比如说浮雕核（embossing Filter），它可以给图像营造一种比较艺术化的3D阴影效果，如图10-6所示。浮雕核将中心一边的像素值减去另一边的像素值。这时，卷积出来的像素值可能是负数，我们可以将负数当成阴影，而把正数当成光，然后再对结果图像加上一定数值的偏移即可。

10.5 小结

现在我们小结一下本章的内容，我们首先给出了卷积的数学定义，接着用生活中的相近的案例来反向演绎解释了这个概念。最后我们用几个著名的卷积核演示了卷积在图像处理中的应用。
在后面的章节中，我们将详细介绍卷积神经网络的重要结构，包括卷积层（Convolutional Layer）、激活层（Activation Layer，涉及到ReLU的概念）、池化层（Pooling Layer）及全连接层（Full Connected Layer）。
