简介： Mycat【Java提高】3

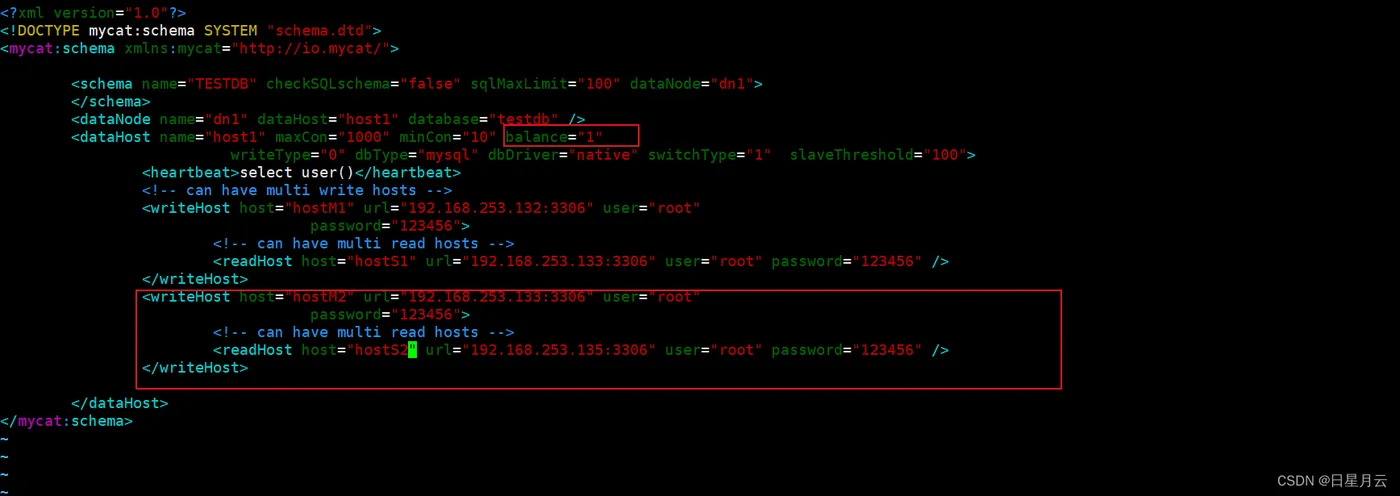

2、修改 Mycat 的配置文件 schema.xml

修改的balance属性，通过此属性配置读写分离的类型

负载均衡类型，目前的取值有4 种：
（1） balance="0", 不开启读写分离机制，所有读操作都发送到当前可用的 writeHost 上。
（2） balance="1"，全部的 readHost 与 stand by writeHost 参与 select 语句的负载均衡，简单的说，当双主双从
模式(M1->S1， M2->S2，并且 M1 与 M2 互为主备)，正常情况下， M2,S1,S2 都参与 select 语句的负载均衡。
（3） balance="2"，所有读操作都随机的在 writeHost、 readhost 上分发。
（4） balance="3"，所有读请求随机的分发到 readhost 执行， writerHost 不负担读压力

为了双主双从读写分离balance设置为1

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
        <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
        </schema>
        <dataNode name="dn1" dataHost="host1" database="testdb" />
        <dataHost name="host1" maxCon="1000" minCon="10" balance="1"
                          writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
                <heartbeat>select user()</heartbeat>
                <!-- can have multi write hosts -->
                <writeHost host="hostM1" url="192.168.253.132:3306" user="root"
                                   password="123456">
                        <!-- can have multi read hosts -->
                        <readHost host="hostS1" url="192.168.253.133:3306" user="root" password="123456" />
                </writeHost>
                <writeHost host="hostM2" url="192.168.253.133:3306" user="root"
                                   password="123456">
                        <!-- can have multi read hosts -->
                        <readHost host="hostS2" url="192.168.253.135:3306" user="root" password="123456" />
                </writeHost>
        </dataHost>
</mycat:schema>
#balance="1": 全部的readHost与stand by writeHost参与select语句的负载均衡。
#writeType="0": 所有写操作发送到配置的第一个writeHost，第一个挂了切到还生存的第二个
#writeType="1"，所有写操作都随机的发送到配置的 writeHost， 1.5 以后废弃不推荐
#writeHost，重新启动后以切换后的为准，切换记录在配置文件中:dnindex.properties 。
#switchType="1": 1 默认值，自动切换。
#         -1 表示不自动切换
#          2 基于 MySQL 主从同步的状态决定是否切换。

3、启动 Mycat

出现

wrapper  | Startup failed: Timed out waiting for a signal from the JVM.
wrapper  | JVM did not exit on request, terminated
wrapper  | JVM exited on its own while waiting to kill the application. wrapp

在wrapper.conf配置文件添加

wrapper.ping.timeout=120
wrapper.startup.timeout=300

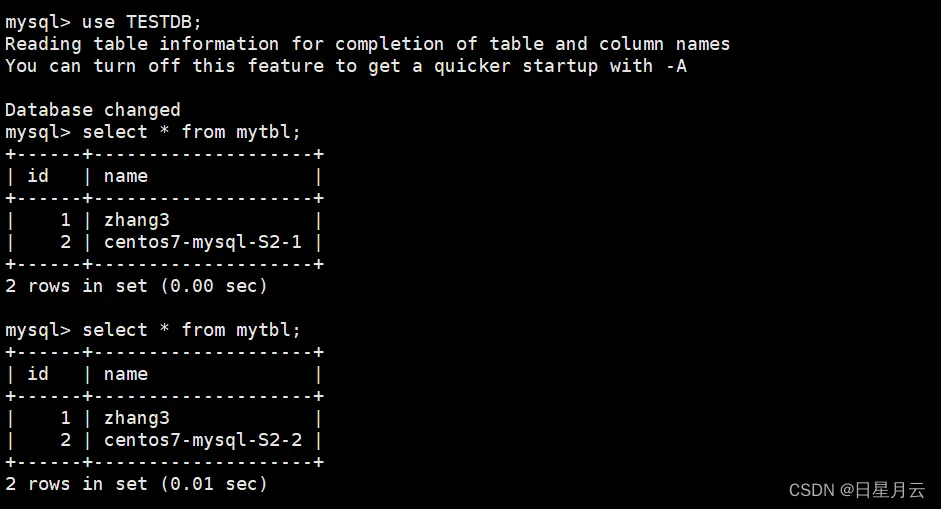

4、验证读写分离

#在写主机Master1数据库表mytbl中插入带系统变量数据， 造成主从数据不一致
INSERT INTO mytbl VALUES(2,@@hostname);

5、抗风险能力

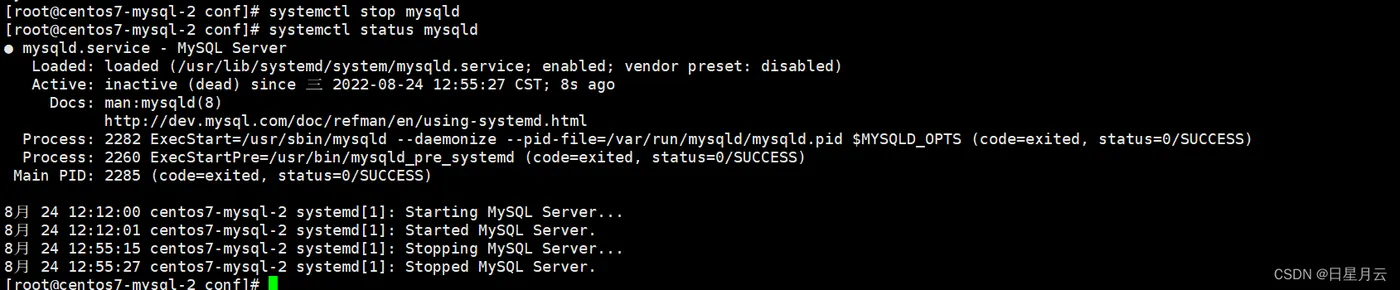

#停止数据库Master1

#在Mycat里插入数据依然成功， Master2自动切换为写主机
INSERT INTO mytbl VALUES(3,@@hostname);

#启动数据库Master1

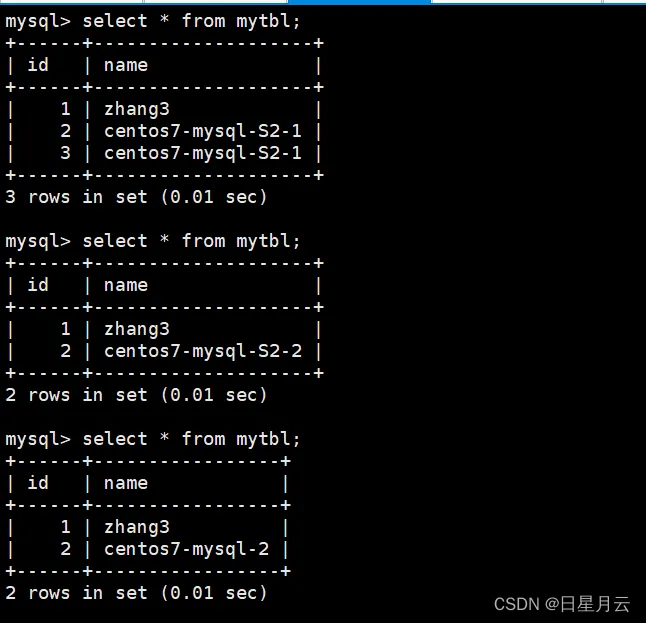

#在Mycat里查询mytbl表,可以看到查询语句在Master1 、 Slava1 、 Slava2 主从三个主机间切换

结果应该和接入点有关

第四章垂直拆分——分库

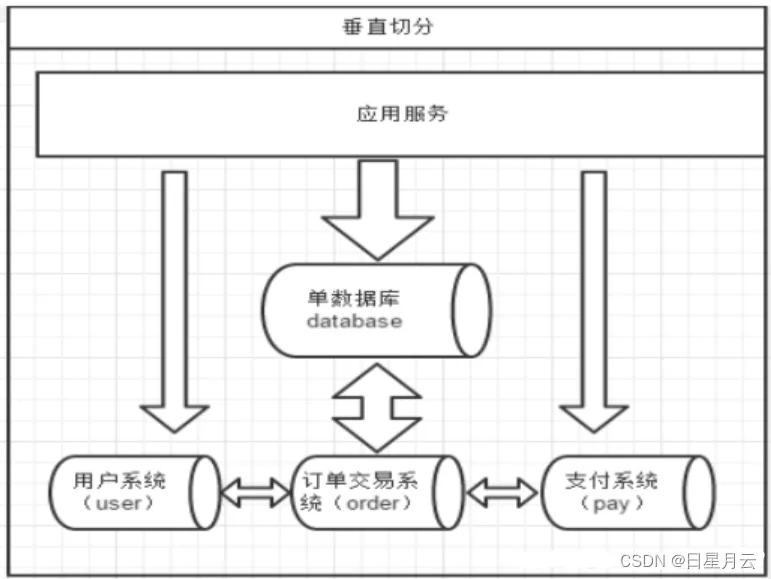

一个数据库由很多表的构成，每个表对应着不同的业务，垂直切分是指按照业务将表进行分类，分布到不同的数据库上面，这样也就将数据或者说压力分担到不同的库上面，如下图：

系统被切分成了，用户，订单交易，支付几个模块。

4.1 如何划分表

一个问题：在两台主机上的两个数据库中的表，能否关联查询？
答案：不可以关联查询

分库的原则：有紧密关联关系的表应该在一个库里，相互没有关联关系的表可以分到不同的库里。

#客户表 rows:20万
CREATE TABLE customer(
  id INT AUTO_INCREMENT,
  NAME VARCHAR(200),
  PRIMARY KEY(id)
);
#订单表 rows:600万
CREATE TABLE orders(
  id INT AUTO_INCREMENT,
  order_type INT,
  customer_id INT,
  amount DECIMAL(10,2),
  PRIMARY KEY(id)
);
#订单详细表 rows:600万
CREATE TABLE orders_detail(
  id INT AUTO_INCREMENT,
  detail VARCHAR(2000),
  order_id INT,
  PRIMARY KEY(id)
);
#订单状态字典表 rows:20
CREATE TABLE dict_order_type(
  id INT AUTO_INCREMENT,
  order_type VARCHAR(200),
  PRIMARY KEY(id)
);

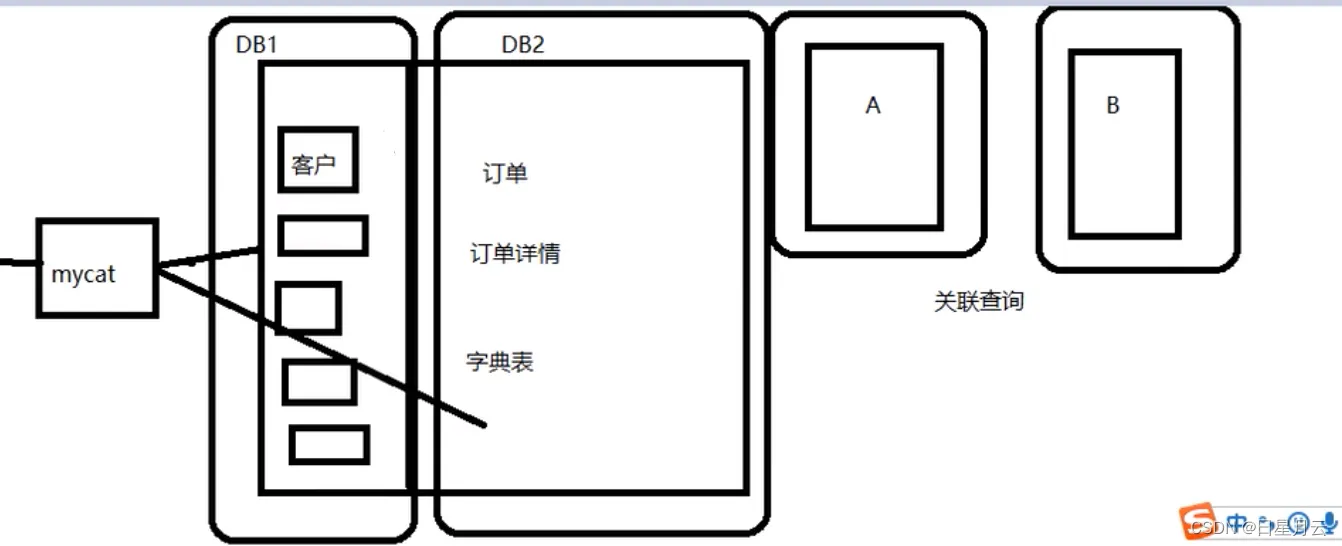

以上四个表如何分库？客户表分在一个数据库，另外三张都需要关联查询，分在另外一个数据库。

4.2 实现分库

1、修改 schema 配置文件

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
        <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
    <table name="customer" dataNode="dn2" ></table>
        </schema>
        <dataNode name="dn1" dataHost="host1" database="orders" />
    <dataNode name="dn2" dataHost="host2" database="orders" />
        <dataHost name="host1" maxCon="1000" minCon="10" balance="0"
                          writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
                <heartbeat>select user()</heartbeat>
                <!-- can have multi write hosts -->
                <writeHost host="hostM1" url="192.168.253.132:3306" user="root"
                                   password="123456">
                </writeHost>
        </dataHost>
  <dataHost name="host2" maxCon="1000" minCon="10" balance="0"
                          writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
                <heartbeat>select user()</heartbeat>
                <!-- can have multi write hosts -->
                <writeHost host="hostM1" url="192.168.253.133:3306" user="root"
                                   password="123456">
                </writeHost>
        </dataHost>
</mycat:schema>

2、新增两个空白库

分库操作不是在原来的老数据库上进行操作，需要准备两台机器分别安装新的数据库

#在数据节点 dn1、 dn2 上分别创建数据库 orders
CREATE DATABASE orders;

3、启动 Mycat

./mycat console

4、访问 Mycat 进行分库

#访问 Mycat
mysql -umycat -p123456 -h192.168.253.132 -P8066
#切换到 TESTDB
#创建 4 张表

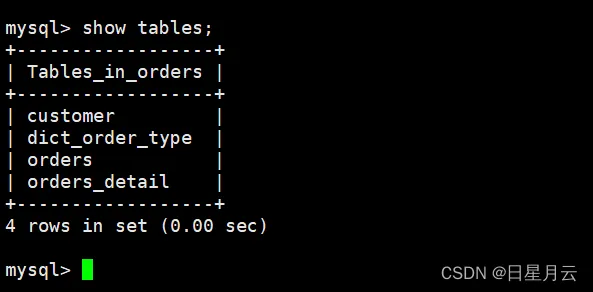

#查看表信息，可以看到成功分库

#客户表 rows:20万
CREATE TABLE customer(
  id INT AUTO_INCREMENT,
  NAME VARCHAR(200),
  PRIMARY KEY(id)
);
#订单表 rows:600万
CREATE TABLE orders(
  id INT AUTO_INCREMENT,
  order_type INT,
  customer_id INT,
  amount DECIMAL(10,2),
  PRIMARY KEY(id)
);
#订单详细表 rows:600万
CREATE TABLE orders_detail(
  id INT AUTO_INCREMENT,
  detail VARCHAR(2000),
  order_id INT,
  PRIMARY KEY(id)
);
#订单状态字典表 rows:20
CREATE TABLE dict_order_type(
  id INT AUTO_INCREMENT,
  order_type VARCHAR(200),
  PRIMARY KEY(id)
);

mycat

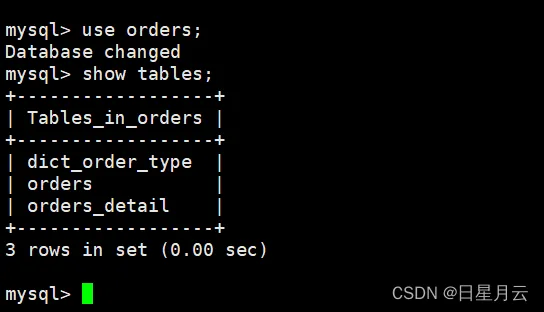

dn1

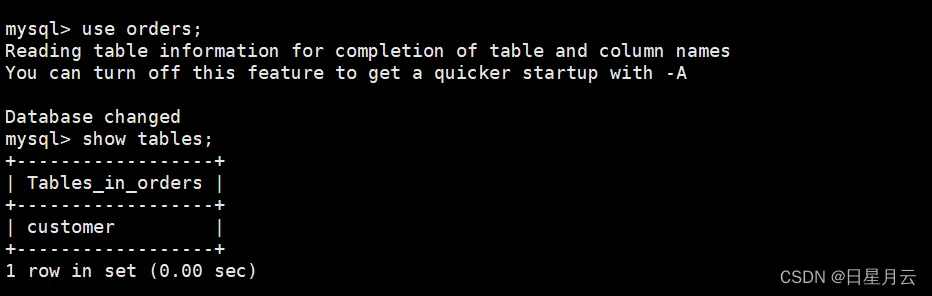

dn2

第五章水平拆分——分表

相对于垂直拆分，水平拆分不是将表做分类，而是按照某个字段的某种规则来分散到多个库之中，每个表中包含一部分数据。简单来说，我们可以将数据的水平切分理解为是按照数据行的切分，就是将表中的某些行切分到一个数据库，而另外的某些行又切分到其他的数据库中，如图：

5.1 实现分表

1、选择要拆分的表

MySQL 单表存储数据条数是有瓶颈的，单表达到 1000 万条数据就达到了瓶颈，会影响查询效率，需要进行水平拆分（分表）进行优化。

例如：例子中的 orders、 orders_detail 都已经达到 600 万行数据，需要进行分表优化。
2、分表字段

以 orders 表为例，可以根据不同自字段进行分表

编号	分表字段	效果
1	id（主键、或创建时间）	查询订单注重时效，历史订单被查询的次数少，如此分片会造成一个节点访问多，一个访问少，不平均。
2	customer_id（客户 id）	根据客户 id 去分，两个节点访问平均，一个客户的所有订单都在同一个节点

3、修改配置文件 schema.xml

#为 orders 表设置数据节点为 dn1、 dn2， 并指定分片规则为 mod_rule（自定义的名字）
<table name="orders" dataNode="dn1,dn2" rule="mod_rule" ></table>

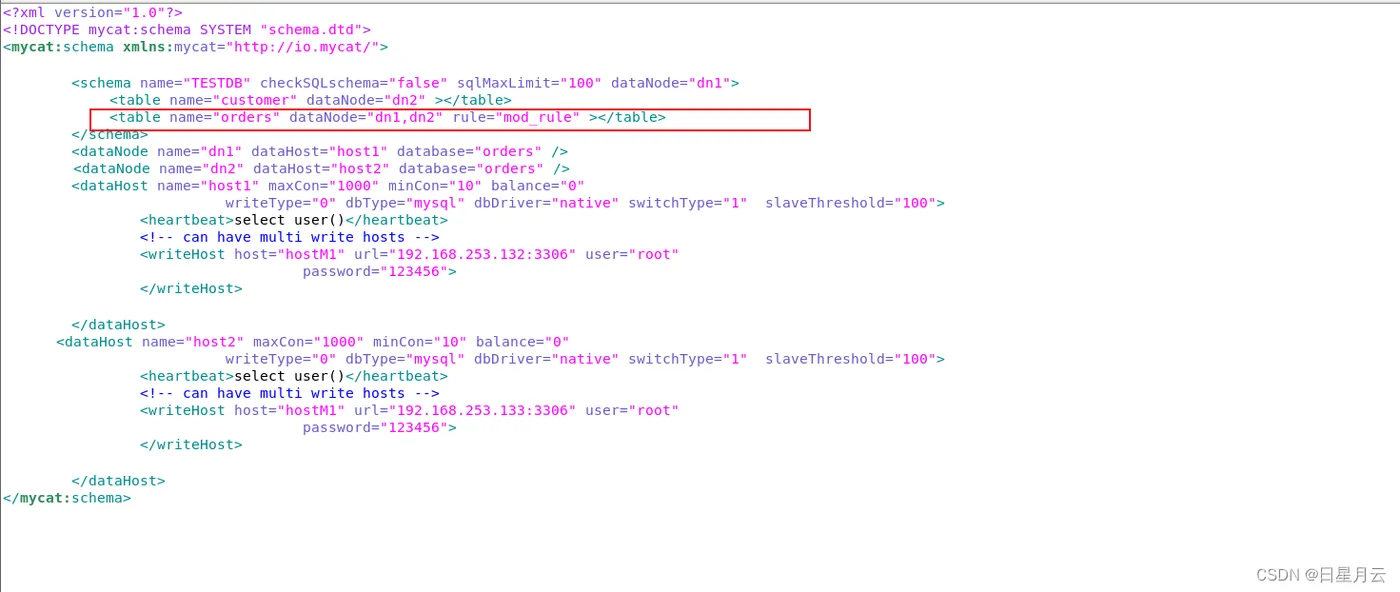

#如下图

4、修改配置文件 rule.xml

#在 rule 配置文件里新增分片规则 mod_rule，并指定规则适用字段为 customer_id，
#还有选择分片算法 mod-long（对字段求模运算） ， customer_id 对两个节点求模，根据结果分片
#配置算法 mod-long 参数 count 为 2，两个节点
<tableRule name="mod_rule">
  <rule>
  <columns>customer_id</columns>
  <algorithm>mod-long</algorithm>
  </rule>
</tableRule>
…
<!-- 不需自己写，需修改count -->
<function name="mod-long" class="io.mycat.route.function.PartitionByMod">
  <!-- how many data nodes -->
  <property name="count">2</property>
</function>

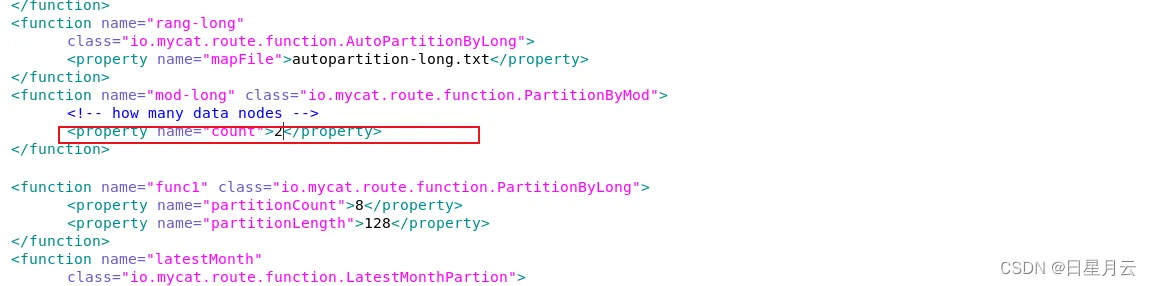

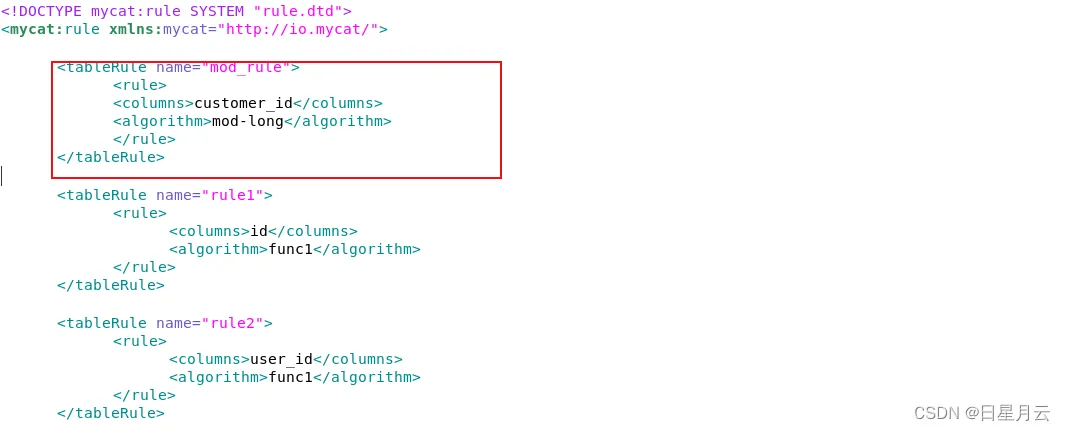

#如下图：

5、在数据节点 dn2 上建 orders 表

#订单表 rows:600万
CREATE TABLE orders(
  id INT AUTO_INCREMENT,
  order_type INT,
  customer_id INT,
  amount DECIMAL(10,2),
  PRIMARY KEY(id)
);

6、重启 Mycat，让配置生效

./mycat console

7、访问 Mycat 实现分片

mysql> use TESTDB;
#在 mycat 里向 orders 表插入数据， INSERT 字段不能省略
INSERT INTO orders(id,order_type,customer_id,amount) VALUES (1,101,100,100100);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(2,101,100,100300);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(3,101,101,120000);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(4,101,101,103000);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(5,102,101,100400);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(6,102,100,100020);

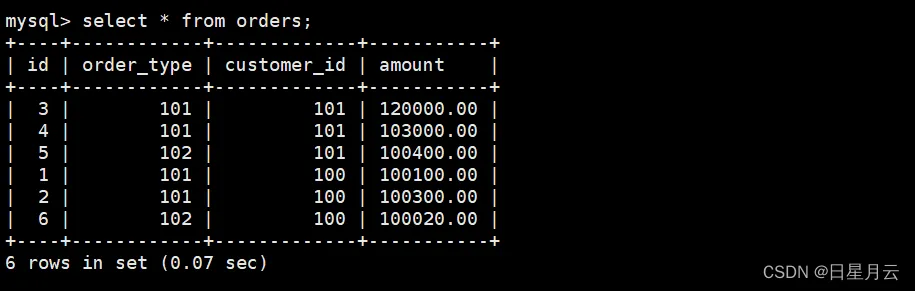

#在mycat、 dn1、 dn2中查看orders表数据，分表成功

是根据mod_rule规则分的

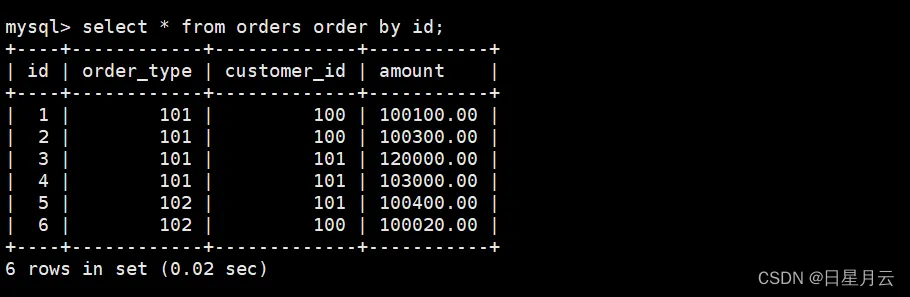

mycat

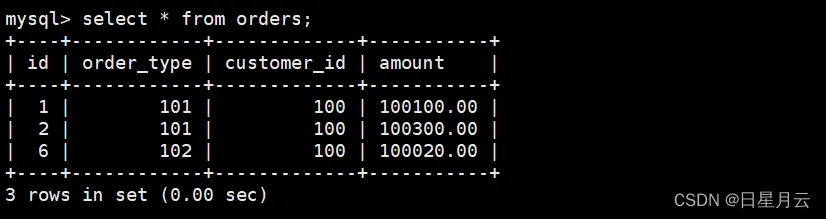

dn1 customer_id=100

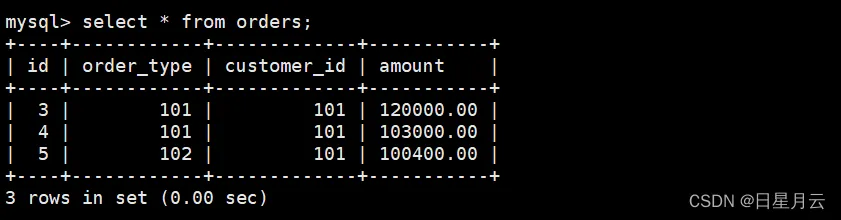

dn2 customer_id=101
