5.2 Mycat 的分片 “join”

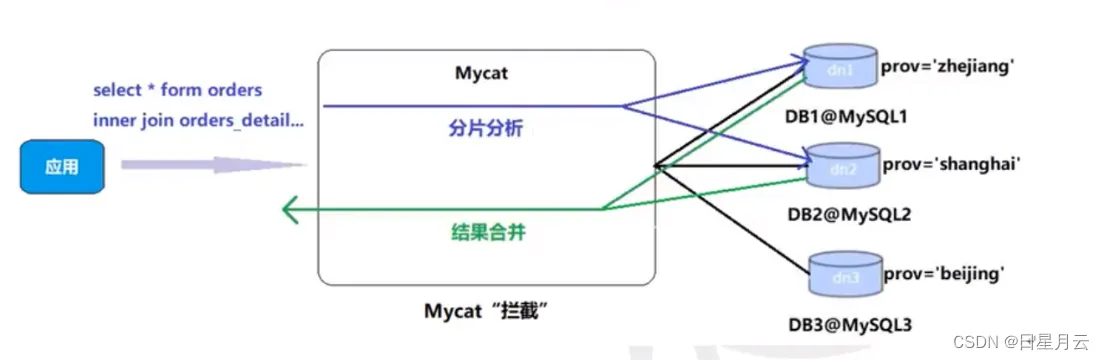

Orders 订单表已经进行分表操作了,和它关联的 orders_detail 订单详情表如何进行 join 查询。我们要对 orders_detail 也要进行分片操作。 Join 的原理如下图:
1、 ER 表
Mycat 借鉴了 NewSQL 领域的新秀 Foundation DB 的设计思路, Foundation DB 创新性的提出了 Table Group 的概念,其将子表的存储位置依赖于主表,并且物理上紧邻存放,因此彻底解决了JION 的效率和性能问 题,根据这一思路,提出了基于 E-R 关系的数据分片策略,子表的记录与所关联的父表记录存放在同一个数据分片上。

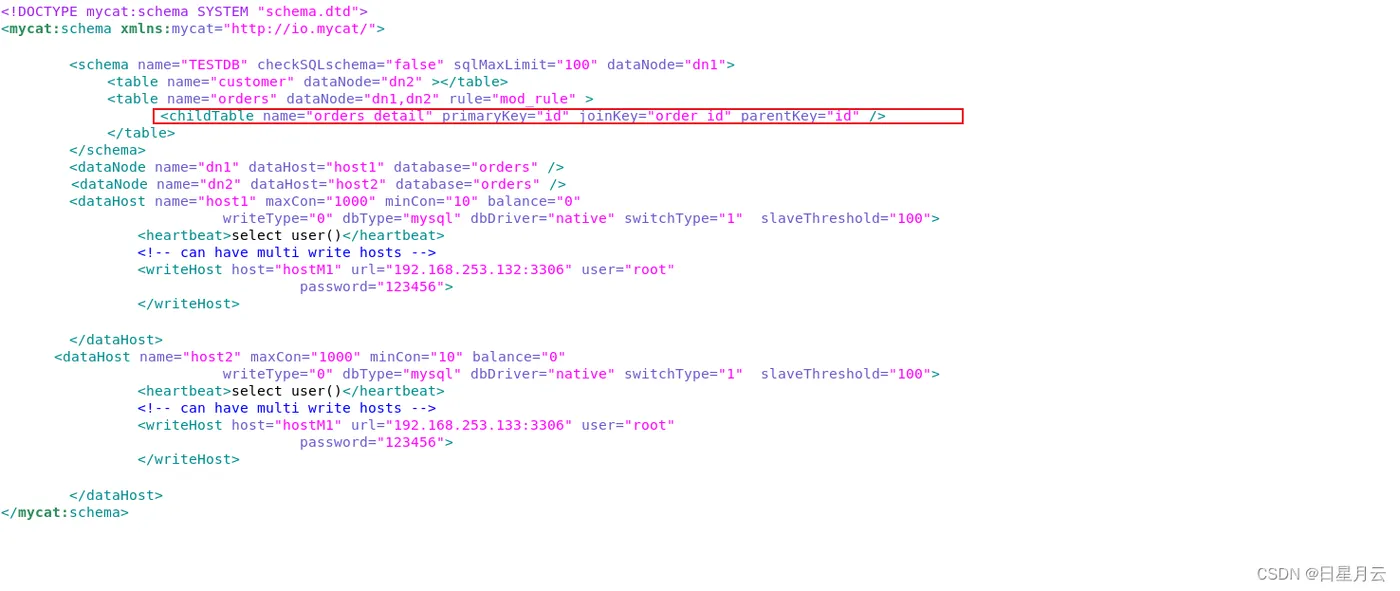

#修改 schema.xml 配置文件 … <table name="orders" dataNode="dn1,dn2" rule="mod_rule" > <childTable name="orders_detail" primaryKey="id" joinKey="order_id" parentKey="id" /> </table> …
#在dn2 创建 orders_detail 表 #订单详细表 rows:600万 CREATE TABLE orders_detail( id INT AUTO_INCREMENT, detail VARCHAR(2000), order_id INT, PRIMARY KEY(id) );

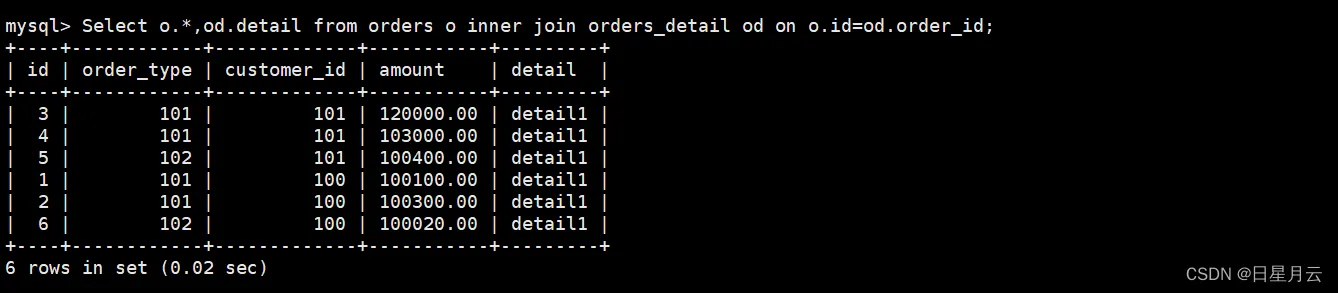

#重启 Mycat #访问 Mycat 向 orders_detail 表插入数据 mysql> use TESTDB; INSERT INTO orders_detail(id,detail,order_id) values(1,'detail1',1); INSERT INTO orders_detail(id,detail,order_id) VALUES(2,'detail1',2); INSERT INTO orders_detail(id,detail,order_id) VALUES(3,'detail1',3); INSERT INTO orders_detail(id,detail,order_id) VALUES(4,'detail1',4); INSERT INTO orders_detail(id,detail,order_id) VALUES(5,'detail1',5); INSERT INTO orders_detail(id,detail,order_id) VALUES(6,'detail1',6); #在mycat、 dn1、 dn2中运行两个表join语句 Select o.*,od.detail from orders o inner join orders_detail od on o.id=od.order_id;

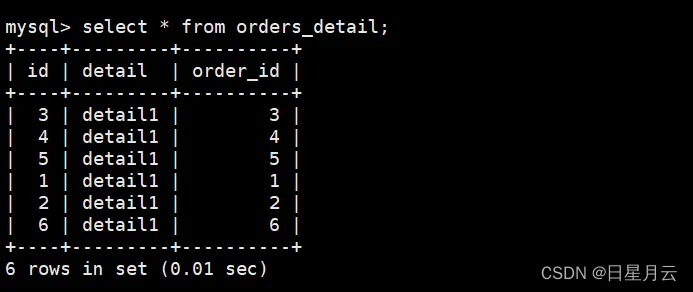

mycat
2、 全局表
在分片的情况下,当业务表因为规模而进行分片以后,业务表与这些附属的字典表之间的关联,就成了比较 棘手的问题,考虑到字典表具有以下几个特性:
① 变动不频繁
② 数据量总体变化不大
③ 数据规模不大,很少有超过数十万条记录
鉴于此, Mycat 定义了一种特殊的表,称之为“全局表”,全局表具有以下特性:
① 全局表的插入、更新操作会实时在所有节点上执行,保持各个分片的数据一致性
② 全局表的查询操作,只从一个节点获取
③ 全局表可以跟任何一个表进行 JOIN 操作
将字典表或者符合字典表特性的一些表定义为全局表,则从另外一个方面,很好的解决了数据JOIN 的难题。 通过全局表+基于 E-R 关系的分片策略, Mycat 可以满足 80%以上的企业应用开发

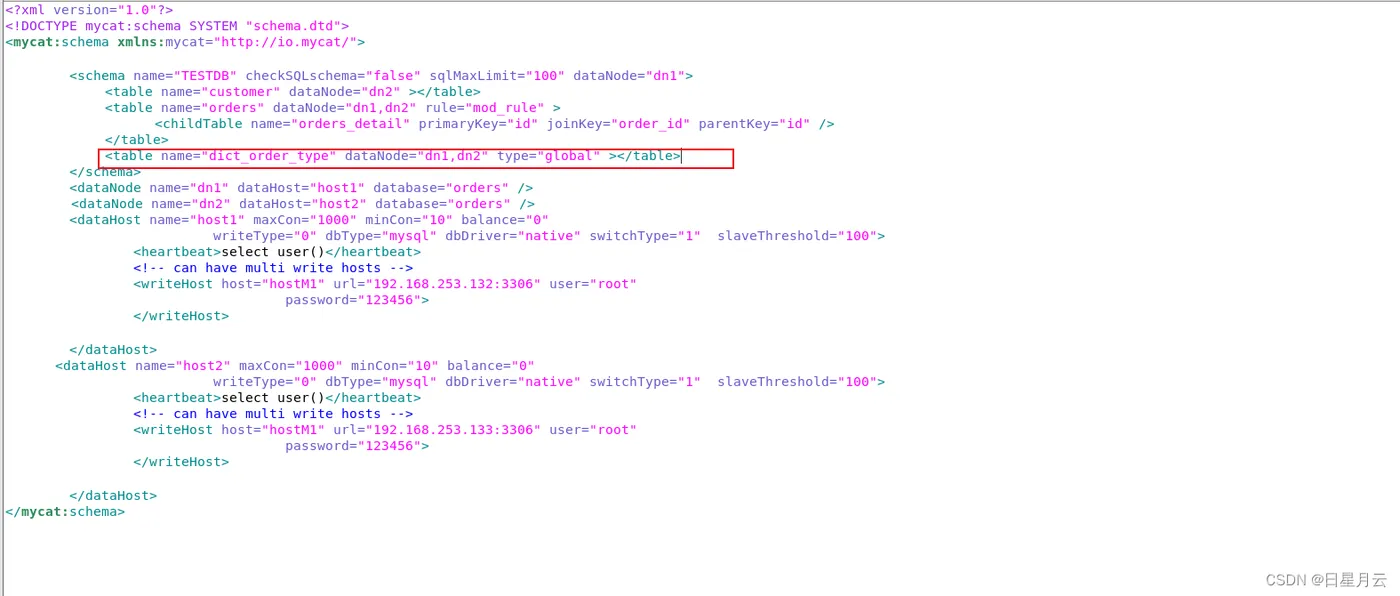

#修改 schema.xml 配置文件 … <table name="orders" dataNode="dn1,dn2" rule="mod_rule" > <childTable name="orders_detail" primaryKey="id" joinKey="order_id" parentKey="id" /> </table> <table name="dict_order_type" dataNode="dn1,dn2" type="global" ></table> …
#在dn2 创建 dict_order_type 表 #订单状态字典表 rows:20 CREATE TABLE dict_order_type( id INT AUTO_INCREMENT, order_type VARCHAR(200), PRIMARY KEY(id) );

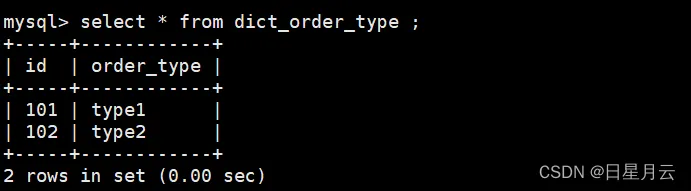

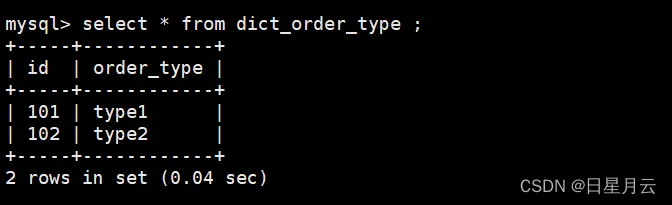

#重启 Mycat #访问 Mycat 向 dict_order_type 表插入数据 mysql> use TESTDB; INSERT INTO dict_order_type(id,order_type) VALUES(101,'type1'); INSERT INTO dict_order_type(id,order_type) VALUES(102,'type2'); #在Mycat、 dn1、 dn2中查询表数据
mycat
dn1
dn2
5.3 常用分片规则
1、 取模
此规则为对分片字段求摸运算。 也是水平分表最常用规则。 5.1 配置分表中, orders 表采用了此规则。
2、 分片枚举
通过在配置文件中配置可能的枚举 id,自己配置分片,本规则适用于特定的场景,比如有些业务需要按照省份或区县来做保存,而全国省份区县固定的,这类业务使用本条规则。

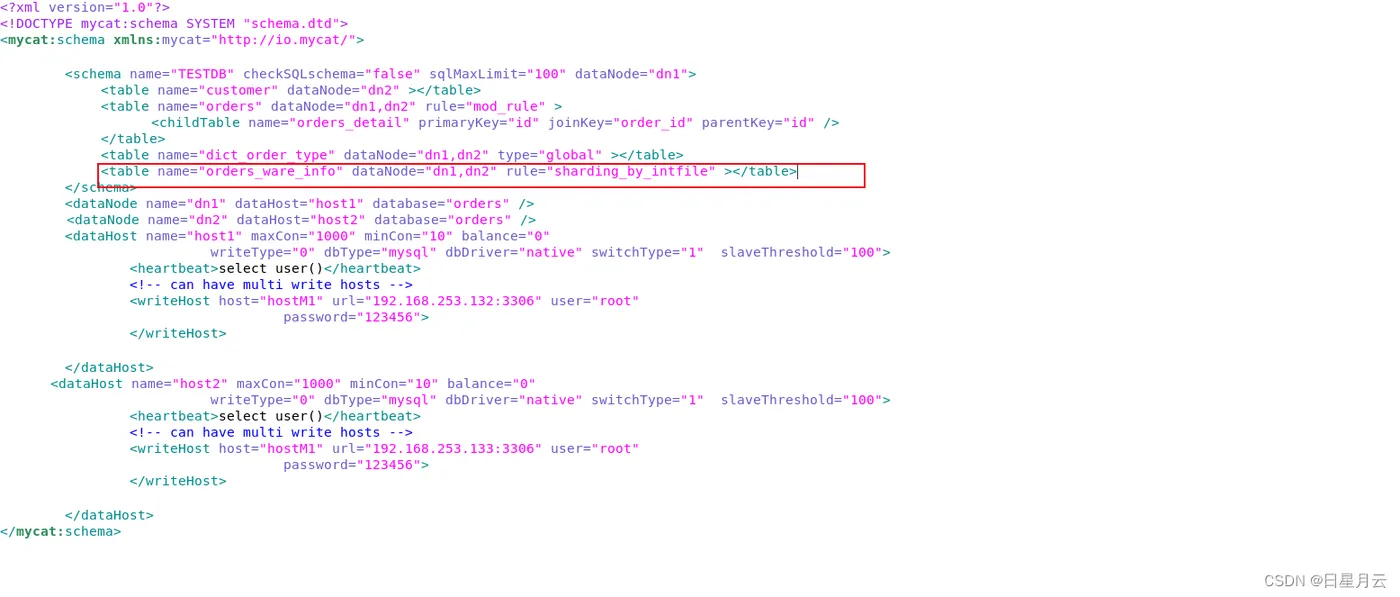

#(1) 修改schema.xml配置文件 <table name="orders_ware_info" dataNode="dn1,dn2" rule="sharding_by_intfile" ></table>
#(2) 修改rule.xml配置文件 <tableRule name="sharding_by_intfile"> <rule> <columns>areacode</columns> <algorithm>hash-int</algorithm> </rule> </tableRule> … #修改 <function name="hash-int" class="io.mycat.route.function.PartitionByFileMap"> <property name="mapFile">partition-hash-int.txt</property> <property name="type">1</property> <property name="defaultNode">0</property> </function> # columns:分片字段, algorithm:分片函数 # mapFile: 标识配置文件名称, type: 0为int型、 非0为String, #defaultNode: 默认节点:小于 0 表示不设置默认节点,大于等于 0 表示设置默认节点, # 设置默认节点如果碰到不识别的枚举值,就让它路由到默认节点,如不设置不识别就报错
#(3) 修改partition-hash-int.txt配置文件 vim partition-hash-int.txt 110=0 120=1 #(4) 重启 Mycat
#(5) 访问Mycat创建表 #订单归属区域信息表 mysql> use TESTDB; CREATE TABLE orders_ware_info ( `id` INT AUTO_INCREMENT comment '编号', `order_id` INT comment '订单编号', `address` VARCHAR(200) comment '地址', `areacode` VARCHAR(20) comment '区域编号', PRIMARY KEY(id) ); #(6) 插入数据 INSERT INTO orders_ware_info(id, order_id,address,areacode) VALUES (1,1,'北京','110'); INSERT INTO orders_ware_info(id, order_id,address,areacode) VALUES (2,2,'天津','120'); #(7) 查询Mycat、 dn1、 dn2可以看到数据分片效果

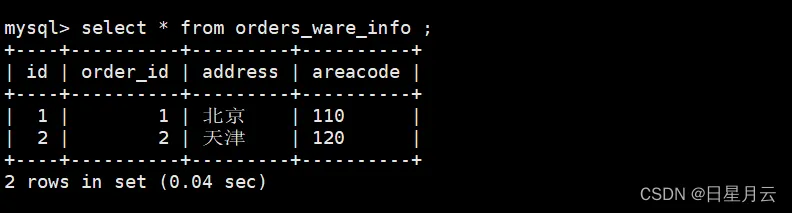

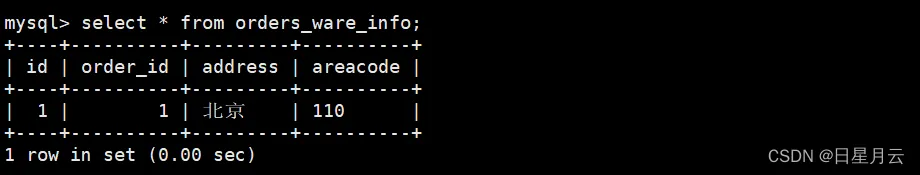

mycat
dn1

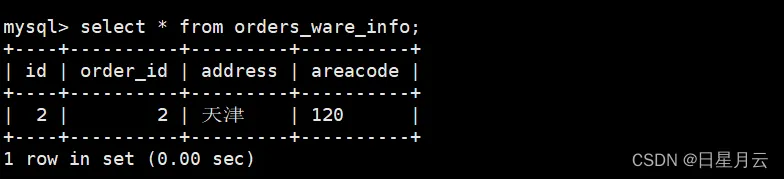

dn2
3、 范围约定
此分片适用于,提前规划好分片字段某个范围属于哪个分片。

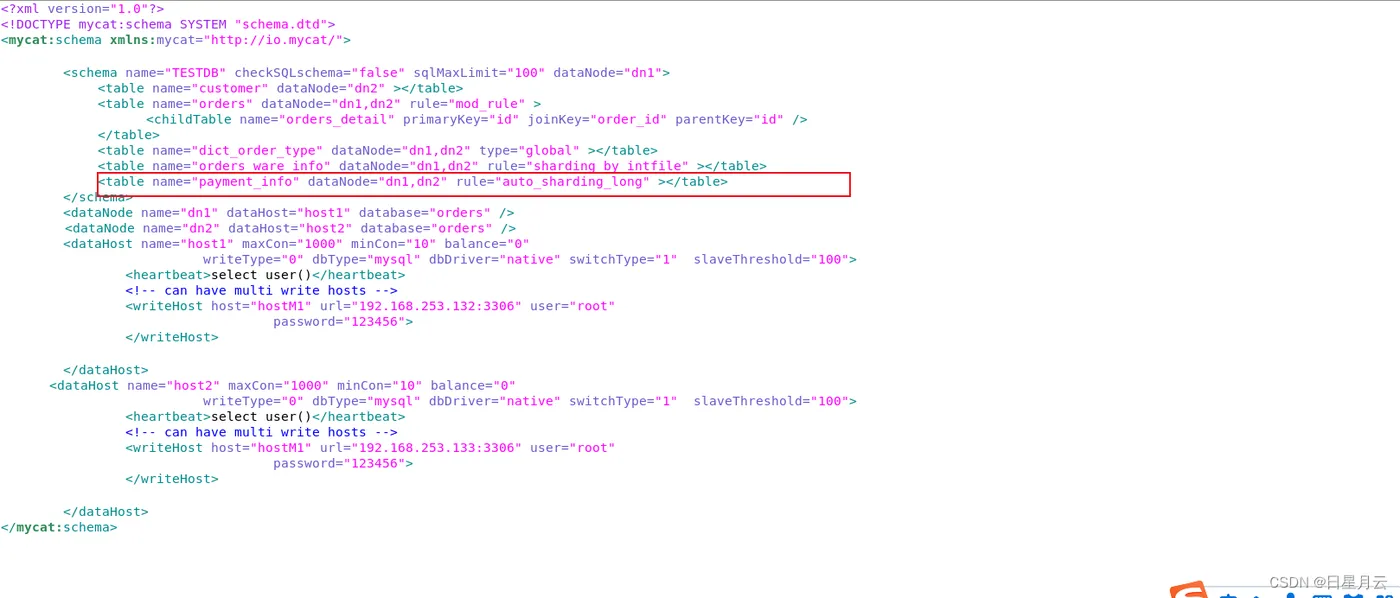

#(1) 修改schema.xml配置文件 <table name="payment_info" dataNode="dn1,dn2" rule="auto_sharding_long" ></table>
#(2) 修改rule.xml配置文件 <tableRule name="auto_sharding_long"> <rule> <columns>order_id</columns> <algorithm>rang-long</algorithm> </rule> </tableRule> … <function name="rang-long" class="io.mycat.route.function.AutoPartitionByLong"> <property name="mapFile">autopartition-long.txt</property> <property name="defaultNode">0</property> </function> # columns:分片字段, algorithm:分片函数 # mapFile: 标识配置文件名称 #defaultNode: 默认节点:小于 0 表示不设置默认节点,大于等于 0 表示设置默认节点, # 设置默认节点如果碰到不识别的枚举值,就让它路由到默认节点,如不设置不识别就报错
#(3) 修改autopartition-long.txt配置文件 0-102=0 103-200=1 #(4) 重启 Mycat

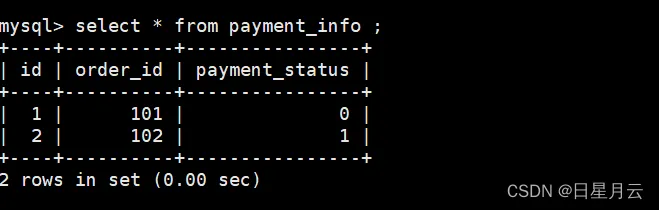

#(5) 访问Mycat创建表 #支付信息表 mysql> use TESTDB; CREATE TABLE payment_info ( `id` INT AUTO_INCREMENT comment '编号', `order_id` INT comment '订单编号', `payment_status` INT comment '支付状态', PRIMARY KEY(id) ); #(6) 插入数据 INSERT INTO payment_info (id,order_id,payment_status) VALUES (1,101,0); INSERT INTO payment_info (id,order_id,payment_status) VALUES (2,102,1); INSERT INTO payment_info (id,order_id ,payment_status) VALUES (3,103,0); INSERT INTO payment_info (id,order_id,payment_status) VALUES (4,104,1); #(7) 查询Mycat、 dn1、 dn2可以看到数据分片效果

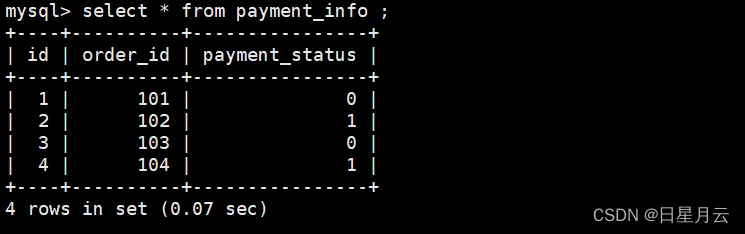

mycat
dn1

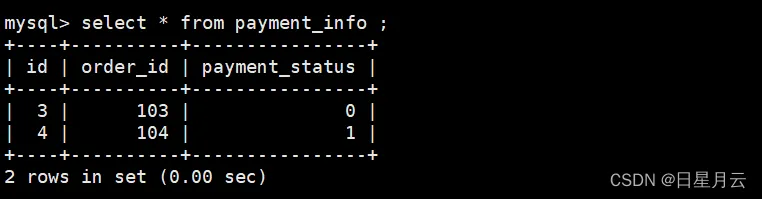

dn2
4、 按日期(天)分片
此规则为按天分片。 设定时间格式、范围

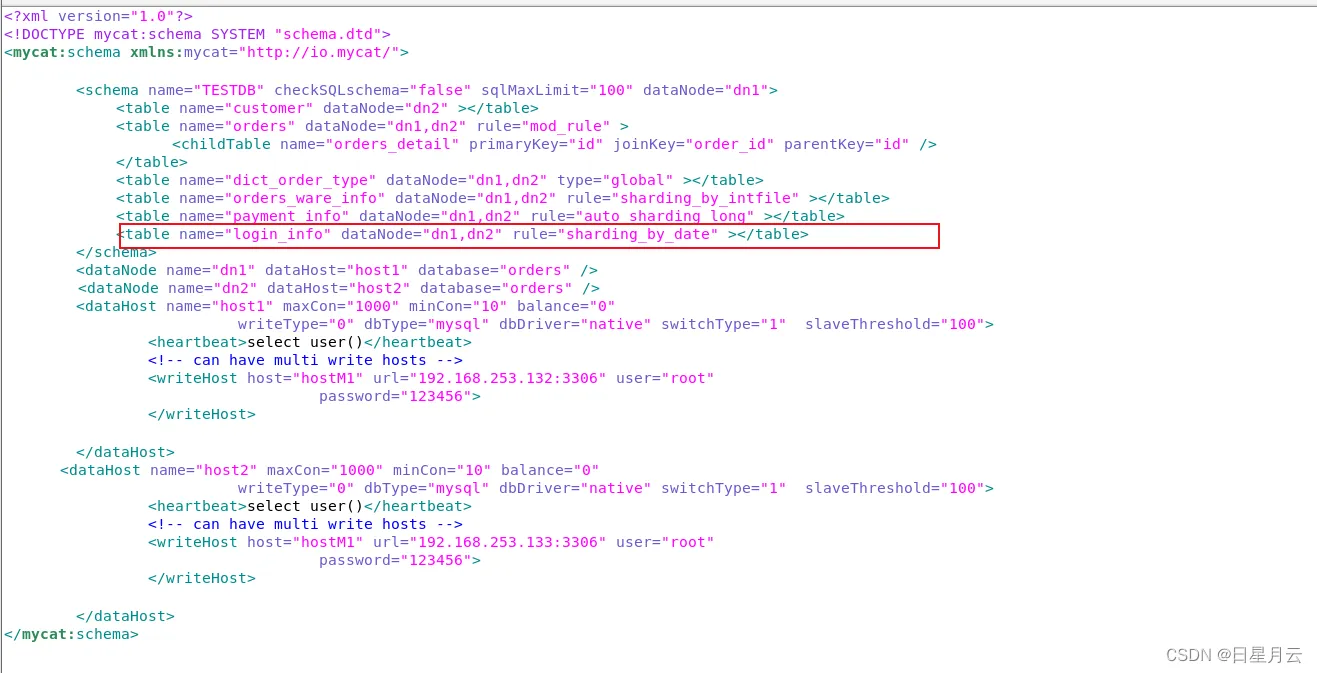

#(1) 修改schema.xml配置文件 <table name="login_info" dataNode="dn1,dn2" rule="sharding_by_date" ></table>
#(2) 修改rule.xml配置文件 <tableRule name="sharding_by_date"> <rule> <columns>login_date</columns> <algorithm>shardingByDate</algorithm> </rule> </tableRule> … #需要自己实现 <function name="shardingByDate" class="io.mycat.route.function.PartitionByDate"> <property name="dateFormat">yyyy-MM-dd</property> <property name="sBeginDate">2019-01-01</property> <property name="sEndDate">2019-01-04</property> <property name="sPartionDay">2</property> </function> # columns:分片字段, algorithm:分片函数 #dateFormat :日期格式 #sBeginDate :开始日期 #sEndDate:结束日期,则代表数据达到了这个日期的分片后循环从开始分片插入 #sPartionDay :分区天数,即默认从开始日期算起,分隔 2 天一个分区
#(3) 重启 Mycat #(4) 访问Mycat创建表 #用户信息表 mysql> use TESTDB; CREATE TABLE login_info ( `id` INT AUTO_INCREMENT comment '编号', `user_id` INT comment '用户编号', `login_date` date comment '登录日期', PRIMARY KEY(id) ); #(6) 插入数据 INSERT INTO login_info(id,user_id,login_date) VALUES (1,101,'2019-01-01'); INSERT INTO login_info(id,user_id,login_date) VALUES (2,102,'2019-01-02'); INSERT INTO login_info(id,user_id,login_date) VALUES (3,103,'2019-01-03'); INSERT INTO login_info(id,user_id,login_date) VALUES (4,104,'2019-01-04'); INSERT INTO login_info(id,user_id,login_date) VALUES (5,103,'2019-01-05'); INSERT INTO login_info(id,user_id,login_date) VALUES (6,104,'2019-01-06'); #(7) 查询Mycat、 dn1、 dn2可以看到数据分片效果

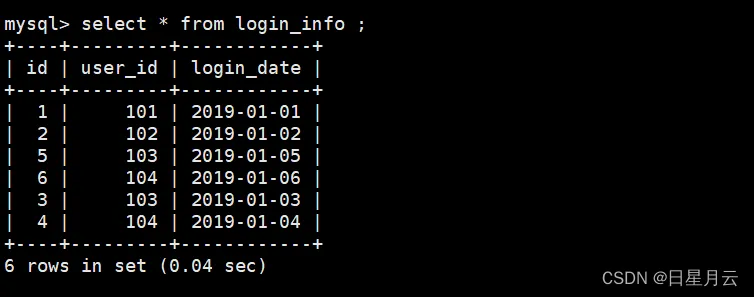

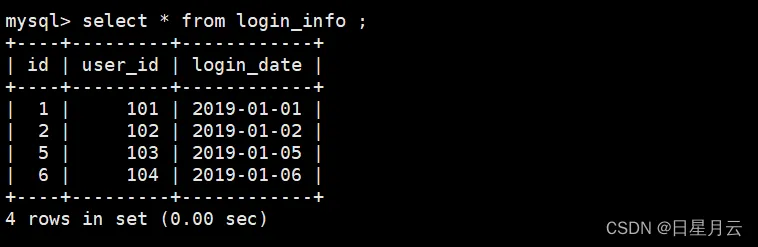

mycat

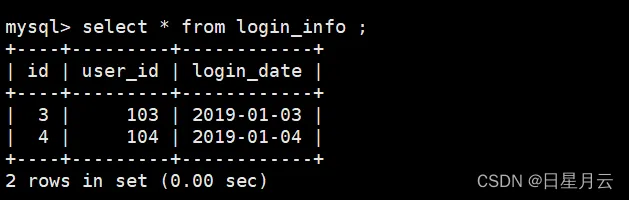

dn1
dn2
总结
<?xml version="1.0"?> <!DOCTYPE mycat:schema SYSTEM "schema.dtd"> <mycat:schema xmlns:mycat="http://io.mycat/"> <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1"> <table name="customer" dataNode="dn2" ></table><!--分库--> <table name="orders" dataNode="dn1,dn2" rule="mod_rule" > <!--求模分表 --> <childTable name="orders_detail" primaryKey="id" joinKey="order_id" parentKey="id" /> <!--关联子表 --> </table> <table name="dict_order_type" dataNode="dn1,dn2" type="global" ></table><!-- 全局表 --> <table name="orders_ware_info" dataNode="dn1,dn2" rule="sharding_by_intfile" ></table><!--分片枚举 --> <table name="payment_info" dataNode="dn1,dn2" rule="auto_sharding_long" ></table> <!-- 范围约定 --> <table name="login_info" dataNode="dn1,dn2" rule="sharding_by_date" ></table><!-- 日期分片 --> </schema> <dataNode name="dn1" dataHost="host1" database="orders" /> <dataNode name="dn2" dataHost="host2" database="orders" /> <dataHost name="host1" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100"> <heartbeat>select user()</heartbeat> <!-- can have multi write hosts --> <writeHost host="hostM1" url="192.168.253.132:3306" user="root" password="123456"> </writeHost> </dataHost> <dataHost name="host2" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100"> <heartbeat>select user()</heartbeat> <!-- can have multi write hosts --> <writeHost host="hostM1" url="192.168.253.133:3306" user="root" password="123456"> </writeHost> </dataHost> </mycat:schema>
5.4 全局序列
在实现分库分表的情况下,数据库自增主键已无法保证自增主键的全局唯一。为此, Mycat 提供了全局 sequence,并且提供了包含本地配置和数据库配置等多种实现方式
1、 本地文件
此方式 Mycat 将 sequence 配置到文件中,当使用到 sequence 中的配置后, Mycat 会更下classpath 中的 sequence_conf.properties 文件中 sequence 当前的值。
① 优点: 本地加载,读取速度较快
② 缺点: 抗风险能力差, Mycat 所在主机宕机后,无法读取本地文件。
2、 数据库方式(推荐)
利用数据库一个表 来进行计数累加。但是并不是每次生成序列都读写数据库,这样效率太低。Mycat 会预加载一部分号段到 Mycat 的内存中,这样大部分读写序列都是在内存中完成的。如果内存中的号段用完了 Mycat 会再向数据库要一次。
问:那如果 Mycat 崩溃了 ,那内存中的序列岂不是都没了?
是的。如果是这样,那么 Mycat 启动后会向数据库申请新的号段,原有号段会弃用。
也就是说如果 Mycat 重启,那么损失是当前的号段没用完的号码,但是不会因此出现主键重复
① 建库序列脚本

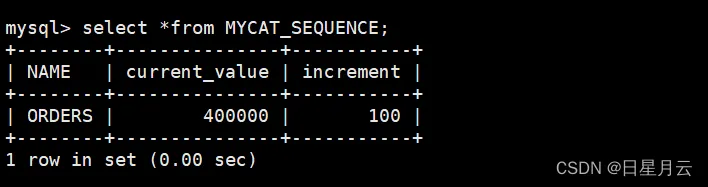

#在 dn1 上创建全局序列表 CREATE TABLE MYCAT_SEQUENCE (NAME VARCHAR(50) NOT NULL,current_value INT NOT NULL,increment INT NOT NULL DEFAULT 100, PRIMARY KEY(NAME)) ENGINE=INNODB; #创建全局序列所需函数 DELIMITER $$ CREATE FUNCTION mycat_seq_currval(seq_name VARCHAR(50)) RETURNS VARCHAR(64) DETERMINISTIC BEGIN DECLARE retval VARCHAR(64); SET retval="-999999999,null"; SELECT CONCAT(CAST(current_value AS CHAR),",",CAST(increment AS CHAR)) INTO retval FROM MYCAT_SEQUENCE WHERE NAME = seq_name; RETURN retval; END $$ DELIMITER ; DELIMITER $$ CREATE FUNCTION mycat_seq_setval(seq_name VARCHAR(50),VALUE INTEGER) RETURNS VARCHAR(64) DETERMINISTIC BEGIN UPDATE MYCAT_SEQUENCE SET current_value = VALUE WHERE NAME = seq_name; RETURN mycat_seq_currval(seq_name); END $$ DELIMITER ; DELIMITER $$ CREATE FUNCTION mycat_seq_nextval(seq_name VARCHAR(50)) RETURNS VARCHAR(64) DETERMINISTIC BEGIN UPDATE MYCAT_SEQUENCE SET current_value = current_value + increment WHERE NAME = seq_name; RETURN mycat_seq_currval(seq_name); END $$ DELIMITER ; #初始化序列表记录 INSERT INTO MYCAT_SEQUENCE(NAME,current_value,increment) VALUES ('ORDERS', 400000, 100);
② 修改 Mycat 配置

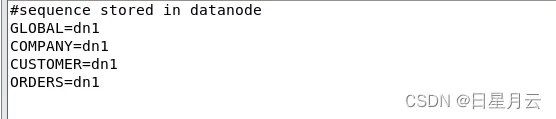

#修改sequence_db_conf.properties vim sequence_db_conf.properties #意思是 ORDERS这个序列在dn1这个节点上,具体dn1节点是哪台机子,请参考schema.xml

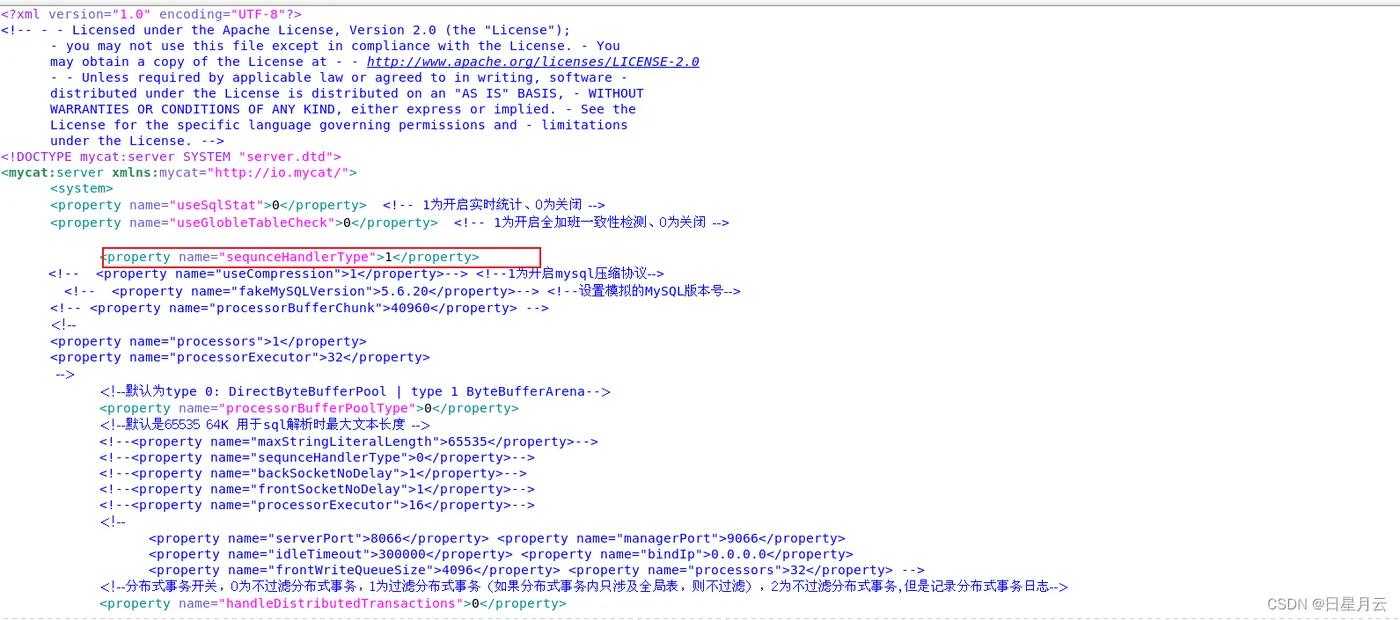

#修改server.xml vim server.xml #全局序列类型: 0-本地文件, 1-数据库方式, 2-时间戳方式。此处应该修改成1。 <property name="sequnceHandlerType">1</property>
#重启Mycat
③ 验证全局序列

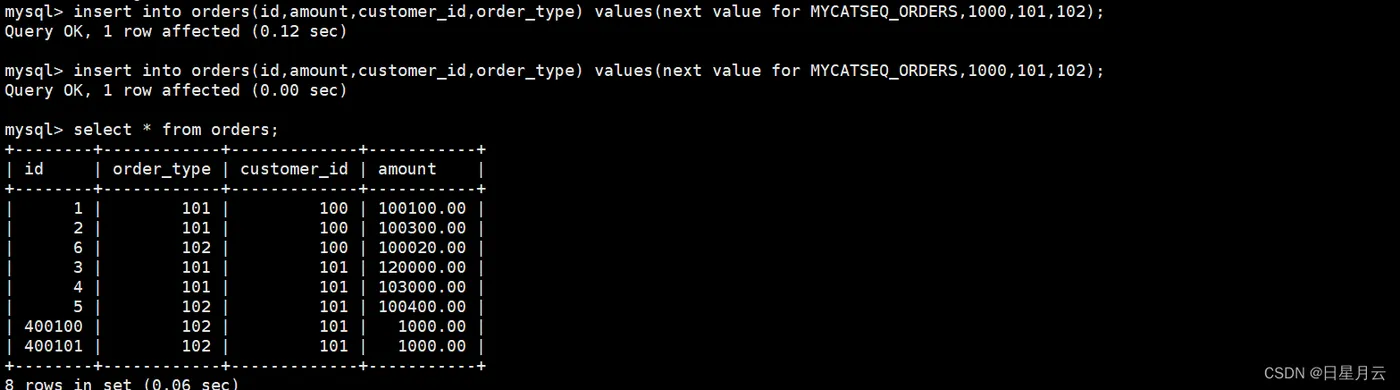

#登录 Mycat,插入数据 insert into orders(id,amount,customer_id,order_type) values(next value for MYCATSEQ_ORDERS,1000,101,102); insert into orders(id,amount,customer_id,order_type) values(next value for MYCATSEQ_ORDERS,1000,101,102); #查询数据

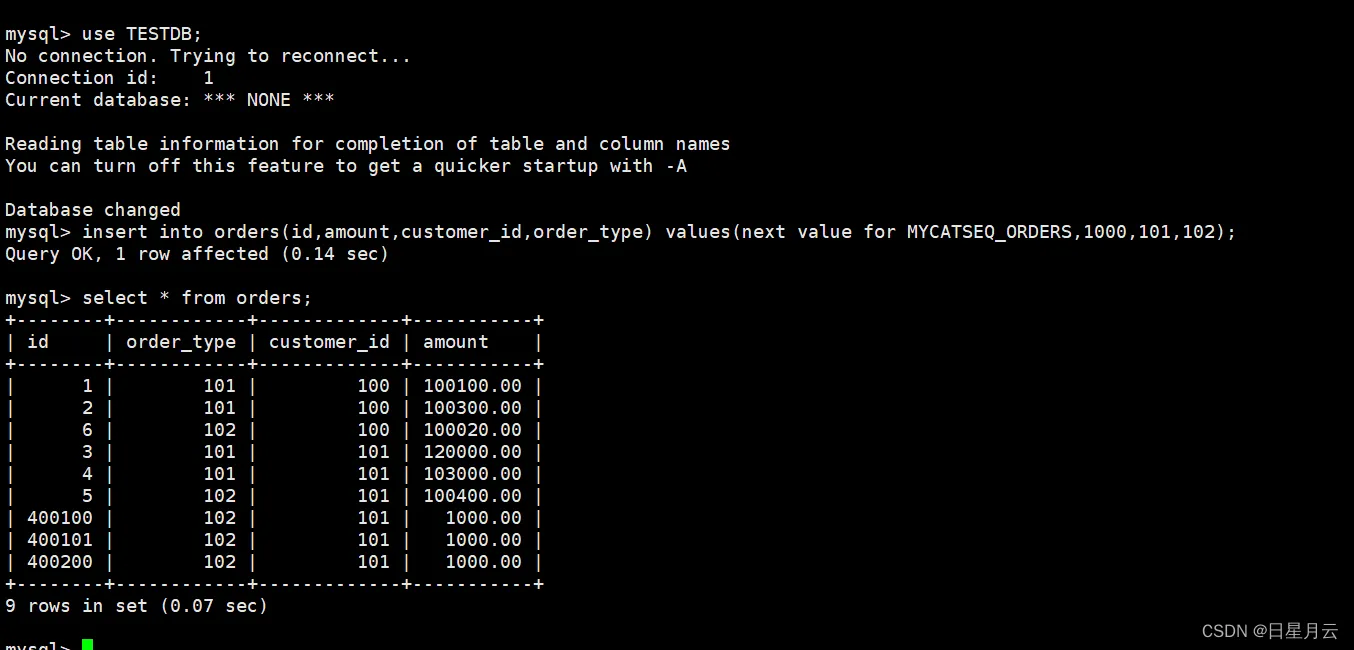

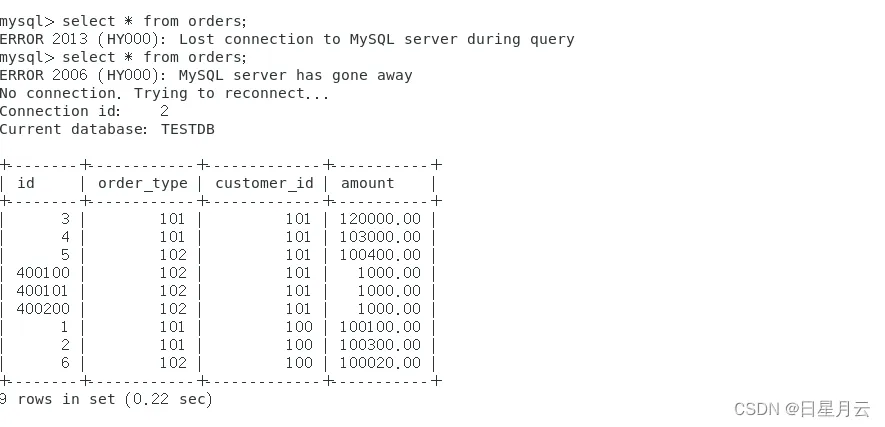

#重启Mycat后,再次插入数据,再查询
3、 时间戳方式
全局序列ID= 64 位二进制 (42(毫秒)+5(机器 ID)+5(业务编码)+12(重复累加) 换算成十进制为 18 位数的long 类型,每毫秒可以并发 12 位二进制的累加。
① 优点: 配置简单
② 缺点: 18 位 ID 过长
4、 自主生成全局序列
可在 java 项目里自己生成全局序列,如下:
① 根据业务逻辑组合
② 可以利用 redis 的单线程原子性 incr 来生成序列,但,自主生成需要单独在工程中用 java 代码实现, 还是推荐使用 Mycat 自带全局序列。
第六章 基于 HA 机制的 Mycat 高可用
在实际项目中, Mycat 服务也需要考虑高可用性,如果 Mycat 所在服务器出现宕机,或 Mycat 服务故障,需要有备机提供服务,需要考虑 Mycat 集群。
6.1 高可用方案

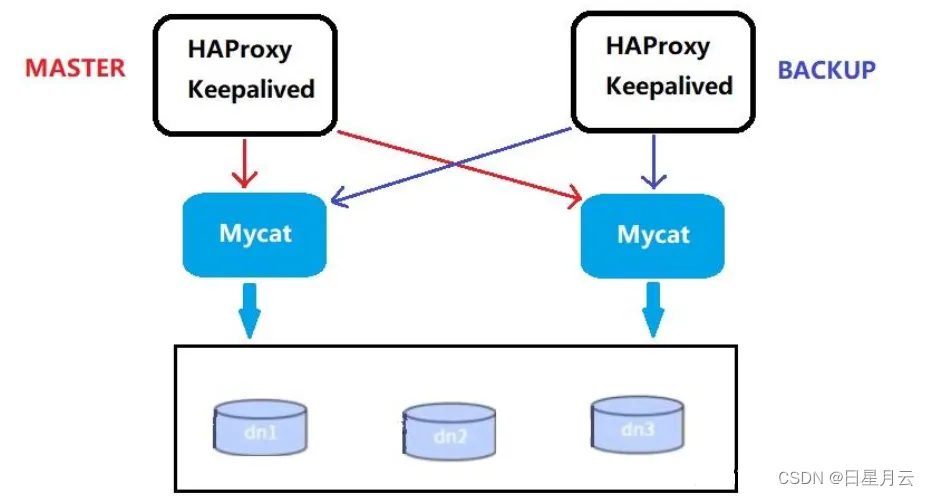

我们可以使用 HAProxy + Keepalived 配合两台 Mycat 搭起 Mycat 集群,实现高可用性。 HAProxy实现了 MyCat 多节点的集群高可用和负载均衡, 而 HAProxy 自身的高可用则可以通过 Keepalived 来实现。
编号 | 角色 | IP 地址 | 机器名 |
1 | Mycat1 | 192.168.253.132 | mysq2 |
2 | Mycat2 | 192.168.253.133 | mysqlS2-1 |
3 | HAProxy (master) | 192.168.253.134 | mysql2-2 |
4 | Keepalived(master) | 192.168.253.134 | mysql2-2 |
5 | HAProxy(backup) | 192.168.253.135 | mysqlS2-2 |
6 | Keepalived(backup) | 192.168.253.135 | mysqlS2-2 |
6.2 安装配置 HAProxy

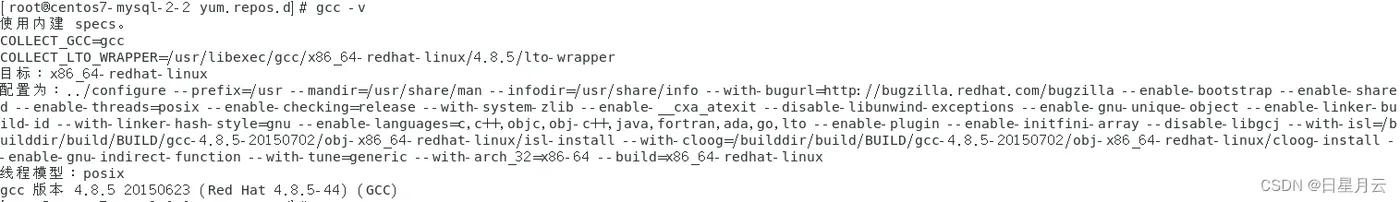

还需安装gcc编译

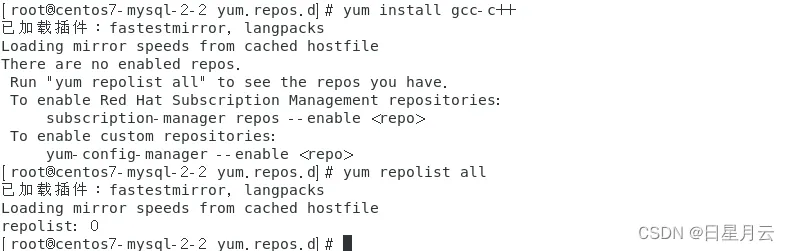

yum install gcc-c++
yum安装保证自己有网
拿浏览器试一下
如果是静态ip配置错了
请看:如何配置静态ip
在VMware中给Linux虚拟机配置静态IP的详细步骤(CentOs 7)
或者
先改为动态ip
#进入镜像目录 cd /etc/yum.repos.d/ #可以查看 所有的镜像 ls #删除全部镜像 rm -rf *.repo #配置aliyun的镜像 #CentOS 5 wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-5.repo #CentOS 6 wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-6.repo #CentOS 7 wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo
CentOS 7 下载yum源报错:正在解析主机 mirrors.aliyun.com (mirrors.aliyun.com)… 失败:未知的名称或服务。
登录root用户,用vim /etc/resolv.conf ,打开rsolv.conf,添加DNS地址
nameserver 8.8.8.8 nameserver 8.8.4.4 nameserver 223.5.5.5 nameserver 223.6.6.6 #(nameserver 223.5.5.5 和 nameserver 223.6.6.6选择其中一个添加即可)
修改centOS6和centOS7的yum源为阿里源 mirrors.aliyun.com
GATEWAY=192.168.126.2 DNS1=8.8.8.8 DNS2=114.114.114.114

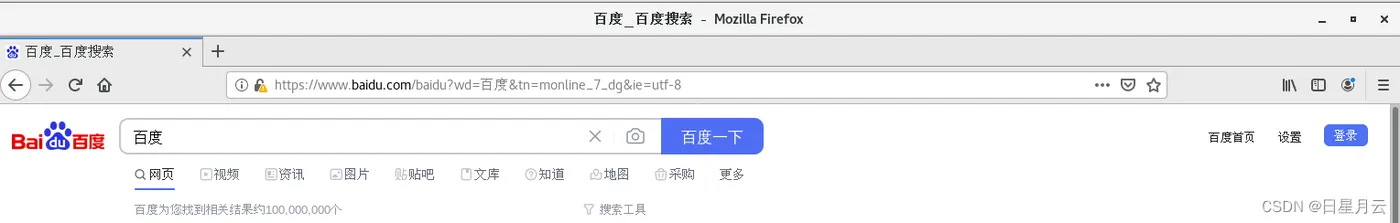

最后发现我配置的静态ip连上网但是浏览器百度不了
又改了一下ip配置,动态ip
就好了
后面我又重新配置静态ip
如何配置静态ip
在VMware中给Linux虚拟机配置静态IP的详细步骤(CentOs 7)
1、 安装 HAProxy
下载地址:https://src.fedoraproject.org/repo/pkgs/haproxy/
下载版本:haproxy-1.5.18.tar.gz
#1准备好HAProxy安装包,传到/opt目录下 #2解压到/usr/local/src tar -zxvf haproxy-1.5.18.tar.gz -C /usr/local/src #3进入解压后的目录,查看内核版本, 进行编译 cd /usr/local/src/haproxy-1.5.18 uname -r make TARGET=linux310 PREFIX=/usr/local/haproxy ARCH=x86_64 # ARGET=linux310,内核版本,使用uname -r查看内核,如: 3.10.0-514.el7,此时该参数就为linux310; #ARCH=x86_64,系统位数; #PREFIX=/usr/local/haprpxy #/usr/local/haprpxy,为haprpxy安装路径。 #4编译完成后,进行安装 make install PREFIX=/usr/local/haproxy #5安装完成后, 创建目录、 创建HAProxy配置文件 mkdir -p /usr/data/haproxy/ vim /usr/local/haproxy/haproxy.conf #6向配置文件中插入以下配置信息,并保存 global log 127.0.0.1 local0 #log 127.0.0.1 local1 notice #log loghost local0 info maxconn 4096 chroot /usr/local/haproxy pidfile /usr/data/haproxy/haproxy.pid uid 99 gid 99 daemon #debug #quiet defaults log global mode tcp option abortonclose option redispatch retries 3 maxconn 2000 timeout connect 5000 timeout client 50000 timeout server 50000 listen proxy_status bind :48066 mode tcp balance roundrobin server mycat_1 192.168.140.128:8066 check inter 10s #修改192.168.253.132:8066 server mycat_2 192.168.140.127:8066 check inter 10s #修改192.168.253.133:8066 frontend admin_stats bind :7777 mode http stats enable option httplog maxconn 10 stats refresh 30s stats uri /admin #用户名 stats auth admin:123123 #密码 stats hide-version stats admin if TRUE
2、 启动验证
先启动两个mycat
两个mycat一模一样的配置
把conf文件夹复制一下
或者直接复制整个mycat到第二天机器上
第二个mycat
#1启动HAProxy /usr/local/haproxy/sbin/haproxy -f /usr/local/haproxy/haproxy.conf #2查看HAProxy进程 ps -ef|grep haproxy

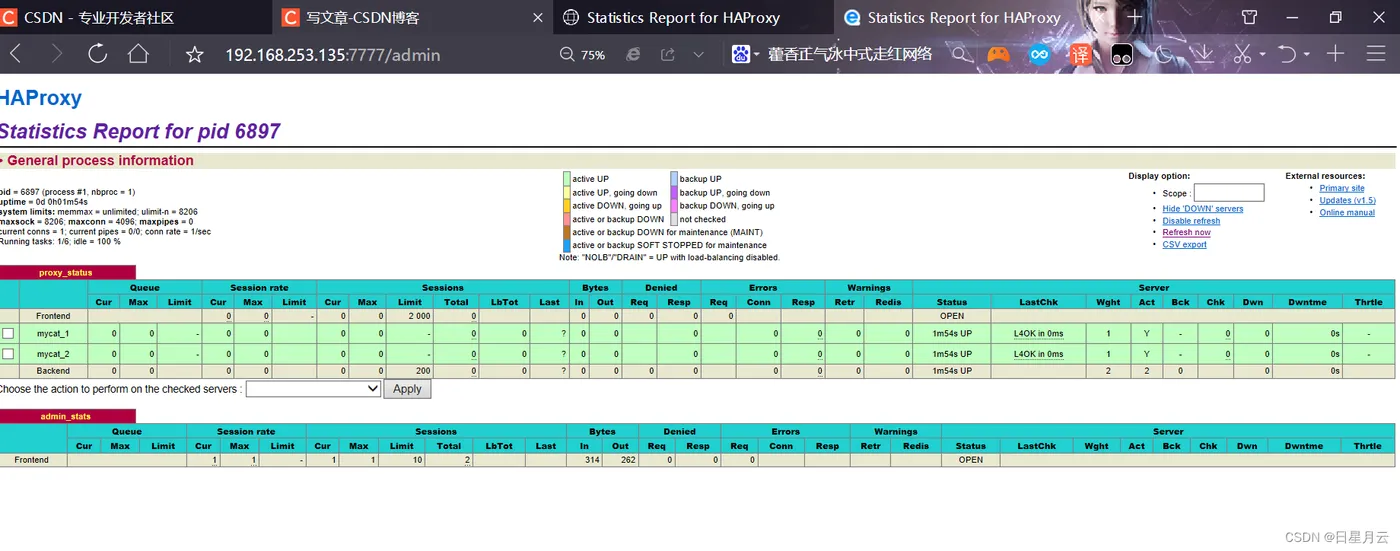

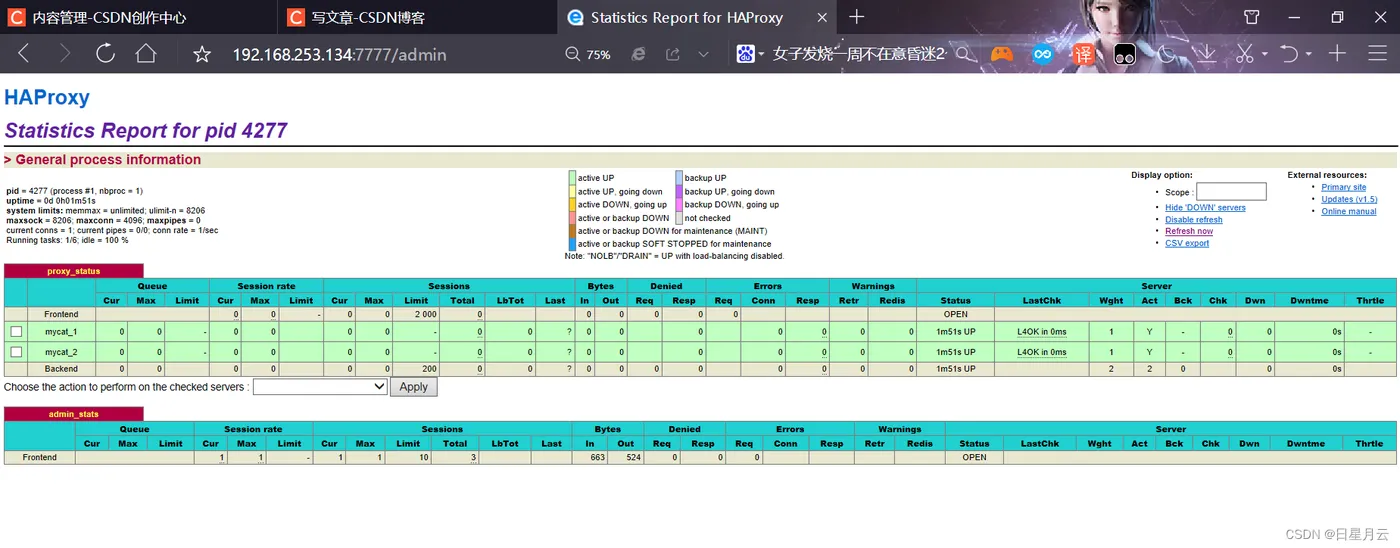

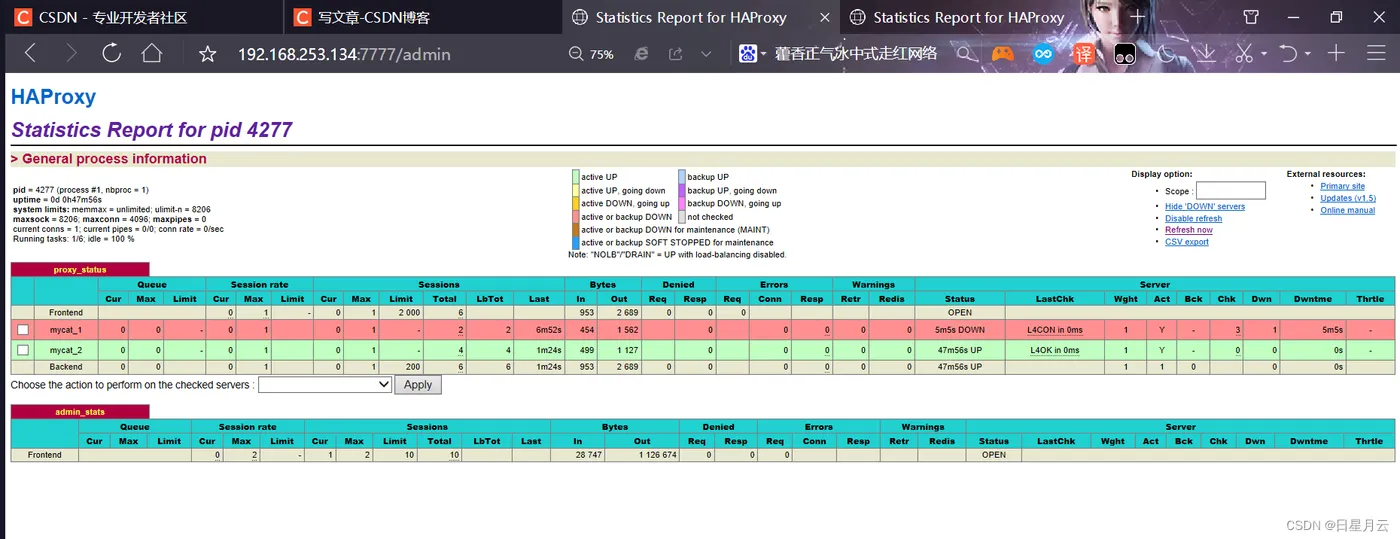

#3打开浏览器访问 http://192.168.140.125:7777/admin #http://192.168.253.134:7777/admin #在弹出框输入用户名: admin密码: 123123 #我的123456 #如果Mycat主备机均已启动,则可以看到如下图
#4验证负载均衡,通过HAProxy访问Mycat mysql -umycat -p123456 -h 192.168.253.132 -P 48066
6.3 配置 Keepalived
下载地址:https://www.keepalived.org/download.html
下载版本:keepalived-1.4.2.tar.gz
1、 安装 Keepalived
#1准备好Keepalived安装包,传到/opt目录下 #2解压到/usr/local/src tar -zxvf keepalived-1.4.2.tar.gz -C /usr/local/src #3安装依赖插件 yum install -y gcc openssl-devel popt-devel #如果./configure --prefix=/usr/local/keepalived出现错误 --- checking for openssl/ssl.h... no configure: error: !!! OpenSSL is not properly installed on your system. !!! !!! Can not include OpenSSL headers files. !!! --- #3进入解压后的目录, 进行配置, 进行编译 cd /usr/local/src/keepalived-1.4.2 ./configure --prefix=/usr/local/keepalived #4进行编译, 完成后进行安装 make make install #5运行前配置 cp /usr/local/src/keepalived-1.4.2/keepalived/etc/init.d/keepalived /etc/init.d/ mkdir /etc/keepalived cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/ cp /usr/local/src/keepalived-1.4.2/keepalived/etc/sysconfig/keepalived /etc/sysconfig/ cp /usr/local/keepalived/sbin/keepalived /usr/sbin/ #6修改配置文件 vim /etc/keepalived/keepalived.conf #修改内容如下 ! Configuration File for keepalived global_defs { notification_email { xlcocoon@foxmail.com } notification_email_from keepalived@showjoy.com smtp_server 127.0.0.1 smtp_connect_timeout 30 router_id LVS_DEVEL vrrp_skip_check_adv_addr vrrp_garp_interval 0 vrrp_gna_interval 0 } vrrp_instance VI_1 { #主机配MASTER,备机配BACKUP state MASTER #所在机器网卡 interface ens33 virtual_router_id 51 #数值越大优先级越高 priority 100 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { #虚拟IP 192.168.140.200 #我的 192.168.253.200 } } virtual_server 192.168.140.200 48066 { delay_loop 6 lb_algo rr lb_kind NAT persistence_timeout 50 protocol TCP real_server 192.168.140.125 48066 { weight 1 TCP_CHECK { connect_timeout 3 retry 3 delay_before_retry 3 } } real_server 192.168.140.126 48600 { weight 1 TCP_CHECK { connect_timeout 3 nb_get_retry 3 delay_before_retry 3 } } }
2、 启动验证
两个HAProxy启动
135的

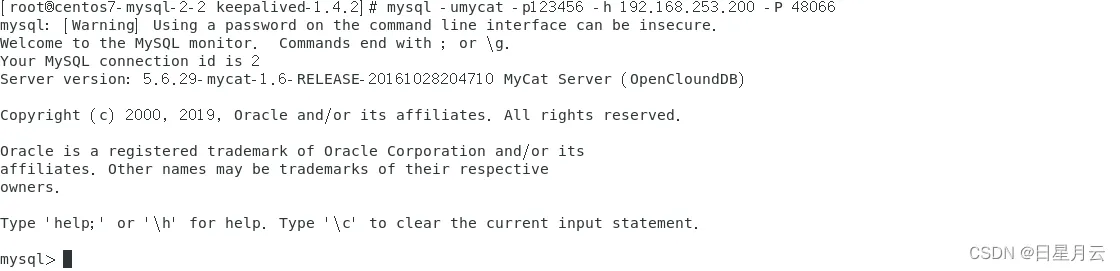

#1启动Keepalived service keepalived start #2登录验证 mysql -umycat -p123456 -h 192.168.140.200 -P 48066 # mysql -umycat -p123456 -h 192.168.253.200 -P 48066
6.4 测试高可用
1、 测试步骤

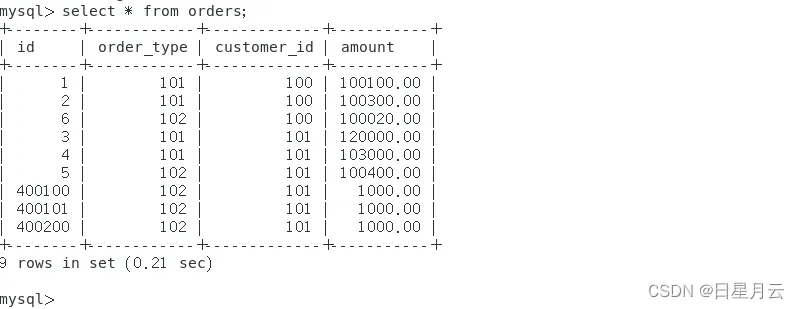

#1关闭mycat 132的mycat #2通过虚拟ip查询数据 mysql -umycat -p123456 -h 192.168.140.200 -P 48066
