利用 Flask 动态展示 Pyecharts 图表数据的几种方法

简介: 利用 Flask 动态展示 Pyecharts 图表数据的几种方法

本文将介绍如何在 web 框架 Flask 中使用可视化工具 pyecharts, 看完本教程你将掌握几种动态展示可视化数据的方法,不会的话你来找我呀…

Flask 模板渲染

1. 新建一个项目flask_pyecharts

在编辑器中选择 New Project,然后选择 Flask,创建完之后,Pycharm 会帮我们把启动脚本和模板文件夹都建好


2. 拷贝 pyecharts 模板

将链接中的以下模板

├── jupyter_lab.html

├── jupyter_notebook.html

├── macro

├── nteract.html

├── simple_chart.html

├── simple_page.html

└── table.html

全部拷贝到 tempaltes 文件夹中

https://github.com/pyecharts/pyecharts/tree/master/pyecharts/render/templates

3.渲染图表

主要目标是将 pyecharts 生成的图表数据在视图函数中返回,所以我们直接在 app.py 中修改代码,如下:

from flask import Flask
from jinja2 import Markup
from pyecharts import options as opts
from pyecharts.charts import Bar
app = Flask(__name__, static_folder="templates")
def bar_base() -> Bar:
    c = (
        Bar()
            .add_xaxis(["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"])
            .add_yaxis("商家A", [5, 20, 36, 10, 75, 90])
            .add_yaxis("商家B", [15, 25, 16, 55, 48, 8])
            .set_global_opts(title_opts=opts.TitleOpts(title="Bar-基本示例", subtitle="我是副标题"))
    )
    return c
@app.route("/")
def index():
    c = bar_base()
    return Markup(c.render_embed())
if __name__ == "__main__":
    app.run()

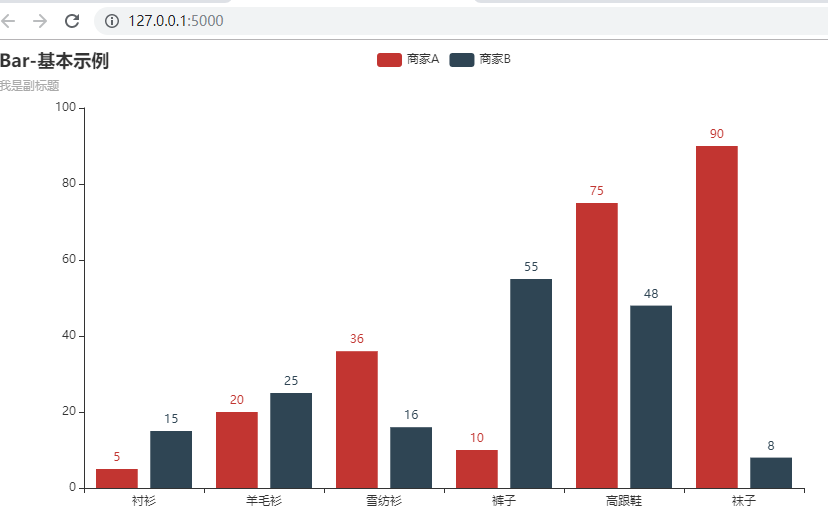

直接运行,在浏览器中输入地址,直接将数据显示出来了


这是一个很简单的静态数据展示,别急好戏还在后头~

Flask 前后端分离

前面讲的是一个静态数据的展示的方法,用 pyecharts 和  Flask 结合最主要是实现一种动态更新数据,增量更新数据等功能!以上面讲解的内容为基础,在 templates 文件夹中新建一个 index.html 的文件,其中主要用到了 jquery 和 pyecharts 管理的 echarts.min.js 依赖。

index.html

<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>动态更新数据</title>
    <script src="https://cdn.bootcss.com/jquery/3.0.0/jquery.min.js"></script>
    <script type="text/javascript" src="https://assets.pyecharts.org/assets/echarts.min.js"></script>
</head>
<body>
    <div id="bar" style="width:1000px; height:600px;"></div>
    <script>
      (
        function () {
            var result_json = '{{ result_json|tojson }}';
            // var result = JSON.parse(result_json);
            var chart = echarts.init(document.getElementById('bar'), 'gray', {renderer: 'canvas'});
            $.ajax({
                type: "GET",
                url: "http://127.0.0.1:5000/barChart",
                dataType: 'json',
                data: {result: result_json},
                success: function (result) {
                    chart.setOption(result);
                }
            });
        }
    )
    </script>
</body>
</html>

有 html 基础的朋友应该知道该代码主要是向地址 "127.0.0.1:5000/barChart" 发送请求,所以在 app.py 中我们也需要做相应的修改,添加该地址的路由函数,从而实现动态数据更新。

部分代码如下:

@app.route("/")
def index():
    data = request.args.to_dict()
    return render_template("index.html", result_json=data)
@app.route("/barChart")
def get_bar_chart():
    args = request.args.to_dict()
    result = eval(args.get("result"))
    name = result.get("name")
    subtitle = result.get("subtitle")
    c = bar_base(name, subtitle)
    return c.dump_options_with_quotes()

在 index 视图函数中接收浏览器传过来的参数,然后传递给 index.html。此处只是简单示例,所以未做参数校验。而另一个视图函数主要是获取参数,传给图表生成函数 bar_base(), 从而实现根据 url 地址传过来的参数,动态展示图表数据。结果如下:


这里只是简单演示, 所以只将图表标题作为动态传参。此场景适用于第一次请求获取我们想要的数据,然后将其展示出来。比如我之前写的 NBA 球员数据可视化

Python获取NBA历史巨星和现役所有球员生涯数据曲线

就是此方法,不同球员展示对应球员数据!

定时全量更新图表

该场景主要是前端主动向后端进行数据刷新,定时刷新的核心在于 HTML 的 setInterval 方法。那么 index.html 代码就是下面这样的:

<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>Awesome-pyecharts</title>
    <script src="https://cdn.bootcss.com/jquery/3.0.0/jquery.min.js"></script>
    <script type="text/javascript" src="https://assets.pyecharts.org/assets/echarts.min.js"></script>
</head>
<body>
    <div id="bar" style="width:1000px; height:600px;"></div>
    <script>
        var chart = echarts.init(document.getElementById('bar'), 'white', {renderer: 'canvas'});
        $(
            function () {
                fetchData(chart);
                setInterval(fetchData, 2000);
            }
        );
        function fetchData() {
            $.ajax({
                type: "GET",
                url: "http://127.0.0.1:5000/barChart",
                dataType: 'json',
                success: function (result) {
                    chart.setOption(result);
                }
            });
        }
    </script>
</body>
</html>

对应的将 app.py 中 bar_base() 作相应的修改,从而实现定时全量更新图表

def bar_base() -> Bar:
    c = (
        Bar()
            .add_xaxis(["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"])
            .add_yaxis("商家A", [random.randint(10, 100) for _ in range(6)])
            .add_yaxis("商家B", [random.randint(10, 100) for _ in range(6)])
            .set_global_opts(title_opts=opts.TitleOpts(title="", subtitle=""))
    )
    return c
@app.route("/")
def index():
    return render_template("index.html")
@app.route("/barChart")
def get_bar_chart():
    c = bar_base()
    return c.dump_options_with_quotes()

运行之后,在浏览器中打开,效果如下:



定时更新图表

看到这动图,有没有一种…,如果我是 DJ DJ,琦你太美…

定时增量更新图表

同样的要对 index.html 做修改

<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>Awesome-pyecharts</title>
    <script src="https://cdn.bootcss.com/jquery/3.0.0/jquery.min.js"></script>
    <script type="text/javascript" src="https://assets.pyecharts.org/assets/echarts.min.js"></script>
</head>
<body>
    <div id="bar" style="width:1000px; height:600px;"></div>
    <script>
        var chart = echarts.init(document.getElementById('bar'), 'white', {renderer: 'canvas'});
        var old_data = [];
        $(
            function () {
                fetchData(chart);
                setInterval(getDynamicData, 2000);
            }
        );
        function fetchData() {
            $.ajax({
                type: "GET",
                url: "http://127.0.0.1:5000/lineChart",
                dataType: "json",
                success: function (result) {
                    chart.setOption(result);
                    old_data = chart.getOption().series[0].data;
                }
            });
        }
        function getDynamicData() {
            $.ajax({
                type: "GET",
                url: "http://127.0.0.1:5000/lineDynamicData",
                dataType: "json",
                success: function (result) {
                    old_data.push([result.name, result.value]);
                    chart.setOption({
                        series: [{data: old_data}]
                    });
                }
            });
        }
    </script>
</body>
</html>

增量更新,后端代码也需要相应的修改

from pyecharts.charts import Line
def line_base() -> Line:
    line = (
        Line()
        .add_xaxis(["{}".format(i) for i in range(10)])
        .add_yaxis(
            series_name="",
            y_axis=[randrange(50, 80) for _ in range(10)],
            is_smooth=True,
            label_opts=opts.LabelOpts(is_show=False),
        )
        .set_global_opts(
            title_opts=opts.TitleOpts(title="动态数据"),
            xaxis_opts=opts.AxisOpts(type_="value"),
            yaxis_opts=opts.AxisOpts(type_="value"),
        )
    )
    return line
@app.route("/")
def index():
    return render_template("index.html")
@app.route("/lineChart")
def get_line_chart():
    c = line_base()
    return c.dump_options_with_quotes()
idx = 9
@app.route("/lineDynamicData")
def update_line_data():
    global idx
    idx = idx + 1
    return jsonify({"name": idx, "value": randrange(50, 80)})

走起,来看看效果吧
