ArcGIS应用基础2 制作数据统计图

简介: 😃在本文中,你将学会ArcGIS要素可视化,按空间位置选择要素,属性表汇总统计及统计图表绘制的基本流程

🎈🎈🎈本文数据免费下载



🎯🎯🎯其他GIS空间分析文章

目录

一、实验名称

二、实验目的

三、实验准备

1.数据准备

2.软件准备

四、实验步骤

1.数据加载

2.要素符号化

3.提取不同土地利用噪音影响区域

4.相交区域导出

5.按土地利用类型汇总统计

6.创建统计图表


一、实验名称

       ArcGIS应用基础之制作数据统计图

二、实验目的

0 掌握按用户自定义的样式符号化显示数据

1 掌握适用“按位置选择”、“属性汇总”功能统计属性数据

2 掌握统计图制作的方法

三、实验准备

1.数据准备

0 airport_area.shp:机场范围面要素数据

1 cnel65.shp:噪音影响范围面要素数据

2 parcels.shp:土地利用图层面要素数据

2.软件准备

ArcGIS10.X

四、实验步骤

1.数据加载

       打开ArcMap软件,新建ArcMap空白文档,将上述数据导入进ArcMap软件;

image.gif编辑

image.gif编辑

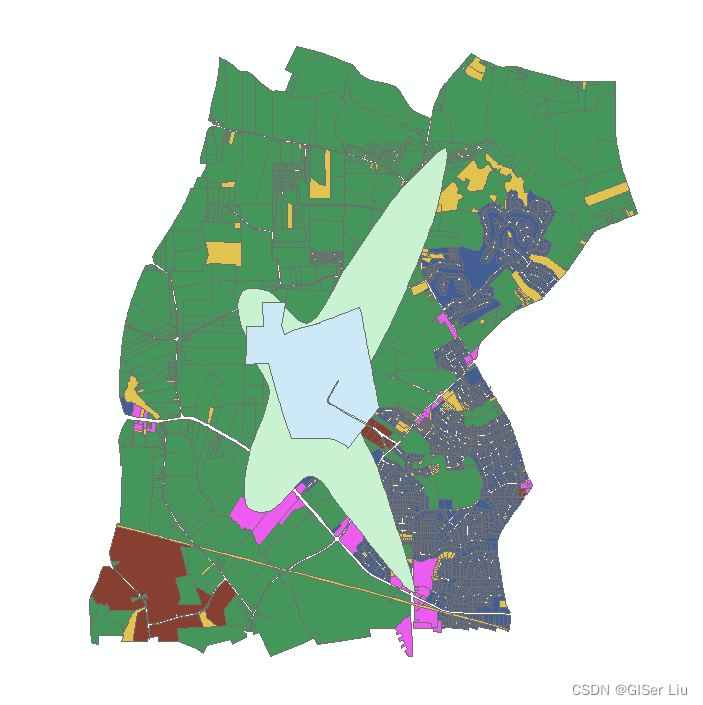

2.要素符号化

       要素可视化的内容我们在上一篇文章中已经详细讲解,这里我们需要将土地利用图层parcels.shp根据具体情况符号化。右击打开图层属性>符号系统>类别唯一值>选择LAND_USE字段>添加所有值,调整好色彩以后确定即可。

image.gif编辑

image.gif编辑

image.gif编辑

3.提取不同土地利用噪音影响区域

       根据我们的分析需求,现在我们需要将土地利用类别中受到噪音影响的区域提取出来。

       打开按位置选择工具>目标图层选择土地利用图层paecels.shp,源图层选择噪音影响区域图层ccnel65.shp,空间选择方法为与源图层要素相交>确定即可。

image.gif编辑

image.gif编辑

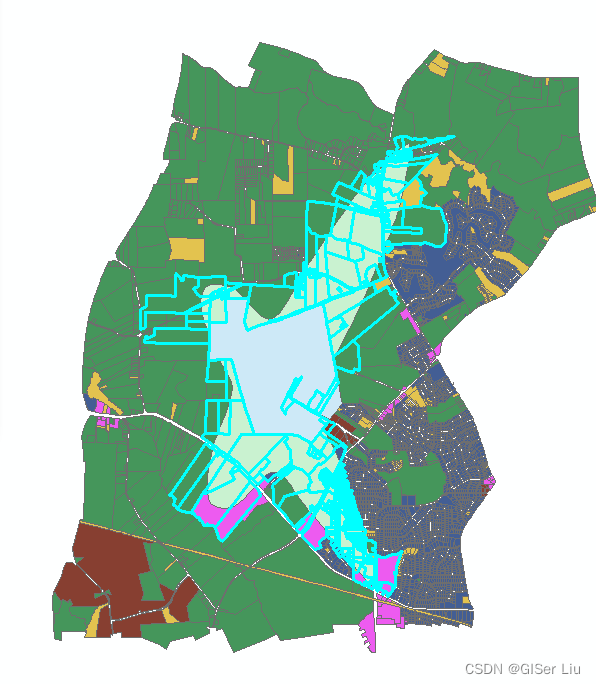

       可以看到,相交区域已被高亮选中。

image.gif编辑

4.相交区域导出

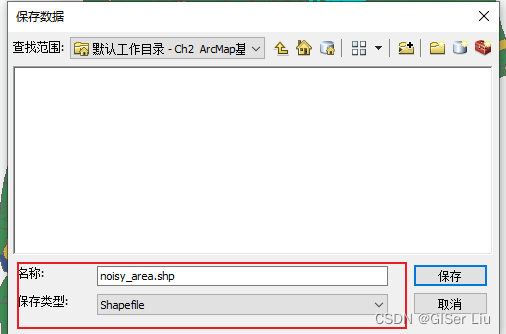

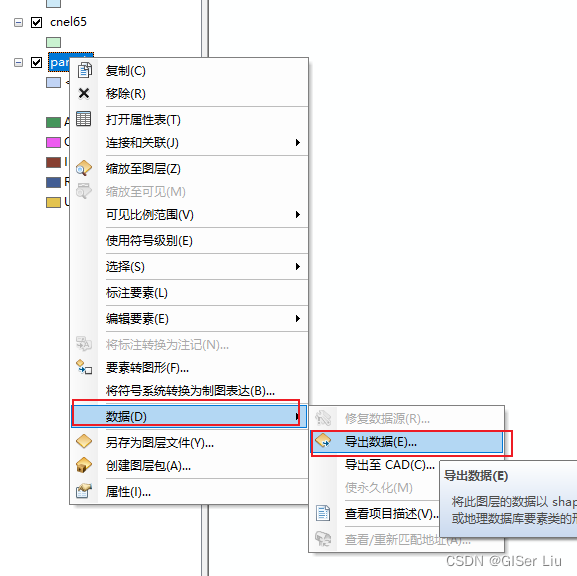

      我们将相交区域导出,方便之后的统计,导出文件命名为noisy_area,保存类型为shpfile。

image.gif编辑

image.gif编辑

image.gif编辑

       将导出的图层加载到工作空间,可以看到是我们选择的相交区域。

image.gif编辑

5.按土地利用类型汇总统计

       我们对导出的受噪音影响范围的土地利用类型数据按照不同土地利用类型进行汇总统计,统计出噪音影响区域每种地物类型所占地块数量。

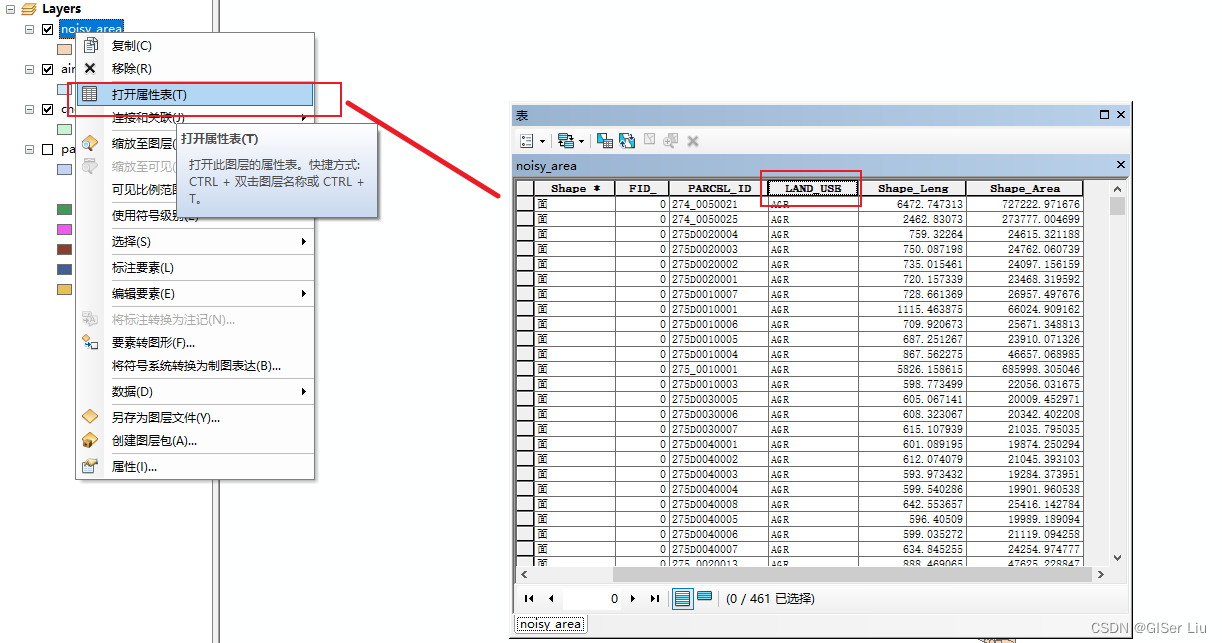

       在noisy_area.shp图层上右击打开属性表>选择土地利用类型字段LAND_USE>右击选择汇总>选择输出路径及及文件名称Sum_landuse.dbf,保存类型为dBASE表;确认后导出文件dBASE表,文件将加载至内容列表中。

image.gif编辑

image.gif编辑

image.gif编辑

image.gif编辑

6.创建统计图表

       在上文中,我们已经根据土地利用类型进行了汇总统计,现在我们需要根据汇总统计结果创建统计图表。

       在菜单栏中选择视图>图表>创建图表,根据实际情况选择统计图表类型,值字段以及标注字段,完成后下一步,设置图表标题等,这一步与excel操作类似,dbf表你也可以看作是excel表。根据实际情况修改,点击完成即可。

image.gif编辑

image.gif编辑

image.gif编辑

       对于创建好的图表,我们在图表上右击选择添加到布局。

image.gif编辑

                在布局视图下,我们经过图幅整饰调整以后,便可出图,下图为出图结果。

image.gif编辑

        至此,本次实验圆满结束!🏆🏆🏆

image.gif编辑


如果觉得我的文章对您有帮助,三连+关注便是对我创作的最大鼓励!
