1. 题目

抽中了第11题！

2. 模块清单 (R2018a)

2.1 Step

阶跃

Simulink/Sources

2.2 Sum

求和

Simulink/Math Operations

2.3 Gain

增益

Simulink/Math Operations

2.4 Integrator

积分

Simulink/Continuous

2.5 Derivative

微分

Simulink/Continuous

2.6 Add

累加

Simulink/Math Operations

2.7 Transfer Fcn

传递函数

Simulink/Continuous

2.8 Scope

示波器

Simulink/Sinks

2.9 To Workspace

输出到工作空间

Simulink/Sinks

3. 参数配置

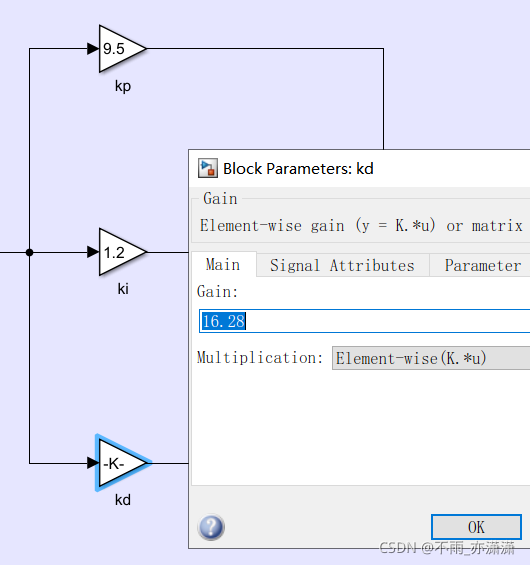

3.1 增益：

修改 Kp Ki Kd 的值

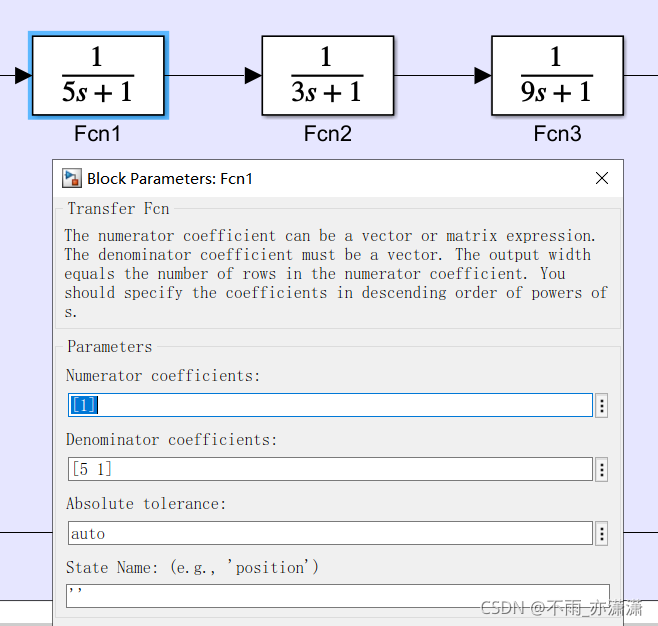

3.2 传函：

修改 Fcn1 Fcn2 Fcn3 表达式

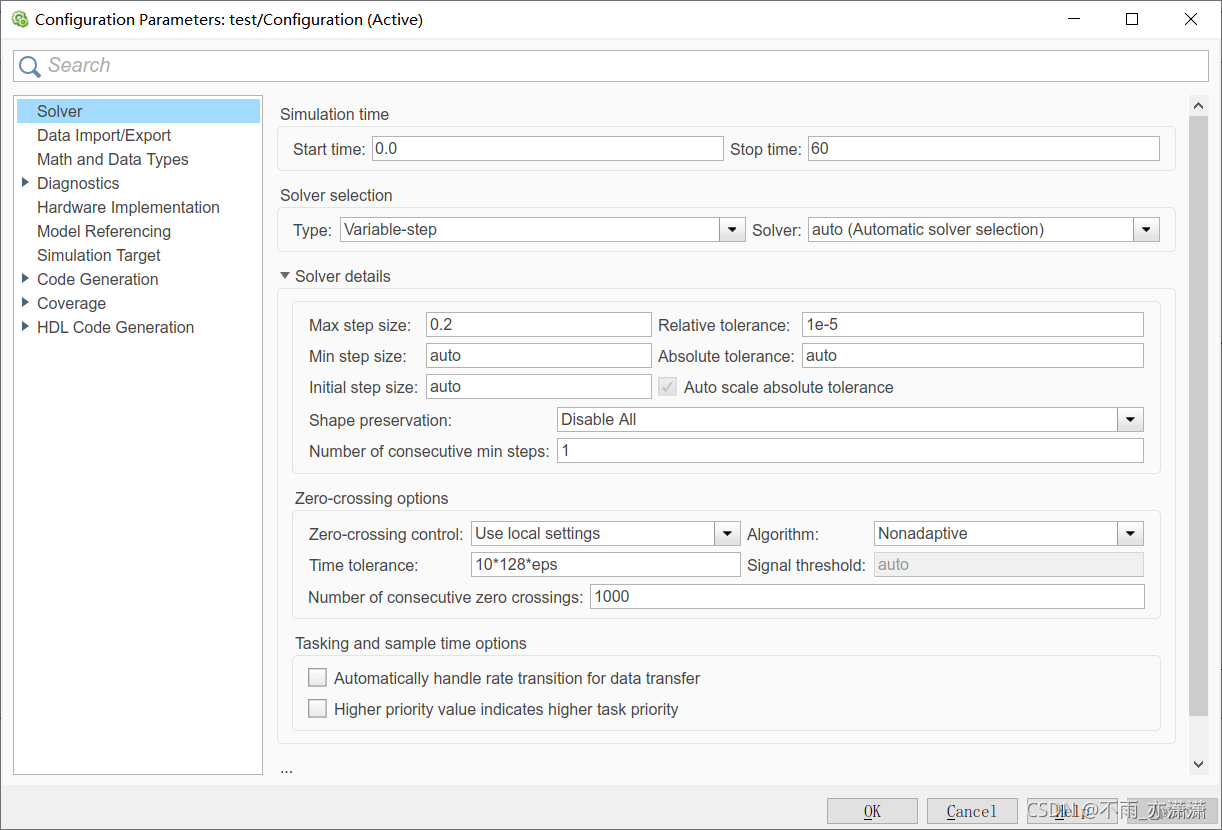

3.3 模型参数：

修改 Configuration

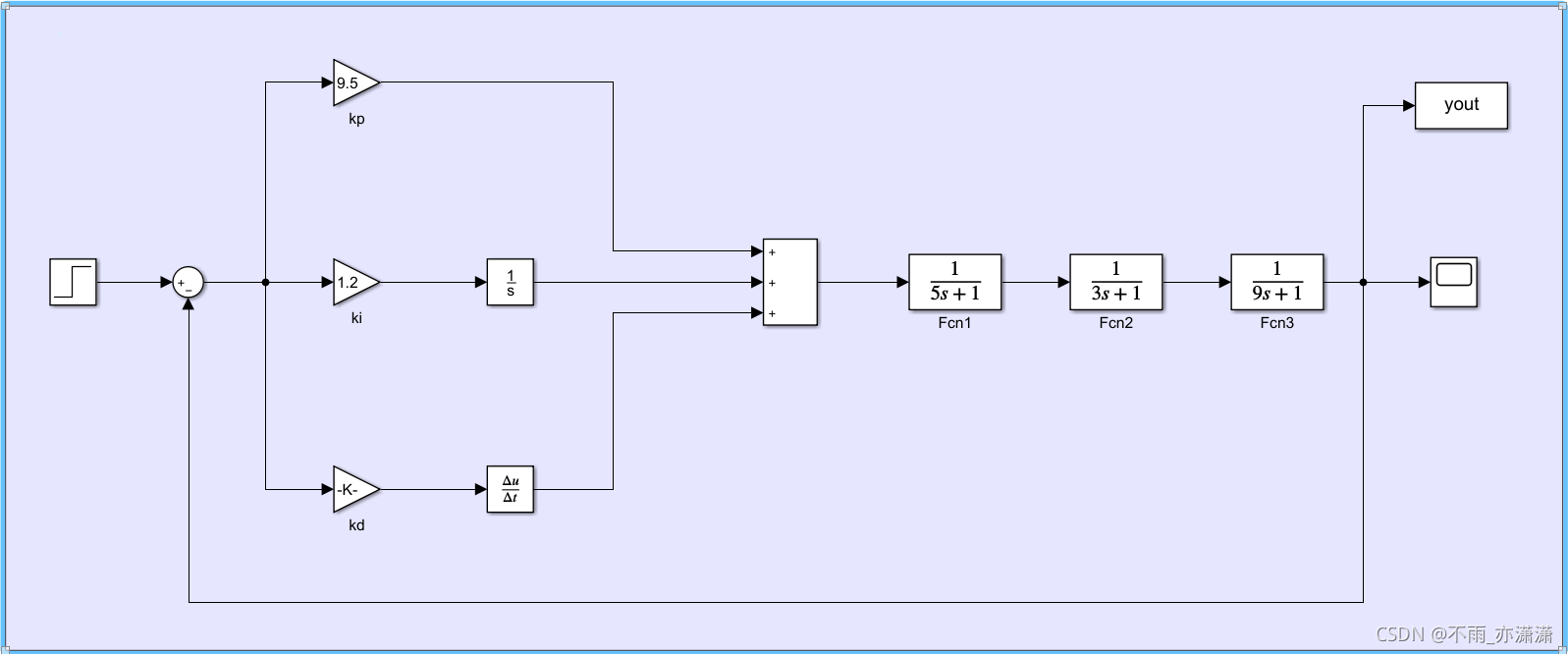

4. 仿真原理图

5. 仿真结果

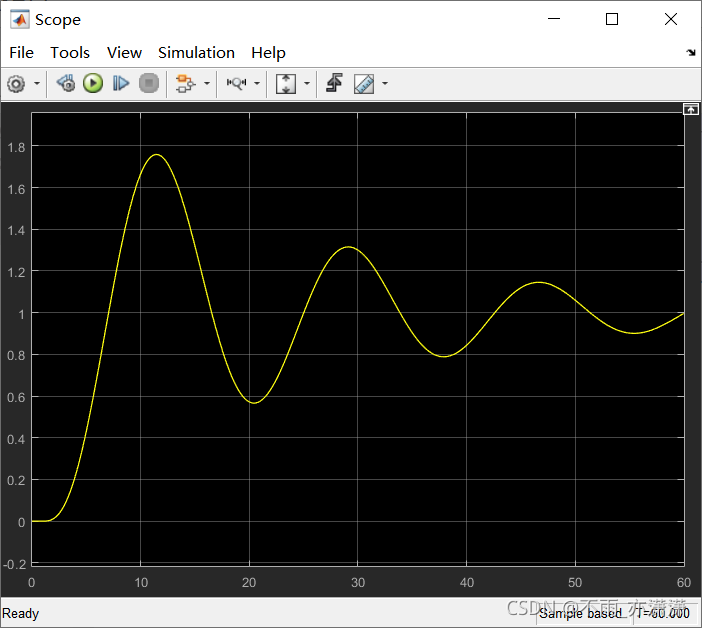

t > 0 时，输入为1，经过PID控制，输出结果趋于1（Stop time/60）

观察 yout 数据，也是逐步趋于1

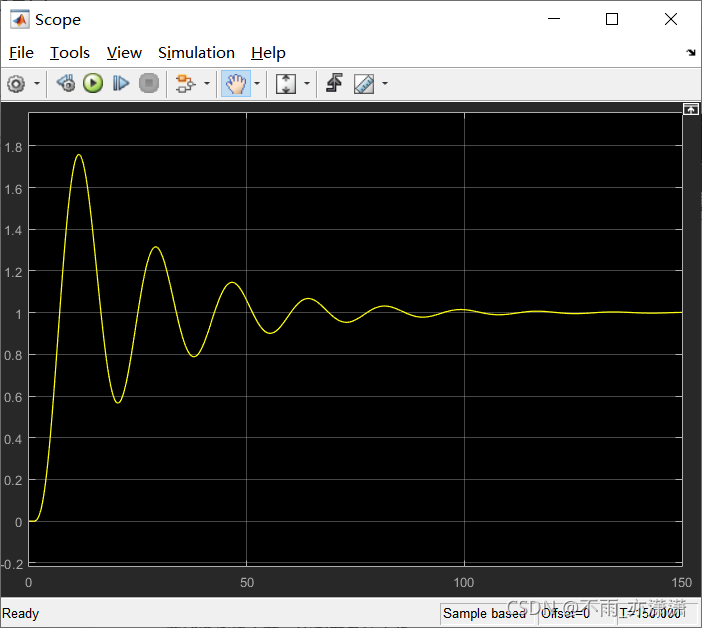

适当延长结束时间，收敛效果更加明显：（Stop time/150）

另附网上PID整定经验：

有兴趣可以自己调参，观察波形结果
