行分割
任务：
确定每行文字的开始行和结束行的位置。
步骤：
先将源图像进行二值化反色得到黑底白字的反色图，从反色图像第一行开始，判断反色图像中每行是否出现了白点，即原图中该行是否存在黑点，如果存在则表明该行存在汉字。
再次扫描，从第一行开始到倒数第二行，判断此行与下一行反色后白点总数是否满足一定条件。如果此行没有白点而下一行白点总数不为0，则下一行是汉字的上边界；如果此行白点总数不为0而下一行没有白点，则此行是汉字的下边界。

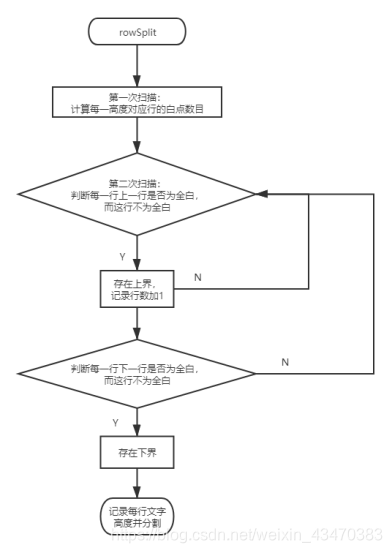

流程图：
代码：
int CVICALLBACK rowSplit (int panel, int control, int event, void *callbackData, int eventData1, int eventData2) { Point point; PixelValue grayLevel; // 每行文字上界和下界的数目 int topm=0, botm=0; // 获取输入图像的宽高 imaqGetImageSize (srcImage, &width, &height); // 每行（反色后）白点的数目 int *pt = calloc(height, sizeof(int)); switch (event) { case EVENT_COMMIT: // 出现（反色后）白色像素则确定边界 for(int h = 0; h < height; h++) { for(int w = 0; w < width; w++) { point.x = w; point.y = h; imaqGetPixel(binImage, point, &grayLevel); if(grayLevel.grayscale == 255.0) *(pt + h) = *(pt + h) + 1; } } // 记录每行文字上界和下界 for(int h = 0; h < height - 1; h++) { if(*(pt + h) == 0 & *(pt + h + 1) > 0) { topRow[topm++] = h; num_row = num_row + 1; } if(*(pt + h) > 0 & *(pt + h + 1) == 0) bottomRow[botm++] = h; } // 记录行分割后每行文字的高度 for(int topm = 0; topm < num_row; topm++) _height[topm] = bottomRow[topm] - topRow[topm]; break; } return 0; }
列分割
任务：
确定每个文字的开始列和结束列的位置。
步骤：
在行分割的基础上，先进行行扫描，然后进行列扫描，判断一行汉字里的每一列是否出现了白点，即原图中该列是否存在黑点，如果存在则表明该列存在汉字。
再次扫描，从每一行的第一列开始扫描到倒数第二列，判断此列与下一列反色后白点总数是否满足一定条件。如果此列没有白点而下一列白点总数不为0，则下一列是字的左边界；如果此列白点总数不为0而下一列没有白点，则此列是字的右边界。
代码：
for(h = 0; h < num_row; h++) { i = 0, j = 0; // 出现（反色后）白色像素则确定边界 for(int x = 0; x < width; x++) { for(int y = topRow[h]; y <= bottonRow[h]; y++) { point.x = x; point.y = y; imaqGetPixel(binImage, point, &grayLevel); if(grayLevel.grayscale == 255.0) *(pt + h * width + x) = *(pt + h * width + x) + 1; } } // 记录每行文字左界和右界 for(int x = 0; x < width - 1; x++) { if(*(pt + h * width + x) == 0 & *(pt + h * width + x + 1) > 0) leftMargin[h][i++] = x; if(*(pt + h * width + x) > 0 & *(pt + h * width + x + 1) == 0) { rightMargin[h][j++] = x; num_col[h] = num_col[h] + 1; } } }
列分割的原理和行分割基本一致，但是有可能出现误分割的情况（字中间存在空隙，即某行文字中某列反色后白色像素点数目为0）。
左右结构字体防误切割
任务：

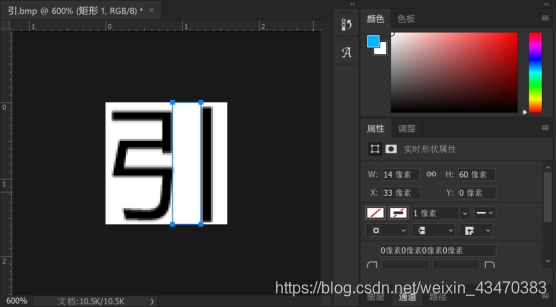

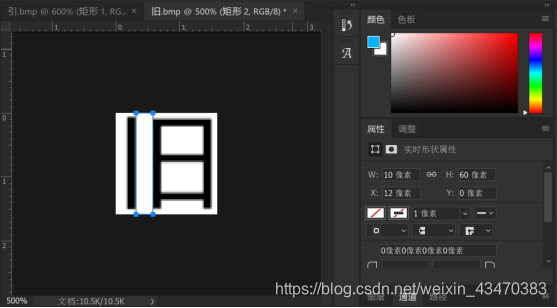

识别出类似于“八”和“川”这种可能会被误分割成两部分或三部分的字。
步骤：

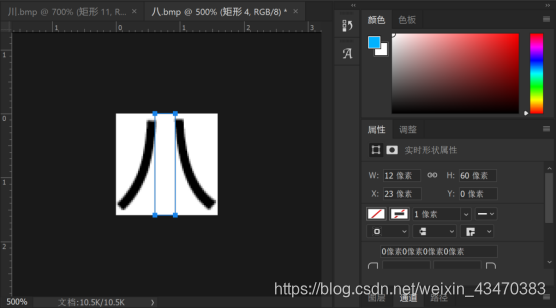

1.对于“八”型的字：
如果列分割的时候被分成第h行的第i个和第i+1个字，则根据第i个和第i+1个字的左右边界坐标值是否满足一定条件，来判断是否需要合并。
通过分析字形，确定判断条件：
(1) 第i+1个字的左边界与第i个字的右边界相距小于文字高度的三分之一；
(2) 第i+1个字的右边界与第i个字的左边界相距小于文字高度；
(3) 第i+2个字的右边界与第i个字的左边界相距大于文字高度。
以上三个条件都满足，则为“八”型的字。
对于“八”型的字，将初次列分割得到第i个和第i+1个字的左右边界合并，并将该行字的个数减去1。

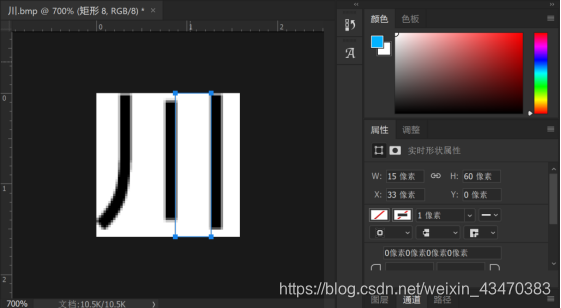

2.对于“川”型的字：
如果列分割的时候被分成第h行的第i个、第i+1个字和第i+2个字，则根据第i个、第i+1个字和第i+2个字的左右边界坐标值是否满足一定条件，来判断是否需要合并。
通过分析字形，确定判断条件：
(1) 第i+2个字的左边界与第i+1个字的右边界相距小于文字高度的三分之一；
(2) 第i+1个字的左边界与第i个字的右边界相距小于文字高度的三分之一；
(3) 第i+2个字的右边界与第i个字的左边界相距小于文字高度；
(4) 第i+3个字的右边界与第i个字的左边界相距大于文字高度。
以上条件(1)和(2)满足任意一条，同时满足条件(3)和(4)，则为“川”型的字。
对于“川”型的字，将初次列分割得到第i个、第i+1个和第i+2个字的左右边界合并，并将该行字的个数减去2。
流程图：
代码：
for(i = 0; i < num_col[h]; i++) { // 判断是否为“八”字这类容易被误分割成两部分的字，并对此进行合并 if((leftMargin[h][i+1] - rightMargin[h][i] <= _height[h]/3) && (rightMargin[h][i+1] - leftMargin[h][i] <= _height[h]) && (rightMargin[h][i+2] - leftMargin[h][i] >= _height[h])) { for(g = i; g < num_col[h]; g++) rightMargin[h][g] = rightMargin[h][g+1]; for(j = i + 1; j < num_col[h]; j++) leftMargin[h][j] = leftMargin[h][j+1]; num_col[h] = num_col[h] - 1; } // 判断是否为“川”字这类容易被误分割成三部分的字，并对此进行合并 if(((leftMargin[h][i+2] - rightMargin[h][i+1] <= _height[h]/3) || (leftMargin[h][i+1] - rightMargin[h][i] <= _height[h]/3)) && (rightMargin[h][i+2] - leftMargin[h][i] <= _height[h]) && (rightMargin[h][i+3] - leftMargin[h][i] >= _height[h])) { for(g = i;g < num_col[h]; g++) rightMargin[h][g] = rightMargin[h][g+2]; for(j = i + 1; j < num_col[h]; j++) leftMargin[h][j] = leftMargin[h][j+2]; num_col[h] = num_col[h] - 2; } }

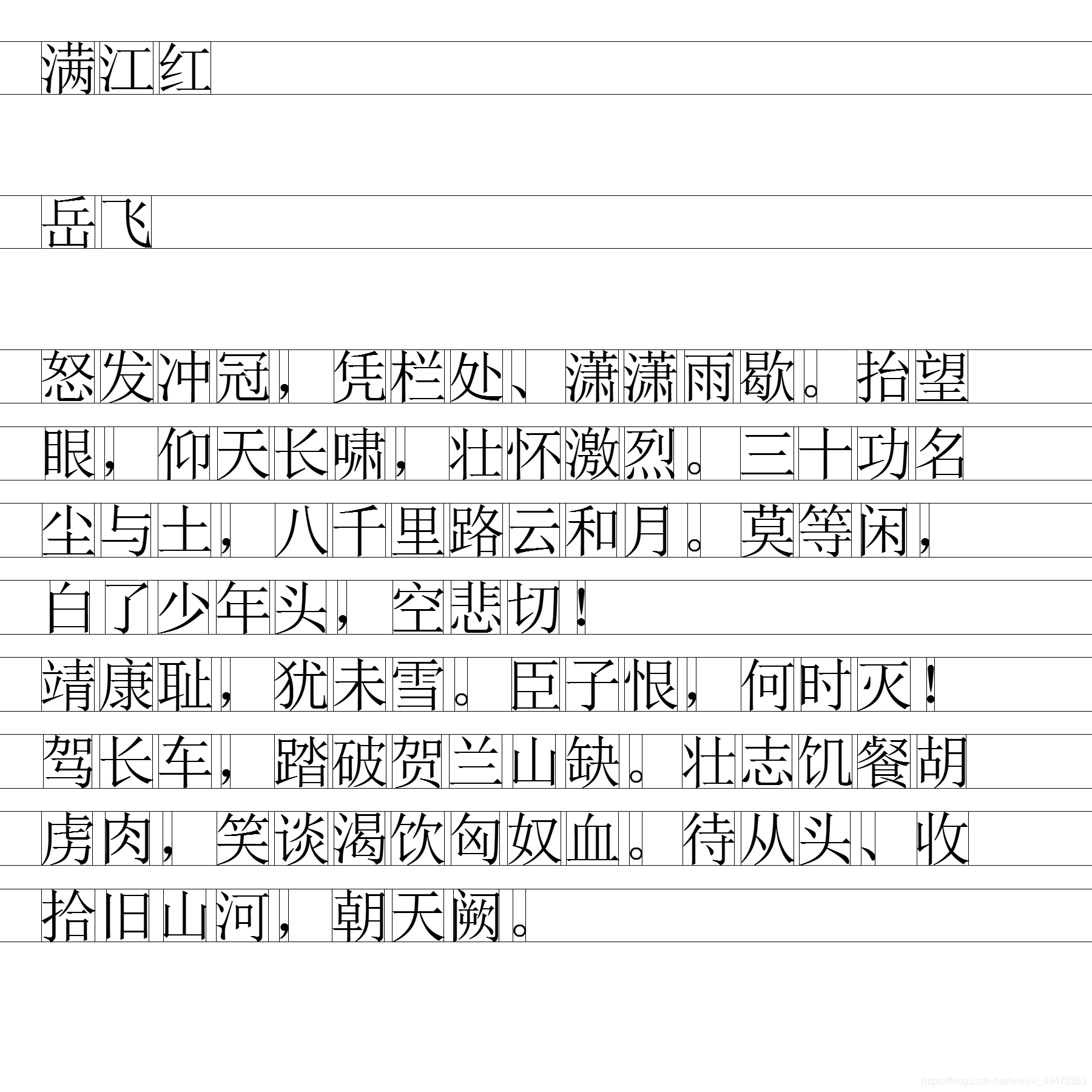

分割效果
